Zestwa naprawczy zaworu regulacji poziomu

kabiny

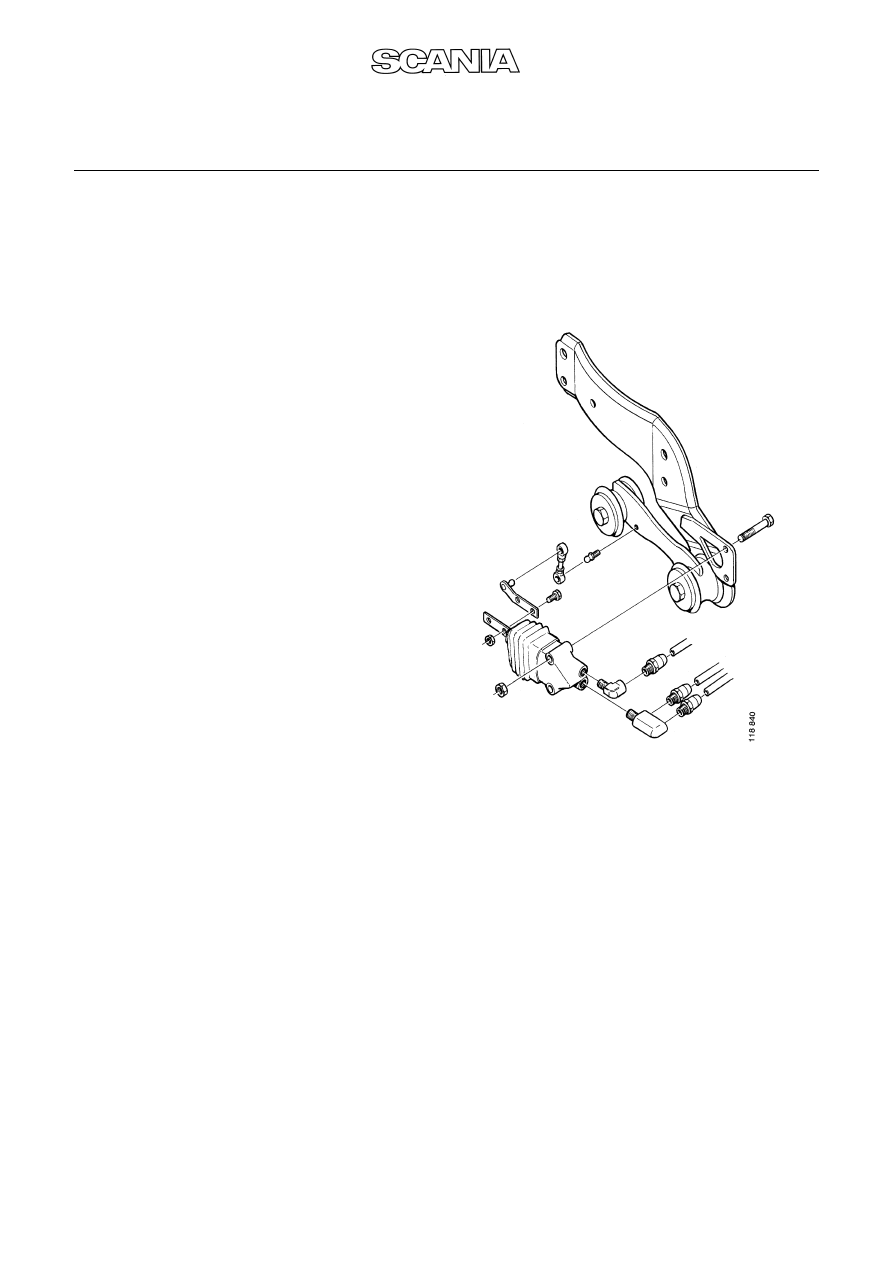

Dotyczy przedniego zaworu poziomującego
kabiny, oraz tylnych zaworów
poziomujących w starszych typach kabin.
(1 399 776 i 1 430 545).

Opis

Z zaworu poziomującego może uchodzić
powietrze. Wprowadzono zestaw
naprawczy do naprawy głównej zaworu
poziomującego.

Rozwiązanie serwisowe

Zestaw do naprawy zawiera następujące
elementy:

- O- ring

- Plastikową podkładkę.

- Rurę grubościenną.

- Opis czynności w języku angielskim.

Następna strona również zawiera opis
czynności serwisowych.

Części

Opis

Część

wprowadzona

Zestaw do naprawy

1 449 984

2 (2)

ã

Scania CV AB

TI 18-00 07 10 T pl

1

5

6

7

8

2

3

4

11

8 86

1

Opis czynności

1.

Wymontuj gumowe miechy.

2.

Poluzuj trzy śruby.

3.

Zdejmij pokrywę.

4.

Ostrożnie usuń dźwignię zaworu.

5.

Usuń plastikową podkładkę i O-ring z
małej podkładki ceramicznej.

6.

Następnie zamontuj nowy, czerwony
O-ring oraz nową, białą podkładkę
plastikową.

7.

Nanieś smar pomiędzy podkładki
ceramiczne.

8.

Zamontuj ponownie dźwignię zaworu.
Upewnij się, że sprężyna jest wciąż na
swoim miejscu.

9.

Nanieś smar na plastikowy element na
szczycie dźwigienki zaworowej.

10.

Ponownie zamontuj pokrywę.

11.

Wkręć śruby. Moment dokręcania
1,4+/-0,2 Nm.

12.

Zamontuj gumowe miechy.

13.

Poruszaj dźwigienką zaworu kilka razy
w górę i w dół w celu rozprowadzenia
smaru.

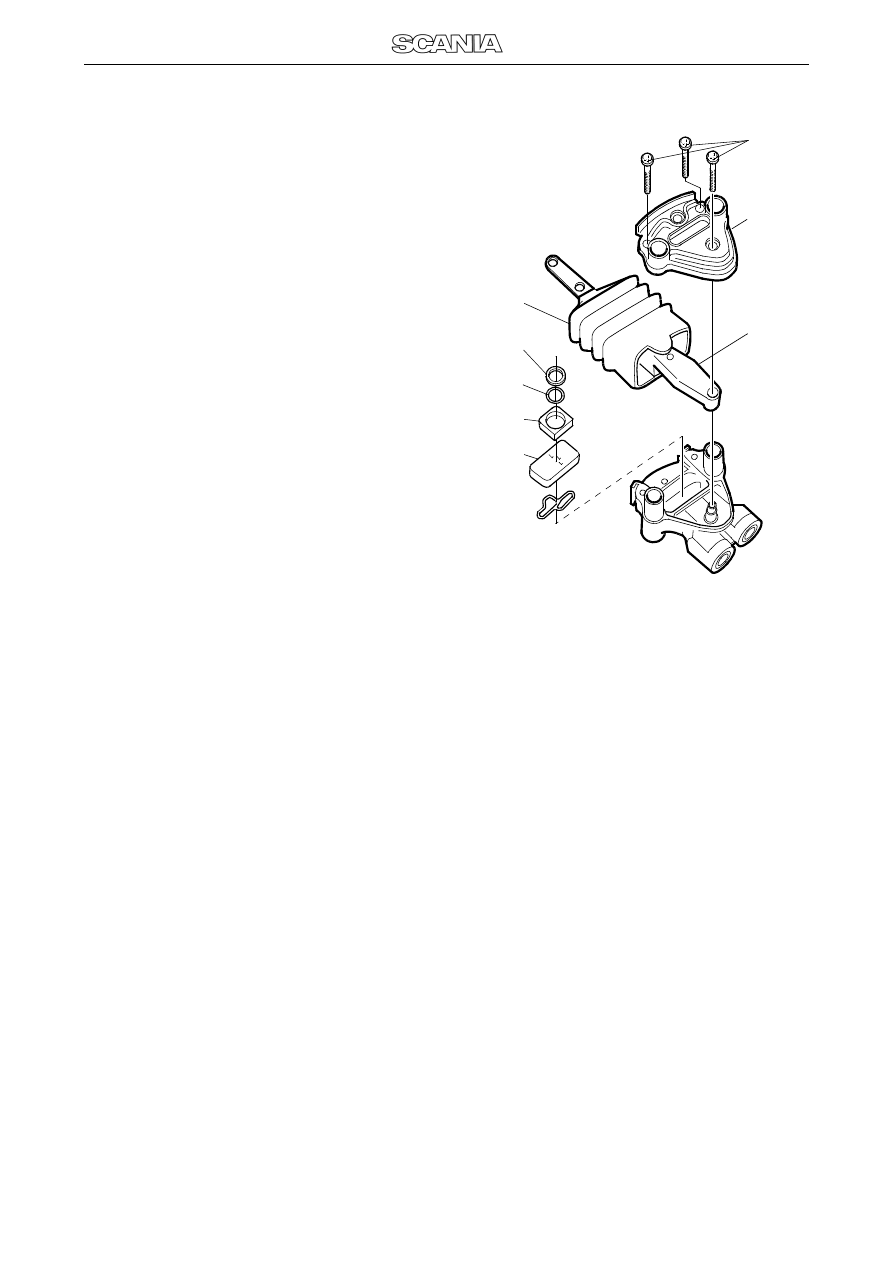

1

Miechy gumowe

2

Śruby

3

Pokrywa

4

Dźwigienka zaworu

5

Podkładka plastikowa

6

O-ring

7

Podkładka ceramiczna

8

Podkładka ceramiczna
