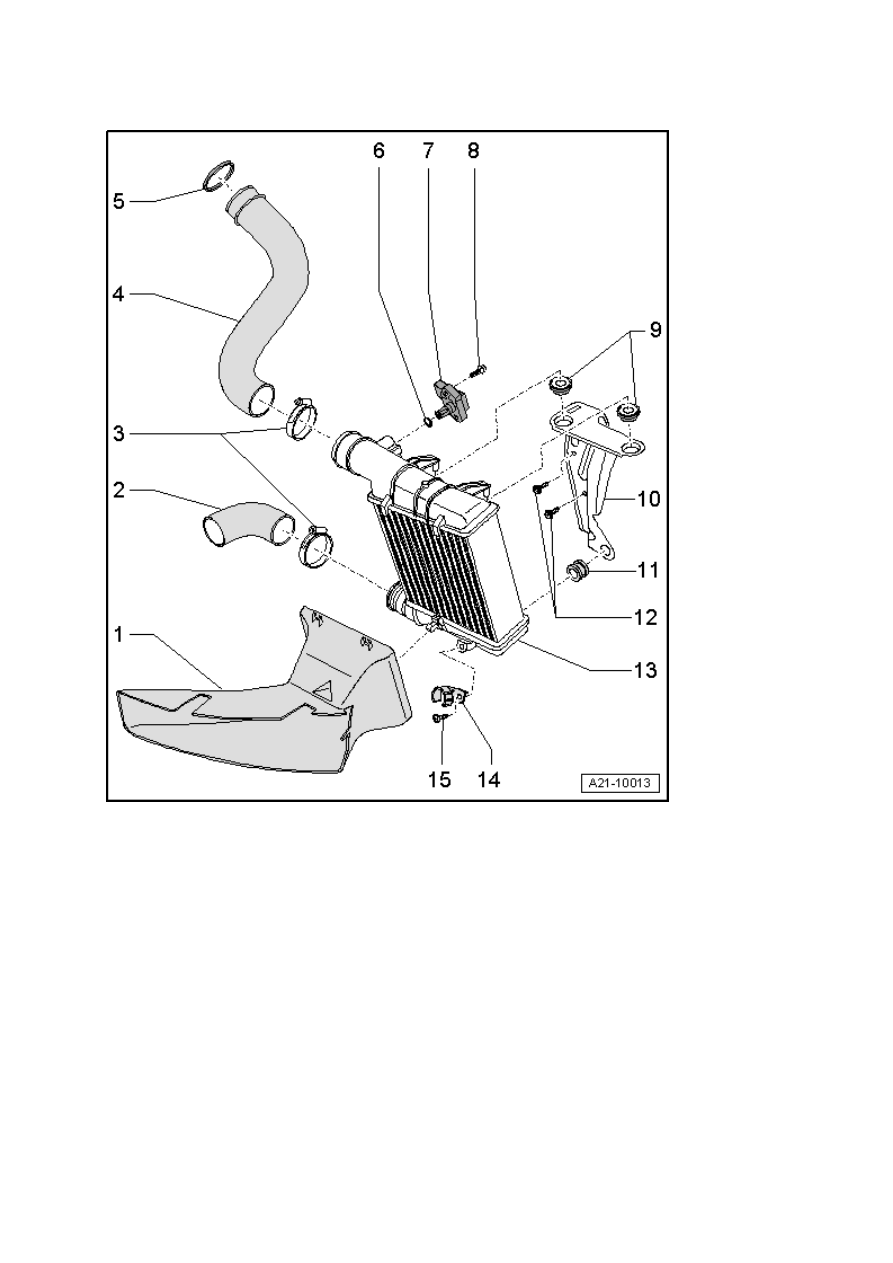

Układ chłodzenia powietrza doładowującego - przegląd podzespołów



1 -  Prowadnica powietrza





Chłodnicy powietrza doładowującego

2 -

Wąż prowadzący powietrze





Do poprzecznego pasa nadwozia, lub do turbosprężarki





Przed zamontowaniem musi być pozbawiony oleju i smaru

3 -

Obejma węża, wzmocniona - 5,5 Nm

4 -

Wąż prowadzący powietrze





Do kolektora ssącego





Przed zamontowaniem musi być pozbawiony oleju i smaru

5 -  Nie zamontowano
6 -

Pierścień uszczelniający typu o-ring





Wymienić

7 -

Czujnik ciśnienia doładowania -G31-/czujnik temperatury zasysanego powietrza -G42-



    Wymontowanie i zamontowanie

→ Rozdział



8 -  5 Nm
9 -  Mocowania

10 -

Uchwyt chłodnicy powietrza doładowującego

11 -  Tulejka gumowa

12 -  22 Nm
13 -

Chłodnica powietrza doładowującego



    Wymontowanie i zamontowanie

→ Rozdział



14 -

Uchwyt przewodu ze środkiem chłodniczym

15 -  5 Nm
