DEMONTAŻ - MONTAŻ : CHŁODNICA POWIETRZA DOŁADOWANIA

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

OBOWIAZKOWE  :  W  przypadku  podnoszenia  pojazdu  przy  pomocy  podnośnika  unoszącego  nadwozie,  wyjąć
korek zbiornika płynu LHS. Założyć korek zbiornika płynu LHS po postawieniu pojazdu na kołach (w zależności od
wyposażenia).

1. Demontaż

UWAGA : Zabezpieczyć chłodnicę powietrza doładowania oraz chłodnicę silnika tak, aby zapobiec uszkodzeniu ich
żeberek.

Zdemontować maskownicę akumulatora .
Odłączyć akumulator .

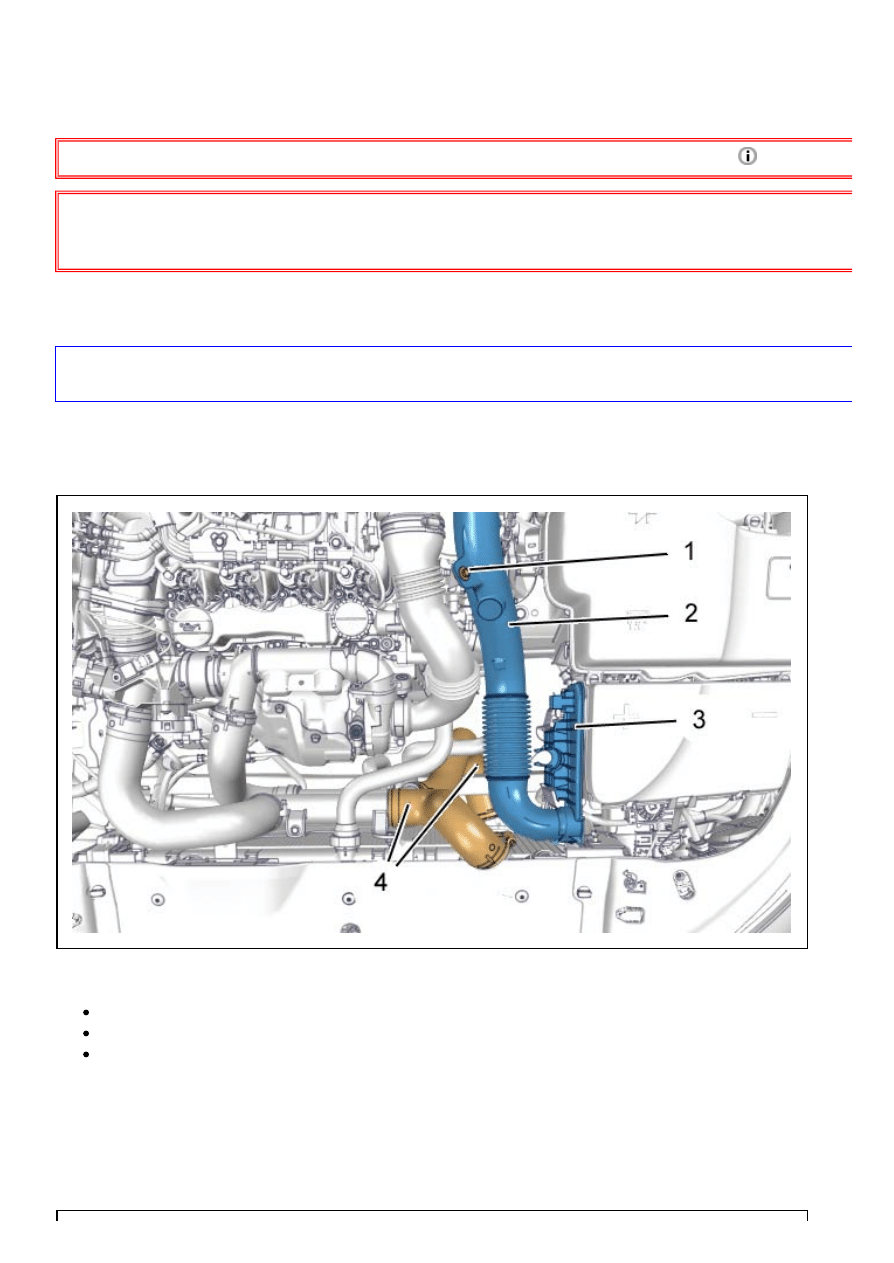

Rysunek : B1BM12VD

Zdemontować :

Śruba (1)
Przewód powietrzny (2)
Wspornik (3)

Odłączyć przewody powietrzne (4).

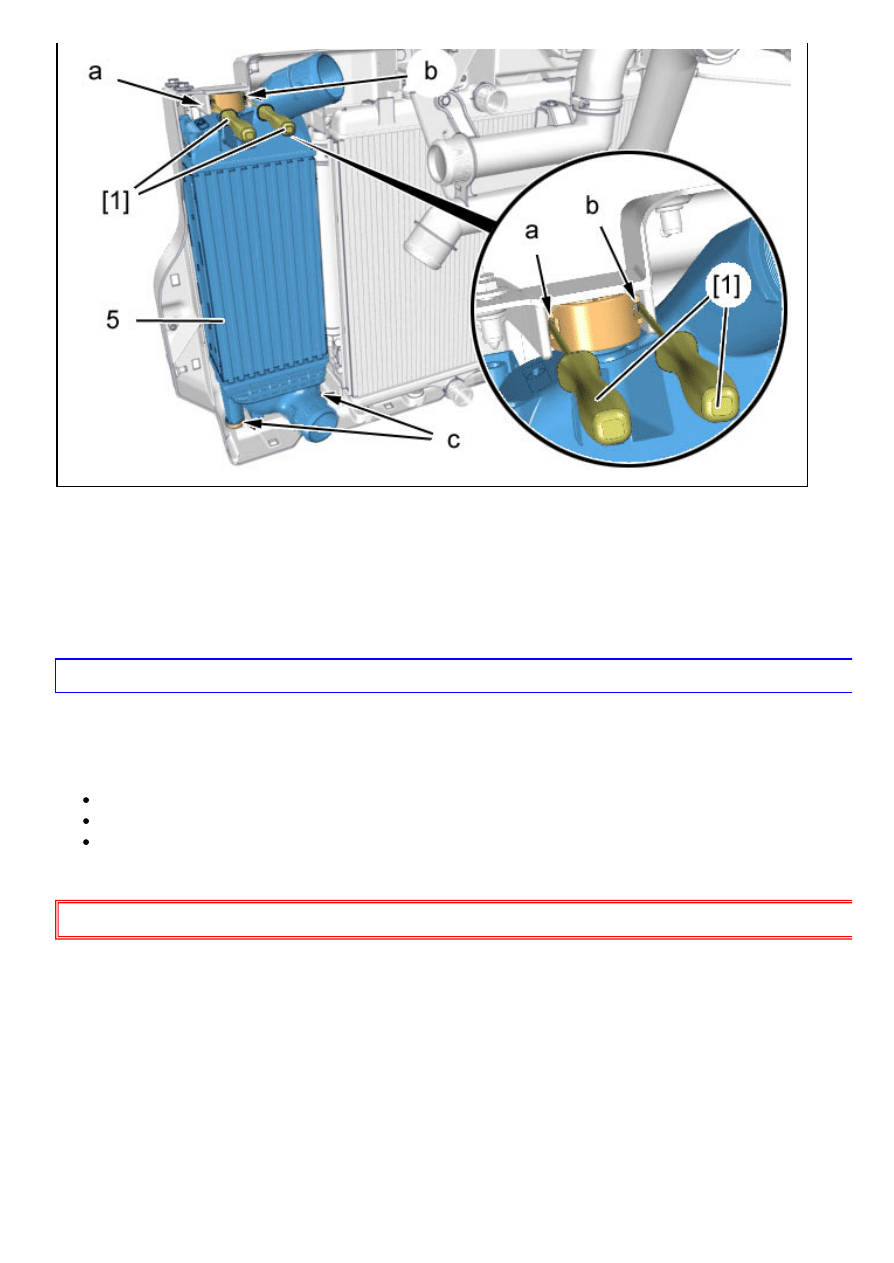

Rysunek : B1GM09HD

Wstawić wkrętak [1] w gniazdo zacisku mocującego chłodnicy powietrza doładowania ( w "a", "b").
Obrócić wkrętak [1], aby zwolnić zacisk mocujący chłodnicy powietrza doładowania ( w "a", "b").
Przechylić chłodnicę powietrza doładowania (5) w kierunku silnika, a następnie unieść.

2. Montaż

UWAGA : Sprawdzić obecność dolnych występów gumowych w kasecie ( w "c").

Ustawić chłodnicę powietrza doładowania (5) na jej kołkach centrujących ( w "c").
Zapiąć chłodnicę powietrza doładowania (5) w kasecie bloku chłodzenia ( w "a", "b").
Podłączyć przewody powietrzne (4).
Zamontować :

Wspornik (3)
Przewód powietrzny (2)
Śruba (1)

Podłączyć akumulator.

OBOWIAZKOWE : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.
