Elektronika w mechatronice



Sprawozdanie 10. Wzmacniacz operacyjny – Układy

DAC i ADC





Opracowali: Marek Miodunka, Tomasz Strzałka





Cel ćwiczenia:

Zapoznanie  się  z  budową  prostych  układów  przetworników  analogowo-cyfrowych  oraz
cyfrowo-analogowych z wykorzystaniem wzmacniaczy operacyjnych.

Zadanie 1. Układ przetwornika cyfrowo-analogowego

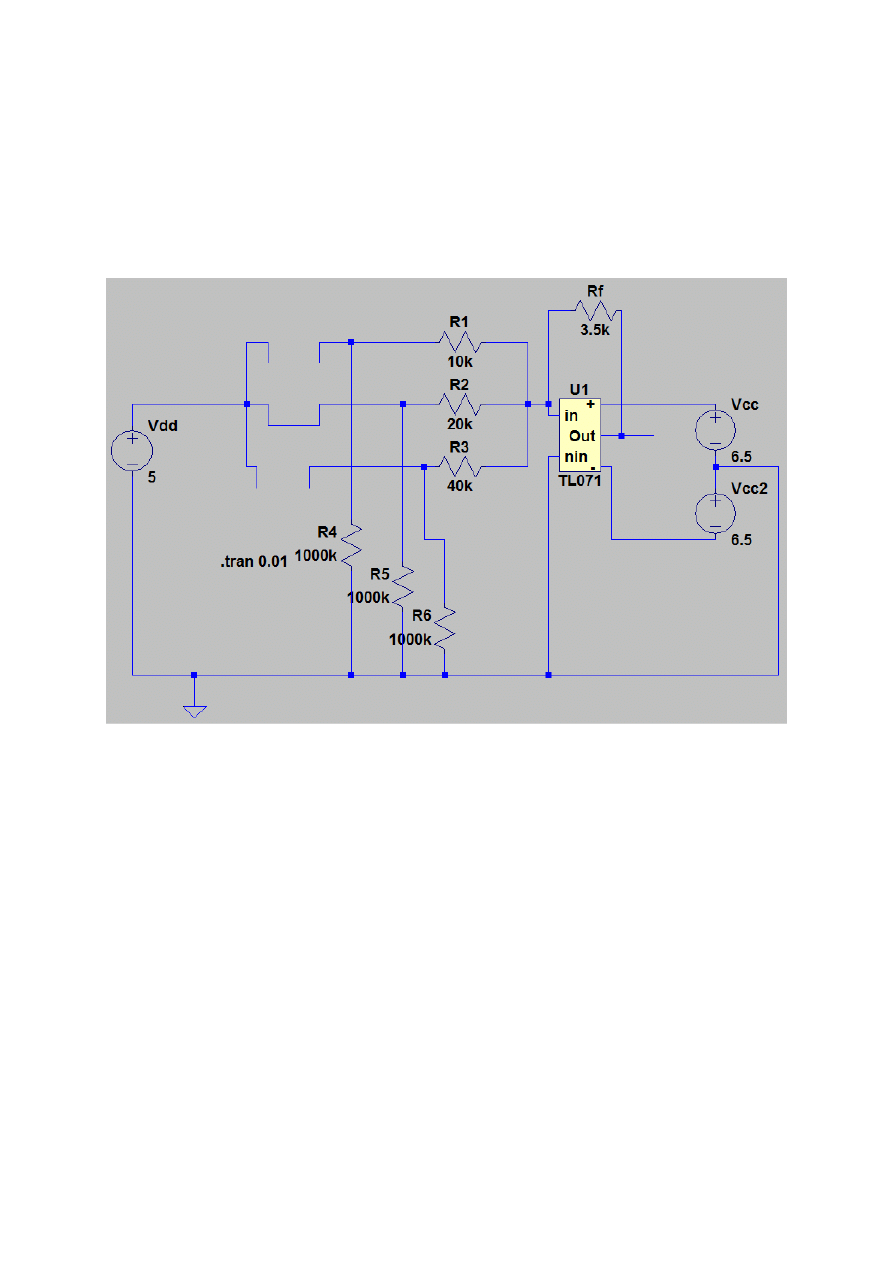

Zbudowano następujący układ przetwornika DAC wzorując się na instrukcji:



Niestety  przeprowadzone  symulacje  wykazały,  że  nie  działa  on  poprawnie  z  niewiadomych
przyczyn. Po konsultacji z prowadzącym umieszczono w sprawozdaniu ten model.





Zadanie 2. Układ przetwornika analogowo-cyfrowego

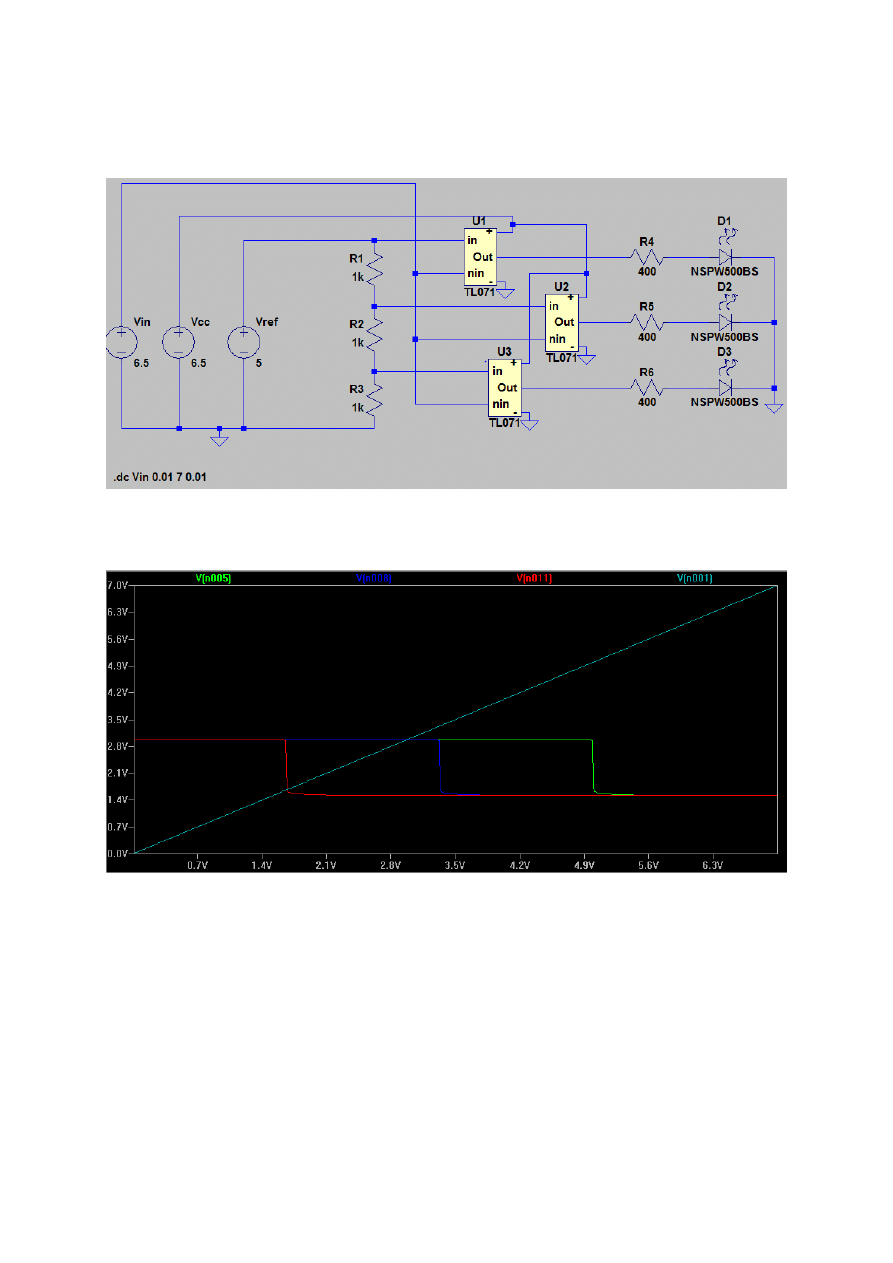

Zbudowano następujący układ przetwornika ADC wzorując się na instrukcji:



Poniższy wykres przedstawia napięcia na wyjściu kolejnych diod D1(zielony), D2(niebieski),
D3(czerwony) w stosunku do narastającego napięcia wejściowego Vin(błękitny):



Jak  można  zaobserwować  w  powyższym  układzie  kolejne  diody  gasną  przy  osiągnięciu
odpowiednich napięć przez Vin.

W tym układzie wzmacniacze pracują jako komparatory i kiedy odpowiednie napięcie zostanie
przekroczone, to odpowiednia dioda zgaśnie. W tym przypadku diody reprezentują binarny stan
logiczny, który może być przesyłany do mikrokontrolera w celu dalszego użycia.





Wnioski





Układy  przetworników  analogowo-cyfrowych  i  cyfrowo-analogowych  znajdują
obecnie  szerokie  zastosowanie  we  współczesnej  elektronice,  ze  względu  na  fakt  że
mikrokontrolery operują przede wszystkim na danych zero-jedynkowych.





Zastosowanie  przetwornika  ADC  wiąże  się  z  częściową  utratą  informacji  o  sygnale
wynikającą  z  kwantyzacji  sygnału  analogowego  na  poziomy  logiczne  –  to  na  ile
poziomów zostanie podzielony sygnał jest określane przez rozdzielczość przetwornika.



  Przetwornik DAC pozwala na reprezentację sygnału binarnego w postaci analogowej o

wartości  proporcjonalnej  do  wartości  tego  sygnału.  Przykładem  zastosowania  jest
odtwarzacz  MP3,  gdzie  plik  muzyczny  przechowywany  w  postaci  binarnej  jest
przetwarzany na sygnał analogowy, który trafia do głośników.
