AKADEMIA GÓRNICZO-HUTNICZA

im. Stanisława Staszica w Krakowie

WYDZIAŁ INŻYNIERII

MECHANICZNEJ I ROBOTYKI

KATEDRA ROBOTYKI I

MECHATRONIKI







Elektronika w mechatronice



Sprawozdanie 9. Wzmacniacz operacyjny – filtry

aktywne





Opracowali: Marek Miodunka, Tomasz Strzałka





Cel ćwiczenia:

Zapoznanie się z budową filtrów aktywnych przy użyciu wzmacniaczy operacyjnych.

Zadanie 1. Filtr dolnoprzepustowy

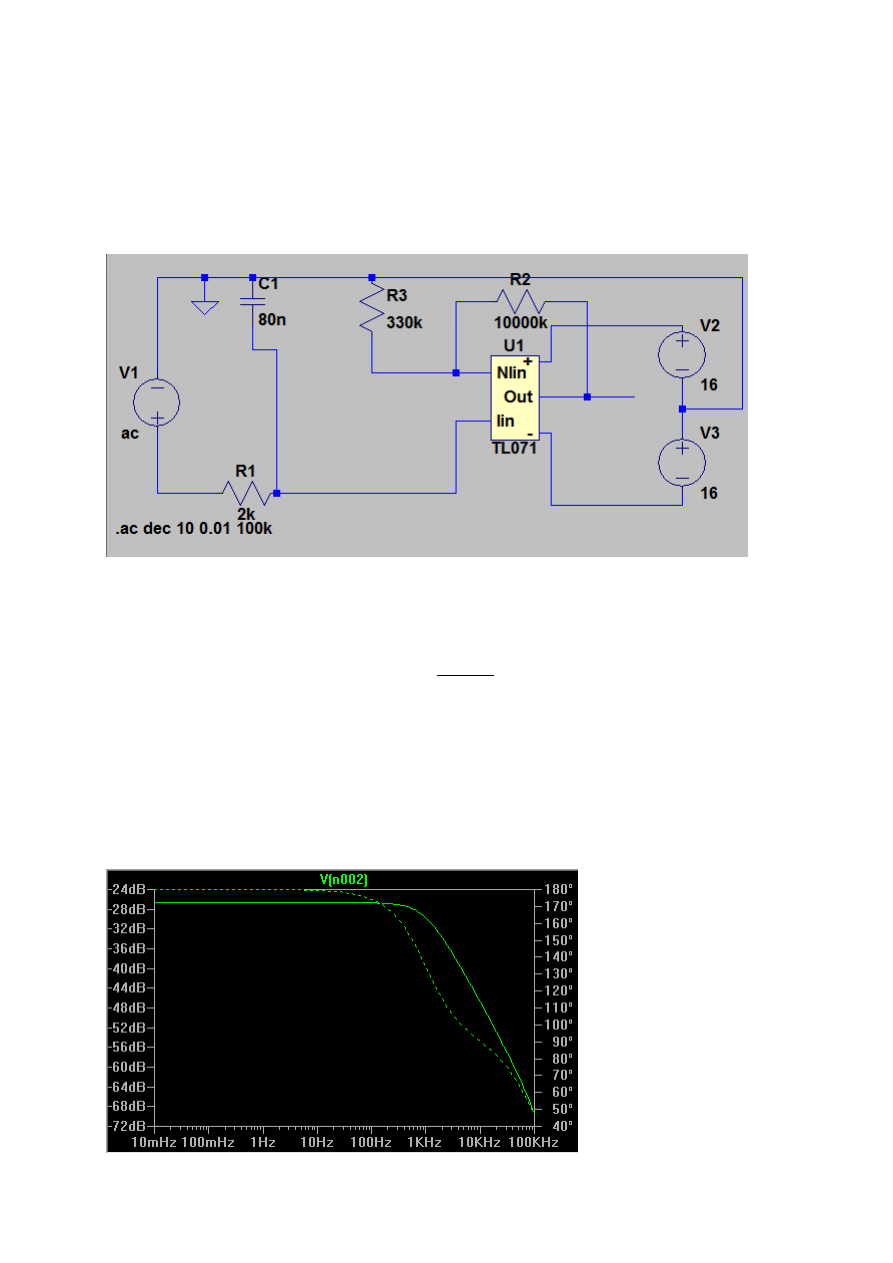

Zbudowano następujący układ filtra dolnoprzepustowego:



Założono częstotliwość odcięcia 1kHz

Na podstawie wzoru:

𝑓

𝑐

=

1

2𝜋𝑅

1

𝐶

1



przyjęto:

𝑅

1

= 2000Ω 𝐶

1

= 80𝑛𝐹

Co daje częstotliwość odcięcia 995Hz.

Następnie wykreślono charakterystyki amplitudowo-fazowe:



Uzyskana  charakterystyka  jest  niewątpliwie  charakterystyką  filtra  dolnoprzepustowego.  Z
wykresu  odczytano  częstotliwość  odcięcia:  991  Hz,  która  jest  w  przybliżeniu  zgodna  z
obliczeniami.

Zadanie 2. Filtr górnoprzepustowy

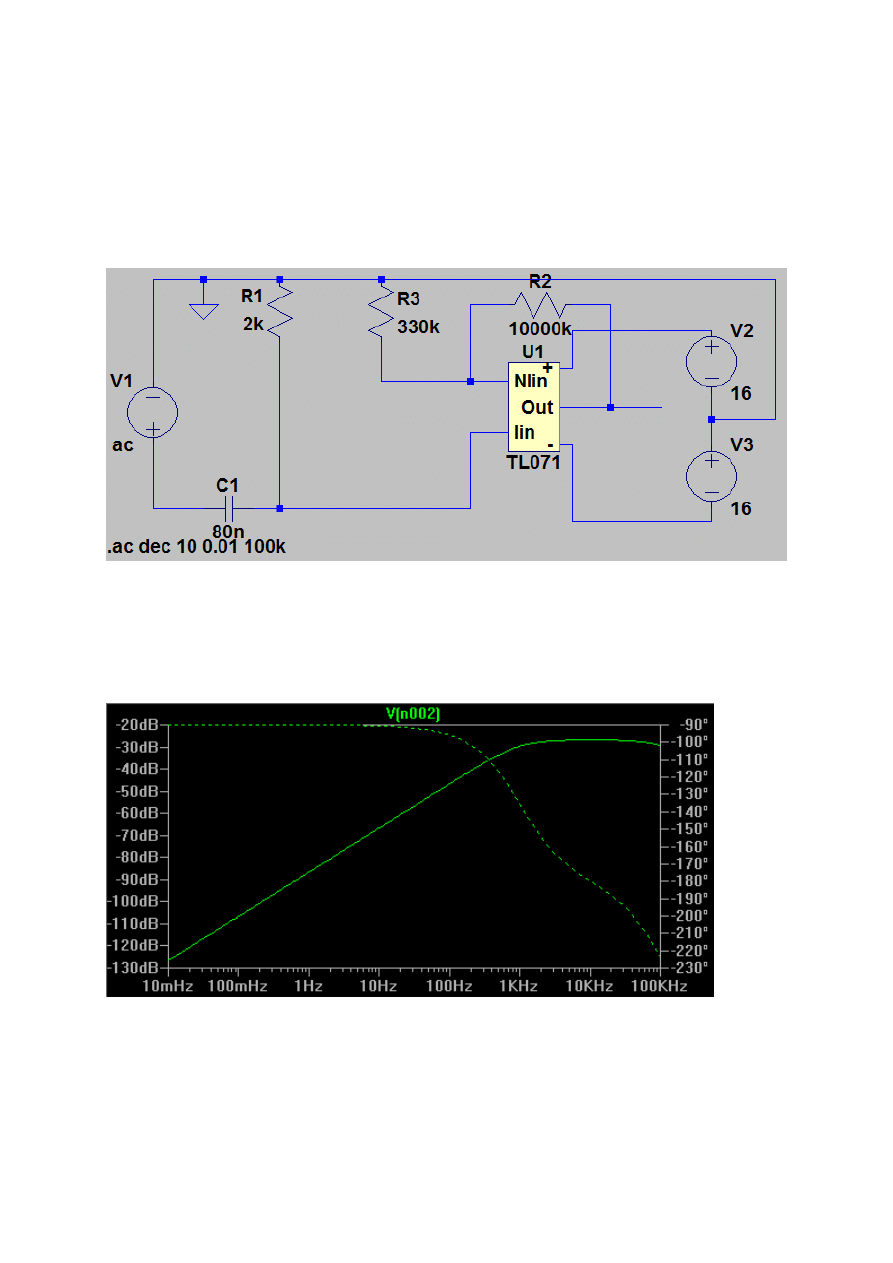

W kolejnym zadaniu zbudowano następujący układ filtra górnoprzepustowego:



Założono taką samą częstotliwość odcięcia jak w pierwszym zadaniu. W związku z tym, że
wzór na częstotliwość odcięcia się nie zmienia,  wartości  elementów pasywnych zostają bez
zmian.

Następnie wykreślono charakterystyki amplitudowo-fazowe



Z  wykresu  odczytano  częstotliwość  odcięcia:  990  Hz,  która  w  przybliżeniu  pokrywa  się  z
obliczeniami.

Wnioski





Filtry budowane z wykorzystaniem wzmacniaczy operacyjnych wzmacniają sygnał w
zakresie częstotliwości, która jest dla nas interesująca





Dzięki  wykorzystaniu  wzmacniaczy  operacyjnych  zyskujemy  zalety  tych
komponentów, czyli rezystancje oraz wzmocnienie





Filtry  aktywne  charakteryzują  się  niskim  zniekształceniem  sygnału,  dużą  dynamiką
(stosunek  maksymalnej  mocy  wyjściowej  do  mocy  szumów  własnych)  oraz  stałym
wzmocnieniem dla pasma





W  stosunku  do  filtrów  pasywnych  tłumienie  niepożądanych  częstotliwości  jest
znacznie skuteczniejsze
