INFORMACJE PRAKTYCZNE

133

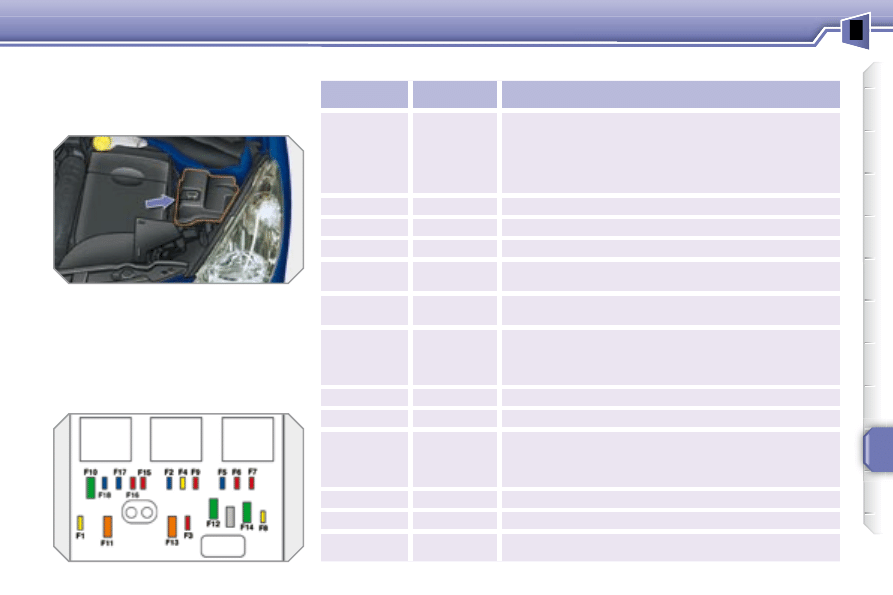

  Bezpieczniki w komorze

silnika

 Skrzynka bezpieczników znajduje się w

komorze silnika przy akumulatorze (po

lewej stronie).

  Dostęp do bezpieczników

   

  Odpiąć pokrywę.

  

  Wymienić  bezpiecznik  (patrz  odpo-

wiedni rozdział).

  

  Po  wymianie,  zamknąć  dokładnie

pokrywę,  aby  uszczelnić  skrzynkę

bezpieczników.

  Tabela bezpieczników



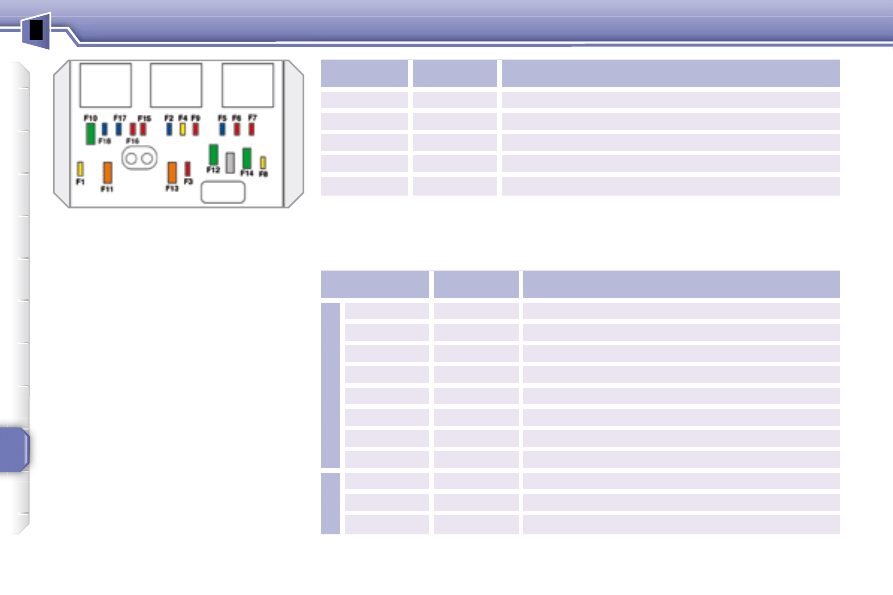

Bezpiecznik Nr     Natężenie



Funkcja



F1



20 A

 Zasilanie kalkulatora silnika i przekaźnika sterowania

zespołu motowentylatora, elektrozawory rozrządu i

kanistra (1,6 l THP 16V), przepływomierz powietrza

(Diesel), pompa wtryskowa (Diesel), czujnik obecności

wody w oleju napędowym (Diesel), elektrozawory

EGR, podgrzewanie powietrza (Diesel).



F2



15 A

 Sygnał dźwiękowy.



F3



10 A

 Spryskiwacz przedniej szyby.



F4



20 A

 Spryskiwacz refl ektorów.



F5



15 A

 Pompa paliwa (benzyna), elektrozawory Turbo

(1,6 l THP 16V).



F6



10 A

 Czujnik prędkości samochodu, automatyczna

skrzynia biegów.



F7



10 A

 Układ kierownicy ze wspomaganiem elektrycznym,

refl ektory kierunkowe, przekaźnik przełącznika

refl ektorów kierunkowych, moduł połączeń i

zabezpieczenia (Diesel).



F8



20 A

 Przełącznik rozrusznika.



F9



10 A

 Kalkulator ABS/ESP, stycznik pedału hamulca.



F10



30 A

 Rozrusznik kalkulatora silnika (benzyna: cewki

zapłonowe, elektrozawory, sonda lambda,

wtryskiwacze, podgrzewacze, sterowany termostat)

(Diesel : elektrozawory, podgrzewacze).



F11



40 A

 Dysza klimatyzacji.



F12



30 A

 Mała / Duża prędkość wycieraczki przedniej szyby.



F13



40 A

 Zasilanie BSI (+ po zapłonie).

INFORMACJE PRAKTYCZNE

134



Bezpiecznik Nr     Natężenie



Funkcja



F14



30 A

 Podgrzewanie oleju napędowego (Diesel).



F15



10 A

 Światło drogowe lewe.



F16



10 A

 Światło drogowe prawe.



F17



15 A

 Światło mijania lewe.



F18



15 A

 Światło mijania prawe.

  Tabela bezpieczników maxi

  *    Bezpieczniki  maxi  są  dodatkowym

zabezpieczeniem  układów  elektrycz-

nych. Wszystkie naprawy z nimi zwią-

zane  muszą  być  wykonywane  przez

ASO SIECI  PEUGEOT .

     Bezpiecznik Nr     Natężenie



Funkcja



Skrzynka 1





MF1  *



70 A

 Zespół motowentylatora.



MF2  *



20 A / 30 A    Pompa ABS/ESP.



MF3  *



20 A / 30 A    Elektrozawory ABS/ESP.

 MF4 *



60 A

 Zasilanie BSI.

 MF5 *



60 A

 Zasilanie BSI.

 MF6 *



30 A

 Dodatkowy zespół motowentylatora (1,6 l THP 16V).

 MF7 *



80 A

 Skrzynka bezpieczników kabiny.

 MF8 *

 -

 Wolny.



Sk

rz

yn

ka

 2



 MF9 *



80 A

 Moduł ogrzewania (Diesel).

 MF10 *



80 A

 Układ kierowniczy ze wspomaganiem elektrycznym.

 MF11 *



40 A

 Silnik elektryczny Valvetronic (1,6 l THP 16V).
