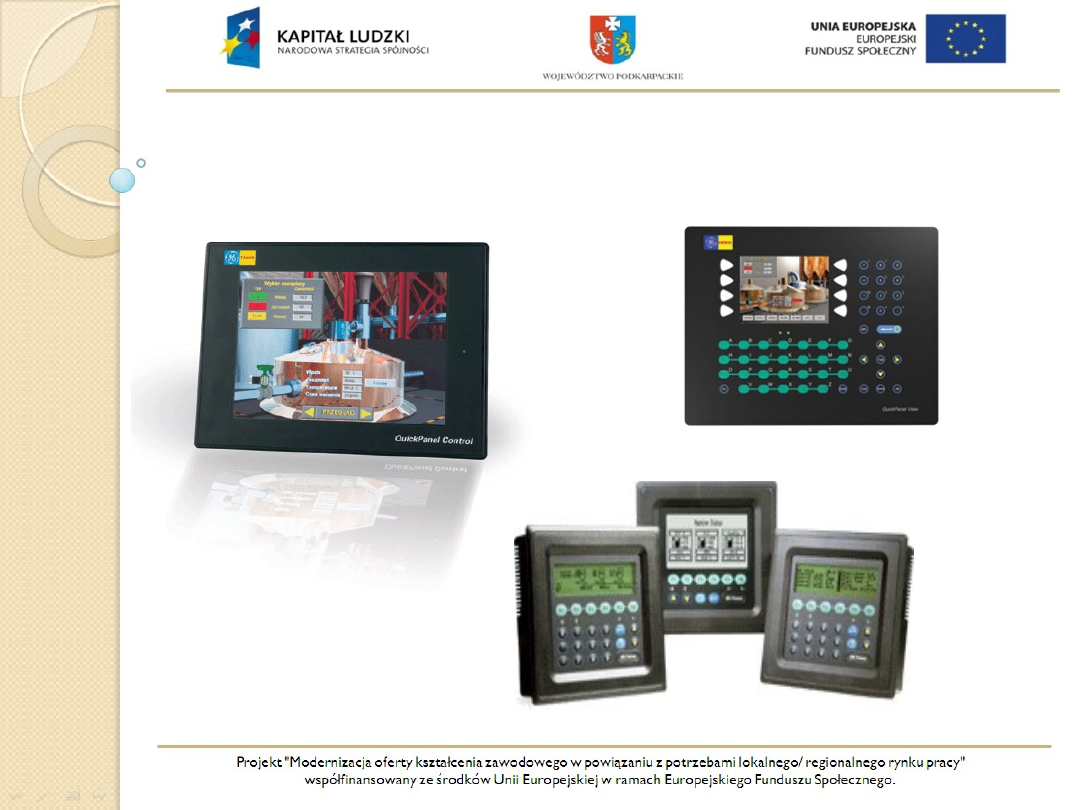

PANELE OPERATORSKIE
PANELE OPERATORSKIE
Panele operatorskie mogą być
wykorzystywane jako graficzny
interfejs użytkownika dla
operatorów maszyn i urządzeń,
do monitorowania i sterowania
parametrów linii
produkcyjnych.
PANELE OPERATORSKIE
• Powstałe w celu zapewnienia prawidłowego przebiegu
procesów technologicznych kontrolowanych przez
sterowniki PLC panele operatorskie umożliwiają:
przejrzysty podgląd urządzeń systemu, wizualizację
przebiegu procesu technologicznego, zgłaszanie
błędów
i alarmów występujących w procesie lub maszynie,
zmiany nastaw i parametrów pracy oraz nadrzędne
sterowanie.
• Współpracują nie tylko ze sterownikami PLC, ale
również podłączane są bezpośrednio do przetwornic
częstotliwości, serwomotorów, regulatorów i innych
urządzeń.
PANELE OPERATORSKIE - ZADANIA

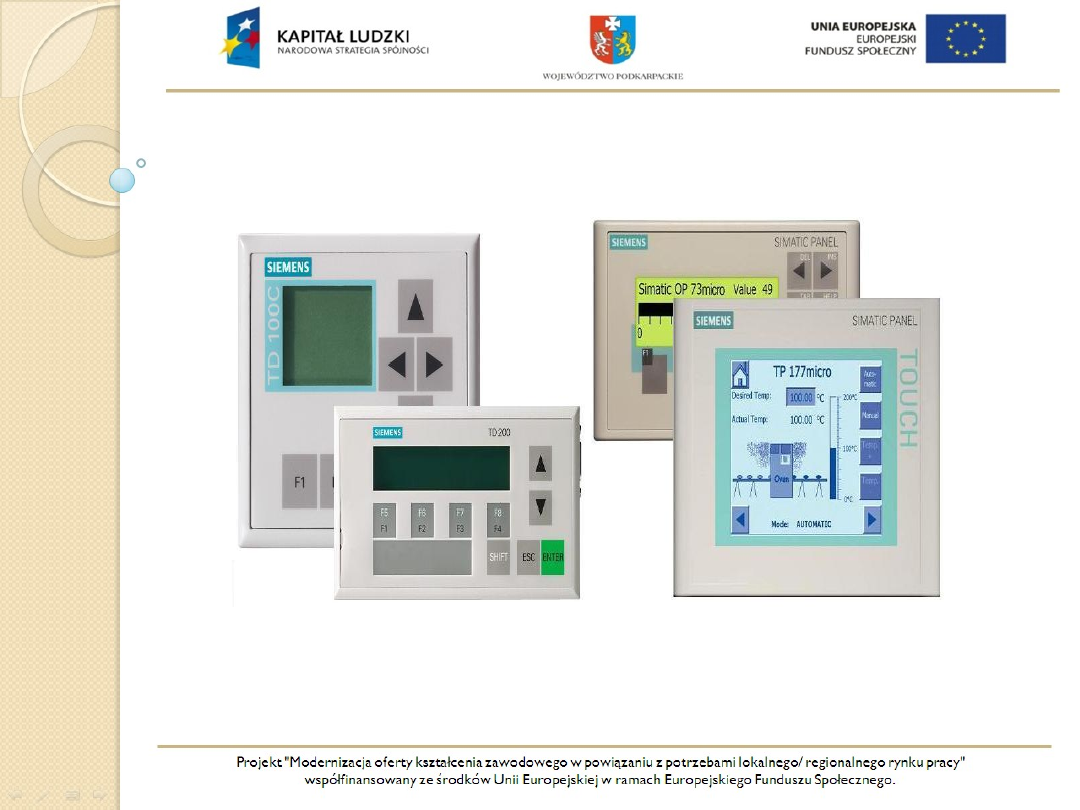

• PANELE TEKSTOWE
• PANELE GRAFICZNE
• PANELE TEKSTOWO-GRAFICZNE
• PANELE DOTYKOWE
Panele operatorskie umożliwiają
bezpośrednie
sprzężenie obsługi personalnej z systemem
sterowania .
RODZAJE PANELI

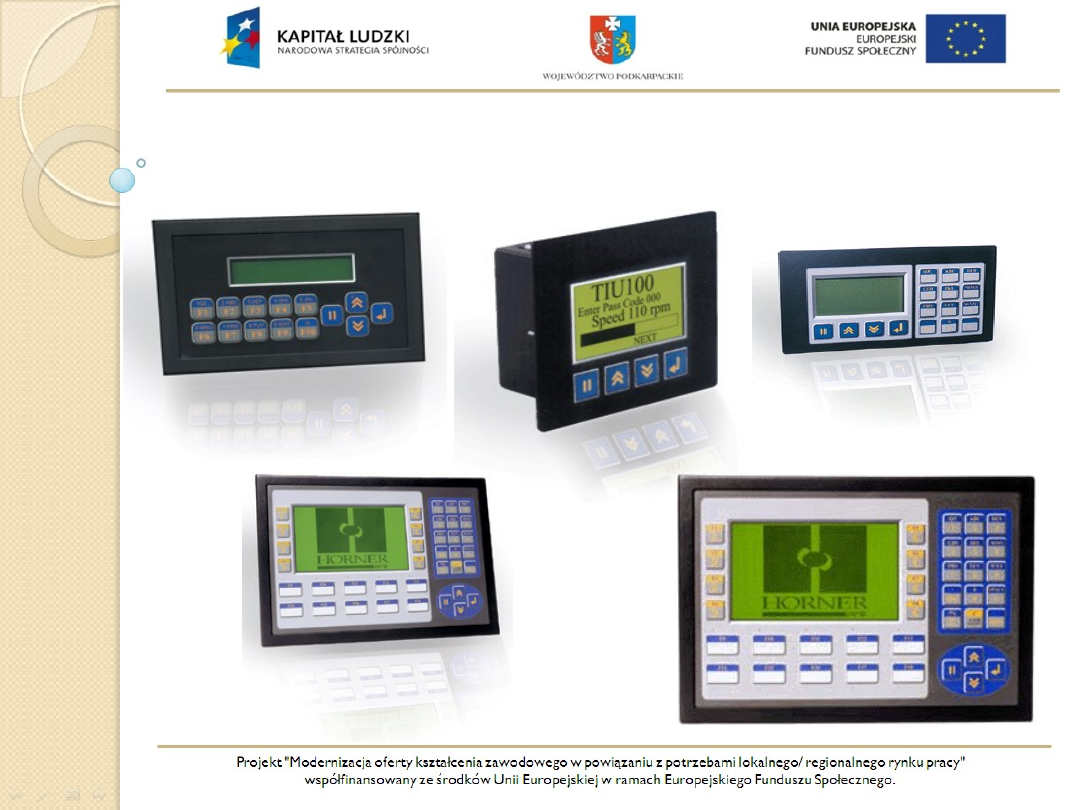

PANELE TEKSTOWE
WSZYSTKIE TE PANELE MAJĄ
MOŻLIWOŚĆ
PRZEDSTAWIANIA NA EKRANIE
RÓŻNYCH
ZNAKÓW, DIAGRAMÓW,
WYKRESÓW, ITP.
W FORMIE GRAFICZNEJ.
PANELE TEKSTOWE
• WYŚWIETLACZ
• LINIE X (ZNAKI)
• LICZBA BLOKÓW
• PRZYCISKI FUNKCYJNE
• SWOBODNIE PROGRAMOWALNE
PRZYCISKI
PANELE TEKSTOWE - PARAMETRY

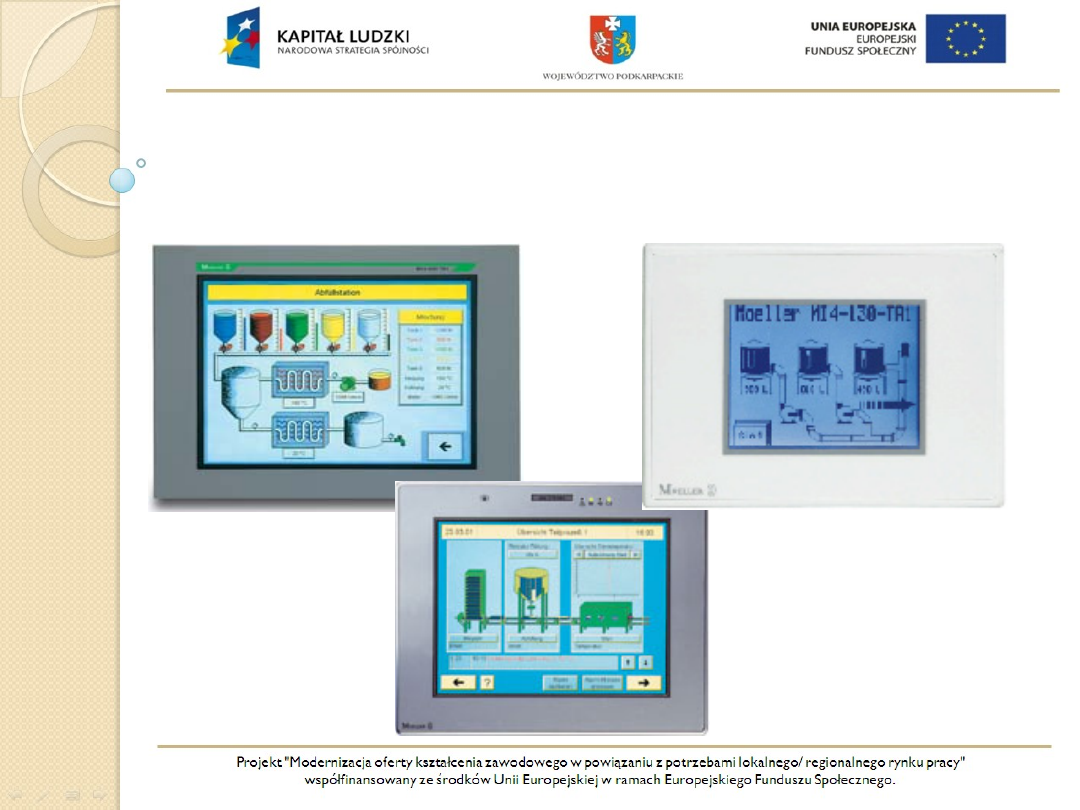

PANELE OPERATORSKIE
DOTYKOWE
Dotykowe panele operatorskie umożliwiają
efektywną i intuicyjną obsługę maszyn i systemów.
Urządzenia cechuje technologia rezystancyjnego
dotyku i ekran pokryty warstwą przezroczystej folii.
Wszystkie urządzenia mogą być konfigurowane
za pomocą konfiguratora bez konieczności
posiadania
umiejętności programowania.
PANELE OPERATORSKIE
DOTYKOWE
• TYP
• RODZAJ WYŚWIETLACZA
• ILOŚĆ KOLORÓW
• PRZEKĄTNA EKRANU
• ROZDZIELCZOŚĆ
PANELE OPERATORSKIE -
PARAMETRY
• podświetlany wyświetlacz LCD
(4 linie tekstu po 24 znaki, wysokość linii 5mm)
• zasilanie (bezpośrednio z S7-200)
• 15 programowalnych membranowych przycisków
• 7 przycisków funkcyjnych
• możliwość ustawienia dźwiękowej lub wizualnej
informacji o naciśniętym przycisku
• wytrzymała obudowa
• stopień ochrony IP65
• konfigurowany z poziomu
PANEL TD 400C -
PARAMETRY

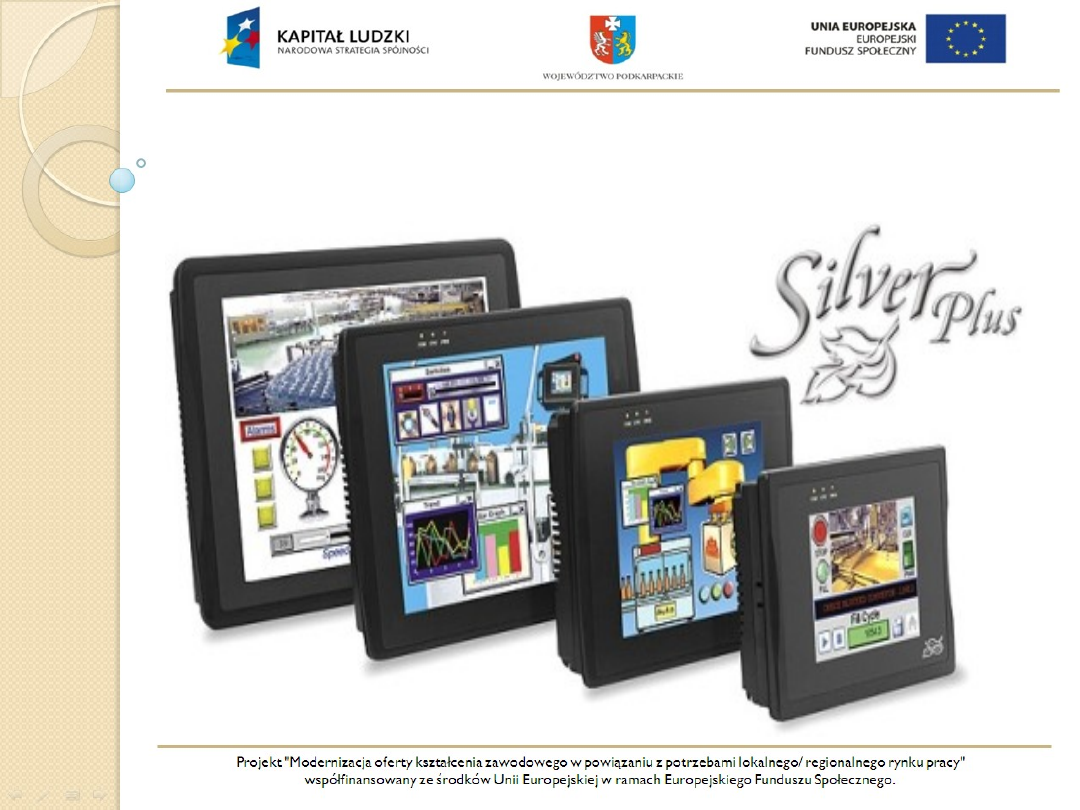

PANELE SERII SILVER PLUS
• WYŚWIETLACZE (6, 8, 10 i 12’’)
• WYSOKI KONTRAST i 65000 KOLORÓW
• EKRAN DOTYKOWY ANALOGOWY
• MIKROPROCESOR 200kHz
• PAMIĘĆ (32Mb Flash, DRAM 64Mb)
• PORTY (USB, COM, Ethernet...)
• WE/WY AUDIO
• OPROGRAMOWANIE
PANELE SERII SILVER PLUS -
PARAMETRY

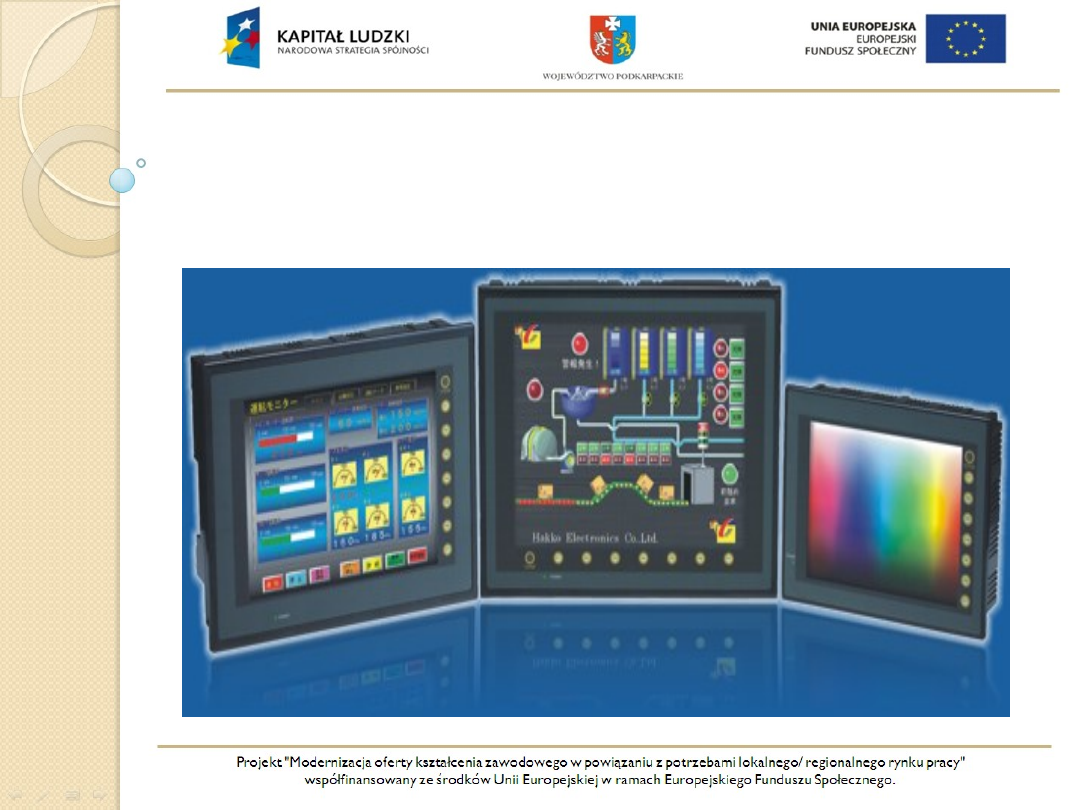

PANELE OPERATORSKIE Hakko
MONITOUCH
• Przekątne ekranu: 5,7";7,7";8,4";10,4";12,1" oraz 15"
(cale)
• Rozdzielczości: 320x240; 640x480; 800x600 oraz
1024x768
• Kolory: mono; 8 szarości; 16, 128 i 32768 kolorów
• Możliwość podłączenia do Ethernetu
• Możliwość wyświetlania obrazu z kamer video (w liczbie
do 4)
• Współpraca z szeroką gamą sterowników PLC wiodących
producentów
• Współpraca z dużą ilością modeli kontrolerów
temperatury oraz falowników
• Elastyczność w doborze protokołów sieciowych oraz
rodzaju sieci
• Interfejsy: RS232, RS422/485, Centronix, 10BaseT, USB
(master i slave)
• Obudowa IP65(przód) IP20(tył)
• Prostota edycji ekranów synoptycznych oraz konfiguracji
paneli
PANELE OPERATORSKIE Hakko
MONITOUCH - PARAMETRY

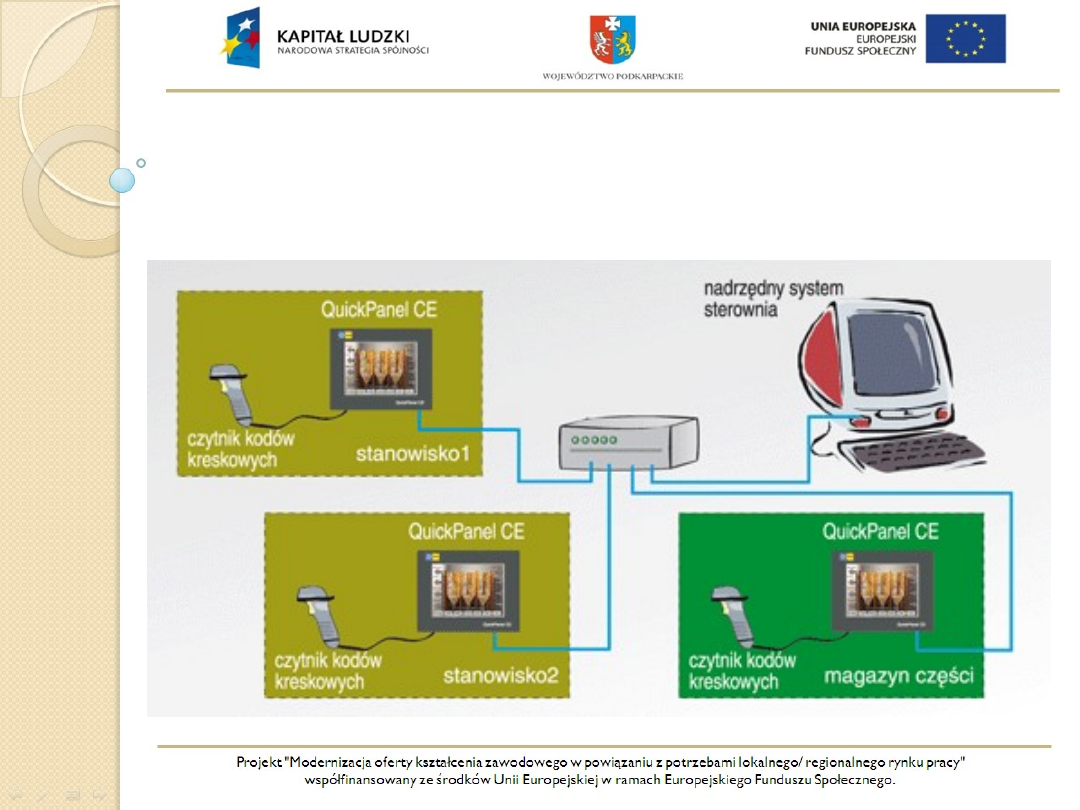

PANELE OPERATORSKIE
ZASTOSOWANIE

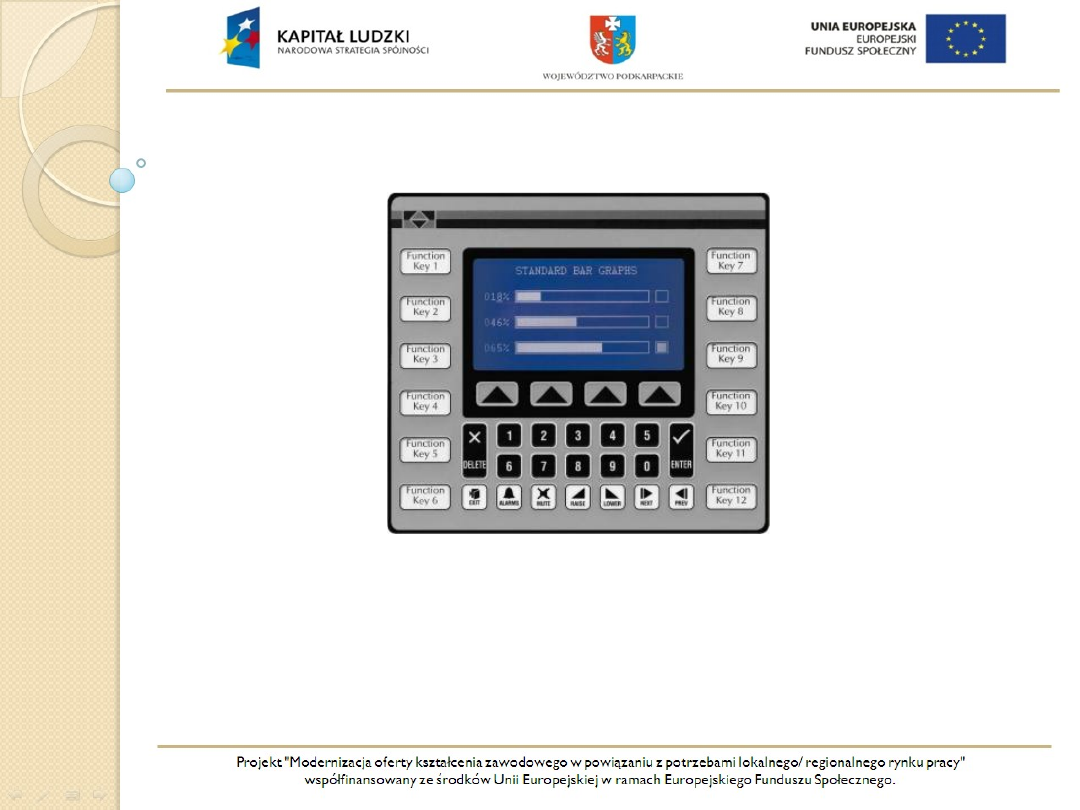

• EKRAN MONOCHROMATYCZNY, CCFL LCD Z PODŚWIETLENIEM
LED
• 256X128 PIKSELI, PRZEKĄTNA 5.25„
• 12 PROGRAMOWALNYCH PRZYCISKÓW FUNKCYJNYCH I 4
• PROGRAMOWALNE PRZYCISKI NA EKRANIE

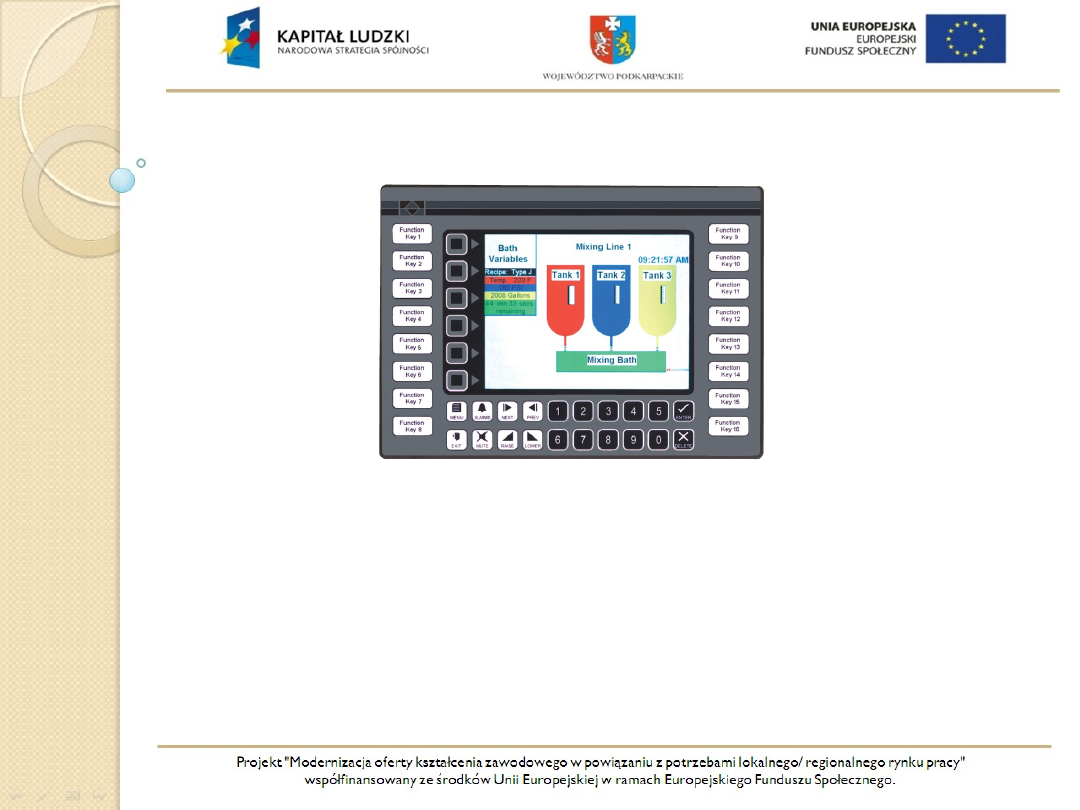

PANEL OPERATORSKI GL350
• EKRAN CCFL LCD, DSTN COLOR, VGA (16 KOLORÓW)
• 640X480 PIKSELI, PRZEKĄTNA 7.5„
• 16 PROGRAMOWALNYCH PRZYCISKÓW FUNKCYJNYCH,
6 PROGRAMOWALNYCH PRZYCISKÓW NA EKRANIE
• ANIMOWANE PRZEJŚCIA MIĘDZY STRONAMI WZOROWANE
NA POWER POINT
• 32-BITOWY PROCESOR I SZYBKI KONTROLER GRAFIKI
PANEL OPERATORSKI VX550

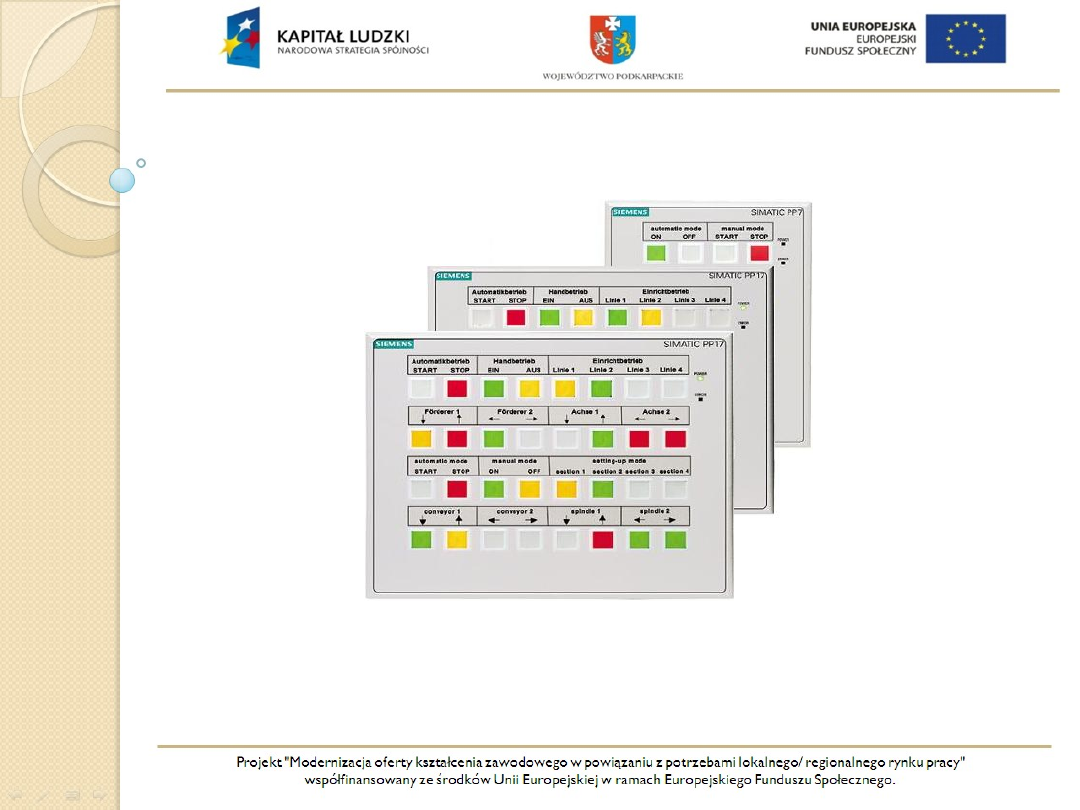

Dedykowane są producentom maszyn
do bezpośredniego sterowania urządzeniami.
PANELE PRZYCISKOWE
Przeznaczone głównie dla małych obiektów.
MIKROPANELE

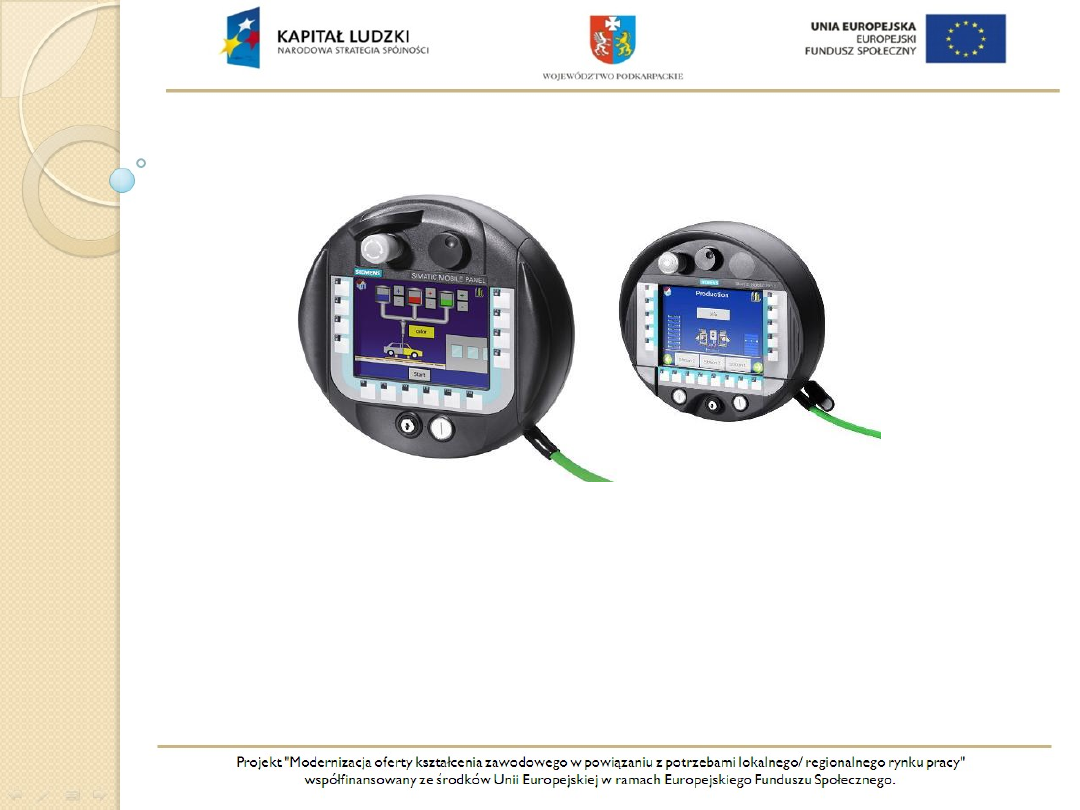

Są stosowane przy sterowaniu bezpośrednim.
Łatwość przenoszenia pozwala na sterowanie z
różnych punktów wzdłuż linii produkcyjnej.
Umożliwiają bezpośredni wizualny kontakt i dostęp do
jednostki wykonawczej.
PANELE MOBILNE
INTERFEJS UŻYTKOWNIKA
Interfejs użytkownika jest tą częścią urządzenia, która wchodzi
w interakcje z użytkownikiem. Człowiek nie ma możliwości
komunikowania się z maszynami w sposób bezpośredni, dlatego też są
one wyposażone w odpowiednie urządzenia wejścia-wyjścia tworzące
razem interfejs użytkownika:
• interfejs tekstowy — urządzenie wejściowe to klawiatura,
a wyjściowe to drukarka znakowa lub wyświetlacz w trybie
znakowym,
• interfejs graficzny — wejście to urządzenie wskazujące (np.
myszka),
a wyjściowe to wyświetlacz graficzny,
• interfejs strony internetowej — wejście i wyjście jest realizowane
poprzez stronę internetową wyświetlaną w przeglądarce
internetowej.
