Ćwiczenie nr 2

Temat: Modelowanie i analiza układów pasywnych.

Filtr szerokopasmowy

Data 98.04.16

Podpis

Ocena

Jerzy Gromow

Grzegorz Nowicki

Rafał Danielewicz

0x08 graphic

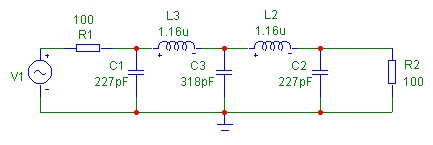

  1. Narysować schemat układu

  2. Dokonać analizy AC. Znaleźć częstotliwość graniczną układu.

  3. Zaobserwować odpowiedź impulsową. Dokonać analizy Fourierowskiej otrzymanego przebiegu.

  4. Dokonać analizy odpowiedzi skokowej układu. Zaobserwować widmo (transformata Fouriera) tego przebiegu.

  5. Na wejście układu podać falę prostokątną o współczynniku wypełnienia ½ i okresie 2 μs.

Zaobserwować stan nieustalony na wyjściu układu.

Ad 2.

Analiza częstotliwościowa układu jest przedstawiona na wykresie 2.

Odczytać z niego można częstotliwość graniczną fg=14.83 dB

Ad 3.

Układ pobudzono jednokrotnym impulsem 220 V o krótkim czasie trwania. Odpowiedź obwodu jest przedstawiona na wykresie 3. Stan nieustalony trwa ok. 0.8 μs.

Analiza Fourierowska jest przedstawiona na wykresie 4. Widać na nim dolnoprzepustowe działanie filtru - składowe o częstotliwości pow. 14 MHz są znacznie tłumione, a pow. 20 MHz praktycznie w całości wygaszane.

Ad 4.

W tym wypadku układ pobudzono skokiem napięcia o długim czasie trwania.

Przebieg napięcia na wyjściu obwodu jest przedstawiony na wykresie 5.

Można zauważyć że stan nieustalony trwa ok. 0.6 μs.

Analiza Fourierowska jest przedstawiona na wykresie 6. i widać na nim, że udział składowych o częstotliwości ponad 20 MHz jest niewielki.

Ad 5.

Układ pobudzono falą prostokątną o napięciu 12 V, współczynniku wypełnienia ½ i okresie 2 μs. W tym wypadku stan nieustalony trwał ok. 0.5 μs ( wykres 7. ).

PODSUMOWANIE

Powyższe układy, lub ich bardziej lub mniej skomplikowane odpowiedniki, mają szerokie zastosowanie we wzmacniaczach szerokopasmowych, filtrach - wyodrębniają sygnał o określonej częstotliwości, tłumią sygnały niepożądane. Oczywiście w układach wzmacniaczy sąsiadują z elementami czynnymi, gdyż same wprowadzają duże tłumienie.
