Laboratorium Podstaw Elektroniki Politechniki Lubelskiej
Wykonawcy: Duda Jacek Machnik Łukasz |
Symbol grupy: ED 4.4 |
|||||||
Data wyk. Ćwiczenia: 1999-04-19 |
Numer ćwiczenia: 7 |
Temat ćwiczenia: Badanie scalonego wzmacniacza prądu stałego |
||||||
|
Zaliczenie |
|
|
Ocena |
Data |
Podpis |
|
|
Cel ćwiczenia:
Celem ćwiczenia było poznanie i zbadanie (charakterystyka dynamiczna i częstotliwościowa) wzmacniacza operacyjnego MAA 501.
Wyznaczenie charakterystyki dynamicznej wzmacniacza:

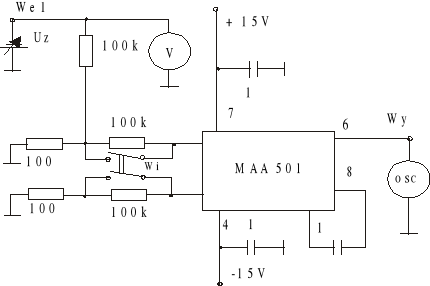

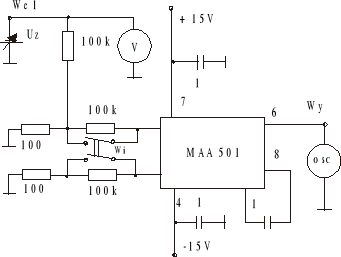

układa pomiarowy:
tabelki pomiarowe:
Us |
U0 |
|
Us |
U0 |
mV |
V |
|
mV |
V |
0 |
0 |
|
0 |
0 |
0,1 |
1 |
|
-0,1 |
-1 |
0,22 |
2,1 |
|
-0,22 |
-2 |
0,4 |
3,8 |
|
-0,35 |
-3 |
0,5 |
4,4 |
|
-0,44 |
-4 |
0,6 |
5,8 |
|
-0,57 |
-5 |
0,7 |
6,4 |
|
-0,67 |
-6 |
0,8 |
7 |
|
-0,82 |
-7 |
0,92 |
8,2 |
|
-0,94 |
-8 |
1,0 |
9 |
|
-1,0 |
-9 |
1,12 |
10 |
|
-1,17 |
-10 |
1,2 |
11 |
|
-1,28 |
-11 |
1,33 |
12 |
|
-1,41 |
-12 |
1,45 |
13 |
|
-1,54 |
-13 |
1,59 |
14 |
|
-1,7 |
-14 |

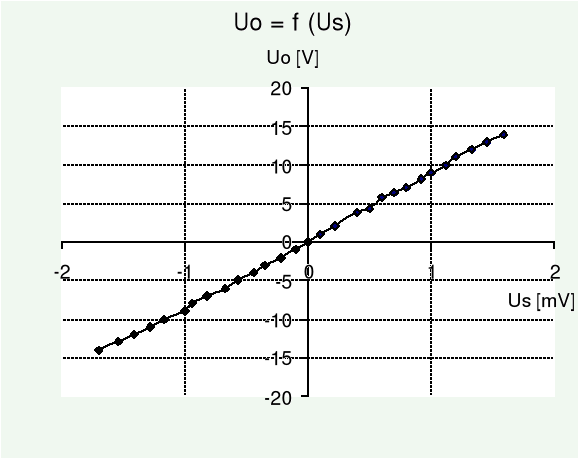

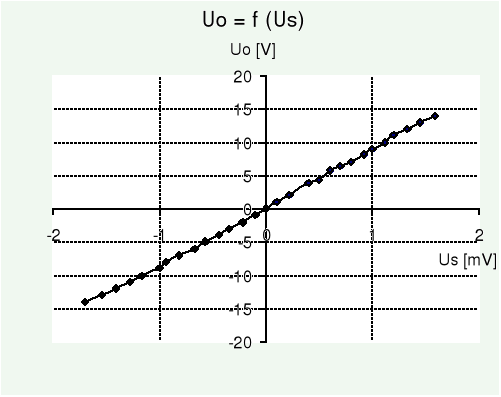

c) charakterystyka dynamiczna:
wyznaczenie charakterystyki częstotliwościowej wzmacniacza:

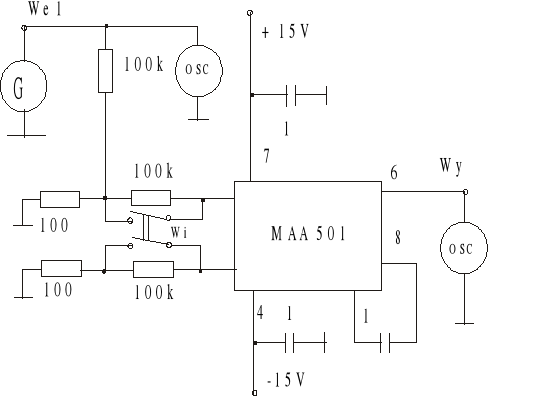

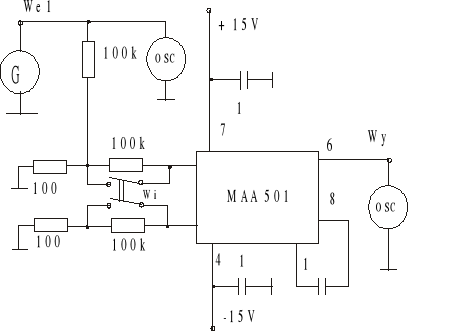

układ pomiarowy:
b) tabelki:
Ug = 100 mVmiędzyszczytowe
P2 - wciśnięty P4 - wciśnięty
f |
U0 |
A |
|
f |
U0 |
A |
kHz |
V |
dB |
|
kHz |
V |
dB |
0,02 |
1 |
80 |
|
0,02 |
1 |
80 |
1 |
1 |
80 |
|
0,1 |
0,8 |
78,06 |
3 |
0,9 |
79,08 |
|
0,5 |
0,23 |
67,23 |
4 |
0,75 |
77,5 |
|
1 |
0,19 |
65,58 |
5 |
0,7 |
76,9 |
|
5 |
0,05 |
53,98 |
7 |
0,6 |
75,56 |
|
10 |
0,04 |
52,04 |
9 |
0,5 |
73,98 |
|
100 |
0,038 |
51,6 |
20 |
0,3 |
69,54 |
|
500 |
0,036 |
51,13 |
50 |
0,15 |
63,52 |
|
1000 |
0,03 |
49,54 |
100 |
0,12 |
61,58 |
|
|
|
|
500 |
0,1 |
60 |
|
|
|
|
700 |
0,07 |
56,9 |
|
|
|
|
1000 |
0,05 |
53,98 |
|
|
|
|

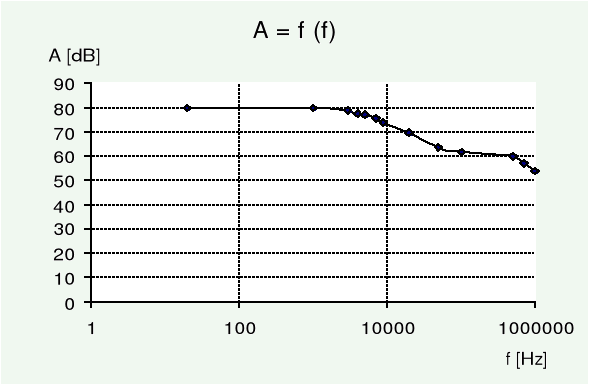

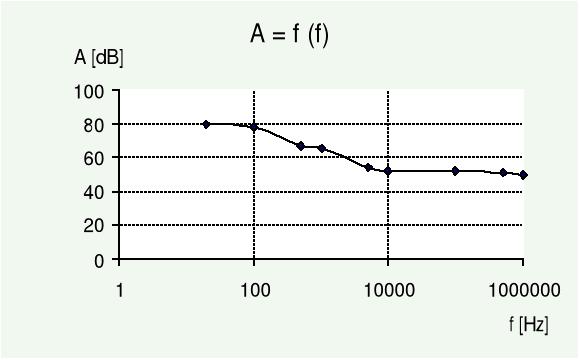

c) charakterystyki:
P2 - wciśnięty
P4 - wciśnięty
Wnioski:
W ćwiczeniu badaliśmy wzmacniacz operacyjny MAA 501. Jak widać charakterystyka dynamiczna tego wzmacniacza jest symetryczna dla polaryzacji dodatniej i ujemnej. Napięcie na wyjściu narasta liniowo do wartości 14 V (-14 V), co odpowiada napięciu polaryzującemu: dodatniemu - 1,59 mV, ujemnemu - 1,7 mV. Powyżej tych napięć wzmacniacz nasyca się i napięcia na wyjściu wzmacniacza nie narasta. Na przedstawionych powyżej charakterystykach nie widać tego zjawiska, ponieważ w ćwiczeniu nie dawaliśmy na wejście wzmacniacza napięć powodujących nasycenie.
Charakterystyki częstotliwościowe wzmacniacza zdejmowaliśmy przy otwartej pętli sprzężenia zwrotnego. W tym przypadku wzmocnienie wzmacniacza jest duże, ale pasmo przenoszonych częstotliwości jest niewielkie. Podczas pomiarów max wzmocnienie osiągnęło 80 dB.
