POLITECHNIKA LUBELSKA w LUBLINIE |
||
LABORATORIUM PODSTAW ELEKTRONIKI |
Ćwicz. nr 7 |
|
TEMAT: BADANIE SCALONEGO WZMACNIACZA PRĄDU STAŁEGO |
DATA: 1996.04.22 |
|
WYKONAŁ: ADAM KURNICKI |
GRUPA: ED 4.4 |
OCENA: |
SKŁAD GRUPY LABORATORYJNEJ:
Jurkiewicz Stanisław
Kęsik Jacek
Kurnicki Adam
Celem ćwiczenia jest zapoznanie się z charakterem i zasadą działania scalonych wzmacniaczy prądu stałego.
Przyrządy pomiarowe :
DIGITAL VOLTMETER TYPE V540
Oscyloskop dwukanałowy DT 525
RC Generator type PO-23
Schemat układu pomiarowego :
+15 V
We
ZASILACZ R3 R2
Ri R1
2 7
Rb WS
GENERATOR R4
Wi 8 5 Wo
1
3 4
R6 Ri R5 P1a P1b
R7
Rk
P2a P2b
-15 V
R9 R8
+15 V -15V
Parametry układu :
Ri = 100 kΩ
R3 = 100 kΩ
R4 = 100 Ω
1. Pomiar wejściowego prądu niezrównoważenia .
U1 = 0,05 V
U2 = 7,85 V
Prąd niezrównoważenia :
2. Wyznaczanie charakterystyki dynamicznej wzmacniacza .
Tabela pomiarów :
Uwe |
Us |
Uwy |
V |
mV |
V |
-2,25 |
-2,25 |
-13,84 |
-2,00 |
-2 |
-13,83 |
-1,75 |
-1,75 |
-13,81 |
-1,50 |
-1,5 |
-13,73 |
-1,25 |
-1,25 |
-11,64 |
-1,00 |
-1 |
-9,35 |
-0,75 |
-0,75 |
-7,03 |
-0,50 |
-0,5 |
-4,99 |
-0,25 |
-0,25 |
-2,61 |
0 |
0 |
0 |
0,25 |
0,25 |
2,71 |
0,50 |
0,5 |
4,61 |
0,75 |
0,75 |
6,77 |
1,00 |
1 |
8,9 |
1,25 |
1,25 |
11,14 |
1,50 |
1,5 |
13,28 |
1,75 |
1,75 |
13,75 |
2,00 |
2 |
13,76 |
2,25 |
2,25 |
13,77 |

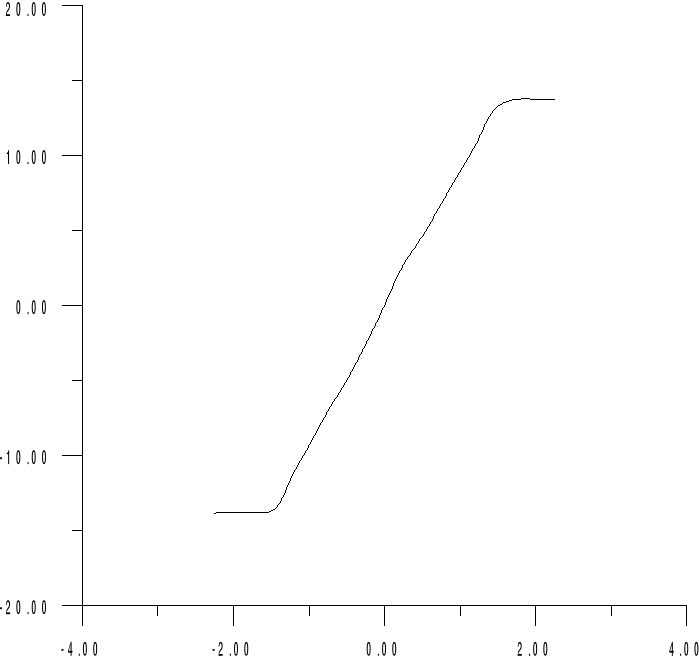

Charakterystyka dynamiczna Uwy = f( US ) :
Uwy [ V ]
US [ V ]
3. Wyznaczanie charakterystyki częstotliwościowej wzmacniacza .
Tabela pomiarów :
f |
log f |
Uwy |
A |
f |
log f |
Uwy |
A |
Hz |
|
mV |
dB |
Hz |
|
mV |
dB |
20 |
1,301 |
800 |
78,06 |
20 |
1,301 |
800 |
78,06 |
100 |
2,000 |
900 |
79,08 |
100 |
2,000 |
500 |
73,98 |
400 |
2,602 |
900 |
79,08 |
400 |
2,602 |
250 |
67,96 |
800 |
2,903 |
900 |
79,08 |
800 |
2,903 |
150 |
63,52 |
1500 |
3,176 |
800 |
78,06 |
1500 |
3,176 |
100 |
60,00 |
5000 |
3,699 |
500 |
73,98 |
5000 |
3,699 |
100 |
60,00 |
10000 |
4,000 |
300 |
69,54 |
10000 |
4,000 |
100 |
60,00 |
40000 |
4,602 |
200 |
66,02 |
40000 |
4,602 |
100 |
60,00 |
70000 |
4,845 |
180 |
65,11 |
70000 |
4,845 |
100 |
60,00 |
100000 |
5,000 |
150 |
63,52 |
100000 |
5,000 |
80 |
58,06 |
300000 |
5,477 |
110 |
60,83 |
300000 |
5,477 |
50 |
53,98 |
700000 |
5,845 |
100 |
60,00 |
700000 |
5,845 |
20 |
46,02 |
|
|
|
|
1000000 |
6,000 |
20 |
46,00 |

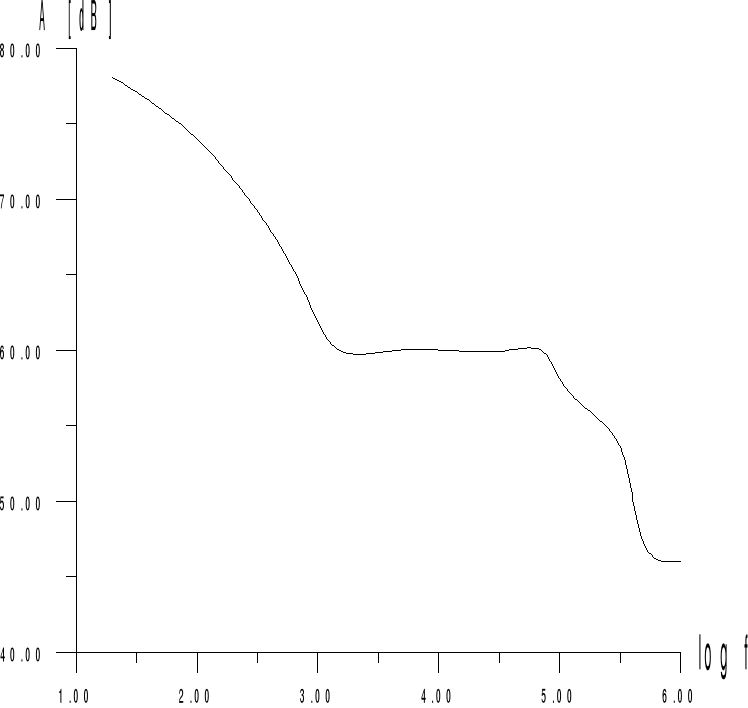

Charakterystyki częstotliwościowe A = f( log f ) :
P2 wciśnięty : P4 wciśnięty :
Wnioski :
1. Wyznaczony wejściowy prąd niezrównoważenia II0 = 77 nA nieco odbiega od ideału ( 0 A ) ale zawiera się w przedziale typowych wartości
tego prądu dla wzmacniaczy operacyjnych ( 5 10-4…5 102 nA ) .
2. Otrzymana charakterystyka dynamiczna wzmacniacza jest charakterystyką liniową dla napięcia sterującego w przedziale od -1,75 V do 1,70 V . Dla większych wartości napięć sterujących wzmacniacz jest w stanie nasycenia ( ok. ±13,8 V ).
Charakterystyka ta jest prawie idealnie symetryczna dla ujemnej i dodatniej polaryzacji napięcia wejściowego .
3. Badany wzmacniacz ma bardzo duże wzmocnienie A ok. 80 dB ( dla wzmacniaczy operacyjnych A > 60 dB ) .
4. Charakterystyki częstotliwościowe potwierdzają fakt, iż wzmacniacz MAA 501
jest wzmacniaczem prądu stałego ( wzmacniane pasmo jest pasmem małych częstotliwości do 1 kHz ) .
Znaczne ograniczenie pasma uzyskuje się poprzez zwiększenie pojemności kompensacyjnych ( wciśnięcie przycisku P4 ) .
