POLITECHNIKA LUBELSKA w LUBLINIE |
||
LABORATORIUM PODSTAW ELEKTRONIKI |
Ćwicz. nr 7 |
|
TEMAT: BADANIE SCALONEGO WZMACNIACZA PRĄDU STAŁEGO |
DATA: 1998-04-22 |
|
Kwiatek Krzysztof, Kidaj Andrzej, Jurek Piotr
|
GRUPA: ED 4.1 |
OCENA: |
Celem ćwiczenia jest zapoznanie się z charakterem i zasadą działania scalonych wzmacniaczy prądu stałego.
Przyrządy pomiarowe :
DIGITAL VOLTMETER TYPE V540
Oscyloskop dwukanałowy DT 525
RC Generator type PO-23
1. Pomiar wejściowego prądu niezrównoważenia .
schemat układu
U1= 0,74 V - napięcie na wejściu We1 przy Wi wciśniętym
U2= 8,66 V - napięcie na wejściu We1 przy Wi wyciśniętym
Prąd niezrównoważenia :
2. Wyznaczanie charakterystyki dynamicznej wzmacniacza .
Tabela pomiarów :
Polaryzacja ujemna Polaryzacja dodatnia
Uwe |
Us |
Uo |
|
V |
mV |
V |
|
0,29 |
0,29 |
2,14 |
|
0,39 |
0,39 |
3,01 |
|
0,49 |
0,49 |
3,85 |
|
0,58 |
0,58 |
4,75 |
|
0,69 |
0,69 |
5,62 |
|
0,78 |
0,78 |
6,41 |
|
0,89 |
0,89 |
7,40 |
|
1,00 |
1,00 |
8,42 |
|
1,1 |
1,1 |
9,26 |
|
1,21 |
1,21 |
10,22 |
|
1,32 |
1,32 |
11,25 |
|
1,38 |
1,38 |
11,84 |
|
1,48 |
1,48 |
12,78 |
|
Uwe |
Us |
Uo |
|
V |
mV |
V |
|
0,29 |
0,29 |
2 |
|
0,39 |
0,39 |
3,2 |
|
0,49 |
0,49 |
4,4 |
|
0,58 |
0,58 |
5,6 |
|
0,69 |
0,69 |
6,4 |
|
0,78 |
0,78 |
7,4 |
|
0,89 |
0,89 |
8 |
|
1,00 |
1,00 |
9,6 |
|
1,1 |
1,1 |
10,5 |
|
1,21 |
1,21 |
11 |
|
1,32 |
1,32 |
11,2 |
|
1,38 |
1,38 |
11,2 |
|
1,48 |
1,48 |
11,2 |
|

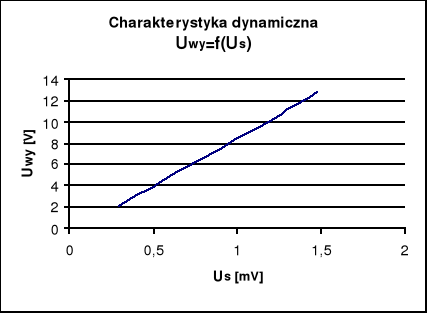

Charakterystyka dynamiczna Uwy = f( US ) :
3. Wyznaczanie charakterystyki częstotliwościowej wzmacniacza .
Tabela pomiarów :
f |
log f |
Uwy |
A |
f |
log f |
Uwy |
A |
Hz |
|
V |
dB |
Hz |
|
mV |
dB |
20 |
1,301 |
1,7 |
84,60 |
20 |
1,301 |
1,6 |
84,08 |
50 |
1,698 |
1,7 |
84,60 |
100 |
2,000 |
1,5 |
83,52 |
150 |
2,176 |
1,7 |
84,60 |
150 |
2,176 |
1,2 |
81,58 |
1000 |
3,000 |
1,7 |
84,60 |
200 |
2,301 |
1 |
80,00 |
2000 |
3,301 |
1,5 |
83,52 |
250 |
2,397 |
0,75 |
77,50 |
3000 |
3,477 |
1,4 |
82,92 |
300 |
2,477 |
0,65 |
76,25 |
4000 |
3,602 |
1,2 |
81,58 |
350 |
2,544 |
0,5 |
73,97 |
5000 |
3,698 |
1,1 |
80,82 |
400 |
2,602 |
0,45 |
73,06 |
6000 |
3,778 |
1 |
80,00 |
500 |
2,698 |
0,40 |
72,04 |
7000 |
3,845 |
0,9 |
79,08 |
600 |
2,778 |
0,25 |
67,95 |
8000 |
3,903 |
0,8 |
78,06 |
700 |
2,845 |
0,2 |
66,02 |
10k |
4,000 |
0,7 |
76,90 |
800 |
2,903 |
0,175 |
64,86 |
16k |
4,204 |
0,6 |
75,56 |
1000 |
3,000 |
0,15 |
63,52 |
20k |
4,301 |
0,5 |
73,97 |
2000 |
3,301 |
0,1 |
60,00 |
30k |
4,477 |
0,4 |
72,04 |
3000 |
3,477 |
0,075 |
57,50 |
50k |
4,698 |
0,2 |
66,02 |
|
|
|
|

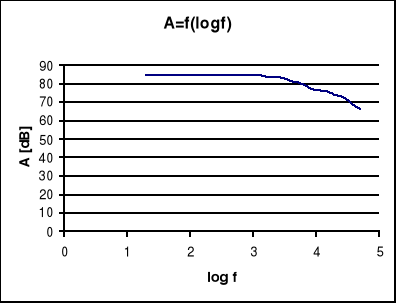

Charakterystyki częstotliwościowe A = f( log f ) :
P2 wciśnięty :
