Zad.1.

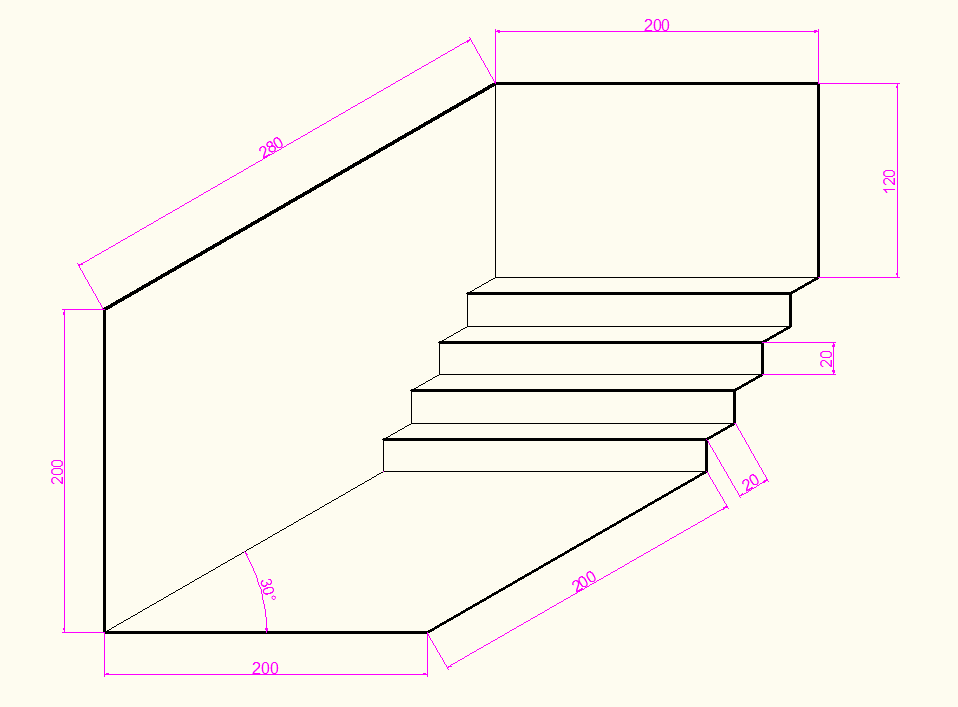

Narysować poniższy rysunek bez wymiarowania (ustawienia śledzenia biegunowego przyrost kąta 90°, dodatkowe kąty - utworzyć nowy wartość 30°). Szerokość linii „Jak warstwa”, kontur grubszy 0,30mm.

Zad. 2.

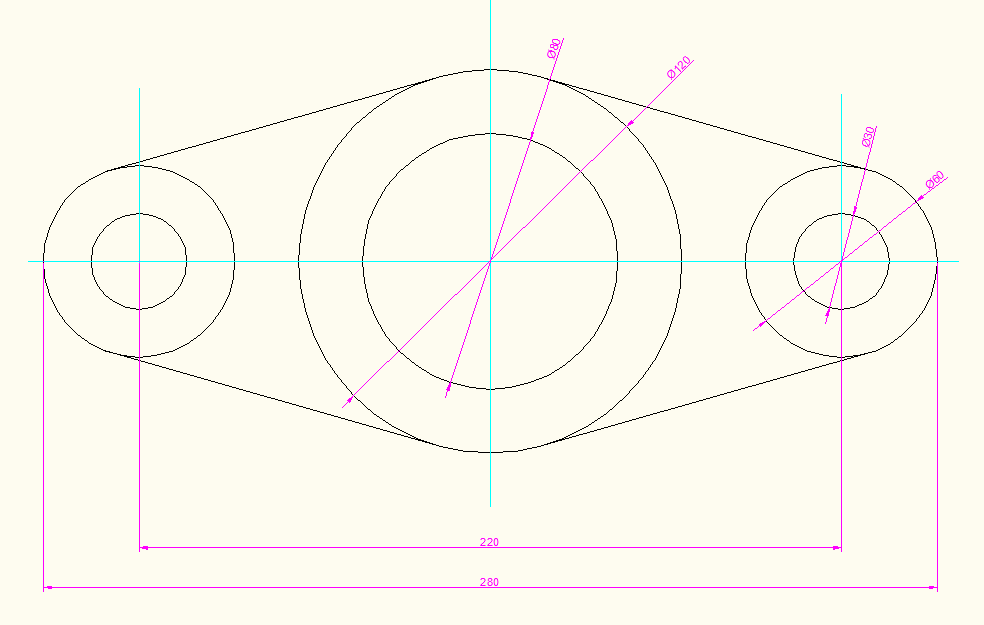

Narysuj pas transmisyjny o podanych wymiarach:

Zad. 3. Tekst

Tekst stanowi jedną z ważniejszych elementów rysunku, dlatego też istotną sprawą jest umiejętne jego wstawianie oraz edycja.

Wyłączyć wprowadzanie dynamiczne, stosować wiersz poleceń.

W programie mamy do dyspozycji dwa różne narzędzia umożliwiające nam umieszczanie tekstu na rysunku: Tekst jednowierszowy oraz Tekst wielowierszowy. Do prostych opisów używamy pojedynczych linii tekstu, których szybkie wstawienie umożliwia nam narzędzie Tekst jednowierszowy.

Narzędzie możemy uaktywnić poprzez:

• wybranie z wstążki Karta Narzędzia główne → panel Opis (lub Karta Opis → panel Tekst) narzędzie Jeden wiersz,

• wpisanie w linii poleceń wyrazu tekst (dt).

Utwórz prostokąt o szerokości 150i wysokości l00, umieść go w początku układu współrzędnych, następnie uaktywnij polecenie Tekst jednowierszowy i:

Określ punkt początkowy tekstu lub [Wyrównanie/sTyl]: 0,103

Określ wysokość <aktualna>: @10<90

Określ kąt obrotu tekstu <aktualny>: 0

Podaj tekst: Tekst próbny

Naciśnij dwa razy klawisz Enter, by zakończyć pracę narzędzia.

Operacje te mogą wydawać Ci się dość kłopotliwe, jednak podane dane są automatycznie zapamiętywane i przy wielokrotnym wstawianiu jednowierszowych tekstów nie ma potrzeby ich ponownego podawania.

Uaktywnij narzędzie Tekst jednowierszowy, następnie:

Określ punkt początkowy tekstu lub [Wyrównanie/sTyl]: 160,100

określ wysokość <10.000>: Naciśnij klawisz Enter.

Określ kąt obrotu tekstu <aktualny>: 270

Podaj tekst: Tekst próbny 90%%d

Naciśnij dwa razy klawisz Enter, by zakończyć pracę narzędzia.

Jak zapewne zauważyłeś, końcowe znaki zmieniły się w symbol „°".

Narzędzia Tekst wielowierszowy używamy do wstawiania obszernych opisów gdzie najczęściej używamy różnych formatów czcionki.

Narzędzie można uaktywnić poprzez:

• wybranie z wstążki Karta Narzędzia główne → panel Opis (lub Karta Opis → panel Tekst) narzędzie Tekst wielowierszowy,

• wpisanie w linii poleceń wyrazu tekst (wt).

Po wybraniu narzędzia Tekst wielowierszowy w pasku poleceń wyświetlony zostanie aktualny styl oraz wysokość tekstu, a także polecenie zachęcające do utworzenia pola tekstowego. Dopasuj jego wymiary tak, by zmieściła się w nim cała treść, którą chcesz napisać. Po chwili ukaże się okno dialogowe Edytor tekstu wielowierszowego, w którym możesz wykonać wszystkie operacje dotyczące edycji oraz formatowania tekstu.

Wybierz narzędzie Tekst wielowierszowy, następnie określ narożniki pola tekstowego tak, by jego szerokość wynosiła l00. Po ukazaniu się okna dialogowego zmień czcionkę na Arial , a wysokość tekstu na 3. W polu edycji tekstu wpisz zdanie: „To jest mój tekst przeznaczony do edycji". Naciśnij klawisz Enter, następnie zmień wysokość czcionki na 5 i wpisz zdanie: „Tekst większy o 2". Naciśnij ponownie klawisz Enter i zmień czcionkę na Times New Roman, a wysokość na 8. Wyróżnij zdanie kursywą oraz pogrubieniem czcionki.

Napisz:

„Zmiana wysokości na 8". Zatwierdź tekst przyciskiem Zamknij edytor tekstu.

Zad. 4.

Zadaniem jest przygotowanie do projektowania poprzez stworzenie ramki wraz z tabliczką rysunkową dla formatu arkusza A4 i A3.

W zadaniu tym należy kolejno:

• wybrać polecenie Rysuj, a następnie Prostokąt;

• należy podać wymiary arkusza A4 poprzedzając je znakiem @, tj. @210,297;

• czynność należy powtórzyć rysując arkusz A3 o wymiarach 420x297mm;

• należy narysować następującą tabliczkę rysunkową:

Nazwisko

Data

Podpis

Politechnika Częstochowska

Kreślił

Instytut Elektroenergetyki

8

Sprawdz.

Zakład Urządzeń i Gospodarki Elektroenergetycznej

44

Podz.

Temat:

Nr rys

Arkusz

02

25

30

20

25

25

25

200

• skopiować narysowane arkusze A4 i A3 oraz wkleić do nich tabliczkę rysunkową A 4

A4

Nazwisko

Data

Podpis

Politechnika Częstochowska

Kreślił

Instytut Elektroenergetyki

Sprawdz.

Zakład Urządzeń i Gospodarki Elektroenergetycznej

Podz.

Temat:

Nr rys

Arkusz

A3

Nazwisko

Data

Podpis

Politechnika Częstochowska

Kreślił

Instytut Elektroenergetyki

Sprawdz.

Zakład Urządzeń i Gospodarki Elektroenergetycznej

Podz.

Temat:

Nr rys

Arkusz
