SKRÓTY POLECEŃ

Większość operacji w programie AutoCAD można wykonać na kilka

sposobów. Dla osób nie lubiących używać ikon alternatywą jest wpisywanie poleceń z
klawiatury lub korzystanie z ich skrótów literowych. Pełna lista skrótów dostępna jest
w pliku acad.pgp w podkatalogu Support.
Najczęściej stosowane skróty to:

L –Linia,

PL – Polilinia,

RE – Regen,

C – Cofaj,

Z – Zoom.

Istnieje także możliwość definiowania własnych skrótów do najczęściej używanych
poleceń.

KLAWISZE FUNKCYJNE

Podobnie jak korzystanie z ikon można zastąpić stosowaniem skrótów

literowych, tak też klawisze funkcyjne pozwalają na zastąpienie niektórych poleceń:

F1 – wywołanie okna pomocy,

F2 – włączanie okna tekstowego z historią zawartości okna poleceń (Możemy

w nim zobaczyć nasze ostatnie polecenia czy też podpowiedzi programu.
Ponowne naciśnięcie tego klawisza zamyka okno),

F3 – uruchomienie okna dialogowego Nastawy obiektów (wywołuje okno do

ustalania stałych trybów lokalizacji),

F4 –przełącza na pracę z pulpitem,

F5 – zmienia siatkę na izometryczną,

F6 – wyłączenie dynamicznego śledzenia współrzędnych (włącza lub wyłącza

współrzędne położenia kursora) ,

F7 – włączenie/wyłączenie siatki pomocniczej,

F8 – włączenie/wyłączenie trybu ortogonalnego (ORTO) (przy włączonym

trybie rysowania ORTO możemy rysować tylko linie poziome i pionowe),

F9 – włączenie/wyłączenie skoku kursora.



LINIA – polecenie służy do kreślenia odcinków bez definiowania szerokości linii.

Długość kreślonych odcinków możemy podawać stosując:

Względne współrzędne kartezjańskie @

x,

y,

Względne współrzędne biegunowe @r<

Odczytując stan licznika.










background image

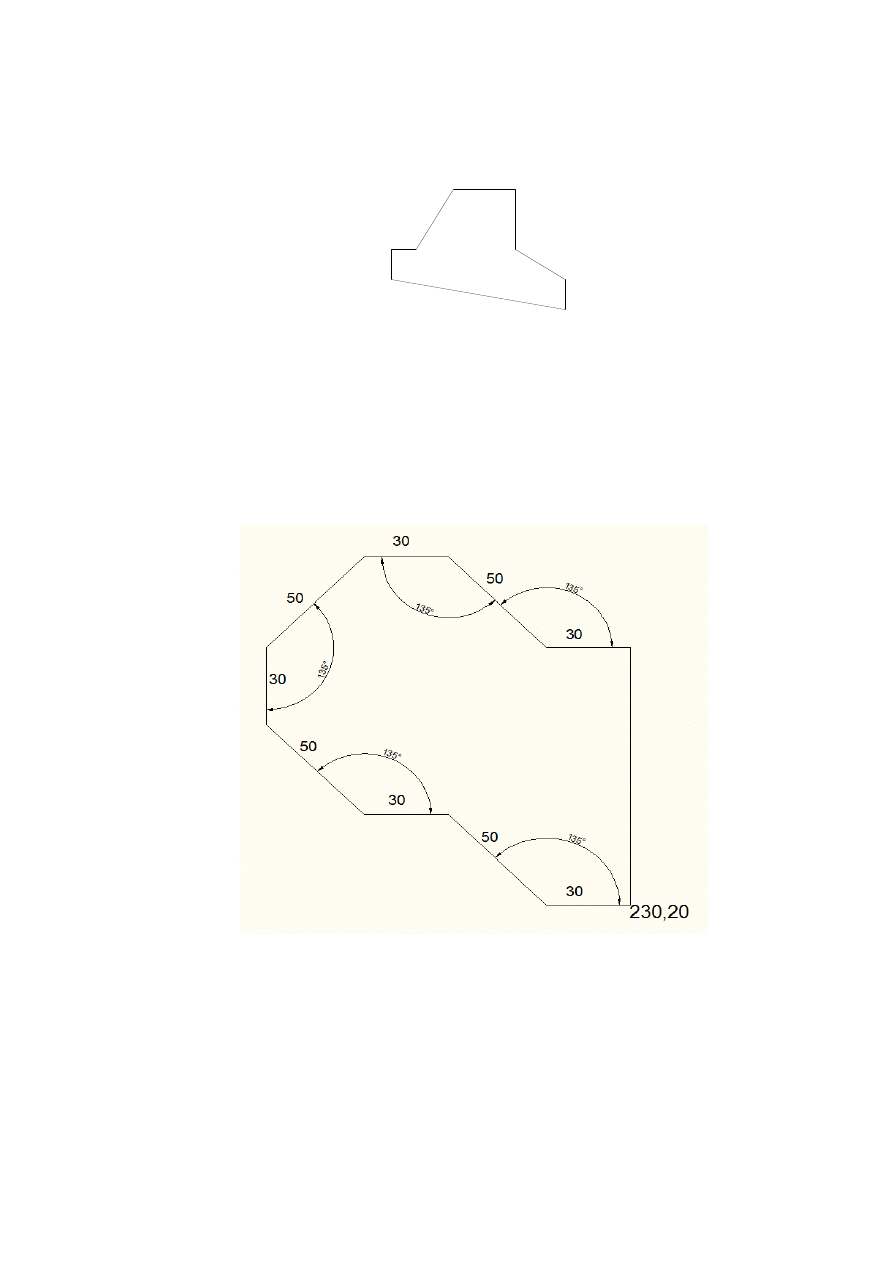

Zad 1.

Narysuj następujący rysunek:

160,120

160,80

200,60

200,40

60,60

60,80

80,80

110,120


Wybierz z menu górnego RYSUJ polecenie LINIA (lub naciśnij ikonę) i wpisz z
klawiatury współrzędne początku linii 60,60. Następnie dane te zatwierdź klawiszem
Enter. Kolejno wpisuj współrzędne dalszych punktów zgodnie z danymi na rysunku,
zatwierdzając je każdorazowo.

Zad 2.

Narysuj następujący rysunek:


Zad 3.

Narysować wielobok otwarty o zmiennej szerokości poszczególnych odcinków oraz
strzałkę.

Kliknij na ikonę POLILINIA w pasku narzędzi RYSUJ:
Określ punkt początkowy: - wskaż dowolny punkt, (punkt A),
Określ następny punkt lub [łuk/półszerokość/Cięciwa/Cofaj/Szerokość]: s, naciśnij
Enter,

background image

Określ szerokość początkową <9.0000>: 2, naciśnij Enter,
Określ szerokość końcową <2.0000>: naciśnij Enter,
Określ następny punkt lub […]: @40,0, naciśnij Enter, (punkt B),
Ponownie zmień szerokość: s, naciśnij Enter,
Określ szerokość początkową <2.0000>: naciśnij Enter,
Określ szerokość końcową <2.0000>:0, naciśnij Enter,
Określ następny punkt lub […]: @0,20, naciśnij Enter, (punkt C),
Ponownie zmień szerokość: s, naciśnij Enter,
Określ szerokość początkową <2.0000>: 5, naciśnij Enter,
Określ szerokość końcową <5.0000>: 0, naciśnij Enter,
Określ następny punkt lub […]: @-40,0, naciśnij Enter, (punkt D),
Ponownie naciśnij Enter w celu zakończenia rysowania.

Rysowanie strzałki

Kliknij na ikonę POLILINIA w pasku narzędzi RYSUJ:
Od punktu: - wskaż dowolny punkt, (punkt E),
Określ następny punkt lub [Łuk/Półszerokość/Cięciwa/Cofaj/Szerokość]: s, naciśnij
Enter,
Określ szerokość początkową <0.0000>: 1, naciśnij Enter,
Określ szerokość końcową <1.0000>: naciśnij Enter,
Określ następny punkt lub […]: @25,0, naciśnij Enter, (punkt F),
Ponownie zmień szerokość: s, naciśnij Enter,
Określ szerokość początkową <1.0000>: 4, naciśnij Enter,
Określ szerokość końcową <4.0000>:0, naciśnij Enter,
Określ następny punkt lub […]: @10,0, naciśnij Enter, (punkt G).

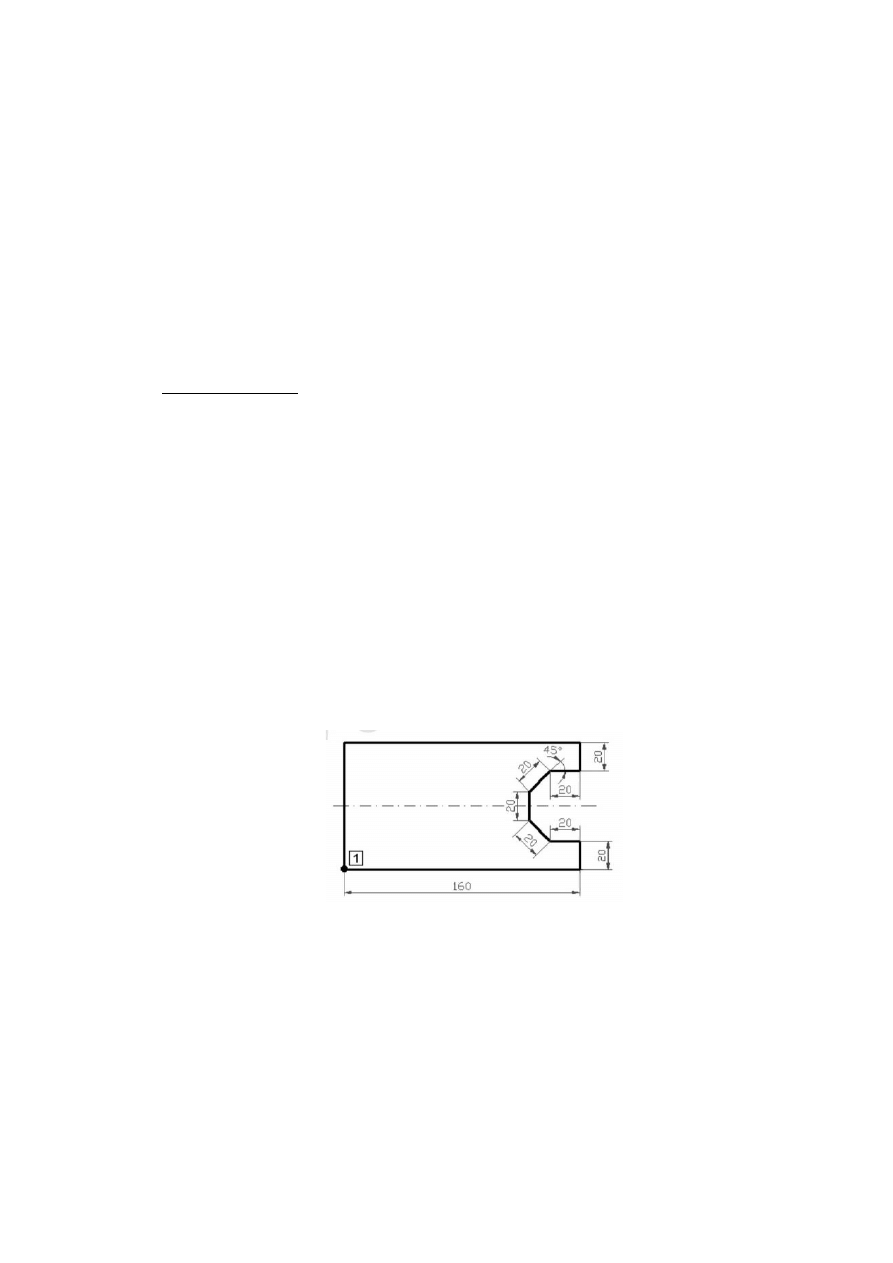

Zad 4.

Za pomocą polecenia linia narysować zarys płyty o wymiarach jak na rysunku:

Polecenie: linia, Enter
LINIA określ pierwszy punkt: 1
Określ następny punkt lub [Cofaj]: @160<0 Enter
Określ następny punkt lub [Cofaj]: @20<90 Enter
Określ następny punkt lub [Zamknij/Cofaj]: @20<180 Enter
Określ następny punkt lub [Zamknij/Cofaj]: @20<135 Enter
Określ następny punkt lub [Zamknij/Cofaj]: @20<90 Enter
Określ następny punkt lub [Zamknij/Cofaj]: @20<45 Enter
Określ następny punkt lub [Zamknij/Cofaj]: @20<0 Enter
Określ następny punkt lub [Zamknij/Cofaj]: @20<90 Enter
Określ następny punkt lub [Zamknij/Cofaj]: @160<180 Enter
Określ następny punkt lub [Zamknij/Cofaj]: Z Enter
