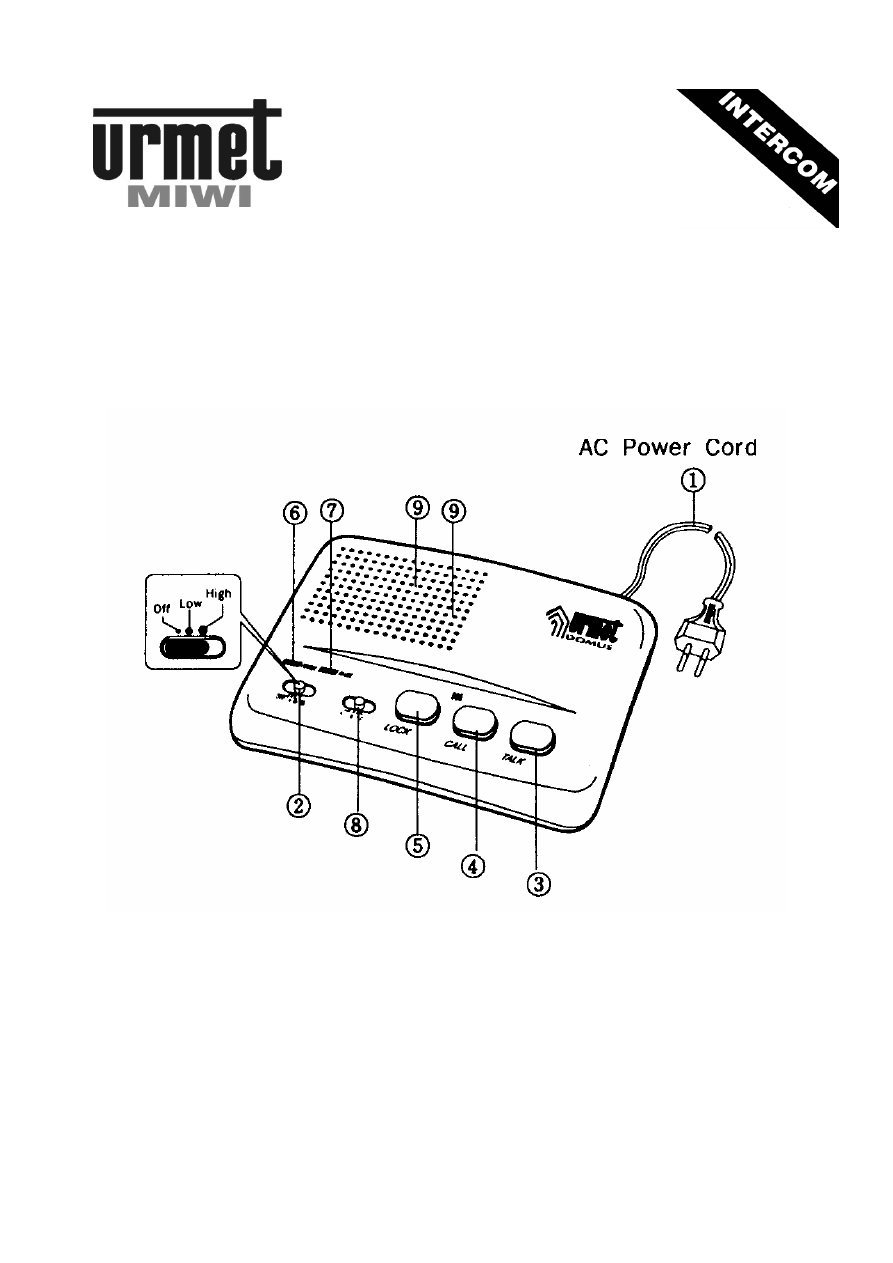

INTERKOM SIECIOWY  nr ref. 8203/1







1.  Przewód sieciowy (230V).
2.  Przełącznik włącz/wyłącz z dwustopniową regulacją głośności.



3.  Przycisk TALK - mówienie i słuchanie.



4.  Przycisk CALL - wywołanie.



5.  Przycisk LOCK - stałe nadawanie.



6.  Dioda  POWER - sygnalizacja włączenia urządzenia.



7.  Dioda   IN USE - sygnalizacja nadawania.



8.  Przełącznik wyboru kanału rozmównego (A-B-C).



9.  Głośnik/mikrofon.

Interkom sieciowy firmy URMET-DOMUS jest urządzeniem do łączności
wewnętrznej, wykorzystującym transmisje sygnału FM po sieci elektrycznej
220V. Dzięki temu wystarczy podłączyć interkom sieciowy do normalnego
gniazda sieciowego do skomunikowania się z innym interkomem sieciowym
podłączonym do tej samej sieci elektrycznej (tej samej fazy).
Interkom sieciowy posiada trzy kanały rozmówne A-B-C i akustyczny sygnał
wywołania. Sygnał wywołania jest przesyłany poprzez aktualnie ustawiony
kanał rozmówny.
Przełącznik (2) umożliwia włączenie interkomu i wybór odpowiedniego
poziomu głośności dla urządzenia.
Zaświecenie diody (6) sygnalizuje włączenie interkomu.
Wywoływania jest realizowane za pomocą przycisku CALL (4). Ta operacja
spowoduje wysłanie sygnału akustycznego do wszystkich przyłączonych do
sieci interkomów. Sygnał ten odebrany będzie przez interkomy które są
ustawione na ten sam kanał rozmówny co interkom wywołujący.
Naciśnięcie przycisku TALK (3) umożliwia nadawanie (mówienie), zwolnienie
przycisku umożliwia odbiór (słuchanie), na wcześniej wybranym kanale
rozmównym A lub B lub C.
Przycisk LOCK (5) daje możliwość włączenia interkomu w tryb stałego
nadawania (np.: do dozoru pokoju dziecięcego, dozoru chorej osoby, w
przypadku dyktowania dłuższego tekstu itp.). Aby uwolnić interkom z tej
funkcji wystarczy wycisnąć przycisk LOCK (5).
Stan nadawania jest sygnalizowany przez diodę (7).
Odległość na którą możliwa jest łączność interkomowa, jest uzależniona od
struktury sieci elektrycznej, ponieważ częstotliwość radiowa jest transmitowana
przewodem napięciowym doprowadzonym do biura lub mieszkania.
W przypadku komunikacji między oddzielnymi budynkami, w dużych
fabrykach lub biurach, jest wskazane konsultowanie się z lokalną jednostką
odpowiedzialną za sieć elektryczną (np.: elektryk zakładowy, lokalny Zakład
Energetyczny) w celu ustalenia czy spełnione są warunki tj. ta sama faza, ta
sama sieć elektryczna (wspólny transformator).







8203/1  Interkom sieciowy, pojedyncze urządzenie, trzy kanały rozmówne





UWAGA! Zalecane jest aby połączyć interkom do najbliższego gniazda
sieciowego. Niezbędne jest aby w gnieździe  sieciowym występowało napięcie
w tej samej fazie.





CHARAKTERYSTYKA





NR REF.



8203/1



Modulacja



FM



Odbiór/Nadawanie PLL
Zasilanie



230V~50Hz



Używane częstotliwości



A : 230 kHz
B : 260 kHz
C : 290 kHz



Wyjście RF

100 mW

Moc akustyczna

500 mW

Waga 450

g
