DEMONTAŻ - MONTAŻ : ZESPÓŁ OGRZEWANIA DODATKOWEGO

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

1. Przyrządy

2. Demontaż

Odłączyć akumulator sterowania .

Zdemontować :

Osłonę pod silnikiem

Zderzak przedni

UWAGA  :  W  czasie  odłączania  przewodów  paliwowych  ,  zabezpieczyć  się  przy  pomocy  szmaty  aby

uniknąć oblania się paliwem.

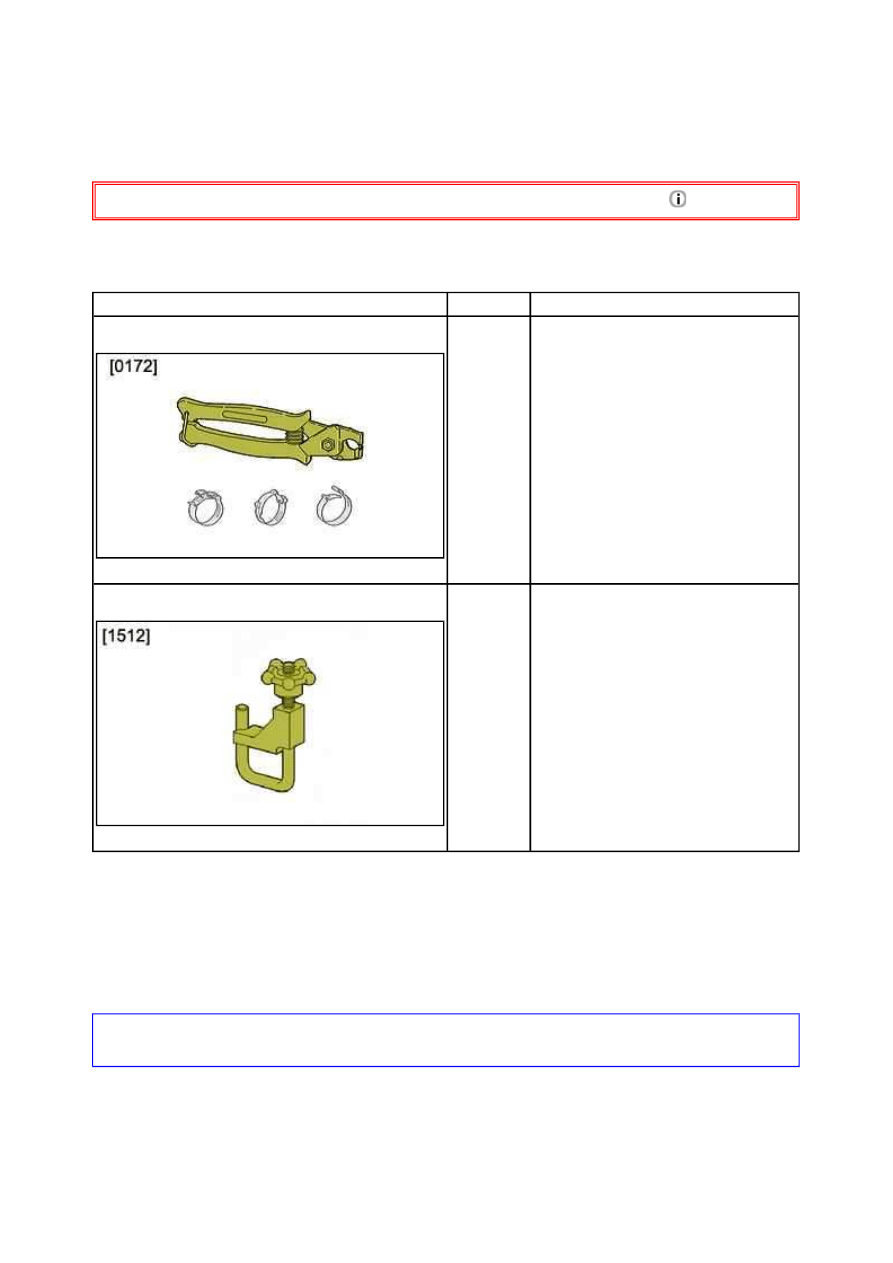

przyrząd

Oznaczenie Oznaczenie



Rysunek : E5AB0T5T

[0172]

Szczypce do demontażu opasek

zaciskowych CLIC



Rysunek : E5AB12WT

[1512]

Uchwyt do przewodów elastycznych

Strona 1 z 3

508 - B1GG01ENP0 - Demontaż - montaż : Zespół ogrzewania dodatkowego

2014-10-23

http://127.0.0.1:6090/affiche.do?ref=B1GG01ENP0&refaff=B1GG01ENP0&parent=...

background image

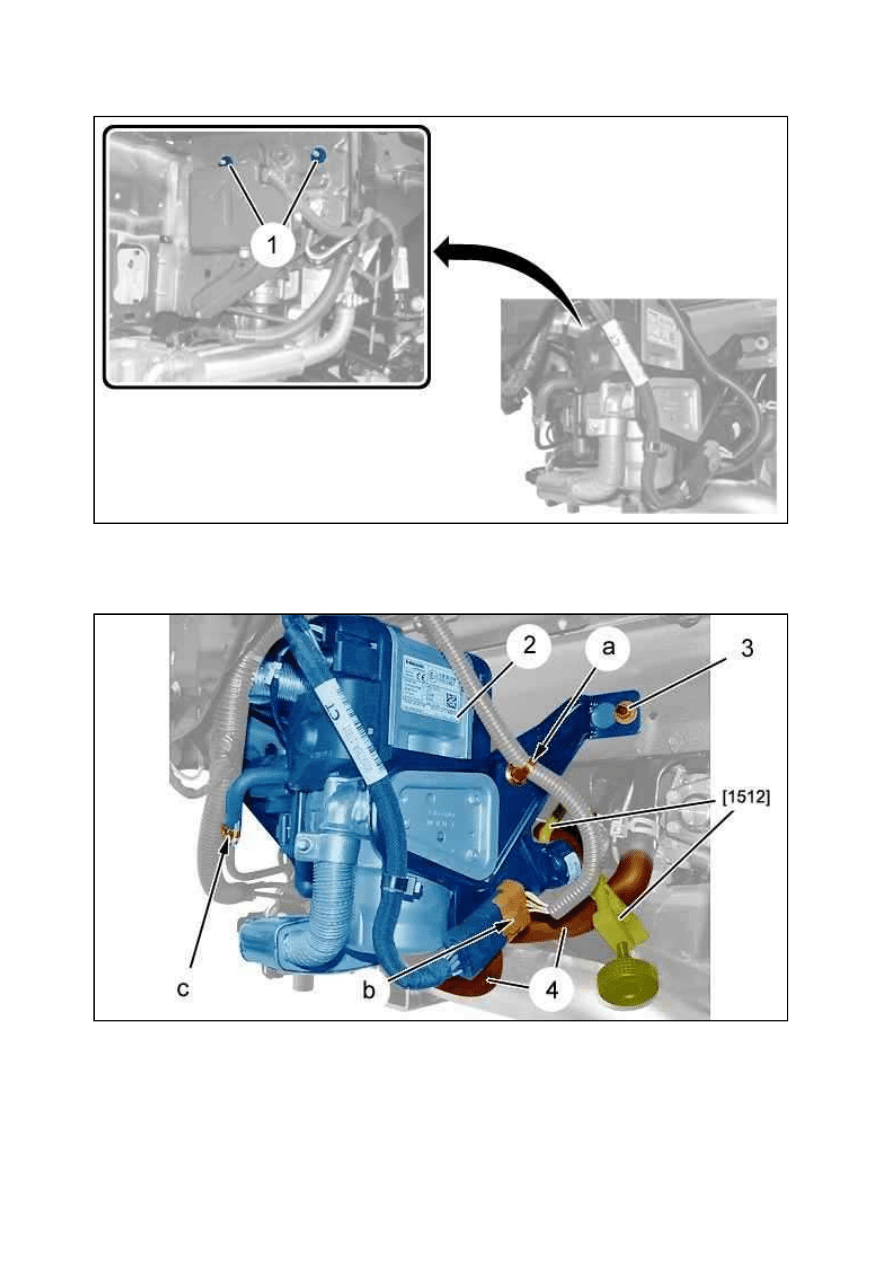

Zdemontować 2 nakrętki (1).

Odłączyć przewód zasilania paliwem (w "c") ; Za pomocą przyrządu [0172].

Zatkać elastyczny przewód zasilający paliwa .

Odłączyć złącze  (w "b").

Wypiąć wiązki  (w "a").

Umieścić zbiornik spustowy pod zespołem dodatkowego ogrzewania (2).



Rysunek : B1GG15HD



Rysunek : B1GG15ID

Strona 2 z 3

508 - B1GG01ENP0 - Demontaż - montaż : Zespół ogrzewania dodatkowego

2014-10-23

http://127.0.0.1:6090/affiche.do?ref=B1GG01ENP0&refaff=B1GG01ENP0&parent=...

background image

Założyć przyrządy [1512] na elastyczne przewody (4) .

Odłączyć 2 przewody giętkie (4) .

Zdemontować :

Nakrętka (3)

Dodatkowy zespół ogrzewania (2)

3. Montaż

Zamontować :

Dodatkowy zespół ogrzewania (1)

Nakrętka (3)

2 nakrętki (4)

Podłączyć elastyczne przewody (4) .

Zdemontować przyrządy [1512] z przewodów giętkich (4).

Wpiąć wiązkę (w "a").

Podłączyć złącze  (w "b").

Podłączyć przewód zasilania paliwa  (w "c") ; Za pomocą przyrządu [0172].

Zamontować :

Zderzak przedni

Osłonę pod silnikiem

Odpowietrzyć :

Układ paliwowy

 (Zespół ogrzewania dodatkowego)

Układ chłodzenia

Uzupełnić płyn chłodzący do właściwego poziomu (jeżeli zachodzi konieczność).

UWAGA : Wykonać czynności do wykonania po podłączeniu akumulatora.

Podłączyć akumulator .

Sprawdzić prawidłowe działanie zespołu ogrzewania dodatkowego.
