DEMONTAŻ-MONTAŻ : ZESPÓŁ SPRĘŻYNY AMORTYZATORA (TYŁ )
DEMONTAŻ-MONTAŻ : ZESPÓŁ SPRĘŻYNY AMORTYZATORA (TYŁ )
DEMONTAŻ-MONTAŻ : ZESPÓŁ SPRĘŻYNY AMORTYZATORA (TYŁ )
DEMONTAŻ-MONTAŻ : ZESPÓŁ SPRĘŻYNY AMORTYZATORA (TYŁ )
1. Demontaż
1. Demontaż
1. Demontaż
1. Demontaż
Podnieść i zablokować samochód, tak aby tylne koła wisiały w powietrzu.

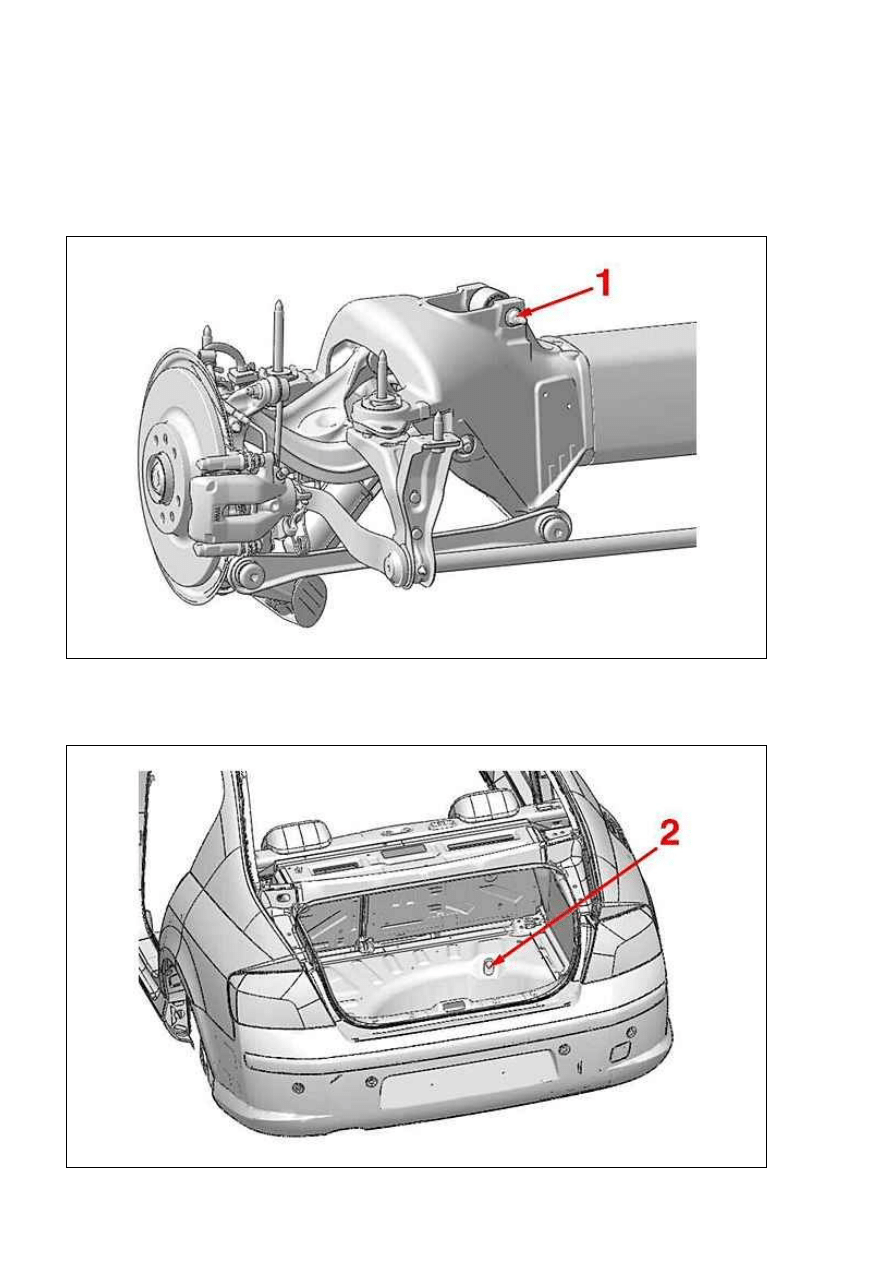

Rysunek : B3BKAG1D
Zdemontować : Górne mocowanie amortyzatora (1) .
Rysunek : B3BKAG2D
407 - B3BG27K1 - Demontaż-montaż : Zespół sprężyny amortyzatora (Tył ) http://127.0.0.1:6090/affiche.do?ref=B3BG27K1&refaff=B3BG27K1&...
1 z 3
2015-03-28 03:08
UWAGA
UWAGA
UWAGA
UWAGA : Dla strony prawej.
Podnieść dywanik koła zapasowego.
Zdemontować : Górna śruba mocująca amortyzatora (2).

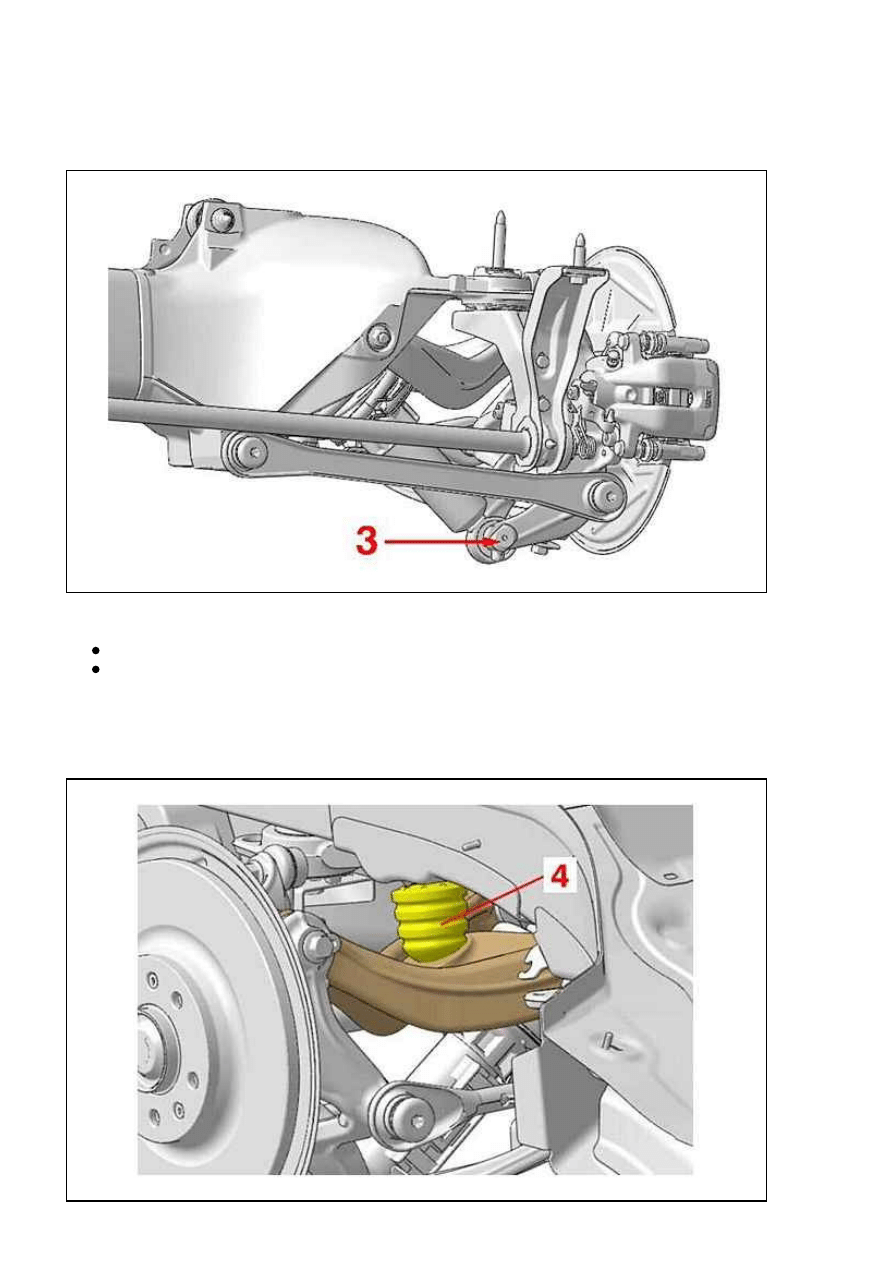

Rysunek : B3BKAG3D
Zdemontować :
Śruba ( 3) dolnego mocowania amortyzatora
Amortyzator (/)
2. Montaż
2. Montaż
2. Montaż
2. Montaż
407 - B3BG27K1 - Demontaż-montaż : Zespół sprężyny amortyzatora (Tył ) http://127.0.0.1:6090/affiche.do?ref=B3BG27K1&refaff=B3BG27K1&...
2 z 3
2015-03-28 03:08
Rysunek : B3BKAHJD
UWAGA
UWAGA
UWAGA
UWAGA : W przypadku pojazdów wyposażonych w amortyzatory dostosowane do trudnych warunków drogowych ;
Przy wymianie amortyzatorów : Wymieniać systematycznie górne odbojniki (4).
Zamocować amortyzatory (bez dokręcania) za pomocą nowych nakrętek .
Ustawić pojazd na wysokości odniesienia względem podłoża
Ustawić pojazd na wysokości odniesienia względem podłoża
Ustawić pojazd na wysokości odniesienia względem podłoża
Ustawić pojazd na wysokości odniesienia względem podłoża
.
Wykonywać czynności w kolejności odwrotnej do demontażu.
3. Momenty dokręcania
3. Momenty dokręcania
3. Momenty dokręcania
3. Momenty dokręcania
Oznaczenie
Oznaczenie
Oznaczenie
Oznaczenie Oznaczenie
Oznaczenie
Oznaczenie
Oznaczenie
daNm
daNm
daNm
daNm
(1)
(1)
(1)
(1)
Górne mocowanie amortyzatora 7.0
(2)
(2)
(2)
(2)
Dolne mocowanie amortyzatora 7.0
