DEMONTAŻ - MONTAŻ : ZESPÓŁ OGRZEWANIA DODATKOWEGO

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

1. Przyrządy

Rysunek : E5AP2RRD

[1] Szczypce do demontażu opasek zaciskowych CLIC 4145-T.

Rysunek : E5AP3JWD

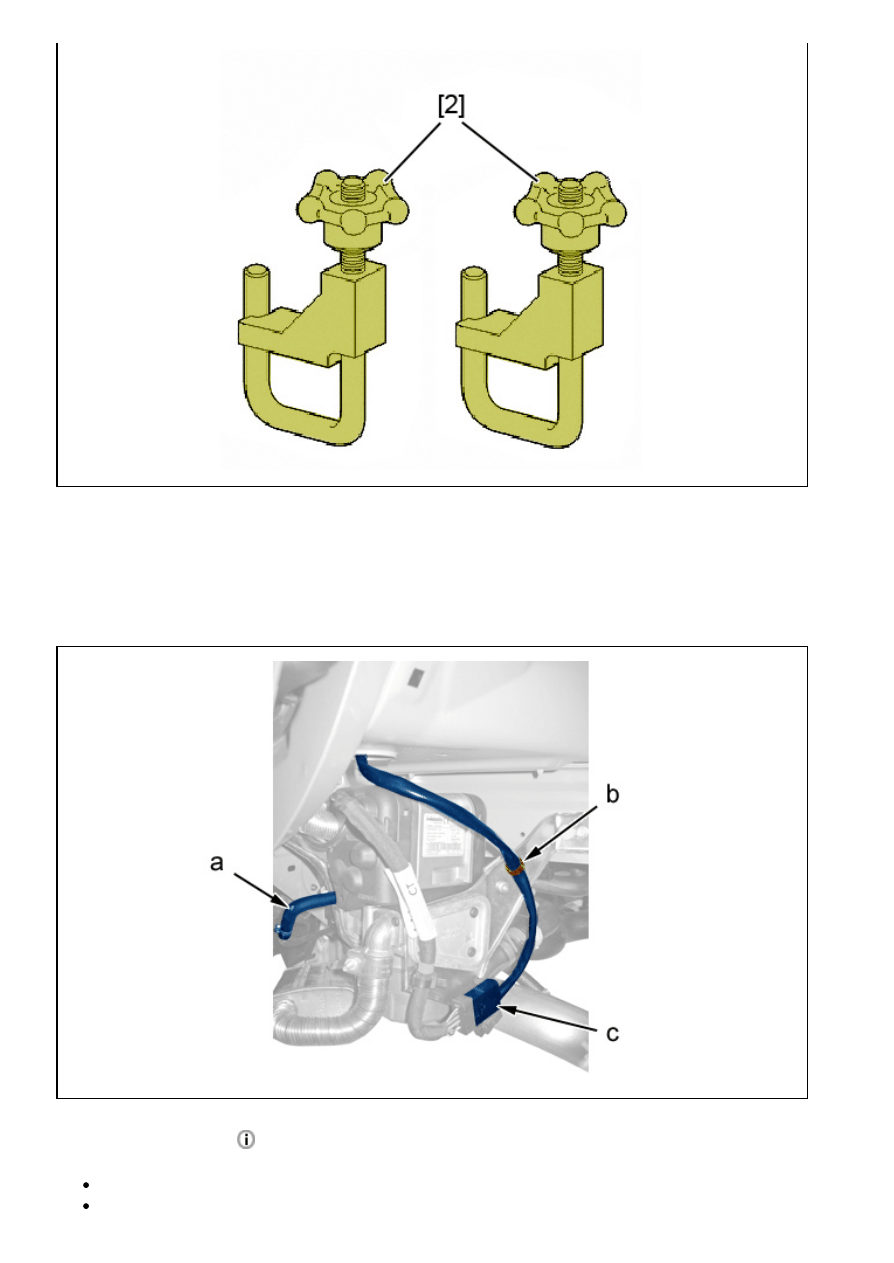

[2] Uchwyt do przewodów elastycznych (-).1512.

2. Demontaż

Rysunek : B1GG02RD

Odłączyć akumulator

 .

Zdemontować :

Zderzak przedni
Osłonę pod silnikiem

UWAGA  :  W  czasie  odłączania  przewodów  paliwowych  ,  zabezpieczyć  się  przy  pomocy  szmaty  aby  uniknąć
oblania się paliwem.

Odłączyć przewód zasilający paliwa ( w "a") ; Za pomocą narzędzia [1].
Zatkać elastyczny przewód zasilający paliwa .
Odłączyć złącze ( w "c").
Wypiąć wiązki  (w "b").

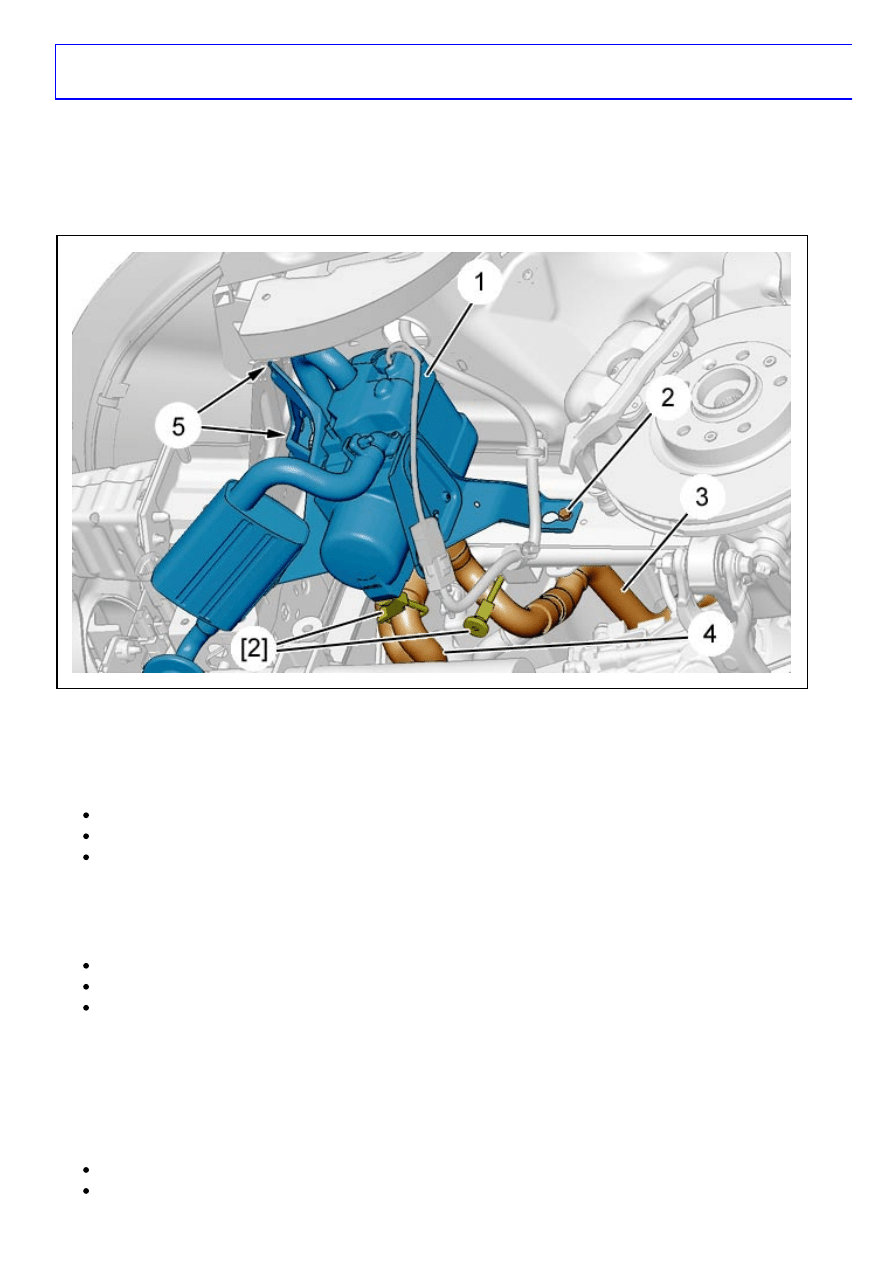

Rysunek : B1GG02SD

Umieścić zbiornik spustowy pod zespołem dodatkowego ogrzewania (1).
Założyć przyrządy [2] na elastyczne przewody (3), (4).
Odłączyć przewody giętkie (3), (4) .
Zdemontować :

2 nakrętki (5)
Śruba (2)
Dodatkowy zespół ogrzewania (1)

3. Montaż

Zamontować :

Dodatkowy zespół ogrzewania (1)
Śruba (2)
2 nakrętki (5)

Podłączyć elastyczne przewody (3), (4).
Zdemontować przyrządy [2] z przewodów giętkich (3), (4).
Wpiąć wiązkę (w "b").
Podłączyć złącze ( w "c").
Podłączyć ponownie : Przewód zasilający paliwa ( w "a") ; Za pomocą narzędzia [1].
Zamontować :

Osłonę pod silnikiem
Zderzak przedni

Odpowietrzyć :

Układ paliwowy

 (Zespół ogrzewania dodatkowego)

Układ chłodzenia

Uzupełnić płyn chłodzący do właściwego poziomu (jeżeli zachodzi konieczność).

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.
Sprawdzić prawidłowe działanie zespołu ogrzewania dodatkowego.
