Sprawdzanie pompy podwójnej

Niezbędne narzędzia specjalne, testery i urządzenia
pomiarowe oraz wyposażenie







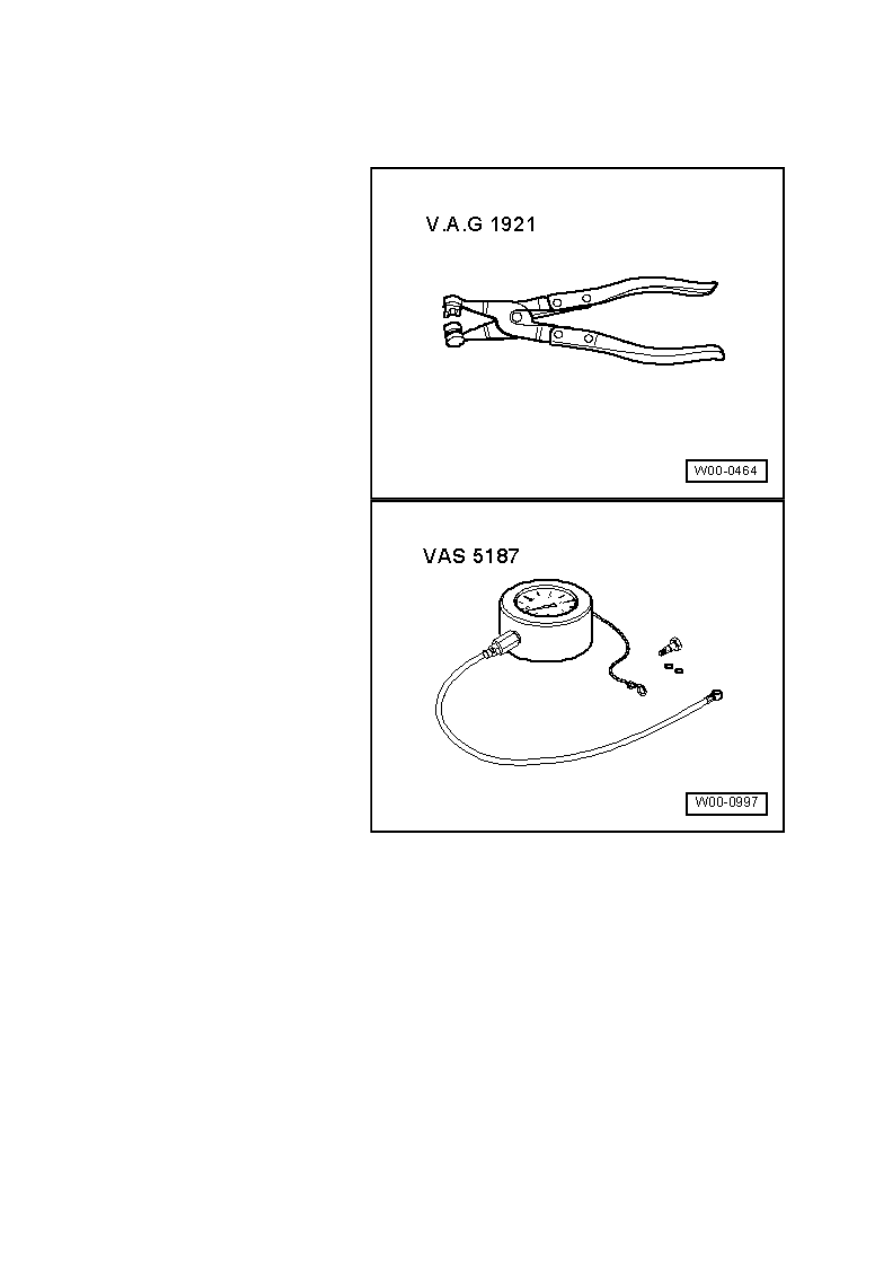

Szczypce do obejm sprężynowych
-V.A.G 1921-











Przyrząd do sprawdzania pompy
podwójnej -VAS 5187-







Przebieg czynności





Temperatura płynu chłodzącego
przynajmniej 85 °C.



    Pompowtryskiwacze sprawne

Przestrzeganie zasad zachowania
czystości

→ Rozdział

.

–

Wyjąć miarkę poziomu oleju -1- z
rurki prowadzącej.

–   Odczepić osłony.

–

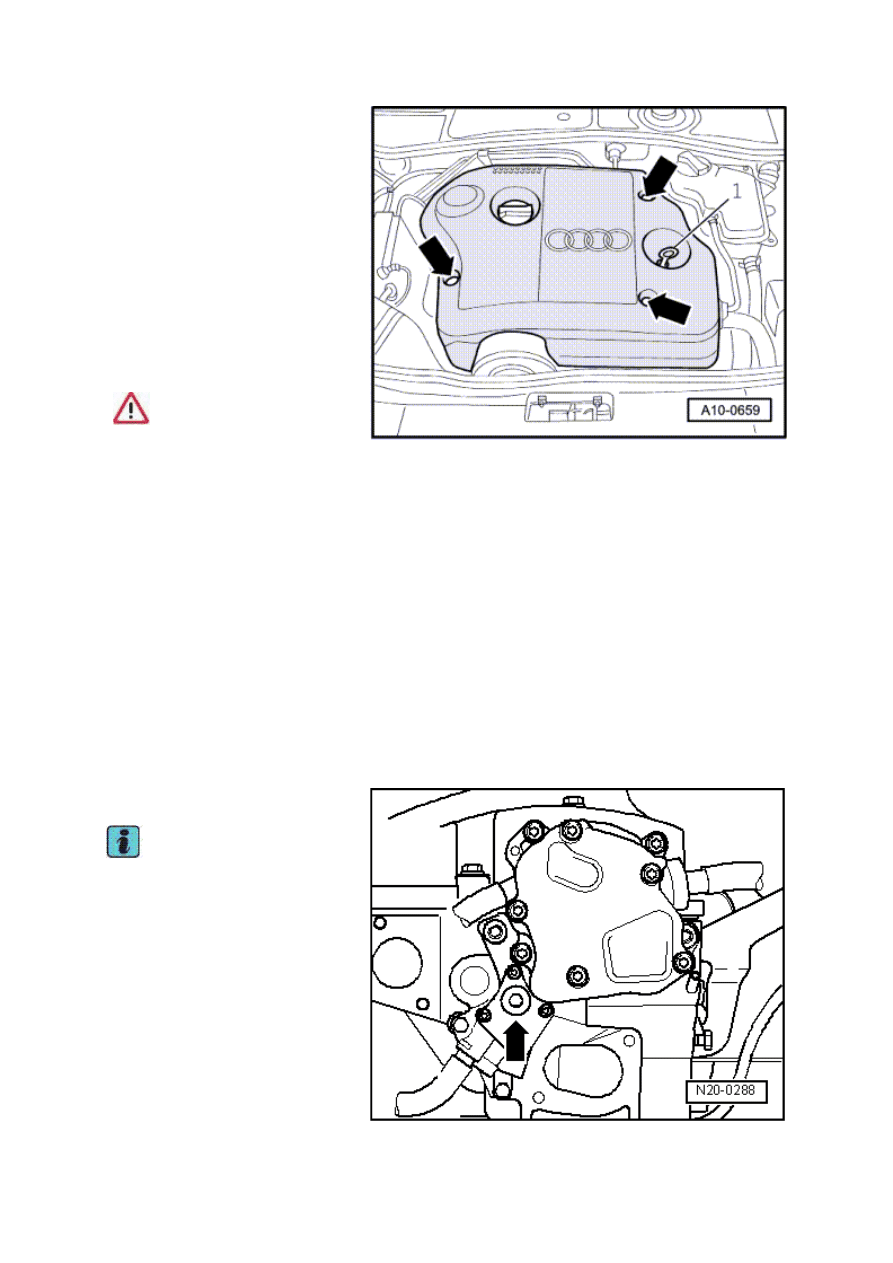

Wykręcić nakrętki -patrz strzałki- i
zdjąć osłonę silnika.

–

Wymontować wytłumienie
znajdujące się pod spodem.

–

Ponownie wsunąć miarkę poziomu
oleju w rurkę prowadzącą.

  UWAGA!





Układ paliwowy znajduje się pod
ciśnieniem! Przed otwarciem
układu wokół miejsca połączenia
rozłożyć czystą szmatkę.
Następnie obniżyć ciśnienie
przez ostrożne poluzowanie
miejsca połączenia.





Temperatura przewodów paliwa
lub paliwa w samochodach z
silnikiem z
pompowtryskiwaczami w
wyjątkowym przypadku może
wynosić do 100 °C. Przed
rozpoczęciem rozłączania
przewodów łączących paliwa
poczekać aż ostygną, gdyż
istnieje duże niebezpieczeństwo
poparzenia.





Nosić rękawice ochronne.





Założyć okulary ochronne.









–

Wykręcić śrubę zamykającą -patrz
strzałka-.

  Wsk

azówka

Dla przejrzystości rysunku pompa
podwójna jest pokazana przy
wymontowanym silniku.







–

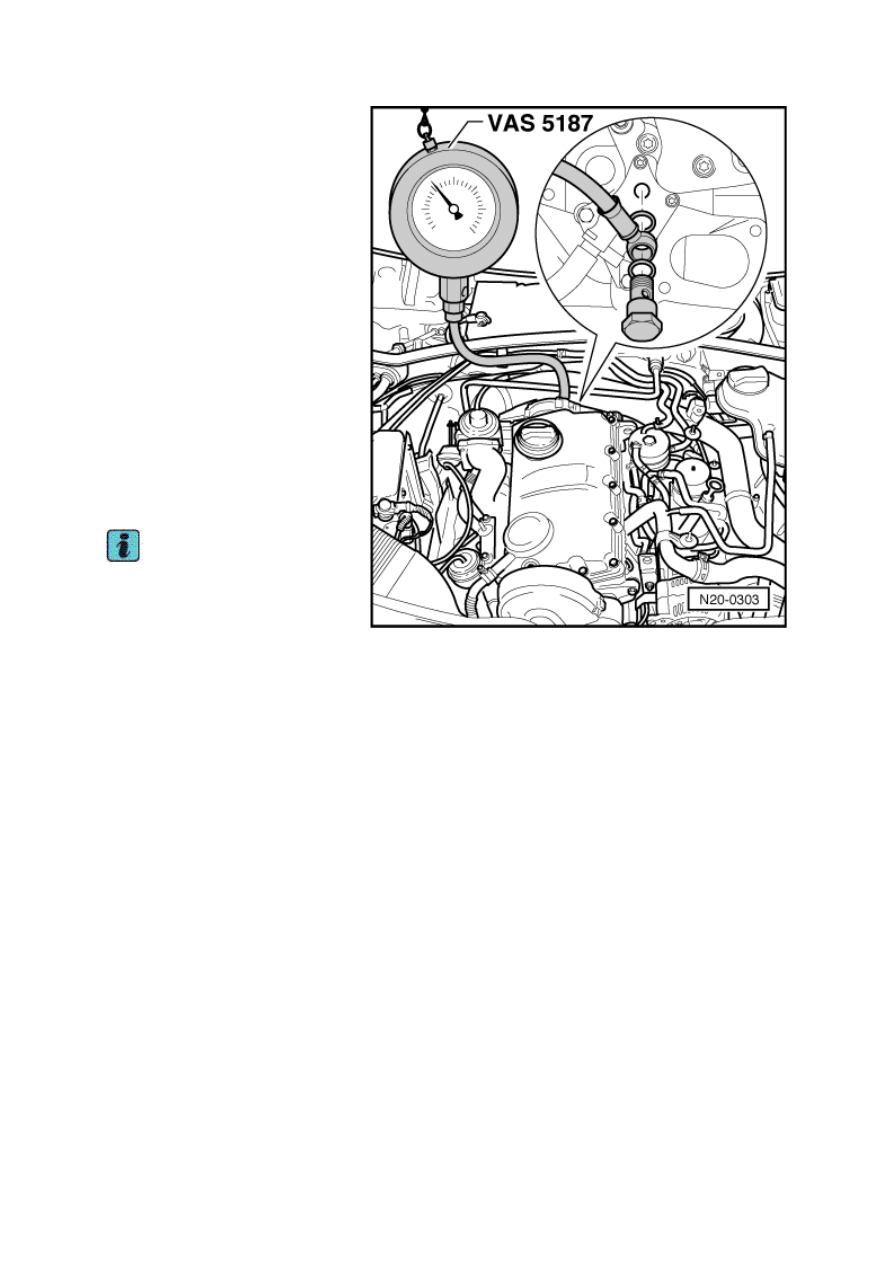

Podłączyć przyrząd do
sprawdzania pompy podwójnej -
VAS 5187-, jak pokazano na
rysunku.

–   Uruchomić silnik.
–   Podnieść obroty do 1500/min.

–

Odczytać ciśnienie na
manometrze:





Wartość wymagana: min. 3,5 bar.

Jeżeli nie uzyskano wartości
wymaganej:

–

Zacisnąć przewód powrotnego
obiegu paliwa pomiędzy filtrem
paliwa a pompą podwójną za
pomocą klamry do węży.

–   Podnieść obroty do 1500/min.

–

Odczytać ciśnienie na
manometrze:





Wartość wymagana: min. 3,5 bar.

Jeżeli nie uzyskano wartości
wymaganej:

–

wymienić pompę podwójną

→ Rozdział

.



Wskazówka

Po wymontowaniu manometru
dokręcić śrubę zamykającą
momentem 25 Nm. Pierścień
uszczelniający musi zostać
wymieniony na nowy.
