Agnieszka Krupa

























Organizowanie ruchu kolejowego
311[38].Z2.03










Poradnik dla ucznia






































Wydawca























Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy
Radom 2007

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





Recenzenci:
dr inż. Mateusz Zając
dr inż. Paweł Zając


Opracowanie redakcyjne:
mgr inż. Agnieszka Krupa



Konsultacja:
mgr inż. Halina Bielecka









Poradnik  stanowi  obudowę  dydaktyczną  programu  jednostki  modułowej  311[38].Z2.03
„Organizowanie  ruchu  kolejowego”,  zawartego  w  modułowym  programie  nauczania  dla
zawodu technik transportu kolejowego.


































Wydawca

Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom  2007

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





SPIS TREŚCI





1.  Wprowadzenie

2.  Wymagania wstępne

3.  Cele kształcenia

4.  Materiał nauczania

4.1.  Regulamin techniczny

4.1.1.  Materiał nauczania

4.1.2.  Pytania sprawdzające

11

4.1.3.  Ćwiczenia

11

4.1.4.  Sprawdzian postępów

12

4.2.  Rozkład jazdy a wykres ruchu pociągów

13

4.2.1.  Materiał nauczania

13

4.2.2.  Pytania sprawdzające

19

4.2.3.  Ćwiczenia

19

4.2.4.  Sprawdzian postępów

22

4.3.  Zdolność przepustowa szlaku i stacji

23

4.3.1.   Materiał nauczania

23

4.3.2.  Pytania sprawdzające

30

4.3.3.  Ćwiczenia

31

4.3.4.  Sprawdzian postępów

32

4.4.  Organizacja przewozów pasażerskich i towarowych

33

4.4.1.  Materiał nauczania

33

4.4.2.  Pytania sprawdzające

37

4.4.3.  Ćwiczenia

38

4.4.4.  Sprawdzian postępów

39

5.  Sprawdzian osiągnięć

40

6.  Literatura

45




background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





1.  WPROWADZENIE

















Poradnik  będzie  Ci  pomocny  w  przyswajaniu  wiedzy  dotyczącej  organizowania  ruchu

kolejowego.

W poradniku zamieszczono:



Wymagania  wstępne,  czyli  wykaz  niezbędnych  umiejętności,  które  powinieneś  mieć
opanowane, aby przystąpić do realizacji programu jednostki modułowej.



Cele kształcenia programu jednostki modułowej.



Materiał  nauczania  (rozdział  4),  który  umożliwia  samodzielne  przygotowanie  się  do
wykonania  ćwiczeń  i  zaliczenia  sprawdzianów.  Obejmuje  on  również  ćwiczenia,  które
zawierają:

­  wskazówki  potrzebne  do  realizacji  ćwiczenia.  Jeżeli  masz  trudności  ze

zrozumieniem  tematu  lub  ćwiczenia,  to  poproś  nauczyciela  o  wyjaśnienie
i ewentualne sprawdzenie, czy dobrze wykonujesz daną czynność,

­  pytania sprawdzające wiedzę potrzebną do wykonania ćwiczenia,
­  sprawdzian postępów.



Zestaw  zadań  testowych  sprawdzających  Twoje  opanowanie  wiedzy  i  umiejętności
z zakresu  całej  jednostki.  Zaliczenie  tego  testu  jest  dowodem  osiągnięcia  umiejętności
określonych w programie jednostki modułowej.
Jednostka modułowa „Organizowanie ruchu kolejowego”, której treści teraz poznasz jest

jednym z elementów niezbędnych do poznania zasad eksploatacji taboru kolejowego.

Materiał nauczania jednostki modułowej jest bardzo obszerny, dlatego też, aby opanować

kompleksowo  zalecany  materiał  nauczania  i  wykonać  niektóre  ćwiczenia,  powinieneś
skorzystać z wielu dodatkowych źródeł informacji wskazanych w bibliografii.


























background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”



































Schemat układu jednostek modułowych



311[38].Z2

Prowadzenie ruchu

kolejowego



311[38].Z2.01

Zastosowanie

sygnalizacji kolejowej

311[38].Z2.02

Stosowanie urządzeń

sterowania ruchem

kolejowym i łączności



311[38].Z2.03

Organizowanie ruchu

kolejowego





311[38].Z2.05

Sterowanie ruchem

kolejowym

311[38].Z2.04
Wykonywanie

manewrów taborem

kolejowym

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





2.  WYMAGANIA WSTĘPNE







Przystępując do realizacji programu jednostki modułowej powinieneś umieć:



korzystać z różnych źródeł informacji,



czytać proste rysunki techniczne,



wykonywać proste rysunki techniczne,



rozpoznawać przewozy pasażerskie i towarowe,



określać i rozpoznawać pociągi pasażerskie i towarowe,



rozpoznawać tabor kolejowy,



klasyfikować linie kolejowe,



wykonywać proste obliczenia matematyczne,



określać i rozpoznawać stacje kolejowe,



rozróżniać i określać proste elementy stacji,



korzystać z informacji zawartych w dokumentacji technicznej,



odczytywać plany schematyczne stacji i urządzeń.






background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





3.  CELE KSZTAŁCENIA







W wyniku realizacji programu jednostki modułowej powinieneś umieć:



zorganizować pracę własną i podległych pracowników,



powiadomić drużyny pociągowe o obowiązujących ostrzeżeniach,



prowadzić dokumentację dotyczącą czynności służbowych,



zorganizować ruch pociągów na szlakach i posterunkach ruchu,



współpracować z różnymi służbami w szczególnych warunkach ruchu kolejowego,



zorganizować i zastosować ruch pociągów zgodnie z procedurami w stanach awaryjnych,
zagrożeniach i wypadkach,



zastosować  przepisy  bezpieczeństwa  i  higieny  pracy,  ochrony  przeciwpożarowej
i ochrony środowiska podczas ruchu kolejowego.



background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





4.  MATERIAŁ NAUCZANIA







4.1.  Regulamin techniczny


4.1.1. Materiał nauczania













Nadzór  nad  organizowaniem  i  przebiegiem  ruchu  towarowego,  od  planowania

uruchomienia  pociągów  aż  do  ich  doprowadzenia  do  stacji  docelowych,  wymaga  udziału
dyspozytorów przewozu. Wynika to z wielu przyczyn do których zalicza się:



realizowanie  ruchu  towarowego  w  przerwach  w  ruchu  pasażerskim,  który  ma
pierwszeństwo,



niestabilny  potok  ładunków,  a  wiec  i  pociągów  towarowych,  co  zmusza  nadzór
operatywny do śledzenia całego procesu przewozowego,



różnorodne  formy  przewozów  ładunków  wymagają  właściwego  dopilnowania  tych
pociągów, aby uzyskać lepsze efekty obrotu taboru,



niezrównoważenie popytu na usługi przewozowe z możliwościami kolei,



zawodność urządzeń kolejowych, będąca przyczyną zakłóceń w ruchu pociągów,



intensywnie prowadzona modernizacja urządzeń stałych, która wymaga wielogodzinnych
zamknięć torów i operatywnego kierowania ruchem pociągów towarowych,



niepełne wyposażenie stanowisk pracy w urządzenia pozwalające terminowo i bezbłędnie
informować się wzajemnie o podejściu ładunków i wagonów do określonych stacji.

Nadzór dyspozytorski ma następujące wyspecjalizowane zespoły:



pociągowy – sprawujący nadzór nad prowadzeniem ruchu pociągów,



lokomotywowy – kontrolujący gospodarkę pojazdami trakcyjnymi wraz z drużynami,



wagonowy  –  zajmujący  się  dyspozycjami  dotyczącymi  wagonów  towarowych  i  ich
przygotowaniem do przewozów.
Nadzór  nad  wagonami  jest  najważniejszy  na  szczeblu  stacji,  natomiast  przebieg

pociągów interesuje w różnym stopniu wszystkie szczeble zarządzania.


Stacje  osobowe  i  postojowe  formujące  składy  pociągów  pasażerskich  mają  obowiązek

należytego gospodarowania wagonami w ścisłej współpracy z wagonowniami.

Prowadzenie  ruchu  pociągów  zgodnie  z  rozkładem  jazdy  zależy  od  właściwego

wykonania  obowiązków  służbowych  pracowników  służb:  ruchu,  handlowo  –  przewozowej,
trakcji, wagonów, drogowej  i automatyki. W służbie ruchu regularność uruchamiania i  jazdy
pociągów  zależy  od  właściwej  pracy  posterunków  ruchu  i  poszczególnych  pracowników
zatrudnionych  na  stanowiskach  pracy  związanych  z  ruchem  pociągów  oraz  personelu
nadzorującego na wszystkich szczeblach zarządzania.

Na PKP stosowane są następujące kontrole jazdy pociągów:



bieżąca  –  polegająca  na  bezpośredniej  obserwacji  pracy  personelu  wykonawczego  oraz
w oparciu o prowadzoną na bieżąco dokumentację,



następcza  (wtórna)  –  prowadzona  na  podstawie  analizy  dokumentacji  dyspozytorskiej,
pociągowej oraz raportów,



doraźna  –  prowadzona  przez  organa  kontrolne  oraz  innych  przydzielonych  do  kontroli
pracowników,  polegająca  na  śledzeniu  jazdy  wybranych  pociągów  oraz  czynności
pracowników związanych z ruchem pociągów pasażerskich.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





Regulamin  techniczny  jest  to  usystematyzowany  pod  względem  treści  i  układu  opis

urządzeń technicznych i wyposażenia stacji oraz podległych jej posterunków ruchu, precyzuje
on  także  zakres  i  sposób  wykonywania  pracy  przez  wszystkie  komórki  stacji,
z uwzględnieniem ich indywidualnych warunków miejscowych.

Powiązanie regulaminu z przepisami oraz z instrukcjami służbowymi obowiązującymi na

PKP polega na tym, że regulamin techniczny:



powinien uwzględniać przepisy i instrukcje oraz stosować je odpowiednio do warunków
miejscowych  pracy,  przy  czym  żadne  postanowienie  tego  regulaminu  nie  może  być
sprzeczne z przepisami ogólnie obowiązującymi,



nie powinien zawierać wyciągów i cytatów z ogólnie obowiązujących na PKP przepisów
i instrukcji ani też powołań na inne paragrafy,



nie  może  zawierać  takich  załączników,  jak  okólniki,  zarządzenia  i  rozporządzania,  lecz
powinien  w  poszczególnych  postanowieniach,  stanowiących  treść  regulaminu,
uwzględniać sposób uregulowania spraw poruszanych w tych dokumentach,



używa  określeń  jednoznacznych  i  konsekwentnie  jednolitych,  a  także  stosuje
terminologię zgodną z obowiązującymi przepisami i instrukcjami,



zawiera dane zgodne za stanem rzeczywistym.



Regulamin techniczny składa się z trzech części:



części stałej,



dodatku do części stałej,



części zmiennej.
Część stała regulaminu technicznego powinna być opracowana na druku serii R 143 lub

w  formie  wydruku  komputerowego  z  zachowaniem  podziału  i  układu  wskazanego
w Instrukcji Ir 3 (R 9). Do regulaminu technicznego nie należy włączać działek, których treść
nie  dotyczy  posterunku  ruchu,  dla  którego  sporządzany  jest  ten  regulamin.  W  przypadku
opracowania  regulaminu  technicznego  w  formie  wydruku  komputerowego  treść  i  układ
opracowywanych  działek  mogą  być  pomniejszone  o  postanowienia  nie  dotyczące  danego
posterunku ruchu.

Do części stałej regulaminu powinny być dołączone plany schematyczne, tablice zależno-

ści, wykazy  sprzecznych przebiegów (przy urządzeniach przekaźnikowych), plany urządzeń
sterowania  ruchem,  wykaz  urządzeń  oddziaływania  pociągu,  szkic  sytuacyjny  stacji
i sąsiednich  szlaków,  opisy  obsługi  zapasowego  źródła  zasilania,  pulpitu  nastawczego,
przekaźnikowo – komputerowych urządzeń sterowania ruchem kolejowym (srk), powtarzaczy
samoczynnej  sygnalizacji  przejazdowej  i  innych  urządzeń  srk występujących  na  danej  stacji
o  ile  ich  obsługa  nie  została  uregulowana  w  instrukcjach  serii  Ie  i  instrukcjach  obsługi
stanowiących oddzielne opracowania.

Wyżej  wymieniona  dokumentacja  stanowi  integralną  część  regulaminu  i  powinna  być

umieszczona w końcu części stałej i przesznurowana w ten sposób, aby po wyłożeniu można
było jednocześnie rozpatrywać dowolną działkę regulaminu. Plan schematyczny stacji, plany
urządzeń  srk,  tablice  zależności,  wykazy  sprzecznych  przebiegów  oraz  opisy  obsługi
urządzeń  sterowania  ruchem  kolejowym,  o  ile  wszycie  ich  do  części  stałej  jest  utrudnione,
mogą znajdować się w teczce z umieszczonym w niej trwale wykazem zawartości.

Dodatek  do  części  stałej  stanowiący  uzupełnienie  części  stałej  regulaminu  powinien

zawierać:



regulaminy

techniczne

posterunków

bocznicowych,

odstępowych,

osłonnych,

pomocniczych przydzielonych do danej stacji jako stacji wyznaczonej,



regulaminy  obsługi  bocznic  stacyjnych,  szlakowych,  ładowni,  stacji  zamkniętych  dla
potrzeb  technicznych,  przejazdów,  przejść,  itp.  przydzielonych  do  stacji  pod  względem
administracyjnym lub przez stacje obsługiwanych.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





Część  zmienna  powinna  zawierać  załączniki  o charakterze zmiennym,  zależne  ściśle  od

zmian rozkładu jazdy pociągów. Załączniki powinny być zszyte wraz z wykazem zawartości.

W  części  stałej  regulaminu  w  działce 25  należy  umieścić  nie  objęte  niniejszą  instrukcją

dodatkowe  postanowienia,  jeżeli  dotyczą  one  techniki  prowadzenia  ruchu  i  wynikają
z zarządzeń. Po włączeniu do części stałej i dodatku do części stałej regulaminu technicznego
potrzebnej  liczby  kart  należy  je  odpowiednio  umieścić  w  twardych  okładkach  koloru
czerwonego  odpowiednio  opisanych,  zaopatrzyć  w  spis  zawartości  i  całość  przesznurować
w taki  sposób  aby  pozostały  końce  sznurka  długości  ok.  10cm,  na  które    zostanie  nałożona
pieczęć.

Plany  schematyczne,  tablice  zależności  i  schematy  powinny  być  złożone  według

znormalizowanego  formatu  A  4.  Wykazy  przebiegów  (przy  urządzeniach  przekaźnikowych)
mogą być także innego formatu.

Strony  regulaminu  powinny  być  kolejno  ponumerowane.  Wszystkie  plany,  tablice,

wykazy i schematy należy numerować kolejno oraz wyszczególnić w wykazach zawartości.

W  każdym  regulaminie  lub  wyciągu  z  regulaminu  należy  podać  wszystkie  niezbędne

postanowienia, które zobowiązane są znać określone grupy pracowników.

Dla posterunków nowo otwieranych, regulaminy należy przygotować w takim czasie, aby

z  chwilą  otwarcia  pracownicy  mogli,  po  uprzednim  zapoznaniu,  posługiwać  się
zatwierdzonym aktualnym regulaminem i wyciągami z niego.

Dla  posterunków  ruchu  będących  w  przebudowie  oraz  dla  tworzonych  odcinków

zdalnego  prowadzenia  ruchu,  opracowanie  regulaminów  dokonuje  się  z  takim  wyliczeniem,
aby  z  chwilą  oddania  przebudowanych  (rozbudowanych)  układów  torowych,  urządzeń
sterowania  ruchem  kolejowym  itp.  pracownicy  mogli po  uprzednim  zapoznaniu,  posługiwać
się zatwierdzonym, aktualnym regulaminem i wyciągami z niego.

Dla każdego posterunku technicznego, na którym nie ma egzemplarza regulaminu należy

sporządzić wyciąg z tego regulaminu. Wyciąg z regulaminu technicznego powinien zawierać
w zależności od potrzeb następujące dane:



plan  schematyczny  całego  posterunku  ruchu  lub  tylko  okręgu  nastawczego  (rejonu
pracy), oraz plany urządzeń srk i tablice zależności,



sposób prowadzenia ruchu na przyległych szlakach (odstępach),



wykaz posterunków technicznych na stacji,



przejazdy i przejścia na stacji i przyległych szlakach oraz regulaminy obsługi przejazdów
i przejść obsługiwanych przez personel stacji,



tory stacyjne znajdujące się w danym okręgu (rejonie) i ich przeznaczenie,



wykaz rozjazdów, wykolejnic znajdujących się w okręgu nastawczym,



urządzenia łączności na posterunku technicznym,



porządek i czas zgłaszania się i obejmowania dyżuru,



ewidencja ostrzeżeń doraźnych i wydawanie rozkazów pisemnych,



ochrona przeciwpożarowa,



oświetlenie na stacji,



obsługa odłączników sieci trakcyjnej,



postanowienia nie objęte treścią poprzednich działek,



wjazd pociągu na sygnał zezwalający na semaforze,



wjazd pociągu na sygnał zastępczy „Sz" lub rozkaz pisemny,



wyjazd pociągu,



prowadzenie ruchu na przebiegi niezorganizowane,



stosowanie środków pomocniczych zabezpieczających, ostrzegających,



warunki jednoczesnego przyjmowania pociągów z różnych kierunków,



warunki jednoczesnego wyprawiania i przyjęcia pociągów z tego samego kierunku,

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





10



obsługa urządzeń srk w szczególnych przypadkach,



postępowanie stacji w przypadku zbiegnięcia wagonów,



przyjmowanie  pociągów  z  ładunkiem  niebezpiecznym  i  przekroczoną  skrajnią
ładunkową,



sposoby zabezpieczenia wagonów, składów pociągów, maszyn drogowych,



podział czynności pracowników,



postępowanie przy pociągach  bez obsady konduktorskiej i postępowanie przy pociągach
towarowych z jednoosobową obsadą pojazdów trakcyjnych bez drużyny konduktorskiej,



regulamin  prowadzenia  ruchu  dwukierunkowego  po  torze  szlaku  dwutorowego  przy
czynnych obu torach,



prowadzenie ruchu na szlakach o większym pochyleniu,



prowadzenie ruchu pociągów po jednym torze w obu kierunkach przy nieprzewidzianym
zamknięciu jednego z torów szlaku dwutorowego,



bezpieczeństwo i higiena pracy,



regulamin pracy manewrowej,



regulamin jazd pojazdów trakcyjnych na stacji,



regulamin obsługi przejazdu,



plan odstawiania i podstawiania składów pociągów pasażerskich,



plan dodawania wagonów do pociągów pasażerskich,



plan przejścia lokomotyw,



wyciąg z rozkładu jazdy pociągów,



skorowidz zmian i uzupełnień wniesionych do regulaminu.

Jeżeli  jedno  pomieszczenie  jest  siedzibą  dla  kilku  posterunków  zwrotniczych

(nastawniczych),  to  nie  należy  sporządzać  oddzielnych  wyciągów  dla  każdego  z  tych
posterunków, lecz jeden wyciąg dla wszystkich zatrudnionych tam pracowników.

Personel  posterunku  technicznego  powinien  mieć  zawsze  do  dyspozycji  aktualny

regulamin techniczny lub wyciąg z tego regulaminu.

Odrębna okładka kartonowa (tzw. część II) regulaminu technicznego zawiera: spis treści,

regulaminy techniczne posterunków ruchu oraz regulaminy obsługi punktów ekspedycyjnych
przydzielonych do stacji.

Część II jest opieczętowana okrągłą lakową pieczęcią, na każdym egzemplarzu powinien

znajdować  się  odcisk  okrągłej  pieczęci  stacji.  W  dodatku  do  części  stałej  są  wskazane
sposoby pracy oraz obsługi urządzeń zabezpieczenia ruchu kolejowego i łączności.

Działki

stanowiące

część

zmienną

regulaminu

technicznego

powinny

być

przechowywane w oddzielnej teczce. Na okładce teczki  należy umieścić  następujące  napisy:
„Część  zmienna  regulaminu  technicznego  stacji  (posterunku,  odcinka)..........................",  pod
nim  „Obowiązuje  od  dnia  .....................  20......  r.  Zamiast  na  okładce,  napis  dotyczący  daty
obowiązywania może być umieszczony na pierwszej stronie części zmiennej regulaminu.

Część  zmienna  jest  nieodłączną  częścią  egzemplarza  regulaminu  technicznego  stacji

z cechą  „S"  lub  „O".  Działki  znajdujące  się  w  części  zmiennej  powinny  być  uaktualnione
w każdym przypadku wprowadzenia zmian w rozkładzie jazdy.

Działkę  należy  opracować  dla  stacji,  na  których  pociągi  pasażerskie  kończą

i rozpoczynają  jazdę.  Przy  jej  sporządzaniu  można  posługiwać  się  załączonym  wzorem  lub
opracować  działkę  w  postaci  wykresu  na  okres  doby.  Na  wykresie  powinno  być
uwidocznione  zajęcie  torów  postojowych,  a  w  razie  potrzeby  również  zajęcie  torów
peronowych  na  stacjach  osobowych  przez  składy  pociągów  pasażerskich  kończących
i rozpoczynających jazdę na stacji.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





11

W  regulaminach  technicznych  stacji  postojowych  należy  opracować  wykresy  zajęcia

torów  przyjazdowych,  postojowych  i  odjazdowych  przez  składy  pociągów  pasażerskich,
podlegające  obróbce  na  tej  stacji  ze  wskazaniem  czynności,  jakie  wykonuje  się
w poszczególnych miejscach.



4.1.2. Pytania sprawdzające


Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Na czym polega nadzór nad pracą przewozową stacji?
2.  Co to jest regulamin techniczny stacji?
3.  W jakim celu sporządzany jest regulamin techniczny stacji?
4.  Z jakich dodatków składa się regulamin techniczny?
5.  Jakie informacje powinny znajdować się w regulaminie technicznym stacji?
6.  Jakie  informacje  powinny  znajdować  się  w  wyciągu  regulaminu  technicznego  dla

posterunku?

7.  Jakie informacje zawiera część zmienna regulaminu technicznego stacji?


4.1.3. Ćwiczenia





Ćwiczenie 1



Korzystając  z  dodatkowej  literatury,  zawartej  w  bibliografii  i  instrukcjach  kolejowych

sporządź wykaz działek wchodzących w skład regulaminu technicznego stacji.


Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać  się  z  wykazem  literatury  i  dobrać  instrukcję  regulującą  zasady  opracowania

regulaminu technicznego stacji,

2)  odszukać informacje dotyczące działek regulaminu technicznego,
3)  sporządzić wykaz działek regulaminu technicznego,
4)  zaprezentować wykonane ćwiczenie na forum grupy.


Wyposażenie stanowiska pracy:



instrukcja o sporządzaniu regulaminów technicznych,



literatura z rozdziału 6 poradnika dla ucznia.


Ćwiczenie 2


Dla  posterunku  technicznego,  na  którym  nie  ma  egzemplarza  regulaminu  technicznego

stacji,  sporządza  się  jego  wyciąg.  Określ,  jakie  działki  regulaminu  powinny  znajdować  się
w wyciągu regulaminu.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z materiałem nauczania rozdziału 4.1. poradnika dla ucznia,
2)  sporządzić wykaz działek regulaminu technicznego, które są sporządzane dla posterunku

technicznego na którym nie ma regulaminu,

3)  zaprezentować i omówić wykonane ćwiczenie.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





12

Wyposażenie stanowiska pracy:



instrukcja Ir 3 (R9).



4.1.4. Sprawdzian postępów




Czy potrafisz:



Tak



Nie

1)  określić, co to jest regulamin techniczny stacji?





2)  podać, w jakim celu sporządzany jest regulamin techniczny stacji?





3)  określić, z jakich dodatków składa się regulamin technicznym stacji?





4)  określić,  jakie  działki  powinny  znajdować  się  w  regulaminie

technicznym stacji?









5)  wskazać,  jakie  działki  znajdują  się  w  wyciągu  z  regulaminu

technicznego stacji?











background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





13

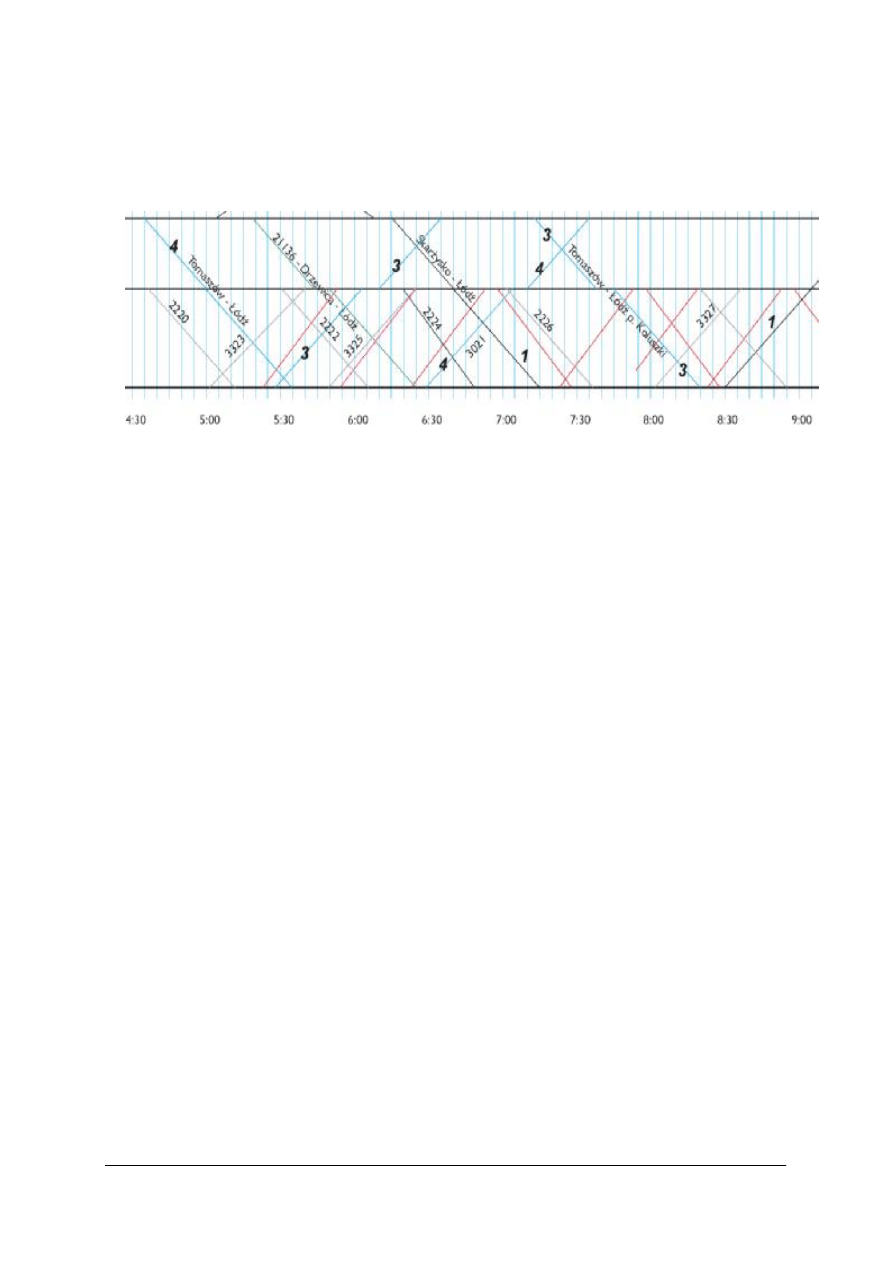

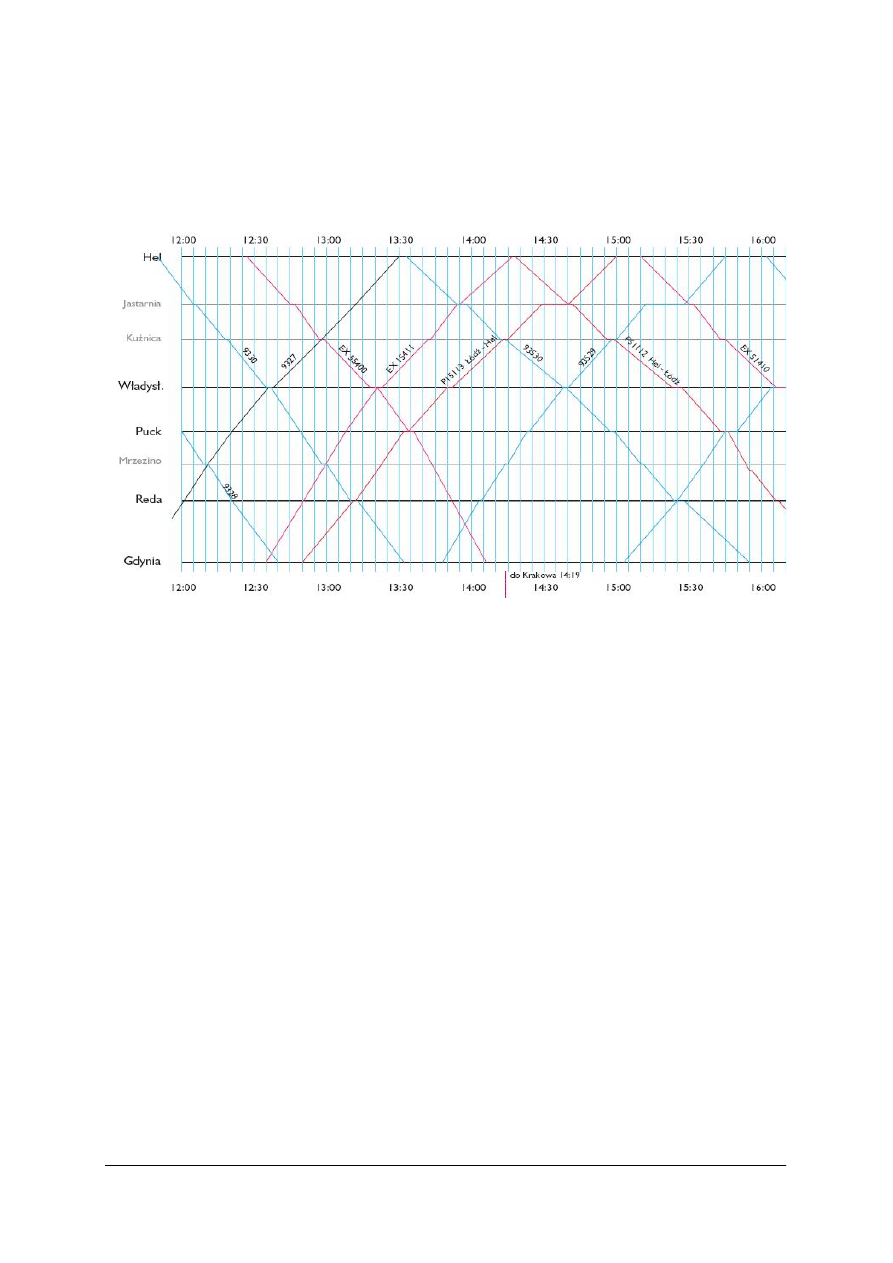

4.2.  Rozkład jazdy a wykres ruchu pociągów





4.2.1. Materiał nauczania

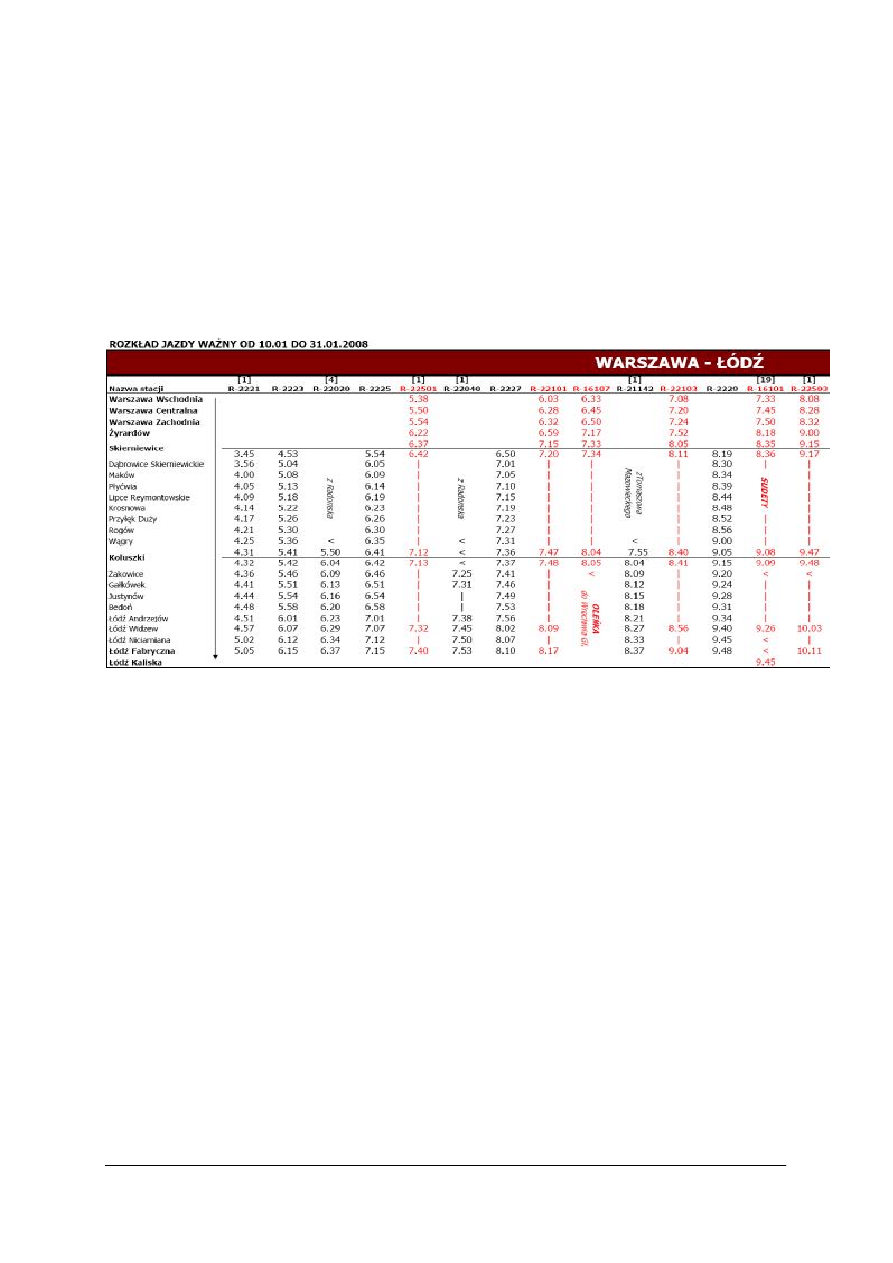

Rozkład  jazdy  pociągów  jest  planem,  według  którego  odbywa  się  ruch  pociągów.

Zadaniem rozkładu jazdy jest planowe zorganizowanie usług przewozowych wykonywanych
przez kolej, w sposób najbardziej racjonalny, terminowy i ekonomiczny z zachowaniem zasad
bezpieczeństwa ruchu i racjonalnego wykonania przewozów, zarówno w okresie przeciętnego
nasilenia ruchu, jak i w szczytach przewozowych.



Ogólne  planowanie  przewozów  pasażerskich  opiera  się  na  następujących  danych

statystycznych i tendencjach do ich zmian:



liczbie mieszkańców w kraju,



liczbie przejazdów koleją przypadających na 1 mieszkańca rocznie,



średniej odległości przejazdu jednego pasażera,



liczbie uruchamianych codziennie pociągów pasażerskich,



średnim zapełnieniu pociągu pasażerami,



liczbie pasażerów przypadających na 1 miejsce siedzące.
Znając  powyższe  wartości  wyjściowe  i  tendencje  ich  wzrostu  lub  spadku,  jest  możliwe

określanie  ogólnych  zadań  kolei  w  ruchu  pasażerskim.  Ustalenia  dotyczące  ponadto
przewidywanego  ilostanu  środków  technicznych  (wagony,  lokomotywy,  zespoły  trakcyjne)
i przewidywany  stopień  ich  wykorzystania  pozwalają  zaplanować  liczbę  pociągokilometrów
w ruchu pasażerskim, jaka może być określana w okresie planowania danych przewozów.



Oprócz  materiałów  dotyczących  przewozów  i  środków  wymaganych  w  ruchu

pasażerskim,  poszczególne  służby  opracowują  swoje  wnioski,  które  są  uwzględnione
w rozkładzie jazdy pociągów. Wnioski służb dotyczą przede wszystkim:



trakcji – zmian w zastosowaniu określonych pojazdów trakcyjnych, elektryfikacji trakcji,
potrzeby  zamknięć  torów  do  konserwacji  sieci  trakcyjnej,  założeń  racjonalnego
wykorzystania pojazdów trakcyjnych, itp.,



wagonów  –  zmian  liczby  i  konstrukcji  wagonów  parku  osobowego  oraz  wynikających
 z tego  skutków  np.  w  zakresie  intensywności  hamowania,  dopuszczalnych  prędkości
kursowania pojazdów,



drogowej  –  dopuszczalnych  prędkości  jazdy  na  określonych  odcinkach  linii,  zmiany
w kilometrażu  linii,  dopuszczalnego  nacisku  osi  na  szyny,  wykazu  miejsc  zagrożonych,
usytuowania  posterunków  ruchu  i  punktów  ekspedycyjnych,  potrzeb  zamknięć  torów
i ograniczeń  prędkości  jazdy  w  związku  z  prowadzonymi  robotami  utrzymaniowymi
i modernizacyjnymi itp.,



automatyki – zmian usytuowania sygnalizatorów, stosowania łączności bezprzewodowej,
długości dróg hamowania, wykazu ostrzeżeń stałych oraz czasowych itp.,



handlowo – przewozowej – propozycji dotyczących relacji pociągów  i  ich składu, czasu
postoju  pociągów  na  stacjach  i  przystankach  osobowych,  wykazu  nowych  punktów
ekspedycyjnych przewidzianych do uruchomienia itp.,



ruchu  –  kierując  całością  opracowania  rozkładu  jazdy  pociągów,  koordynuje  całość
zagadnień  wynikających  z  wniosków  służb,  w  celu  stworzenia  organizacji  ruchu
i przewozów spójnej, odpowiadającej potrzebom społecznym i służbowym.
Obecnie  z  infrastruktury  kolejowej  korzysta  wielu  niezależnych  przewoźników.  Każdy

z nich indywidualnie układa swój rozkład jazdy i przesyła wnioski do Zarządcy Infrastruktury
(PKPPLK). Na konferencji rozkładowej dopracowuje się ogólny rozkład jazdy.[5]

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





14

Kierując  się  materiałami  wyjściowymi  oraz  wnioskami  przewoźników  i  własnymi

materiałami  Centrum  Rozkładów  Jazdy  PKPPLK  opracowuje  założenia  dla  rozkładu
pasażerskiego.  Rozwinięcie  założeń  do  nowego  rozkładu  jazdy  znajduje  swój  wyraz
w szczegółowych wytycznych, które zawierają:



układ międzynarodowych pociągów pasażerskich i sposób ich formowania,



zmiany dotyczące liczby i czasu kursowania pociągów ekspresowych i dalekobieżnych,



zakres możliwości zwiększenia liczby pociągów miejscowych,



potrzebne trasy pociągów specjalnych,



przewidywany  bilans  wagonów  parku  osobowego  i  wytyczne  zestawiania  składów
pociągów oraz ich obrotu,



zmiany rodzaju pojazdów trakcyjnych i ich obiegu,



zakres inwestycji wchodzących do eksploatacji w nowym rozkładzie jazdy,



zmiany prędkości dopuszczalnych dla poszczególnych odcinków linii,



założone mierniki dla ruchu pasażerskiego,



zagadnienia  związane  z  wydawaniem  rozkładu  jazdy  pociągów  pasażerskich  (służbowe
i dla publiczności).
W  wyniku  prac  konferencji  rozkładu  jazdy  pociągów,  powstaje  zarys  wykresu  ruchu

pociągów, a także wydania książkowe rozkładu.

Wykres  ruchu  pociągów  jest  graficznym  przedstawieniem  rozkładu  jazdy  i  postoju

każdego  pociągu,  jako  funkcji  czasu  i  drogi.  Funkcje  te  wykreśla  się  na  graficznej  siatce
w układzie  prostokątnym,  linie  pionowe  siatki  stanowią  odstępy  czasu,  linie  poziome  zaś
posterunki ruchu  i  punkty  ekspedycyjne.  Wykres  każdego pociągu  jest  linią ukośną,  łączącą
punkty czasu odjazdu i przyjazdu na liniach przedstawiających te posterunki i punkty.

W zależności od organizacji ruchu pociągów wykresy ruchu sporządza się dla:



różnych prędkości technicznych i różnych postojów (wykres zwykły),



jednakowych prędkości technicznych i różnych postojów (wykres równoległy),



jednakowych  prędkości  technicznych  i  jednakowych  postojów  (wykres  równoległy
i równoodstępowy).
Wykresem  maksymalnym  nazywa się wykres  na którym umieszczono największą  liczbę

tras  pociągów,  jakie  mogą  kursować  na  danej  linii  i  na  jaką  pozwala  przelotowość  odcinka
linii  oraz  zdolność  przepustowa  torów  i  przejść  zwrotnicowych  stacji.  Dane  wykresu  ruchu
pociągów stanowią podstawę opracowania:



służbowych rozkładów jazdy,



rozkładów  jazdy  pociągów  pasażerskich  dla  klientów  kolei  w  formie  plakatów,  książek,
broszur, itp.
Wykreślana  postać  rozkładu  jazdy  pociągów  jest  bardzo  przydatna  dla  wprowadzania

zmian  miejsca  krzyżowania  pociągów  na  odcinku  jednotorowym  oraz  określania  miejsc
wyprzedzania pociągów na odcinku dwutorowym.

Wykres  ruchu  pociągów  jest  najbardziej  poglądowym  obrazem  ruchu  kolejowego,

ponieważ  pozwala  szybko  ustalić  zależność  funkcjonalną  miedzy  czasem  a  miejscem
znajdowania  się  kursującego  pociągu,  wykres  ruchu  pociągów  umożliwia  ocenę  zdolności
przepustowej  linii  kolejowej  i  pozwala  określić  stopień  jej  wykorzystania,  a  także  daje
podstawę  do  oceny  zdolności  przewozowej  i  określenia  warunków  racjonalnego
wykorzystania lokomotyw oraz drużyn pociągowych.

Dla  pociągów  pasażerskich  i  towarowych  sporządza  się  jeden  wspólny  wykres,  jeżeli

ruch pociągów odbywa się na tych samych torach szlakowych danego odcinka.

W  celu  usprawnienia  pracy  konstruktorów  wykresu  ruchu  pociągów,  wcześniej

opracowuje  się  dla  poszczególnych  szlaków  tablicę  zbiorczą  elementów  rozkładu  jazdy

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





15

pociągów,  w  której  określa  się  oddzielnie  dla  kierunku  nieparzystego  i  parzystego  każdego
szlaku:



„surowe” czasy jazdy pociągów pasażerskich oraz towarowych,



czas  postoju  poszczególnych  rodzajów  pociągów  dla  potrzeb  technicznych  oraz
handlowych,



stacyjne  odstępy  czasu,  czyli  odstępy  czasu  między  przyjazdem  lub  odjazdem  ze  stacji
dwóch kolejnych pociągów,



normy  mas  poszczególnych  rodzajów  i  kategorii  pociągów  w  ruchu  pasażerskim
i towarowym,



normy  czasu  znajdowania  się  lokomotyw  w  lokomotywowniach  macierzystych
i zwrotnych,



dodatkowy czas zużywany na rozpęd i hamowanie przez pociągi pasażerskie i towarowe
poszczególnych stacji.
Interwałem  stacyjnym  nazywa  się  minimalny  czas  potrzebny  na  wykonanie  czynności

związanych  z  przyjęciem,  wyprawieniem  lub  przepuszczeniem  kolejnych  pociągów  przez
stację.  Wykonanie  elementarnych  czynności  we  właściwej  kolejności  i  maksymalnie
równoległe w czasie  musi odbywać  się zgodnie z obowiązującymi przepisami  i  instrukcjami
kolejowymi.  Interwały  stacyjne  określa  się  osobno  dla  każdego  podejścia  do  stacji,
sporządzając  zestawienie  graficzne  wykonywanych  czynności,  zwane  harmonogramem
interwału stacyjnego.

Interwałem szlakowym nazywa się minimalny czas, jaki rozgranicza pociągi na szlakach

odcinków  kolejowych  wyposażonych  w  blokadę  półsamoczynną  lub  samoczynną.  Interwały
szlakowe  określa  się  na  podstawie  krzywej  czasu  w  funkcji  drogi  pociągu  jadącego  bez
zatrzymywania  się  na  posterunkach  zapowiadawczych.  Na  odcinkach  wyposażonych
w blokadę  samoczynną  stosuje  się,  w  zależności  od  konkretnych  warunków,  rozgraniczenie
pociągów  trzema  lub  dwoma  odstępami  blokowymi,  natomiast  na  odcinakach  z  blokadą
półsamoczynną – jednym odstępem blokowym. Interwały szlakowe określa się oddzielnie dla
każdego z kierunków  jazdy  na rozpatrywanych odcinkach obliczeniowych,  mających na obu
końcach stację węzłową lub rozrządową bądź stację o znacznych zmianach potoku pasażerów
albo ładunków.

Do  sporządzenia  wykresu  ruchu  pociągów  dla  odcinka  linii  kolejowej  niezbędne  są

następujące dane:



liczba  tras  pociągów  pasażerskich  i  towarowych  wynikająca  z  zadań  przewozowych,
z podziałem  na  rodzaje  i  relacje  pociągów  (określane  na  podstawie  planu  zestawiania
pociągów),



normy mas i długości pociągów pasażerskich oraz towarowych poszczególnych rodzajów
ze wskazaniem rodzajów i serii obsługujących je pojazdów trakcyjnych,



plan  schematyczny  pracy  miejscowej  ze  wskazaniem  liczby  wagonów  i  masy  brutto
wagonów wyłączonych na stacjach rozpatrywanego odcinka,
Ponadto trzeba obliczyć lub ustalić:



normy czasu jazdy pociągów na szlakach – w kierunku nieparzystym t’ oraz w kierunku
parzystym t″, a także dodatkowe zużycie czasu na rozpęd τ

i hamowanie τ

h



stacyjne odstępy czasu τ

st

stanowiące minimalny czas upływający między przyjazdem lub

odjazdem  jednego  pociągu  na  posterunek  następczy  a  przyjazdem  bądź  odjazdem
drugiego  pociągu,  czas  ten  jest  niezbędny  do  wykonania  wszystkich  operacji,
zapewniających  bezpieczeństwo  ruchu  zgodnie  z  postanowieniami  przepisów  ruchu  na
kolejach normalnotorowych użytku publicznego oraz przepisów sygnalizacji na PKP,

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





16



szlakowe  odstępy  czasu  I,  stanowiące  minimalny  czas,  jaki  rozgranicza  poszczególne
pociągi  podczas  jazdy  na  szlakach  odcinka  wyposażonego  w  blokadę  samoczynną  lub
blokadę półsamoczynną (z posterunkami blokowymi na szlaku),



normy czasu postoju pociągów t

post

 dla wykonania operacji na stacjach pośrednich (próba

hamulców, wsiadanie i wysiadanie podróżnych itp.),



normy czasu pobytu lokomotyw na stacjach lokomotywowni macierzystej t

mac

i zwrotnej

t

zwr



normy  technologiczne  czasu  obróbki  pociągów  na  grupach  torów  stacji  technicznych,
ładunkowych, osobowych i rozrządowych.
Czas  jazdy  pociągu  jest  to  czas,  jaki  pociąg  zużywa  na  przebycie  drogi  przebiegu.

W rozkładzie  jazdy  pociągów  podawany  jest  zazwyczaj  czas  jazdy  pociągu  między  osiami
posterunków  ruchu,  a  nie  między  poszczególnymi  semaforami.  Poruszający  się  pociąg  jest
traktowany  jako  punkt  matematyczny,  który  umownie  najczęściej  przyjmuje  się  pośrodku
długości pociągu. Czas jazdy może być określany dwojako:



dokładnie  –  za  pomocą  równania  ruchu,  do  czego  potrzebne  są  wykresy  sił
przyspieszających,



w  przybliżeniu  –  określając  przyspieszenia  właściwe  dla  danego  pociągu  podczas
rozruchu i hamowania.
Obliczenia  prowadzi  się  oddzielnie dla  jazdy  pociągu  bez  zatrzymywania  na pośrednich

posterunkach zapowiadawczych odcinka oraz oddzielnie dla jazdy z zatrzymywaniem na tych
posterunkach.  Różnica  tych  czasów  określa  dodatkowe  zużycie  czasu  na  rozpęd  τ

i hamowanie  τ

h

.  Czas  na  rozpęd  i  hamowanie  zależy  od  typu  lokomotywy,  masy  pociągu,

ukształtowania  linii  kolejowej  w  planie  i  profilu  na  podejściu  do  posterunku
zapowiadawczego oraz przy wyjeździe z tego posterunku.

Dla  wykonania  pewnych  stałych  czynności  związanych  z  jazdą  pociągu  wzdłuż  drogi

przebiegu  potrzebny  jest  czas,  zwany  stacjonarnym,  niezbędny  na  wykonanie  czynności
poprzedzających lub kończących jazdę pociągu, są to:



dodatkowy czas przy ruszaniu,



czas  obsługi  urządzeń  prowadzenia  ruchu  pociągów  (przygotowanie  oraz  rozwiązanie
drogi przebiegu),
Przebiegiem  pociągowym  nazywa  się  zwiększoną  o  długość  pociągu  drogę,  jaką  pociąg

przebywa:



w  obrębie  posterunku  zapowiadawczego  –  droga  wjazdu,  wyjazdu  lub  przejazdu  przez
ten posterunek,



na szlaku – między dwoma posterunkami następczymi.
Interwał  stacyjny  krzyżowania  pociągów  τ

jest  to  minimalny  czas,  jaki  upływa  od

momentu  przejazdu  przez  oś  posterunku  lub  przyjazdu  na  oś  posterunku  zapowiadawczego
pociągu ze szlaku jednotorowego do momentu odjazdu pociągu kierunku przeciwnego od osi
tego posterunku na tenże szlak. Rozróżnia się:



interwał  dynamiczny  τ

kd

,  gdy  oba  pociągi  –  przyjeżdżający  i  odjeżdżający  na  szlak

jednotorowy znajdują się podczas krzyżowania w ruchu,



interwał  statyczny  τ

ksp

–  gdy  oba  pociągi  dla  krzyżowania  zatrzymują  się,  oraz  interwał

statyczny  τ

kśr

–  gdy  jeden  z  pociągów  zatrzymuje  się,  drugi  zaś  przejeżdża  bez

zatrzymania.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





17

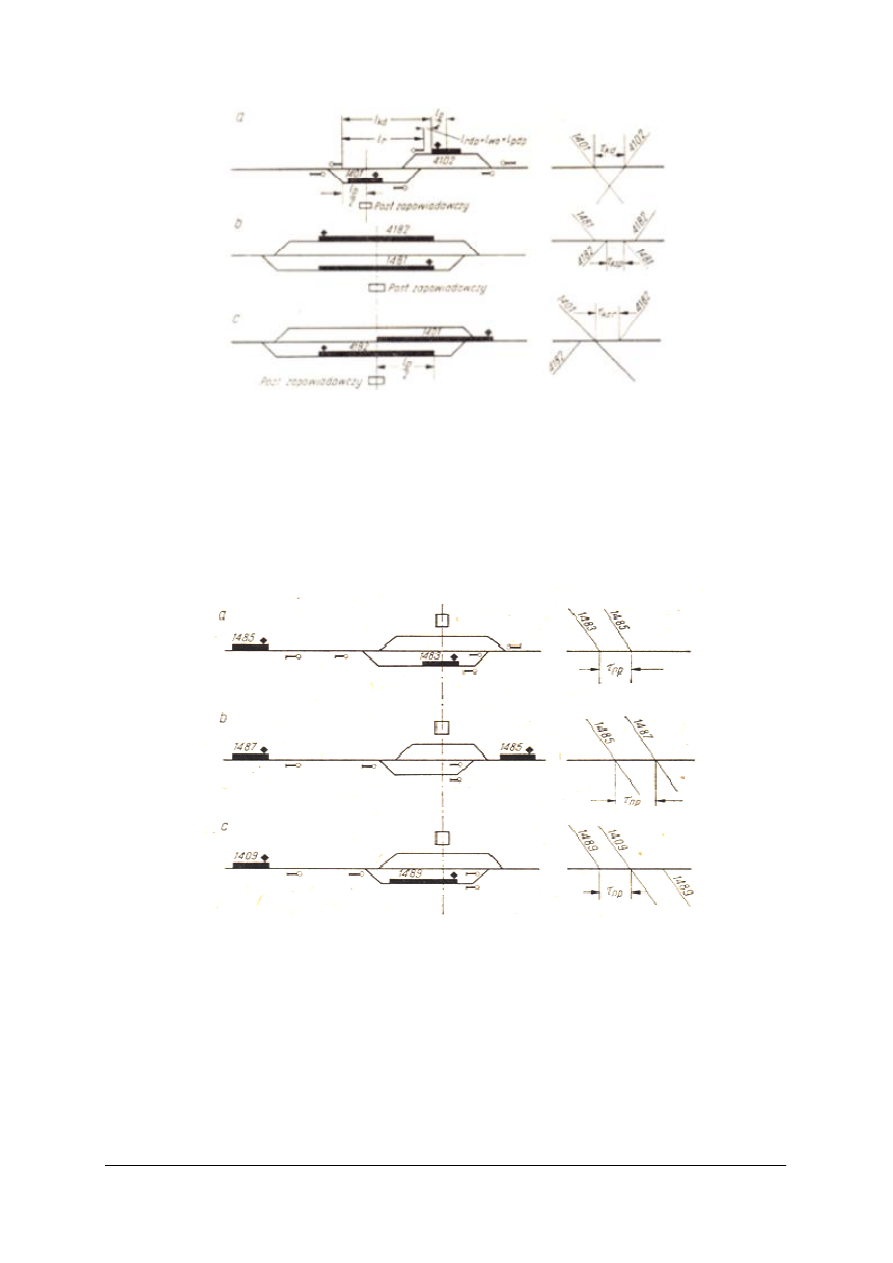

Rys. 1.   Układ

torów

oraz

tras

pociągów

dla

krzyżowania  pociągów:

a) dynamicznego, b) statycznego z postojem obu pociągów, c) statycznego
z postojem jednego pociągu [1, s. 126]


Dla  pociągów  przyjeżdżających  z  tego  samego  kierunku  oraz  dla  pociągów

przyjeżdżających  z  przeciwnych  kierunków  interwałem  stacyjnym  niejednoczesnego
przyjazdu  pociągów  τ

np

nazywa  się  minimalny  czas,  jaki  upływa  od  momentu  przyjazdu  na

stację pierwszego pociągu do  momentu przyjazdu  lub przepuszczenia  bez zatrzymania przez
tę stację drugiego pociągu.



Rys. 2.   Układ  torów  na  posterunku  zapowiadawczym  oraz  układ  tras  pociągów  na  osi  poprzecznej  tego

posterunku  ze  względu  na  interwał  stacyjny  niejednoczesnego  przyjazdy  pociągów  z  tego  samego
kierunku:  a)  obu  zatrzymujących  się,  b)  obu  przejeżdżających  przez  posterunek  zapowiadaczy,
c) pierwszego zatrzymującego się, a drugiego przejeżdżającego bez zatrzymania [1, s. 127]




Interwał  stacyjny  następstwa  pociągów  τ

jest  to  minimalny  czas  między  przyjazdem

pociągu  na  sąsiedni  posterunek  zapowiadaczy  a  wyprawieniem  na  ten  szlak  następnego
pociągu  w  tym  samym  kierunku.  Wielkość  τ

n

zależy  od  sposobu  przepuszczania  pociągów

przez oba posterunku zapowiadacze, przylegające do rozpatrywanego szlaku.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





18

Interwał  stacyjny  niejednoczesnego  odjazdu  pociągów  τ

no

jest  to  minimalny  czas  od

momentu  wyprawienia  pociągu  ze  stacji  lub  przejazdu  przez  stację  jednego  pociągu  do
momentu wyprawienia z tej stacji przez tę samą głowicę torów stacyjnych drugiego pociągu.

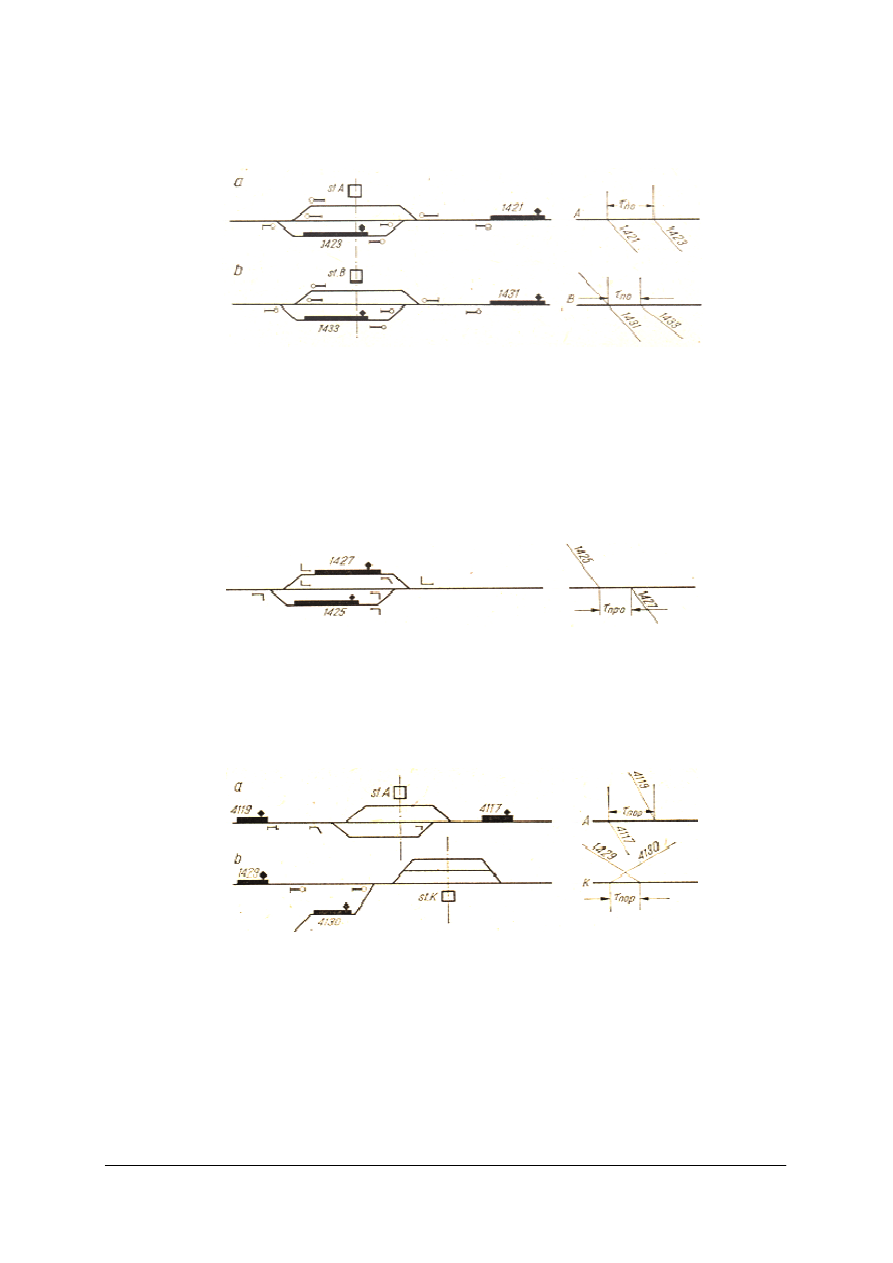

Rys. 3.   Układ  torów  na  posterunku  zapowiadawczym  oraz  układ  tras  pociągów  na  osi  poprzecznej  tego

posterunku ze względu na interwał stacyjny niejednoczesnego odjazdu pociągów wyprawianych w tym
samym kierunku [1, s. 128]



Interwał stacyjny  niejednoczesnego przyjazdu  i odjazdu pociągów τ

npo

jest to minimalny

czas od momentu przyjazdu na stację pociągu z określonego szlaku do momentu wyprawienia
z  tej  stacji  drugiego  pociągu  na  inny  szlak.  Interwał  ten  potrzebny  jest  dla  stwierdzenia
przyjazdy  pociągu  1  z  sygnałem  końcowym,  rozwiązania  jego  drogi  przebiegu,  nastawienia
drogi przebiegi dla pociągu 2 oraz jego wyprawienia.







Rys. 4. Interwał stacyjny niejednoczesnego przyjazdu i odjazdu pociągów [1, s. 129]




Interwał  stacyjny  niejednoczesnego  odjazdu  i  przyjazdu  pociągów  τ

nop

  –  dla  pociągów

tego  samego  kierunku  ruchu  oraz  różnych  kierunków  ruchu  jest  to  minimalny  czas,  który
upływa  od  momentu  wyprawienia  ze  stacji pociągu  do momentu  przyjazdu  na  stację  innego
pociągu.





Rys. 5. Interwał stacyjny niejednoczesnego odjazdu i przyjazdu pociągów [1, s. 130]




Postój  pociągów  na  stacjach  pośrednich  dla  krzyżowania  i  wyprzedzania  pociągów

wynika z warunków budowy wykresu ruchu pociągów. Czas tego postoju zależy od wielkości
interwałów stacyjnych.

Czas  postoju  pociągu  potrzebny  na  oględziny  techniczne  i  handlowe  wagonów,  ze

zmianą  lokomotyw  i  drużyn  pociągowych,  z  wyposażeniem  drużyn  pociągowych
i lokomotyw  oraz  próbą  hamulców,  ustala  się  według  norm  określonych  w  obowiązującym
procesie  technologicznym  pracy  stacji,  przy  maksymalnej  równoległości  wykonywania  tych
czynności w czasie.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





19

Wykres  ruchu  pociągów  stanowi  podstawę  do  sporządzenia  tabelarycznego  rozkładu

jazdy  pociągów  dla  poszczególnych  linii  bądź  odcinków  kolejowych.  Wykres  jest  również
podstawowym  dokumentem  przy  ustalaniu  organizacji  pracy  lokomotyw,  stacji,
lokomotywowni, wagonowni, odcinków drogowych, itd. stanowi więc plan pracy wszystkich
jednostek  liniowych  zapewniających  bezpieczeństwo,  sprawności  i  regularność  ruchu
pociągów.


4.2.2. Pytania sprawdzające





Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Co to jest rozkład jazdy?
2.  Na jakich zasadach opiera się planowanie przewozów pasażerskich?
3.  Jakie informacje powinny być zawarte w wytycznych do nowego rozkładu jazdy?
4.  Co to jest wykres ruchu pociągów?
5.  Jakie są rodzaje wykresów ruchu pociągów?
6.  Jakie informacje powinny znajdować się na wykresie ruchu pociągów?
7.  Co to jest interwał stacyjny?
8.  W jaki sposób określa się interwał szlakowy?
9.  Jakie informacje niezbędne są do sporządzenia wykresu ruchu pociągów?
10.  Co to jest czas jazdy pociągów?
11.  W jaki sposób może być określany czas jazdy pociągów?
12.  Co to jest czas stacjonarny?
13.  Co to jest przebieg pociągowy?
14.  Co to jest interwał stacyjny krzyżowania się pociągów?
15.  Czym różni się interwał dynamiczny od stacyjnego?
16.  Co to jest interwał stacyjny niejednoczesnego przyjazdu pociągów?
17.  Co to jest interwał stacyjny następstwa pociągów?
18.  Co to jest interwał stacyjny niejednoczesnego odjazdu pociągów?
19.  Czym  różni  się  interwał  stacyjny  niejednoczesnego  przyjazdu  i  odjazdu  pociągów  od

interwału stacyjnego niejednoczesnego odjazdu i przyjazdu pociągów?



4.2.3. Ćwiczenia








Ćwiczenie 1





















Na  stronach  internetowych  PKP  wyszukaj  po  dwa  pociągi  osobowe,  pospieszne,

ekspresowe i Inter City dowolnej relacji, zapisz czasy ich przejazdu od stacji początkowej do
końcowej,  określ  stacje  pośrednie,  na których się zatrzymuje każdy  z  nich oraz  oblicz  czasy
zatrzymań (postoju) na poszczególnych stacjach pośrednich.


Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)  wyszukać na stronach internetowych rozkład jazdy pociągów,
2)  wybrać relacje i wskazać po dwa wybrane pociągi do analizy i obliczeń,
3)  określić czasy przejazdu od stacji początkowej do stacji końcowej każdego z pociągów,
4)  określić stacje pośrednie na których zatrzymują się składy pociągowe,
5)  obliczyć czasy postoju na poszczególnych stacjach pośrednich,
6)  zaprezentować wykonane ćwiczenie.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





20

Wyposażenie stanowiska pracy:



komputer z dostępem do Internetu,



kalkulator,



literatura z rozdziału 6 poradnika dla ucznia.



Ćwiczenie 2


Poniżej  przedstawiony  został  fragment  rozkładu  jazdy.  Przeanalizuj  go  i  określ  rodzaje

pociągów  jakie  są  na  nim  przedstawione  (osobowe,  pośpieszne),  określ  czasy  przejazdu
pomiędzy  stacjami  dla  wybranych  2  pociągów  każdego  rodzaju  i  średnią  prędkość  z  jaką te
pociągi się poruszają.





Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z przedstawionym powyżej rozkładem jazdy pociągów,
2)  określić rodzaje pociągów przedstawione na rozkładzie jazdy,
3)  obliczyć czasy przejazdu pomiędzy stacjami dla wybranych 2 pociągów każdego rodzaju,
4)  obliczyć średnią prędkość z jaką poruszają się pociągi,
5)  zaprezentować i omówić wykonane ćwiczenie.


Wyposażenie stanowiska pracy:



komputer z dostępem do Internetu,



kalkulator,



literatura z rozdziału 6 poradnika dla ucznia.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





21

Ćwiczenie 3

Na  podstawie  poniższego  fragmentu  wykresu  ruchu  pociągów  określ  czasy  przejazdów

poszczególnych  pociągów  oraz  oblicz  prędkość  z  jaką  się  poruszają,  czas  postoju  na
poszczególnych stacjach, łączną długość relacji (odległość od stacji początkowej do końcowej
biegu pociągu) oraz odległości pomiędzy poszczególnymi stacjami i przystankami.







Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z przedstawionym powyżej wykresem ruchu pociągów,
2)  określić czasy przejazdów poszczególnych pociągów,
3)  obliczyć średnią prędkość z jaką poruszają się poszczególne składy pociągowe na trasie,
4)  obliczyć czas postoju na poszczególnych stacjach,
5)  obliczyć  łączną  długość  relacji  (odległość  od  stacji  początkowej  do  końcowej  biegu

pociągu),

6)  określić odległości pomiędzy poszczególnymi stacjami i przystankami,
7)  zaprezentować wykonane ćwiczenie.


Wyposażenie stanowiska pracy:



kalkulator,



literatura z rozdziału 6 poradnika dla ucznia.



background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





22

Ćwiczenie 4

Na  postawie  wykresu  ruchu  pociągów  z  ćwiczenia  3  określ,  znane  Ci  z  materiału

nauczania, interwały stacyjne i szlakowe dla pociągów znajdujących się na wykresie.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  obliczyć  interwały  stacyjne  m.in.  krzyżowania  się  pociągów,  niejednoczesnego

przyjazdu, itp.,

2)  obliczyć interwały szlakowe dla poszczególnych składów pociągów,
3)  zaprezentować i omówić wykonane ćwiczenie.


Wyposażenie stanowiska pracy:



kalkulator,



literatura z rozdziału 6 poradnika dla ucznia.


Ćwiczenie 5

Zaprojektuj  wykres  ruchu  pociągów.  Na  wykresie  umieść  trzy  pociągi  towarowe,  dwa

pociągi  osobowe,  dwa  pociągi  pospieszne  i  jeden  pociąg  ekspresowy.  Trasę  ich  przejazdu,
odległości  pomiędzy  poszczególnymi  stacjami  i  przystankami,  średnią  prędkość  z  jaką  się
poruszają,  kierunek  jazdy  oraz  czasy  postoju  na  wybranych  stacjach  i  przystankach  ustal
samodzielnie lub przy pomocy nauczyciela.


Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)  przypomnieć sobie zasady określania wytycznych do nowego rozkładu jazdy,
2)  naszkicować siatkę wykresu ruchu pociągów z uwzględnieniem stacji (i ich położenia na

określonym kilometrze szklaku) oraz godzin pomiędzy którymi będą jeździły pociągi,

3)  obliczyć  prędkości  i  czasy  przejazdu  składów  pomiędzy  poszczególnymi  stacjami

i przystankami,

4)  naszkicować wykres ruchu pociągów zgodnie z wcześniej opracowanymi założeniami,
5)  zaprezentować i omówić wykonane ćwiczenie.



Wyposażenie stanowiska pracy:



komputer z oprogramowaniem umożliwiającym wykonywanie prostych rysunków,



kalkulator,



literatura z rozdziału 6 poradnika dla ucznia.


4.2.4. Sprawdzian postępów




Czy potrafisz:



Tak



Nie

1)  określić, w jakim celu sporządzany jest rozkład jazdy pociągów?





2)  określić co to jest wykres ruchu pociągów?





3)  wymienić rodzaje wykresów ruchu pociągów?





4)  określić,  jakie  informacje powinny znajdować się na wykresie ruchu

pociągów?









5)  scharakteryzować interwały stacyjne?





background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





23

6)  scharakteryzować interwały szlakowe?





7)  określić  czas  niezbędny  do  opracowania  wykresu  ruchu  pociągów

i rozkładu jazdy?









8)  rozpoznać poszczególne rodzaje interwałów stacyjnych?







background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





24

4.3.  Zdolność przepustowa szlaku i stacji


4.3.1. Materiał nauczania





Wydajność  transportowa  kolei  może  być  wyrażona  zarówno  wielkością  realizowanych

przewozów,  jak  i  wykonywaną  przez  kolej  pracą  przewozową odniesioną  do  rozpatrywanej
jednostki czasu.

Wydajność transportowa kolei zależy od:



urządzeń  stałych  (tory,  stacje,  budowle,  urządzenia  zabezpieczenia  ruchu  kolejowego,
podstacje trakcyjne) itp.,



urządzeń ruchomych (pojazdy trakcyjne, wagony),



metod eksploatacji urządzeń technicznych i stosowanej organizacji ruchu kolejowego,



liczebności i jakości przygotowania zawodowego personelu.
Wydajność  transportowa  sieci  kolejowej  jest  to  największa  liczba  pociągów  lub

wagonów  o  ustalonej  masie,  które  można  przepuścić  przez  poszczególne  linie  kolejowe
w ustalonej jednostce czasu.

Wydajność  transportowa  linii  (odcinka)  jest  określana  jako  zdolność  przewozowa  oraz

zdolność przepustowa.

Zdolność przewozowa odcinka obsługi trakcyjnej jest to największa liczba pociągów lub

wagonów  o  ustalonej  masie,  które  można  przepuścić  przez  dany  odcinek  w  ustalonej
jednostce  czasu.  Zależy  ona  od  zmiennych  urządzeń  technicznych  oraz  od  liczebności
personelu  służby  trakcji,  bezpośrednio  związanego  z  ruchem  pociągów,  typu  taboru
i określonych  metod  organizacji  ruchu,  wyrażonych  przez  stosowany  typ  wykresu  ruchu
pociągów.

Zdolność  przepustowa  odcinka  obsługi  trakcyjnej  (linii  kolejowej)  jest  to  największa

liczba pociągów lub wagonów o ustalonej masie, które można przepuścić przez dany odcinek
w ustalonej jednostce czasu. Zależy ona od stałych urządzeń technicznych oraz od typu taboru
i metod organizacji ruchu. Zdolność przepustowa odcinka o wydzielonym ruchu pasażerskim
może być wyrażona liczbą pasażerów.

Uwzględniając  wzajemny  stosunek  zapotrzebowania  na  przewozy  (popyt  przewozowy)

i możliwości  jego  zaspokojenia  (podaż  przewozowa)  można  wyróżnić  trzy  rodzaje
wydajności transportowej:



posiadaną – aktualnie istniejącą,



wymaganą  –  wydajność  niezbędną  do  wykonania  żądanej  wielkości  przewozów
z uwzględnieniem  odpowiadającego  jej  zapasu,  ze  względu  na  różne  okoliczności
eksploatacyjne,



projektowaną  –  jaka  może  być  osiągnięta na danej  linii  po  zrealizowaniu  przedsięwzięć
modernizacyjnych.
Dla  określenia  wielkości  wydajności  transportowej  sieci  kolejowej  trzeba  określić

wydajność  transportową  poszczególnych  podstawowych  jej  elementów  składowych,
mianowicie odcinków obsługi trakcyjnej.

Wydajność  transportowa  sieci  kolejowej  zależy  od  założonego  lub  możliwego  do

zrealizowania  stopnia  wykorzystania  posiadanych  obecnie  bądź  przewidywanych
w przyszłości urządzeń technicznych stałych i ruchomych. W związku z tym rozróżnia się:



maksymalną (chwilową  lub  pozorną) zdolność –  oznacza taką  jej  wielkość,  jaką  można
osiągnąć przyjmując do obliczeń największą sprawność działania urządzeń technicznych
oraz  optymalną  organizację  i  technologię  pracy  transportowej,  jest  to  wielkość
teoretyczna,

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





25



techniczną  (ciągłą  lub  naturalną)  zdolność  –  oznacza  taką  jej  wielkość,  jaką  można
uzyskać przyjmując do obliczeń sprawność działania urządzeń, osiągalną w przeciętnych
warunkach  eksploatacyjnych.  Uwzględnia  się  przy  tym  techniczne  zapasy  czasu
wynikające z natury procesu transportowego – jest to wielkość praktycznie osiągalna,



użyteczną (trwałą) zdolność – oznacza taka jej wielkość, jaką można uzyskać przyjmując
do  obliczeń  wymaganą  niezawodność  oraz  ekonomicznie  uzasadnioną  sprawność
działania,  a  także  wielkość  ekonomicznych  zapasów  czasu.  Przynosi  ona  maksymalny
efekt techniczny przy minimalnym nakładzie ekonomicznym.
Stosunek  wzajemny  maksymalnej  wydajność  transportowej  N

max

do  wydajność

technicznej N wyraża zależność:

N = γ

∙

N

max



gdzie  γ  jest  to  współczynnik  wykorzystania  maksymalnej  wydajności  transportowej,
wyrażający  bądź  stosunek  liczby  pociągów  rzeczywiście  przepuszczonych  do  liczby
pociągów  teoretycznie  możliwych  do  przepuszczenia  przez  rozpatrywany  odcinek  obsługi
trakcyjnej w ciągu doby, bądź stosunek czasu rzeczywiście zużywanego na ruch pociągów do
możliwego czasu eksploatowania rozpatrywanego odcinka obsługi trakcyjnej w ciągu doby.

Przelotowość  szlaku,  a  w  przypadku  podzielenia  szlaku  na  odstępy  –  przelotowość

odstępu  jest  czynnikiem  ograniczającym wydajność odcinka  lub  linii  kolejowej.  Największa
wydajność  linii  kolejowej  jest  ograniczana  do  najmniejszych  rozmiarów  wydajności  jej
elementów składowych, czyli: odstępów, szlaków lub odcinków kolejowych.

Zdolnością  przepustową  szlaku  nazywa  się  największą  liczbę  pociągów  na  szlaku

dwutorowym  eksploatowanym  dla  prowadzenia  ruchu  jednokierunkowego  po  każdym  torze
z torów  tego  szlaku,  bądź  największą  liczbę  par  pociągów  na  szlaku  jednotorowym
eksploatowanym  dla  prowadzenia  ruchu  dwukierunkowego  po  torze  szlakowym.  Pociągi
mają  określoną  masę,  ustalony  jest  także  okres  równy  dobie  lub  oznaczonej  części  doby
eksploatacji szlaku, przy czym trzeba uwzględnić:



parametry  wyposażenia  technicznego  szlaku,  takie  jak  długość,  pochylenie  toru,
rozmieszczenie i długości łuków toru,



typ i serię używanych pojazdów trakcyjnych oraz sposoby jazdy,



rodzaj wykresu ruchu pociągów,



kwalifikacje personelu i przyjęty system nadzoru nad prowadzeniem ruchu.
Zdolność  przepustowa  zwana  także przelotowością  szlaku,  odcinka  albo  linii  kolejowej,

zależy  głównie  od  okresu  wykresu  ruchu  T

o

,



a  przy  wykresie  ruchu  normalnym

(nierównoległym)  ponadto  od  współczynnika  redukcji  tras  pociągów  towarowych  przez
pociągi  pasażerskie, z kolei uzależnionego od przyjętego w eksploatacji typu wykresu ruchu
pociągów.

Okresem  wykresu  ruchu  pociągów  T

nazywa  się  czas  zajęcia  szlaku  przez  pociąg  lub

grupę pociągów, których układ na siatce wykresu ruchu powtarza się, jest to czas jaki upływa
od  chwili  odjazdu  ze  stacji  jednego  pociągu  do  chwili  odjazdu  w  tym  samym  kierunku
następnego  pociągu.  Okresem  wykresu  ruchu  pociągów  T

jest  suma  czasu  (lub  czasów  dla

linii  dwutorowej)  jazdy  pociągu  (bądź  pary  pociągów  na  linii  dwutorowej)  na  szlaku  t  oraz
interwał τ:



T

= t + τ [min]


Współczynnik  redukcji  tras  pociągów  towarowych  ε  jest  to  stosunek  czasu  zajętego  na

wykresie ruchu pociągów przez kursujący pociąg pasażerski t

do czasu zajęcia wykresu przez

jeden kursujący pociąg towarowy t

zt

, czyli:

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





26

   t

p



ε









    t

zp




gdzie:

t

= t

zp

 + z,




przy czym dla kierunku nieparzystego    t′

zp

= t

p

 + τ′

z


a dla kierunku parzystego   t″

zp

= t″

p

 + τ″

k


wobec czego



t

zp

 + z

ε









      t

zt





czyli


ε = ε

o

 + ε





Jeżeli na rozpatrywanej linii większość stanowią pociągi pasażerskie, np. podmiejskie, to

za  podstawę  wykresu  ruchu  pociągów  przyjmuje  się  rozmieszczenie  pociągów  pasażerskich
podmiejskich, a współczynnik redukcji ε

 nazywany współczynnikiem redukcji tras pociągów

pasażerskich, określa się jako stosunek czasu zajętego przez kursujący pociąg towarowy t′

p

 do

czasu zajęcia wykresu przez jeden kursujący pociąg podmiejski t′

zp

 , czyli:



    t′

p



ε



=







       t′

zp





gdzie:
t

zt

, t

zp

 – czas zajęcia szlaku odpowiednio przez pociąg towarowy i pasażerski,

z  –  czas  stracony  bezużytecznie  dla  ruchu  pociągów  towarowych  wskutek  braku  krotności

między okresem wykresu ruchu dla pociągów pasażerskich i towarowych,

τ

k

 – stacyjny odstęp krzyżowania pociągów,

t

o

  –  czas  stracony  dla  ruchu  zwykłych  pociągów  towarowych  wskutek  kursowania  pociągu

pasażerskiego.



Zdolność  przepustowa odcinka  lub  linii  jest ograniczona  zdolnością przepustową szlaku

krytycznego,  czyli  szlaku,  który  ma  największy  okres  wykresu  ruchu.  Okres  wykresu  ruchu
oblicza  się  oddzielnie  dla  każdego  szlaku  rozpatrywanego  odcinka  kolejowego  w  zależności
od typu wykresu ruchu, wzajemnego układu tras pociągów, sposobów ich zapowiadania oraz
organizowania przepuszczania pociągów przez szlak.

Istnieją trzy sposoby ustalania przelotowości szlaku: analityczny, analityczno – graficzny

i graficzny.

Analityczny sposób obliczania przelotowości szlaku obejmuje:



ustalenie szlaku maksymalnego, a następnie krytycznego,



obliczenie współczynnika redukcji tras pociągów towarowych,



określenie wielkości przelotowości szlaku krytycznego dla maksymalnego wykresu ruchu
pociągów.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





27

Maksymalna zdolność przepustowa szlaku dla wykresu równoległego wynosi:

                                                         1440

N

max

=



  [par poc./dobę]

                                                                   T

o





gdzie:
N

max

 oznacza przepustowość szlaku przy wykresie ruchu równoległym zwyczajnym w parach

pociągów na dobę,


a dla wykresu równoległego niesymetrycznego:



dla kierunku nieparzystego:
                                                       1440

N′

max

=



  ∙ n′  [par poc./dobę]

                                                                T′

o







dla kierunku parzystego:



                                                       1440

N″

max

=



  ∙ n″ [par poc./dobę]

                                                                T″

o





gdzie:
n’,  n”  oznaczają  liczbę  pociągów  rozpatrywanego  kierunku,  znajdujących  się  w  grupie
pociągów objętych wykresem T

o


Dla nierównoległego wykresu ruchu pociągów zdolność ta wynosi:



N

 = N

max

 ε ∙ N

p

[poc. tow./dobę]

gdzie:
N

t

,  N

oznaczają  istniejącą,  wymagaąa  lub  projektowaną  przelotowość  szlaku  przy

normalnym  wykresie  ruchu,  wyrażoną  liczbą  pociągów,  odpowiednio  towarowych  bądź
pasażerskich, w ciągu doby.



Jeżeli  pociągi  pasażerskie  są  zróżnicowane  oraz  określa  się  osobno  pociągi  towarowe

zbiorowe i zwykłe, to:



N

 = N

max

 ε

e

 ∙ N

e

 ε

m

 ∙ N

m

 ε

s

 ∙ N

s

 ε

z

 ∙ N

z

[poc. tow./dobę]


gdzie:
e – indeks dla pociągów pasażerskich pospiesznych,
m – indeks dla pociągów pasażerskich dalekobieżnych,
s – indeks dla pociągów pasażerskich podmiejskich,
z – indeks dla pociągów towarowych zbiorowych,
ε

e

,  ε

m

,  ε

s

,    ε

z

  –  współczynnik  redukcji  tras  zwykłych  pociągów  towarowych  wskutek

kursowania pociągów o innej prędkości ruchu,

N

e

,  N

m

,  N

s

,  N

z

  –  liczby  pociągów  pasażerskich  pospiesznych,  dalekobieżnych  lub

podmiejskich oraz pociągów towarowych zbiorowych.



Analityczno-graficzny  (tabelaryczny)  sposób obliczania zdolności przepustowej odcinka

szlaku  jednotorowego  polega  na  ścisłym  ustaleniu  obciążenia  szlaku  krytycznego  ruchem

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





28

pociągów.  Liczby  i  rozmieszczenie  pociągów  przyjmuje  się  z  istniejącego  wykresu  ruchu
pociągów.  Punktem  wyjściowym  jest  założenie,  że  zasadnicze  rozmieszczenie  pociągów
w ciągu  doby  istniejące  obecnie  dla  poszczególnych  odcinków  będzie  zachowane
w przyszłości,  zwiększyć  się  może  tylko  liczba  pociągów,  przy  czym  przyrost  liczby
pociągów poszczególnych rodzajów będzie mógł być przyjęty proporcjonalnie do ich obecnej
liczby.

Czas  zajęcia  szlaku  ustala  się  dla  czterech  podstawowych  kombinacji  układu  dwóch

pociągów  kolejno  zajmujących  szlak,  przez  cały  czas  rozważań,  niezmiennie  do  tej  samej
stacji, przyjętej jako stacja odniesienia. Czas ten określa się między innymi:



dwoma pociągami przyjeżdżającymi na stację,



dwoma pociągami odjeżdżającymi ze stacji,



pierwszym pociągiem przyjeżdżającym a drugim odjeżdżającym,



pierwszym pociągiem odjeżdżającym a drugim przyjeżdżającym.
Znając  czasy  jazdy  pociągów  oraz  interwały  stacyjne  można  określić  dla  czterech

wymienionych  kombinacji  układu  dwóch  sąsiednich  tras  pociągów  czas  obciążenia
rozpatrywanego szlaku w stosunku do jednej z przylegających do niego stacji. Przy metodzie
analityczno-graficznej wyniki obliczeń należy zestawić w tablicach.

Ponieważ znamy t – jednostkowy czas obciążenia szlaku przez poszczególne kombinacje

następstwa  dwóch  kolejnych  pociągów,  a  także  znamy  n  –  liczbę  tych  kombinacji,  można
określić globalny czas obciążenia szlaku B, jako:



B = t ∙ n [min]



Następnie  określa  się  mierniki  charakteryzujące  obciążenie  szlaku  oraz  wykres  ruchu

pociągów, a także czas obciążenia szlaku przez przeciętny pociąg.

Graficzny  sposób  obliczania  zdolności  przepustowej  odcinka  jest  bardzo  dokładny

i odzwierciedla rzeczywiste możliwości przepuszczenia takiej liczby pociągów, jaka wyniknie
z  obliczenia  zdolności  przepustowej  szlaku.  Jest  to  jednak  bardzo  pracochłonny  sposób
ustalania zdolności przepustowej szlaku i wymaga:



ułożenia  na  wykresie  ruchu  tras  pociągów  pasażerskich  zgodnie z  potrzebami  przewozu
ludzi  do  pracy  i  z  powrotem,  a  także  z  rozkładem  pociągów  dalekobieżnych,
uzgodnionym na konferencjach rozkładów jazdy,



wytrasowania  możliwie  jak  największej  liczby  tras  pociągów  towarowych  w  przerwach
między pociągami pasażerskimi,



dokonania  przede  wszystkim  przesunięć  tras  pociągów  podmiejskich  i  miejscowych,
a dopiero w ostateczności – pociągów dalekobieżnych i pośpiesznych.



Maksymalna  przelotowość  szlaku  przy  stosowaniu  równoległego  wykresu  ruchu

pociągów na linii (odcinku) dwutorowym wynosi:



ogólnie dla pociągów kierunku nieparzystego:



                                                             1440

N′

max

=



   [poc./dobę]

                                                                      T′

o







dla kierunku parzystego:





                                                 1440

N″

max

=



     [poc./dobę]

                                                                     T″

o



background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





29



w układzie paczkowym tras pociągów,



                              1440                                                       1440



N′

max

=



  [poc./dobę]     oraz    N″

max

=



  [poc./dobę]

                                     t′ + τ

n

                                                     t″ + τ

n







w układzie pakietowym tras pociągów:



                              1440                                                       1440



N′

max

=



  [poc./dobę]     oraz    N″

max

=



  [poc./dobę]

                                       I′                                                              I″
gdzie:
I′,  I″  oznaczają  interwał  szlakowy  następstwa  pociągów  wyprawianych  odpowiednie  dla
kierunku nieparzystego i parzystego.


Zdolność przepustową stacji charakteryzują:



przelotowość stacji,



zdolność przetwórcza stacji,



zdolność ładunkowa stacji.
Przelotowość  stacji  jest  to  największa  ilość  pociągów  lub  par  pociągów,  które  można

przepuścić  w  ciągu  określonego  czasu.  Przelotowość  stacji  zależy  od  układów  torów,
wyposażenia  stacji,  rodzaju  przepuszczanych  pociągów  oraz  ich  relacji,  a  także  norm
i sposobów pracy określanych w procesie technologicznym pracy tej stacji.

Przetwórczość  stacji  jest  to  największa  liczba  składów  pociągów  lub  wagonów,  którą

stacja  może  przerobić,  czyli  rozrządzić  i  zestawić  w  nowe  relacje  pociągów  dla  każdego
kierunku  w  ciągu  określonego  czasu.  Przetwórczość  zależy  od  obowiązującej  te  stacje
technologii  –  pracy,  planu  zestawiania  pociągów,  istniejących  urządzeń  rozrządowych  oraz
rodzaju, liczby i mocy lokomotyw manewrowych.

Zdolność  ładunkowa  stacji  jest  to  największa  dobowa  liczba  pociągów  lub  wagonów

miejscowych, przeznaczonych do naładunku, wyładunku lub przeładunku, przy których mogą
być wykonywane czynności ładunkowe. Zdolność ładunkowa stacji zależy od:



obowiązującego stację procesu technologicznego pracy stacji i jej bocznic,



układu torów,



stałych  i  ruchomych  urządzeń  technicznych  przeznaczonych  do  wykonywania  pracy
manewrowej oraz ładunkowej.

Zdolność  przepustową  stacji  oblicza  się  również  trzema  sposobami:  analitycznym,

analityczno-tabelarycznym i graficznym.

Analityczne określenie zdolności przepustowej stacji może być dokonane dwojako:



obliczenie bezpośrednie – według wzoru:








                T

max

=



     [poc./dobę]

                                                                      t



gdzie:
N

max

– dobowa zdolność produkcyjna stacji lub jej elementu w poc./dobę,

T – całkowity czas pracy stacji lub jej elementu w okresie doby w minutach,
t  –  czas  niezbędny  dla  przepuszczenia  przez  tę  stację  lub  jej  element  jednego  pociągu

określonego kierunku w minutach.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





30

Sposób  ten  stosuje  się  do  obliczeń  prowadzonych  dla  elementów  stacji  wykonujących

jednorodne czynności.



obliczenie z zastosowaniem współczynnika wykorzystania zdolności przepustowej:





                                               N

N

max

=



     [poc.tow./dobę]

                                                                 γ

gdzie:
N

– liczba pociągów towarowych na dobę wynikająca z zadań przewozowych,

γ  –  współczynnik  wykorzystania  zdolności  przepustowej,  stanowiący  stosunek  ogólnego

czasu zajęcia elementu stacji do całkowitego czasu możliwej pracy tego elementu w tym
samym czasie.



Dla  dokładniejszego  obliczenia  zdolności przepustowej  dużych  stacji  stosuje  się sposób

analityczno-tabelaryczny.  Sposób  ten  stosuje  się  przy  obliczaniu  maksymalnej  zdolności
przelotowej głowic stacji z uwzględnieniem technicznego zapasu czasu.

Sposób  graficzny  określania  zdolności  przepustowej  stacji  polega  na  sporządzeniu

wykresu  określającego  czas  i  kolejność  zajęcia poszczególnych elementów  stacji w układzie
współrzędnych  na  wykresie  przedstawiającym  na  osi  odciętych  –  czas,  a  na  osi  rzędnych  –
miejsce wykonywania określonych czynności.

Wielkość uzyskiwanej zdolności przepustowej stacji zależy od:



obciążenia  rozjazdu  krytycznego,  czyli  rozjazdu  o  największym  obciążeniu  ruchem
pociągów i pracą manewrową,



obciążenia grupy torów przyjazdowo – odjazdowych,



konfiguracji,  czyli  wzajemnego  rozmieszczenia  na  wykresie  ruchu  pociągów  różnych
kategorii,  o  różnych  parametrach  ruchowych,  takich  jak  prędkość,  masa,  przyspieszenie
ruchu, długość, największa dopuszczalna prędkość ruchu itp.,



układu  przestrzennego  torów  i  wielkości  strat  zdolności  przepustowej  stacji
spowodowanych przebiegami sprzecznymi.


4.3.2. Pytania sprawdzające







Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Co to jest wydajność transportowa kolei i od czego zależy?
2.  Co to jest wydajność transportowa linii?
3.  Od czego zależy wydajność transportowa sieci kolejowej?
4.  Czym  charakteryzuje  się  maksymalna,  techniczna  i  użyteczna  wydajność  transportowa

sieci kolejowej?

5.  Co to jest przelotowość szlaku?
6.  Co to jest zdolność przelotowa szlaku?
7.  Co to jest i jak się oblicza okres wykresu ruchu pociągów?
8.  W jaki sposób określa się współczynnik redukcji tras pociągów towarowych?
9.  W jaki sposób określa się współczynnik redukcji tras pociągów pasażerskich?
10. W jaki sposób można określić przelotowość szlaku?
11. Jak  oblicza  się  przelotowość  szlaku  dla  równoległego  wykresu  ruchu  pociągów  linii

jednotorowej?

12. Jak  oblicza  się  przelotowość  szlaku  dla  nierównoległego  wykresu  ruchu  pociągów  linii

jednotorowej?

13. Na czym polega analityczno-graficzny sposób obliczania zdolności przepustowej szlaku?

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





31

14. W jaki sposób określany jest czas zajęcia szlaku?
15. Na czym polega graficzny sposób obliczania zdolności przepustowej szlaku?
16. Jak  oblicza  się  przelotowość  szlaku  dla  równoległego  wykresu  ruchu  pociągów  linii

dwutorowej?

17. Co to jest zdolność przepustowa stacji?
18. W jaki sposób oblicza się zdolność przepustową i przetwórczą stacji?
19. Od jakich czynników zależy wielkość uzyskiwanej przepustowości stacji?


4.3.3. Ćwiczenia















Ćwiczenie 1





















Poniżej  przedstawiony  został  rozkład  jazdy  pociągów.  Dokonaj  jego  analizy  i  sporządź

wykres ruchu pociągów, a następnie oblicz zdolność przepustową odcinka szlaku (jak dla linii
jednotorowej) Gdynia Główna – Kutno.









Nr pociągu

53500  P 83502

54200  P 54202

54100

P 53102  P 54102

P            53506

Stacja
początkowa

Gdynia

Kołobrz

eg

Gdynia    Łeba  Gdynia

Bydgoszc

Gdynia

Bydgoszc
z Gł.

Odj. ze stacji
pocz.



17:37



21:35









Gdynia Gł.
(odjazd)

18:40

20:40

23:20

05:40



12:40



Sopot

18:50

20:50

23:30

05:50



12:50



Gdańsk Gł.

19:07

21:07

23:47

06:07



13:07



Tczew

19:35

21:35

00:15

06:35



13:35



Bydgoszcz Gł.
(przyj.)

20:55

22:09

22:55

01:35

07:55



14:55



Bydgoszcz Gł.
(odj.)

21:10

22:15

23:10

01:50

08:10

12:10

15:10

18:10

Toruń Gł.

22:10

23:11

00:10

02:50

09:10

13:10

16:10

19:10

Aleksandrów
Kuj.

22:25

23:26

00:25

03:05

09:25

13:25

16:25

19:25

Włocławek

22:48

23:51

00:48

03:28

09:48

13:48

16:48

19:48

Kutno (przyjazd)

23:28

00:32

01:28

04:08

10:28

14:28

17:28

20:28

# - przejazd inną trasą


Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z rozkładem jazdy pociągów,
2)  sporządzić wykres ruchu pociągów,
3)  dokonać obliczeń przepustowości odcinka na podstawie wykresu ruchu pociągów,
4)  zaprezentować i porównać otrzymane wyniki.


Wyposażenie stanowiska pracy:



komputer z oprogramowaniem umożliwiającym wykonywanie prostych rysunków,



kalkulator.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





32

Ćwiczenie 2


Poniżej przedstawiany został  fragment wykresu ruchu pociągów. Przeanalizuj go, określ

dla  jakiego szlaku  został  sporządzony (jedno-, czy dwutorowego) oraz oblicz przepustowość
tego szlaku i przetwórczość stacji B.














Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się z wykresem ruchu pociągów,
2)  określić rodzaj szlaku (jedno– lub dwutorowy),
3)  obliczyć przepustowość szlaku,
4)  obliczyć przetwórczość stacji B,
5)  zaprezentować i omówić wykonane obliczenia.


Wyposażenie stanowiska pracy:



komputer z oprogramowaniem umożliwiającym wykonywanie prostych rysunków,



kalkulator.


4.3.4. Sprawdzian postępów




Czy potrafisz:



Tak



Nie

1)  zdefiniować  pojęcia  wydajność  transportowa  kolei  i  wydajność

transportowa linii?









2)  określić,

czym

charakteryzuje

się

maksymalna,

techniczna

i użyteczna wydajność transportowa sieci kolejowej?









3)  zdefiniować pojęcie przelotowości szlaku?





4)  określić,  w  jaki  sposób  określa  się  współczynnik  redukcji  tras

pociągów towarowych i pasażerskich?









5)  obliczyć przelotowość szlaku?





6)  określić w jaki sposób obliczany jest czas zajęcia szlaku?





7)  zdefiniować zdolność przepustową stacji?





8)  obliczyć zdolność przetwórczą stacji?





background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





33

4.4.  Organizacja przewozów pasażerskich i towarowych


4.4.1. Materiał nauczania





Rozwój  i  sprawność kolei zależą przede wszystkim od trakcji, dostarczającej  niezbędnej

siły  pociągowej.  Sprawna  technicznie  i  ekonomicznie  praca  trakcji  wymaga  nie  tylko
stosowania  właściwych  środków,  jakimi  są  pojazdy  trakcyjne,  lecz  również  należytego  ich
utrzymania i wykorzystania.

Zasadniczymi  zadaniami  gospodarki  pojazdami  trakcyjnymi  są:  utrzymanie  ich  w  jak

najlepszym  stanie  technicznym,  zapewnienie  im  dobrze  przygotowanej  i  sprawnej  obsługi,
wykonywanie  zadań  przewozowych  jak  najmniejszą  liczbą  pojazdów  oraz  stała  troska
o oszczędne  zużywanie  paliwa  smarów  oraz  innych  materiałów  niezbędnych  do  należytego
utrzymania posiadanych pojazdów trakcyjnych.

Aby  gospodarka  pojazdami  trakcyjnymi  mogła  wykonać  postawione  jej  zadania,

konieczne  jest  prowadzenie  ścisłej  ewidencji  będących  w  dyspozycji  pojazdów,  racjonalne
planowanie ich pracy oraz  jej rejestracji, a następnie – stałe śledzenie osiągniętych wyników
przez  analizę  i  krytyczną  ocenę  uzyskanych  wskaźników  techniczno-eksploatacyjnych.  Dla
osiągnięcia  dodatnich  wyników  niezbędne  jest  jak  największe  skrócenie  nieproduktywnych
postojów  w  naprawie,  w  obrządzaniu  bądź  w  oczekiwaniu  na  pracę  oraz  przydzielenie
pojazdów  trakcyjnych  do  takiej  pracy,  przy  której  ich  właściwości  trakcyjne  mogą  być
najlepiej wykorzystane.

Poprawność  działania  całego  transportu  kolejowego,  którą  należy  utożsamiać

z prawidłowością  i  efektywnością  pracy  personelu  i  wykorzystywanych  środków
technicznych,    określana  wielkością  i  jakością  wykonanych  przewozów  oraz  kosztem  ich
realizacji zależy w dużej mierze od organizacji procesów przewozowych.

Organizację  procesów  przewozowych,  należy  rozumieć  jako  uporządkowanie  działań

ludzi  i  wykorzystywanych  przez  nich  środków  technicznych  współprzyczyniających  się  do
osiągnięcia celu, jakim jest sprawny i efektywny przewóz pasażerów i ładunków.

Praktycznym  wykładnikiem  organizacji  pracy  transportu  kolejowego  jest  służbowy

rozkład jazdy, wykres ruchu pociągów oraz dodatki do rozkładu jazdy.

Potrzeby przewozowe w ruchu pasażerskim są określane jako potoki obciążające odcinki

linii kolejowych, według relacji, w rozpatrywanej grupie.

Charakterystyczną  cechą  współczesnej  organizacji  przewozów  pasażerskich  jest

specjalizacja  pociągów  i  podporządkowanie  zasad  ich  kursowania  potrzebom  obsługiwanej
grupy pasażerów. Wyrazem tego jest:



duża dostępność czasowa i przestrzenna pociągów o charakterze lokalnym,



ograniczona dostępność pociągów przewożących pasażerów na średnie i duże odległości.
Ustalone potoki pasażerów  i wynikające z nich relacje pociągów pasażerskich,  stanowią

podstawę  do  określania  wielkości  i  struktury  składów  wagonów  poszczególnych  pociągów
pasażerskich.

Liczba miejsc w poszczególnych pociągach, w wagonach, zależy od:



wielkości  dobowego  (godzinnego)  potoku  podróżnych  obciążającego  pociągi
rozpatrywanej relacji,



liczby pociągów uruchamianych w rozpatrywanej relacji w okresie doby,



współczynnika wykorzystania miejsc siedzących α.
Wygoda  podróżowania,  zależna  od  stopnia  zapełnienia  pociągu,  określana  wartością

współczynnika  wykorzystania  miejsc    α    w  dużej  mierze  zależy  od  charakteru  i  czasu
podróży.  Wartość  α  dla  pociągów obsługujących  przewozy  w aglomeracjach  i konurbacjach
oraz  rejonach  ciążenia,  a  także  obsługujących  pozostałe  przewozy  lokalne,  w  których  czas

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





34

podróży  z  zasady  jest  mniejszy  niż  2  godziny,  przyjmuje  się  wartość  α  większą  niż  1.
Dopuszczalną wartość tego współczynnika oblicza się ze wzoru:



α

dop

= 0,5 [α

max

(2 – t) +t]


gdzie:
α

max

– maksymalne zapełnienie wagonów w pociągach,

t  – czas podróży rozpatrywanej grupy pasażerów (t < 2h).


Obecnie na sieci kolejowej uruchamiane są pociągi pasażerskie: ekspresowe, pospieszne,

osobowe  dalekobieżne,  osobowe  miejscowe,  osobowo-towarowe.  Klasyfikacja  ta
w niepełnym stopniu nawiązuje do charakteru realizowanych przewozów.

Na organizację procesów przewozu ładunków składa się wzajemnie zsynchronizowana:



organizacja  pracy punktów ładunkowych oraz rejonów o dużej pracy ładunkowej,



organizacja  potoków  wagonów  ładownych  oraz  próżnych,  kierowanych  do  miejsc  ich
zapotrzebowania  –  naładunku  w  składy  pociągów  (plany  zestawiania  pociągów,  plany
pracy lokomotyw i drużyn),



organizacja  pracy  stacji  technicznych,  w  tym  stacji  rozrządowych,  spełniających
podstawową rolę w organizacji ruchu pociągów przewożących przesyłki wagonowe.
Organizacja  procesów  przewozów  ładunków  powinna  zapewnić  prawidłowe,  zgodne

z ustalonymi  przepisami  jakości  usług  przewozowych,  zaspokajanie  zgłaszanych  potrzeb
przewozowych. Organizacja procesów przewozów ładunków powinna zapewnić także:



dobre wykorzystanie wagonów towarowych,



ograniczenie pracy pociągowej,



ograniczenie obciążenia stacji rozrządowych do poziomu ich zdolności przetwórczych.
Proces  przewozu  ładunków  rozpatrywany  w  skali  przeciętnej,  typowej  przesyłki

wagonowej składa się z szeregu następujących operacji technologicznych, wykonywanych na:



stacji naładunku,



stacjach przez które przechodzi wagon na drodze do stacji przeznaczenia (wyładunku),



stacji przeznaczenia (wyładunku)

oraz operacji przemieszczania w pociągach między tymi stacjami.

Poza  wymienionymi  „roboczymi”  operacjami  są  jeszcze  inne  operacje,  poprzedzające

naładunek przesyłki do wagonu. Są to operacje niezbędne do podstawienia wagonu do punktu
ładunkowego i przemieszczenie wagonu z punktu ładunkowego.

Czas trwania cyklu operacji technologicznych jest nazywany czasem obrotu wagonu.
Iloraz drogi przebiegu przeciętnego wagonu w stanie próżnym i drogi przebiegu w stanie

ładownym jest nazywany współczynnikiem próżnego przebiegu α.

Operacje  ładunkowe  rozpoczynające  (naładunek)  i  kończące  (wyładunek)  proces

przewozu ładunków przez transport kolejowy wykonywane są na:



bocznicach  zakładów,  magazynów  i  innych  których  działalność  wymaga  dowozu
surowców,

materiałów,

półfabrykatów,

wywozu

produktów,

materiałów

magazynowanych, odpadów, itp.,



punktach  przeładunkowych,  będących  miejscem  styku  z  gałęziami  transportu
współpracującymi przy przewozie ładunków od nadawcy do odbiorcy.

W tej grupie punktów ładunkowych występują:



tory  ogólnego  użytku  i  ładownie  publiczne  na  styku  działania  transportu  kolejowego
i samochodowego spełniającego funkcje dowozowo-odwozowe,



stacje przeładunkowe w punktach styku kolei o różnych szerokościach toru,

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





35



portowe  stacje  przeładunkowe  na  styku  działania  kolei  i  żeglugi  morskiej  lub
śródlądowej.
Na  punktach  (stacjach)  tych,  powstają  strugi  wagonów  różnej  wielkości  i  w  różnych

relacjach. Organizowanie tych strug w składy pociągów  jest bardzo ważnym, a  jednocześnie
trudnym  do  rozwiązania  zagadnieniem.  Strugi  wagonów  powstające  na  wielu  stacjach  sieci
kolejowej mogą być łączone w składy pociągów w różnych wariantach.

Organizowanie strug wagonów w składy pociągów jest nazywane marszrutyzacją.
Marszrutą  jest  zwarty  skład  wagonów  tworzących  pociąg  o  dostatecznym  obciążeniu

i długości.

W  zależności  od  miejsca  ładowania,  marszruty  dzielą  się  na  nadawcze,  które  ładuje

i zestawia  jeden  lub  kilku  nadawców  na  jednej  stacji  nadania,  oraz  stopniowane,  które
zestawia  kolej  z  grup  wagonów  ładowanych  przez  jednego  bądź  kilku  nadawców  na  jednej
lub kilku stacjach nadania w tym samym rejonie.

Według miejsca przeznaczenia marszruty dzielą się na bezpośrednie, wysyłane do jednej

stacji  przeznaczenia,  oraz  pośrednie,  których  wagony  ze  stacji  rozwiązania  pociągu
przekazywane  są  do  stacji  przeznaczenia  położonych  na  jednej  lub  kilku  liniach
przylegających do stacji rozwiązania pociągu.

Przewozy przesyłek całopociągowych, w większości nadawanych przez jednego nadawcę

i  przeznaczonych  dla  jednego  odbiorcy  są  wykonywane  przez  pociągi  dalekobieżne  do
przewozu  towarów  masowych.  Niektóre  ładunki  muszą  być  przewożone  w  wagonach
specjalnych i w takich przypadkach stosowane są tak zwane składy wahadłowe, to jest składy
wagonów,  które  drogę  powrotną  do  miejsca  ponownego  naładunku  przebywają  w  stanie
próżnym, bez zmian ich zestawiania.

Składy  wahadłowe  są  stosowane  często  wtedy,  gdy  rodzaj  wagonu  jest  określony  nie

przez  rodzaj  przewożonego  ładunku,  ale  przez  rodzaj  urządzeń  ładunkowych  w  punktach
wyładunku  przesyłki.  Stosowanie  takich  składów  jest  jednak  bardzo  korzystne,  gdyż  poza
przewozem całopociągowym (przemieszczanie przesyłek nie jest przerywane czasochłonnymi
i  pracochłonnymi  czynnościami  na  stacjach  technicznych,  głównie  rozrządowych),
zestawiane składy mają (ze względu na możliwość stosowania odpowiednich wagonów) duże
masy netto i są szybko wyładowywane w punktach ładunkowych.

Niekorzystna cecha stosowania składów wahadłowych  jest duży współczynnik próżnego

przebiegu,  ponieważ  droga  przemieszczania  składu  w  stanie  ładownym  i  próżnym  jest  taka
sama.

W  realizacji  przesyłek  wagonowych  uczestniczą  pociągi  o  zróżnicowanym  charakterze

i spełnianych funkcjach. Wśród pociągów towarowych wyróżnia się:



pociągi dalekobieżne,



pociągi odcinkowe,



pociągi zbiorowe,



pociągi zdawcze.
Organizacja  przewozu  przesyłek  wagonowych,  a  przede  wszystkim  plan  zestawiania

pociągów, w których są one przemieszczane, powinna zapewnić minimalny czas znajdowania
się  ich  w  drodze  od  stacji  naładunku  do  stacji  wyładunku  oraz  między  stacjami  wyładunku
i kolejnego naładunku.

Podstawową  część  planu  zestawiania pociągów towarowych  stanowią plany  zestawiania

pociągów  dalekobieżnych  i  odcinkowych.  Jednak  do  zestawienia  pociągu  określonej  relacji
niezbędne jest zgromadzenie odpowiedniej liczby wagonów.

Czas gromadzenia (akumulacji) wagonów jest tym większy, im mniej liczna jest dobowa

struga wagonów tej relacji. Jeżeli struga ta jest słaba, a czas akumulacji wagonów jest długi,
to straty wagonogodzin powstałe w czasie gromadzenia odpowiedniej liczby wagonów mogą

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





36

być  większe,  niż  oszczędności,  wynikające  z  faktu,  że  wagony  te  przeszły  by  przez  kilka
kolejnych stacji bez przeróbki.

Zależnie  od  liczby  stacji  położonych  na  badanym  kierunku  (ciągu)  transportowym  oraz

struktury  wielkości  strug  wagonów,  liczba  możliwych  rozwiązań  może  być  duża.  W  celu
wybrania  najkorzystniejszego  rozwiązania  należy  porównać  wielkości  postoju  wagonów  na
wszystkich  stacjach  rozrządowych  położonych  na  badanym  kierunku  transportowym,
występujące we wszystkich możliwych wariantach planu zestawiania pociągów.

Analizę  strug  wagonów  do  wydzielenia  ich  w relacji  pociągowej  zgodną  z  relacja  strug

wagonów przeprowadza się w odniesieniu do dwóch warunków:



koniecznego:

N∑

x

∆t > δ ∙ n





dostatecznego:



N∑

y

∆t > δ ∙ n







gdzie:

N – dobowa struga wagonów badanej relacji,

x

∆t  –  suma  czasów  oszczędności  przy  przejściu  badanej  strugi  wagonów  przez  wszystkie

stacje rozrządowe leżące na drodze przebiegu pociągu,

y

∆t  –  suma  czasów  oszczędności  przy  przejściu  badanej  strugi  wagonów  przez  stacje

rozrządowe  położone  miedzy  stacją  końcową  biegu  pociągu  rozpatrywanej  odległej
(dłuższej)  relacji,  a  stacją  końcową  biegu  pociągu  mniej odległej  relacji,  z  wyliczeniem
oszczędności i na tej mniej odległej stacji,

n – liczba wagonów w zestawianych pociągach,
δ – współczynnik akumulacji wagonów – wartość tego współczynnika zależy od liczby relacji

pociągów zestawianych przez rozpatrywana stację i wynosi:
około 8,5 – dla dwóch relacji,
około 9.0 – dla trzech relacji,
około 9,5 – dla pięciu relacji,
około 10,0 – dla sześciu relacji.

W  pierwszym  etapie  obliczeń  wszystkie  strugi  są  badane  według  kryterium  warunku

koniecznego.  Strugi  spełniające  ten  warunek  następnie  są  poddawane  próbie  kryterium
warunku  dostatecznego.  Jeżeli  badana  struga  spełni  także  i  ten  warunek,  to  jest  wydzielana
w samodzielną  relację  pociągową.  Strugi,  które  nie  spełnią  warunku  koniecznego,  a  więc
słabe,  są  łączone  ze  strugami  wagonów  mniej  odległych  relacji,  aż  do  uzyskania  strug
spełniających obydwa warunki.

Na  PKP  rozwijającą  się  formą  są  przewozy  ładunków  w  kontenerach.  Taka  forma

przewozu jest szczególnie korzystna, ze względu na:



usprawnienie  przeładunków  przy  skomplikowanej  relacji  przewozu:  samochód,  kolej,
statek,



prędkość  przewozu  i  wysoki  stopień  zabezpieczenia  ładunku  przez  uszkodzeniem,
kradzieżą itp.,



oszczędności na opakowaniach transportowych,



wymagania odbiorców, zwłaszcza często występujące we współpracy międzynarodowej,



racjonalizację  styku  procesów  produkcji,  składowania  i  dystrybucji  z  procesami
przemieszczania.
W  przewozach  międzynarodowych  mogą  być  użytkowane  wagony  opatrzone  znakiem

przydatności  do  komunikacji  międzynarodowej.  Warunki  techniczne,  którym  powinny

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





37

odpowiadać wagony włączone do pociągów komunikacji międzynarodowej na terenie Europy
określają odpowiednie przepisy.

Do pociągów nie mogą być włączane wagony:

−  z  uszkodzeniami  lub  brakami  zagrażającymi  bezpieczeństwu  ruchu  lub  bezpieczeństwu

przewożonego ładunku,

−  po  wykolejeniu  (zderzeniu,  najechaniu)  do  czasu  orzeczenia  przez  właściwego

pracownika o zdatności wagonu do ruchu,

−  z nalepkami o treści zakazującej włączania ich do pociągu,
−  załadowane niezgodne z przepisami o ładowaniu wagonów towarowych,
−  bez  oznaczenia  daty  rewizji  okresowej  z  wyjątkiem  próbnych  i  nowych  wagonów

przesyłanych z wytwórni do stacji przeznaczenia,

−  z przekroczonym terminem rewizji okresowej z wyjątkiem przypadków przewidzianych

umowami międzynarodowymi lub przesyłania wagonów do rewizji okresowej,

−  z  rozstawem  sąsiednich  osi  wózków  mniejszym  niż  1,5  m  z  wyjątkiem  wagonów

z zagłębioną podłogą i dźwigów.
Do pociągów pasażerskich ponadto nie wolno włączać wagonów:

−  z ładunkami wybuchowymi lub radioaktywnymi,
−  cystern z cieczami lub gazami trującymi, żrącymi lub łatwo zapalnymi.

Jeżeli  pierwszy  wagon  za  lokomotywą  ciągnącą,  przeznaczony  dla  podróżnych,  nie  jest

wagonem  czteroosiowym  o  stalowej  konstrukcji  to  należy  go  oddzielić  od  lokomotywy
ciągnącej tzw. wagonem ochronnym, którym może być wagon bagażowy, pocztowy lub inny
wagon nie zajęty przez podróżnych. Użycia wagonu ochronnego nie wymaga się w pociągach
o prędkościach jazdy do 60 km/h  i w zespołach trakcyjnych.

W  pociągu  pasażerskim  nie  mającym  wagonu  bagażowego  powinien  być  wyznaczony

przedział  służbowy  dla  kierownika  pociągu  w  miarę  możności  w  pierwszym  wagonie
osobowym, licząc od czoła pociągu.

Włączanie  do  pociągów  pasażerskich  wagonów  towarowych  nie  ujętych  w  służbowym

rozkładzie  jazdy  jest  zasadniczo  zabronione  z  wyjątkiem  przypadków  doraźnych  wyłączeń
realizowanych zgodnie z zarządzeniem dyrekcji kolejowej.



4.4.2. Pytania sprawdzające









Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.  Od czego zależna jest liczba miejsc siedzących w poszczególnych pociągach?
2.  Co to jest „wygoda podróżowania” i od czego zależy?
3.  Co wypływa na proces organizacji przewozu ładunków?
4.  Jakie warunki powinna spełniać prawidłowa organizacja procesów przewozu ładunków?
5.  W jaki sposób obliczany jest współczynnik próżnego przebiegu wagonu towarowego?
6.  Co to są marszruty i jak się dzielą?
7.  W jaki sposób organizowany jest przewóz przesyłek całopociągowych?
8.  W jaki sposób organizowany jest przewóz przesyłek wagonowych?
9.  Co to są strugi wagonów i jak się je oblicza?
10.  Jakie są wymagania stawiane przy zestawianiu składów pociągów pasażerskich?



background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





38

4.4.3. Ćwiczenia











Ćwiczenie 1





















Oblicz  ilość  miejsc,  jaka  powinna  być  w  pociągach  pasażerskich  dowolnej  relacji,  przy

założeniu, że natężenie ruchu jest stałe i wynosi:



w pociągach osobowych – 300 podróżnych,



w pociągach pospiesznych – 250 podróżnych,



w pociągach ekspresowych – 150 podróżnych.
Zaproponuj  z  jakich  pojazdów  (wagony,  lokomotywy,  zespoły  trakcyjne)  powinny

składać się te pociągi.


Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się zasadami wyznaczania liczby miejsc siedzących w pociągach,
2)  określić  poziom  współczynnika  wygody  podróżowania  dla  poszczególnych  typów

pociągów,

3)  obliczyć ilość miejsc siedzących jaka powinna być w każdym pociągu,
4)  określić, z jakich pojazdów powinny być zestawione składy pociągów pasażerskich,
5)  przedstawić i omówić otrzymane wyniki.


Wyposażenie stanowiska pracy:



kalkulator,



literatura z rozdziału 6 poradnika dla ucznia.


Ćwiczenie 2


Sporządź graficzny plan organizowania strug wagonów towarowych w  składy pociągów

(marszruty),  dla  wybranej  stacji  obsługującej  dowolnie  rozmieszczone  punkty  ładunkowe.
Stwórz plany dla każdego typu marszrut.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)  zapoznać się zasadami tworzenia marszrut,
2)  stworzyć graficzny plan obsługi strug wagonów towarowych,
3)  przedstawić i omówić plany.


Wyposażenie stanowiska pracy:



arkusze papieru A 4,



mazaki,

  literatura z rozdziału 6 poradnika dla ucznia.



background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





39

4.4.4. Sprawdzian postępów





Czy potrafisz:



Tak



Nie

1)  określić  zasady  doboru  wagonów  do  składów  pociągów

pasażerskich?









2)  określić zasady określania wygody podróżowania?





3)  określić,  w  jaki  sposób  obliczany  jest  współczynnik  próżnego

przebiegu wagonu towarowego?









4)  określić co to są marszruty i jak się dzielą?





5)  określić co to są strugi wagonów i jak się je oblicza?





6)  wskazać  wymagania  stawiane  przy  zestawianiu  składów

pociągów pasażerskich?









background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





40

5.  SPRAWDZIAN OSIĄGNIĘĆ






INSTRUKCJA DLA UCZNIA

1.  Przeczytaj uważnie instrukcję.
2.  Podpisz imieniem i nazwiskiem kartę odpowiedzi.
3.  Zapoznaj się z zestawem zadań testowych.
4.  Test  zawiera  20  zadań.  Do  każdego  zadania  dołączone  są  4  możliwości  odpowiedzi.

Tylko jedna jest prawidłowa.

5.  Udzielaj odpowiedzi na załączonej karcie odpowiedzi, stawiając w odpowiedniej rubryce

znak X. W przypadku pomyłki należy błędną odpowiedź zaznaczyć kółkiem, a następnie
ponownie zakreślić odpowiedź prawidłową.

6.  Zadania  wymagają  prostych  obliczeń,  które  powinieneś  wykonać  przed  wskazaniem

poprawnego wyniku.

7.  Pracuj samodzielnie, bo tylko wtedy będziesz miał satysfakcję z wykonanego zadania.
8.  Jeśli  udzielenie  odpowiedzi  będzie  Ci  sprawiało  trudność,  wtedy  odłóż  rozwiązanie

zadania na później i wróć do niego, gdy zostanie Ci wolny czas.

9.  Na rozwiązanie testu masz 45 minut.

Powodzenia!



ZESTAW ZADAŃ TESTOWYCH











1.

Zespół dyspozytorski sprawujący nadzór nad prowadzeniem ruchu pociągów to zespół
a)  pociągowy.
b)  lokomotywowy.
c)  kolejowym.
d)  wagonowy.


2.

Bieżąca kontrola jazdy pociągów jest prowadzona
a)  w oparciu o bezpośrednią obserwację pracy personelu wykonawczego i prowadzoną

dokumentację.

b)  na podstawie analizy dokumentacji dyspozytorskiej, pociągowej oraz raportów.
c)  poprzez  śledzenie  wybranych  pociągów  oraz  czynności  wykonywanych  przez

pracowników związanych z ruchem pociągów pasażerskich.

d)  wtórnie przez organa kontroli oraz innych przydzielonych do kontroli pracowników.



3.

Regulamin techniczny stacji składa się z
a)  1 części.
b)  2 części.
c)  3 części.
d)  4 części.



4.

Plany  schematyczne,  tablice  zależności,  wykazy  sprzecznych  przebiegów,  plany
urządzeń  sterowania ruchem, wykaz urządzeń oddziaływania pociągu, szkic sytuacyjny
stacji  i sąsiednich  szlaków  oraz  pulpitu  nastawczego,  przekaźnikowo-komputerowych
urządzeń sterowania ruchem kolejowym dołączone są do
a)  rozkładu jazdy pociągów.
b)  części zmiennej regulaminu technicznego.
c)  dodatku części stałej regulaminu technicznego.
d)  części stałej regulaminu technicznego.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





41

5.

Wyciąg z regulaminu technicznego sporządza się dla
a)  każdego posterunku technicznego.
b)  każdego  posterunku  technicznego,  na  którym  nie  ma  egzemplarza  regulaminu

technicznego.

c)  każdej stacji.
d)  każdego składu pociągowego zestawianego na stacji.



6.

Dopuszczalne  prędkości  jazdy  na  określonych  odcinkach  linii,  zmiany  w  kilometrażu
linii,  dopuszczalny  nacisk  osi  na  szyny,  wykaz  miejsc  zagrożonych,  usytuowanie
posterunków  ruchu  i  punktów  ekspedycyjnych,  potrzeby  zamknięć  torów  i  ograniczeń
prędkości

jazdy

związku

prowadzonymi

robotami

utrzymaniowymi

i modernizacyjnymi zgłaszane są do nowego rozkładu jazdy przez służbę
a)  drogową.
b)  trakcji.
c)  ruchu.
d)  handlowo-przewozową.


7.

Jednakowe  prędkości  techniczne  i  jednakowe  postoje  pociągów  są  umieszczane  na
wykresie
a)  zwykłym.
b)  równoległym.
c)  maksymalnym.
d)  równoległym i równoodstepowym.



8.

Minimalny  czas  potrzebny  na  wykonanie  czynności  związanych  z  przyjęciem,
wyprawianiem  lub  przepuszczeniem  kolejnych  pociągów  przez  stację  nazywa  się
interwałem
a)  stacyjnym.
b)  szlakowym.
c)  szlakowym mijania się pociągów.
d)  szlakowym krzyżowania się pociągów.



9.

Interwał stacyjny następstwa pociągów jest to
a)  czas jazdy pociągu.
b)  minimalny  czas  między  przyjazdem  pociągu  na  sąsiedni  posterunek  zapowiadaczy

a wyprawieniem na ten szlak następnego pociągu w tym samym kierunku.

c)  minimalny  czas,  jaki  upływa  od  momentu  przejazdu  przez  oś  posterunku  lub

przyjazdu  na  oś  posterunku  zapowiadawczego  pociągu  ze  szlaku  jednotorowego  do
momentu  odjazdu  pociągu  kierunku  przeciwnego  od  osi  tego  posterunku  na  tenże
szlak.

d)  minimalny  czas  jaki  rozgranicza  pociągi  na  szlakach  odcinków  kolejowych

wyposażonych w blokadę półsamoczynną lub samoczynną.



10.  Odstęp czasu między przyjazdem lub odjazdem ze stacji dwóch kolejnych pociągów, to

a)  szlakowy odstęp czasu.
b)  następstwo pociągów.
c)  równoległy odstęp czasu.
d)  stacyjny odstęp czasu.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





42

11.  Wydajność transportowa kolei może być określona

a)  wielkością przewozów jak i wykonaną przez kolej pracą przewozową odniesioną do

rozpatrywanej jednostki czasu.

b)  tylko wielkością przewozów.
c)  tylko wykonana pracą przewozową w ciągu roku.
d)  ilością przewiezionych ton ładunków.



12.  Wielkość,  jaką  można  uzyskać  przyjmując  do  obliczeń  sprawność  działania  urządzeń,

osiąganą w przeciętnych warunkach eksploatacyjnych nazywa się zdolnością
a)  maksymalną.
b)  minimalną.
c)  techniczną (ciągłą lub naturalną).
d)  handlową.



13.  Zdolnością przepustową szlaku nazywa się

a)  największą  liczbę  pociągów  na  szlaku  dwutorowym  eksploatowanym  dla

prowadzenia  ruchu  jednokierunkowego  po  każdym  torze  z torów  tego  szlaku,  bądź
największą  liczbę  par  pociągów  na  szlaku  jednotorowym  eksploatowanym  dla
prowadzenia ruchu dwukierunkowego po torze szlakowym.

b)  największą  liczbę  pociągów  na  szlaku  jednotorowym  eksploatowanym  dla

prowadzenia  ruchu  jednokierunkowego,  bądź  największą  liczbę  par  pociągów  na
szlaku jednotorowym eksploatowanym dla prowadzenia ruchu dwukierunkowego.

c)  maksymalną  ilość  przerobionych  na  stacji  składów  pociągowych  i  wysłanych  do

innych stacji.

d)  interwałem szlakowym.


14.  Czas zajęcia  szlaku przez pociąg lub grupę pociągów, których układ  na siatce wykresy

ruchu  powtarza  się;    inaczej,  czas  jaki  upływa  od  chwili  odjazdu  ze  stacji  jednego
pociągu do chwili odjazdu w tym samym kierunku następnego pociągu to
a)  następstwo pociągów.
b)  okres wykresu ruchu pociągów.
c)  ruch równoodstępowy.
d)  maksymalny czas przejazdu.



15.  Zdolność przepustowa odcinka lub linii jest ograniczona zdolnością

a)  przepustową  szlaku  krytycznego,  czyli  szlaku,  który  ma  najmniejszy  (najkrótszy)

okres wykresu ruchu.

b)  przetwórczą sąsiednich stacji.
c)  ładunkową przetwórczą sąsiednich stacji.
d)  przepustową  szlaku  krytycznego,  czyli  szlaku,  który  ma  największy  okres  wykresu

ruchu


16.  Jednostkowy czas obciążenia szlaku przez poszczególne kombinacje  następstwa dwóch

kolejnych pociągów, a także liczba tych kombinacji pozwalają określić
a)  jednostkowy czas obciążenia szlaku.
b)  globalny czas obciążenia szlaku.
c)  zdolność załadowczą i przewozową stacji.
d)  maksymalny wykres następstwa pociągów.

background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





43

17.  Maksymalną  przelotowość  szlaku  przy  stosowaniu  równoległego  wykresu  ruchu

pociągów na linii (odcinku) dwutorowym, dla kierunku nieparzystego oblicza się jako
a)  1440 : okres wykresu ruchu pociągów kierunku nieparzystego w pociągach na dobę.
b)  1440 : globalny czas obciążenia szlaku w pociągach na dobę.
c)  1440 : minimalna ilość pociągów kierunku nieparzystego w pociągach na dobę.
d)  1440 : minimalną ilość pociągów kierunku parzystego w pociągach na dobę.


18.  Układ  torów,  wyposażenie  stacji,  rodzaj  przepuszczanych  pociągów  oraz  ich  relacji,

a także  normy  i  sposób  pracy  określanych  w  procesie  technologicznym  pracy  tej  stacji
pozwalają określić
a)  przelotowość stacji.
b)  przetwórczość stacji.
c)  ładowność stacji i torów ogólnego użytku.
d)  ładowność stacji i torów bocznicowych.


19.  Obowiązujący stację proces technologiczny pracy bocznic, układ torów, stałe i ruchome

urządzenia techniczne pozwalają określić
a)  zdolność przetwórczą urządzeń stacyjnych.
b)  zdolność ładunkową stacji.
c)  zdolność przepustową torów.
d)  minimalny wykres ruchu pociągów na stacji.



20.  Składy  pociągowe,  których  wagony  ze  stacji  rozwiązania pociągu  przekazywane  są  do

stacji przeznaczenia  położonych  na  jednej  lub różnych  liniach przylegających  do  stacji
rozwiązania pociągu nazywamy
a)  marszrutami bezpośrednimi.
b)  marszrutami pośrednimi.
c)  marszrutami nadawczymi.
d)  wahadłami.




background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





44

KARTA ODPOWIEDZI



Imię i nazwisko....................................................................................................................


Organizowanie ruchu kolejowego


Zakreśl poprawną odpowiedź





























Nr

zadania

Odpowiedź

Punkty

1



2



3



4



5



6



7



8



9



10



11



12



13



14



15



16



17



18



19



20



Razem:



background image



„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





45

6.



 LITERATURA









1.  Gajda B.: Technika ruchu kolejowego. Cz. II. WKiŁ, Warszawa 1990
2.  Gruszczyński A.: Eksploatacja taboru kolejowego. WKiŁ, Warszawa 1987
3.  Kowalski E.: Pojazdy trakcyjne. WKiŁ, Warszawa 1987
4.  Zalewski  P.,  Siedlecki  P.,  Drewnowski  A.:  Technologia  Transportu  Kolejowego.  WKŁ,

Warszawa 2004

5.  Regulamin Przydzielania Tras PKP PLK
6.  http://www.ipt_lodz.toya.net.pl/proj/RJ2007/RJ_2006.htm
7.  http://pr.ec.pl/img_in//NewsletterWawaLodz/601_080110a.pdf
8.  http://www.plk-sa.pl/oferta.html
