1.  Wstęp teoretyczny



Węzeł cieplny (dwufunkcyjny) jest zespołem urządzeń służącym do dostarczenia energii

cieplnej  potrzebnej  do  ogrzania  budynku  i  wody  użytkowej.  Zasilany  jest  on  miejską  siecią
ciepłowniczą  i  rozdziela  dostarczaną  energię  do  instalacji  centralnego  ogrzewania  (c.o.)
i ciepłej wody użytkowej (c.w.u.).

Woda  do  c.w.u.  i  c.o.  ogrzewana  jest  w  wymiennikach  ciepła  za  pomocą  gorącej  wody

z elektrociepłowni.

Ogrzana  w  wymienniku  woda  c.o.  rozsyłana  jest  rurociągami  po  całym  budynku

do grzejników i po oddaniu swojej energii do otoczenia ponownie  trafia do wymiennika i jest
ponownie ogrzewana. Woda c.o. krąży w obiegu zamkniętym, a jej ubytki można uzupełnić
wodą wysokoparametrową przesyłaną przez elektrociepłownię.

Ciepła  woda  użytkowa  po  opuszczeniu  wymiennika  trafia  do  zasobnika  c.w.u.  i  dalej

rozsyłana  jest  po  całym  budynku  w  pobliża  miejsc  odbioru  (toalety,  laboratoria).
Niewykorzystana  część  ciepłej  wody  trafia  z  powrotem  do  wymiennika  i  jest  ponownie
doprowadzana do odpowiedniej temperatury (ciepła woda jest w ciągłym obiegu, aby mogła
być  dostarczona  do  odbiorcy  w  odpowiedniej  temperaturze  w  niedługim  czasie).  Ubytki
wody użytkowej ciepłej i zimnej uzupełniane są wodą wodociągową w ilości odnotowywanej
przez wodomierz.



Układ węzła składa się z:





dwóch płytowych wymienników ciepła do ogrzewania wody użytkowej i kotłowej





pomp: cyrkulacyjnej c.o. i c.w.u.





przeponowego naczynia wzbiorczego





filtrów oraz odmulaczy





orurowania zabezpieczonego przed stratami ciepła pianką poliuretanową





armatury odcinającej, regulacyjnej i zabezpieczającej





układów automatycznej regulacji temperatury c.o. i c.w.u.





układu uzupełniania ubytków wody c.o. wodą wysokoparametrową






2.  Schemat instalacji

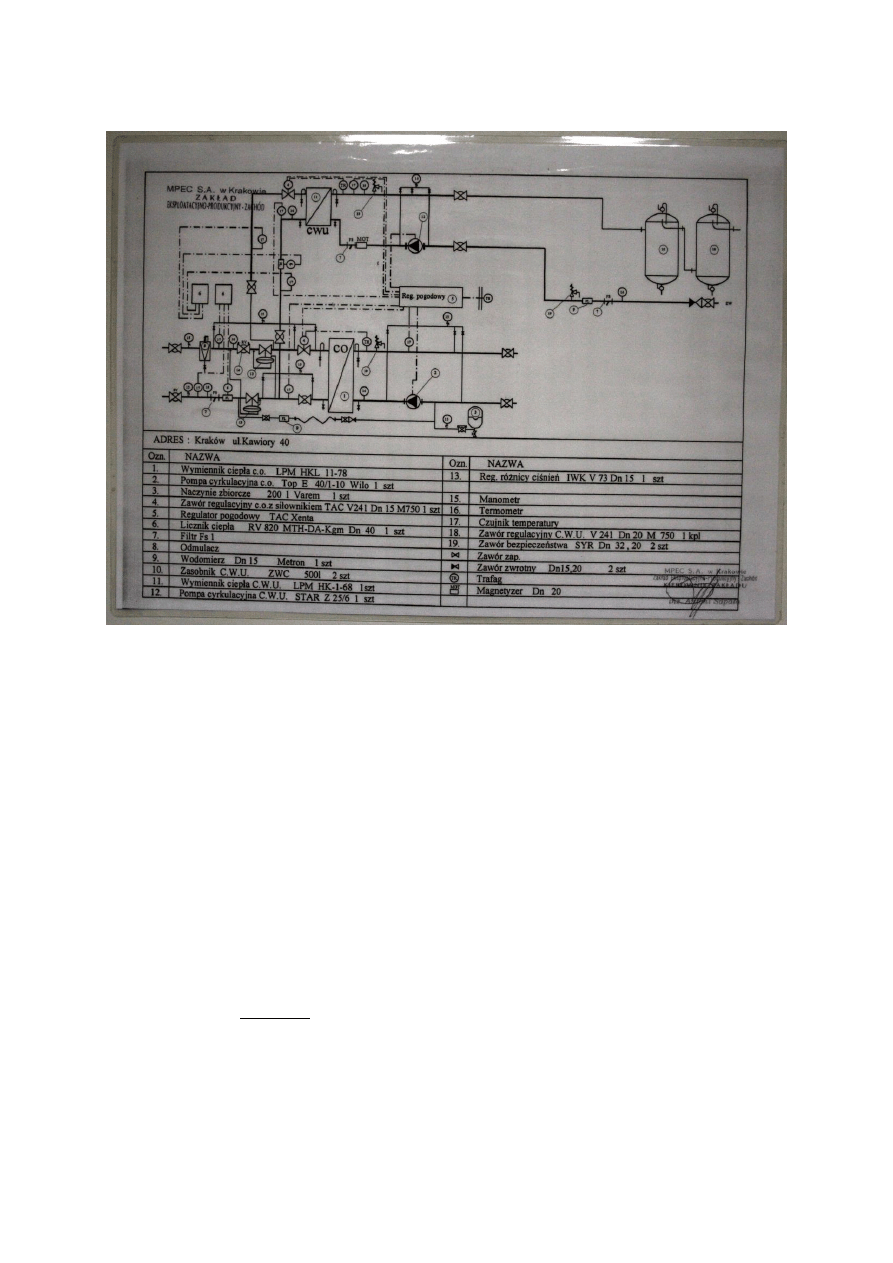

Rys. 1: Schemat instalacji




3.  Parametry techniczne układu:

moc cieplna:









przepływ czynnika grzewczego:

CO:



187 kW







CO:



2,3 t/h

C.W.U:

20 kW







C.W.U:

0,25 t/h















razem:

2,55 t/h


parametry instalacji:







ciśnienie robocze instalacji:

CO:



90/70 ℃







CO:



0,1 MPa

C.W.U:

55 ℃




4.  Obliczenie mocy rzeczywistej układu

Wzór:

P=

Cw∗mw∗∆T

t

,

gdzie:

Cw - ciepło właściwe wody
∆T - różnica temperatur
mw/t - masowe natężenie przepływu


Dane:
Q= 0,6 [m

3

/h]

t

1

= 69 [°C]

t

2

= 34 [°C]

Cw = 4189,9 [J/kg*K]



∆T = t

1

- t

2

 = 69 - 34 = 35

ρ

30

=



995,65



[kg/m

3

]

mw/t = Q*ρ = 0,6 * 995,65 = 597,39 [kg/h] = 0,1659 [kg/s]


P=

Cw∗mw∗∆T

t

 = 4189,9[

J

kg∗K

] * 0,1659[

kg

s

] * 35 [K] = 24328,7[J/s]

P = 24328,7 [W] = 24,3 [kW]




5.  Opis wybranej części układu

Wymiennik ciepła
Węzeł ciepłowniczy wyposażony jest w płytowe wymienniki ciepła. Są to wymienniki
posiadające powierzchnię wymiany ciepła wykonaną z tłoczonych blach kwasoodpornych
(zgodnie z załączonym zestawieniem materiałów). Wymiennik pobiera gorącą wodę z
elektrociepłowni i ogrzewa ją dla c.o. i c.w.u., a następnie rozsyła ją rurociągiem po całym
budynku. Później, woda wraca do wymiennika, gdzie jest ponownie ogrzewana.

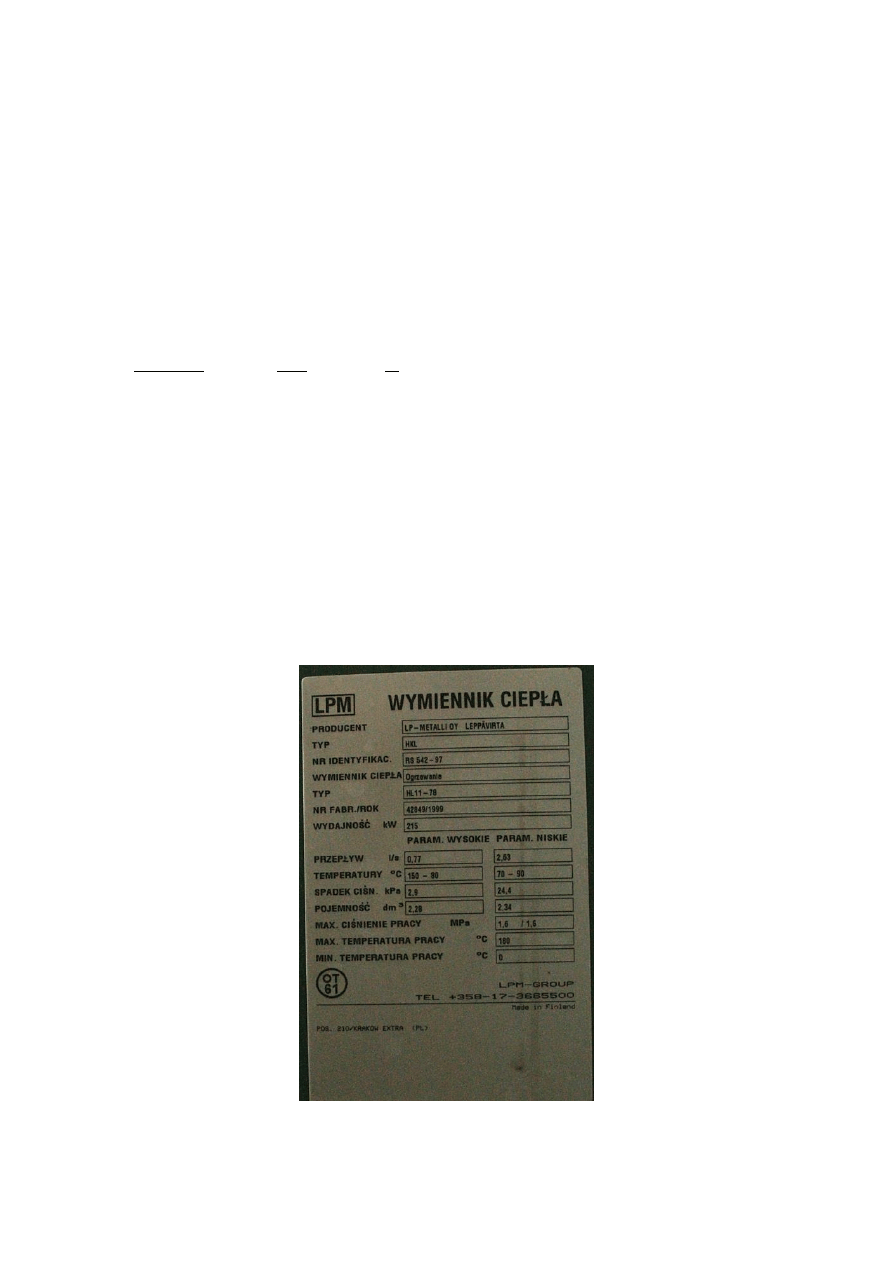

Rys. 2: Parametry wymiennika ciepła
