SPRAWDZENIE - REGULACJA : LUZ ŁOŻYSK WAŁKA SPRZĘGŁOWEGO

SPRAWDZENIE - REGULACJA : LUZ ŁOŻYSK WAŁKA SPRZĘGŁOWEGO

SPRAWDZENIE - REGULACJA : LUZ ŁOŻYSK WAŁKA SPRZĘGŁOWEGO

SPRAWDZENIE - REGULACJA : LUZ ŁOŻYSK WAŁKA SPRZĘGŁOWEGO

SKRZYNIA MECHA BE4T LUB SKRZYNIA MECHA BE4T

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

Prezentacja

Prezentacja

Prezentacja

Prezentacja

   :

Zalecane oprzyrządowanie

Zalecane oprzyrządowanie

Zalecane oprzyrządowanie

Zalecane oprzyrządowanie

   .

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

2.1. Zewnętrzny pierścień łożyska (strona obudowy skrzyni biegów)

2.1. Zewnętrzny pierścień łożyska (strona obudowy skrzyni biegów)

2.1. Zewnętrzny pierścień łożyska (strona obudowy skrzyni biegów)

2.1. Zewnętrzny pierścień łożyska (strona obudowy skrzyni biegów)

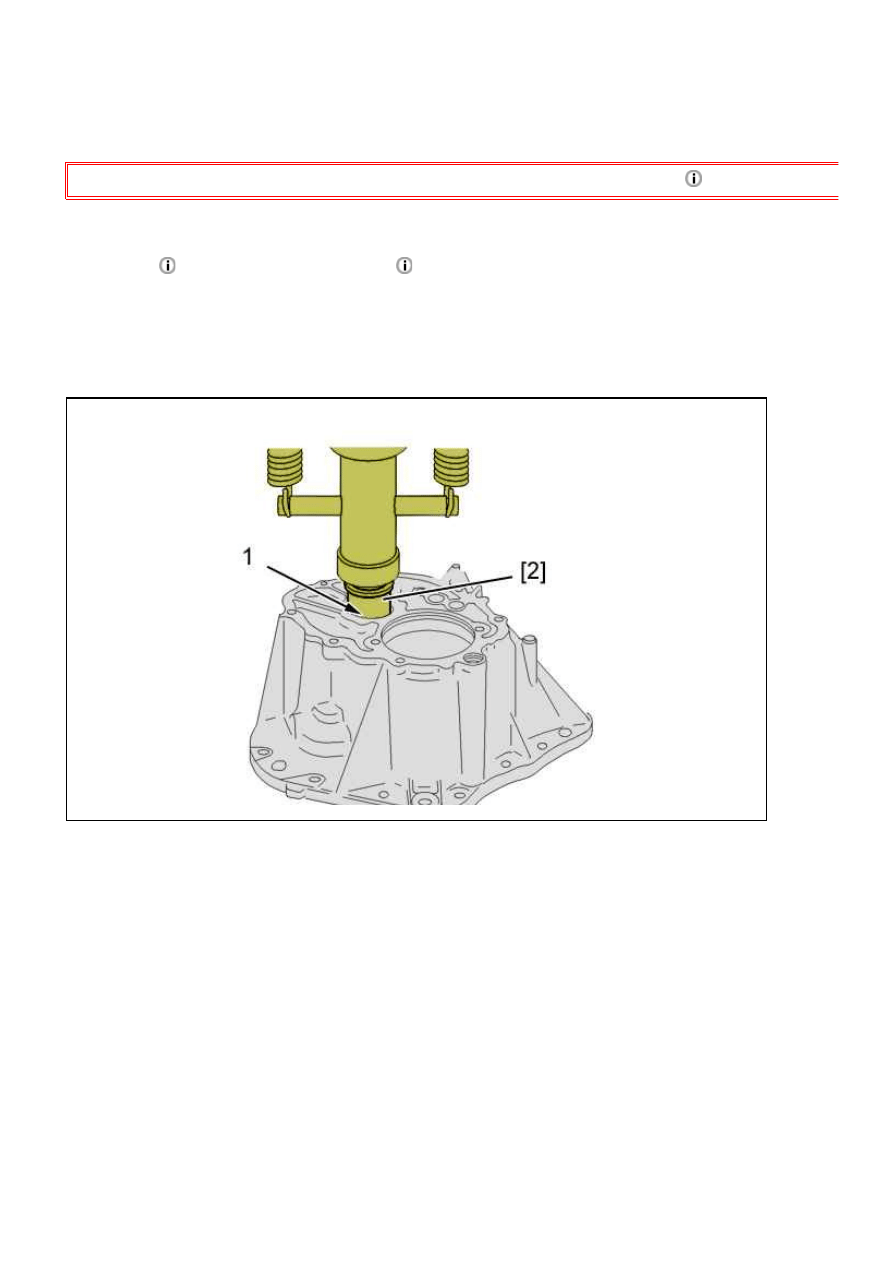

Rysunek : B2CM0M3D

Wymontować pierścień zewnętrzny łożyska tocznego (1) ; Przy pomocy narzędzia [2] pod prasą .

2.2. Zewnętrzny pierścień łożyska (strona obudowy sprzęgła)

2.2. Zewnętrzny pierścień łożyska (strona obudowy sprzęgła)

2.2. Zewnętrzny pierścień łożyska (strona obudowy sprzęgła)

2.2. Zewnętrzny pierścień łożyska (strona obudowy sprzęgła)

407 - B2CE0103P0 - Sprawdzenie - Regulacja : Luz łożysk wałka sprz...

http://127.0.0.1:6090/affiche.do?ref=B2CE0103P0&refaff=B2CE010...

1 z 4

2015-03-28 02:02

Rysunek : B2CM0M4D

Zdemontować :

Zewnętrzny pierścień łożyska (2)

Podkładka regulująca (3)

Zmierzyć grubość podkładek regulacyjnych(3).

3. Montaż

3. Montaż

3. Montaż

3. Montaż

3.1. Zewnętrzny pierścień łożyska (strona obudowy skrzyni biegów)

3.1. Zewnętrzny pierścień łożyska (strona obudowy skrzyni biegów)

3.1. Zewnętrzny pierścień łożyska (strona obudowy skrzyni biegów)

3.1. Zewnętrzny pierścień łożyska (strona obudowy skrzyni biegów)

Rysunek : B2CM0M5D

407 - B2CE0103P0 - Sprawdzenie - Regulacja : Luz łożysk wałka sprz...

http://127.0.0.1:6090/affiche.do?ref=B2CE0103P0&refaff=B2CE010...

2 z 4

2015-03-28 02:02

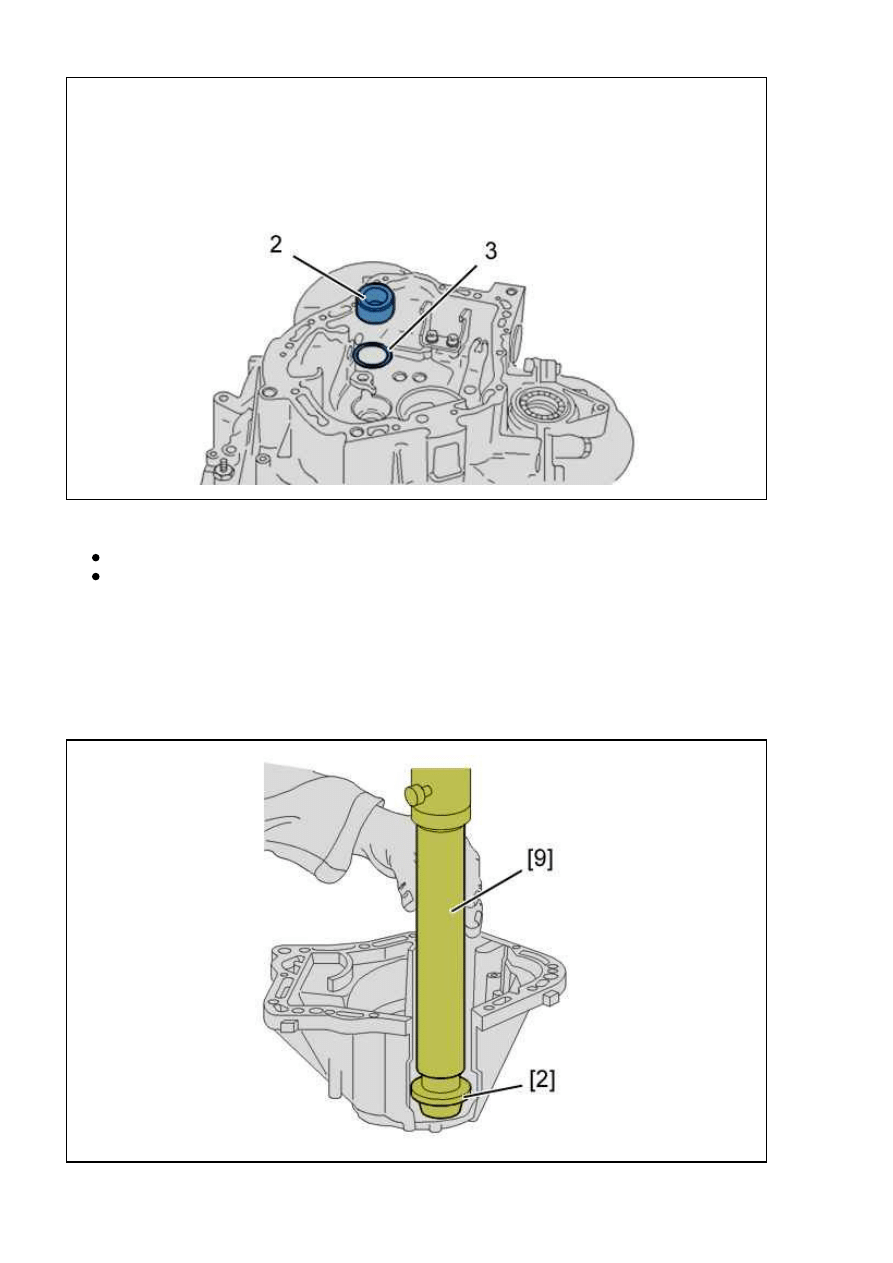

Zamontować z powrotem pierścień zewnętrzny łożyska (1) (nowy) ; Przy pomocy narzędzi [2], [9] pod prasą .

3.2. Zewnętrzny pierścień łożyska (strona obudowy sprzęgła)

3.2. Zewnętrzny pierścień łożyska (strona obudowy sprzęgła)

3.2. Zewnętrzny pierścień łożyska (strona obudowy sprzęgła)

3.2. Zewnętrzny pierścień łożyska (strona obudowy sprzęgła)

Rysunek : B2CM0M4D

UWAGA

UWAGA

UWAGA

UWAGA   :   Zastąpić   podkładkę  regulacyjną  (3)   podkładką  o  grubości  mniejszej  o  0,20  mm   od  tej,   która  została

zdemontowane.

Zamontować :

Na tuleję prowadzącą łożyska wyciskowego

Podkładka regulująca (3)

Zewnętrzny koszyk (2) łożyska wałka sprzęgłowego

407 - B2CE0103P0 - Sprawdzenie - Regulacja : Luz łożysk wałka sprz...

http://127.0.0.1:6090/affiche.do?ref=B2CE0103P0&refaff=B2CE010...

3 z 4

2015-03-28 02:02

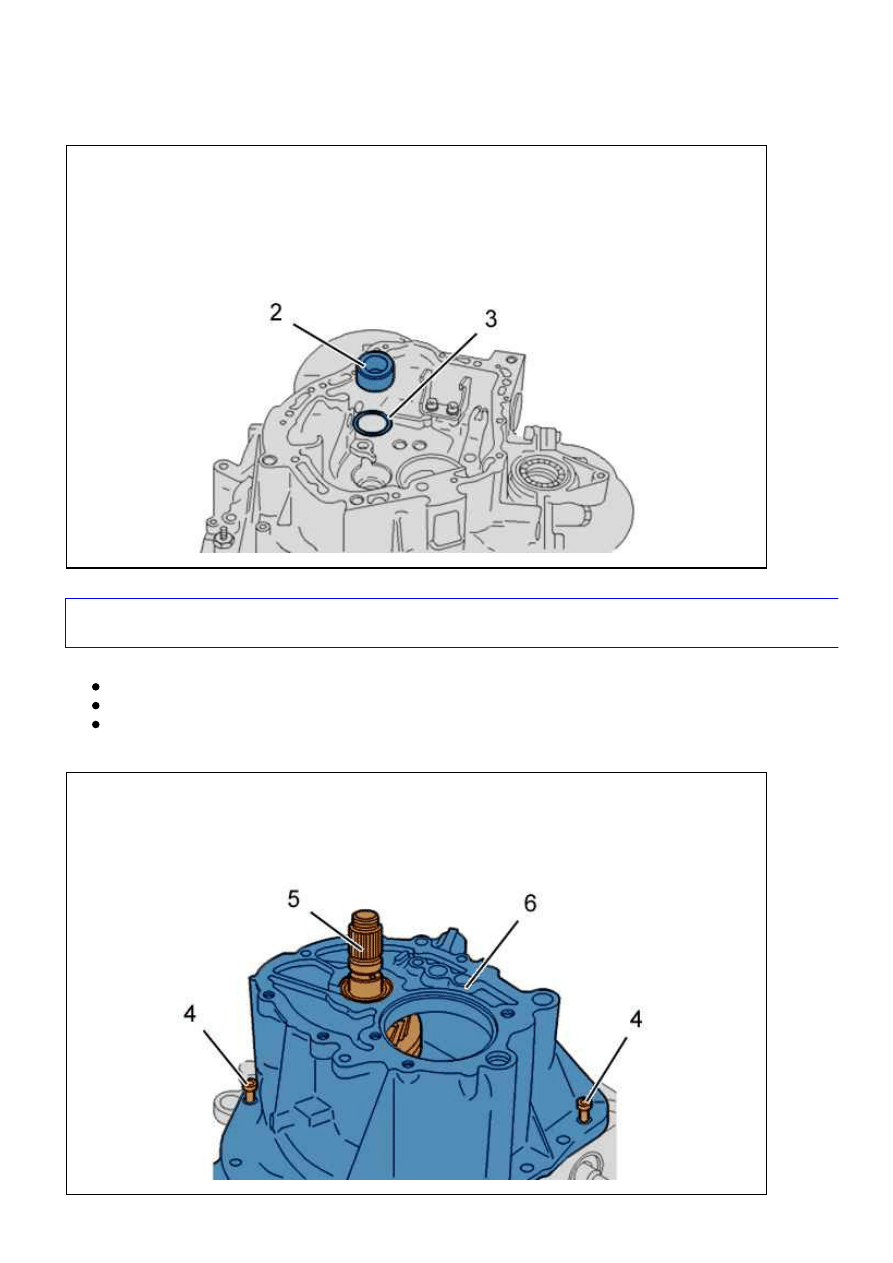

Rysunek : B2CM0M6D

Zamontować :

Wałek sprzęgłowy (5)

Obudowa skrzyni biegów (6)

śruby (4) (co drugą śrubę) ; Dokręcić momentem 1,25 daNm

Obrócić wałek sprzęgłowy (5) o kilka obrotów.

4. Regulacja

4. Regulacja

4. Regulacja

4. Regulacja

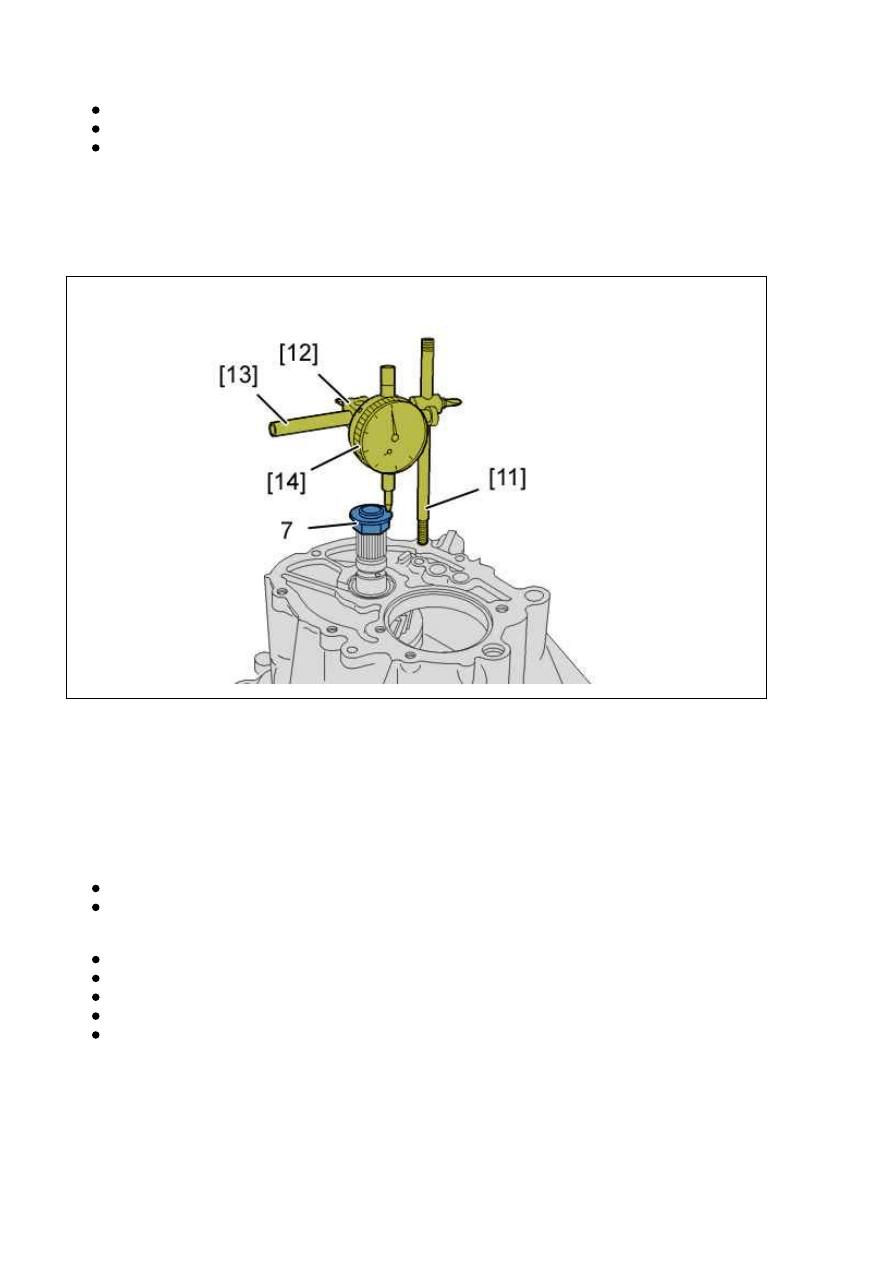

Rysunek : B2CM0M7D

Zamontować nakrętkę wałka sprzęgłowego, stroną oporową na zewnątrz (7).

Dokręcić lekko nakrętkę (7).

Ustawić czujnik [14] na podstawach [11], [12] i [13].

Umieścić sondę czujnika na nakrętce (7).

Nacisnąć wałek sprzęgłowy w kierunku osiowym w dół.

Wyzerować czujnik zegarowy [14].

Nacisnąć wałek sprzęgłowy w kierunku osiowym w górę.

Odczytać i zanotować wartość :

Luz musi zawierać się między 0,05 i 0,15 mm

Jeśli wartość odczytana na czujniku nie jest prawidłowa, rozpocząć regulację od nowa

Zdemontować :

Czujnik [14] na podstawach [11], [12] i [13]

Nakrętka (7)

śruby (4)

Obudowa skrzyni biegów (6)

Wałek sprzęgłowy (5)
