SPRAWDZENIE I REGULACJA : ŁOŻYSKA WAŁKA
SPRAWDZENIE I REGULACJA : ŁOŻYSKA WAŁKA
SPRAWDZENIE I REGULACJA : ŁOŻYSKA WAŁKA
SPRAWDZENIE I REGULACJA : ŁOŻYSKA WAŁKA
SKRZYNIA MECHA BE4T

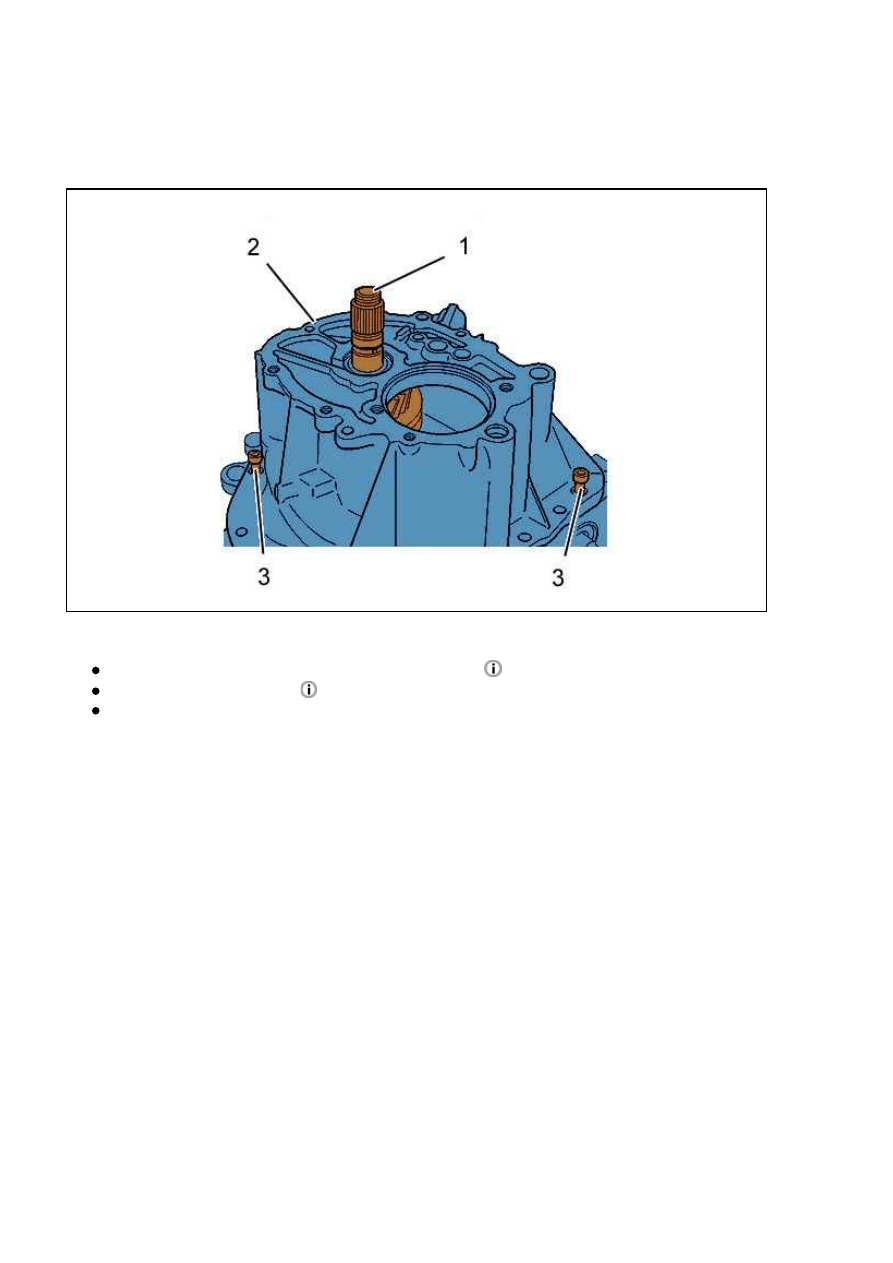

Rysunek : B2CKUSTD
Na obudowie sprzęgła wyposażonej w zamontować :
Wał sprzęgłowy (1), wyposażony w nowe łożyska
Wał sprzęgłowy (1), wyposażony w nowe łożyska
Wał sprzęgłowy (1), wyposażony w nowe łożyska
Wał sprzęgłowy (1), wyposażony w nowe łożyska
Obudowę skrzyni biegów
Obudowę skrzyni biegów
Obudowę skrzyni biegów
Obudowę skrzyni biegów
(2)
śruby (3) (Jedna śruba na dwie - Dokręcania na 1.5 danm)
Obrócić wałek o kilka obrotów.
407 - B2CE03K1 - Sprawdzenie i regulacja : ŁOŻYSKA WAŁKA
http://127.0.0.1:6090/affiche.do?ref=B2CE03K1&refaff=B2CE03K1&...
1 z 2
2015-03-28 02:02

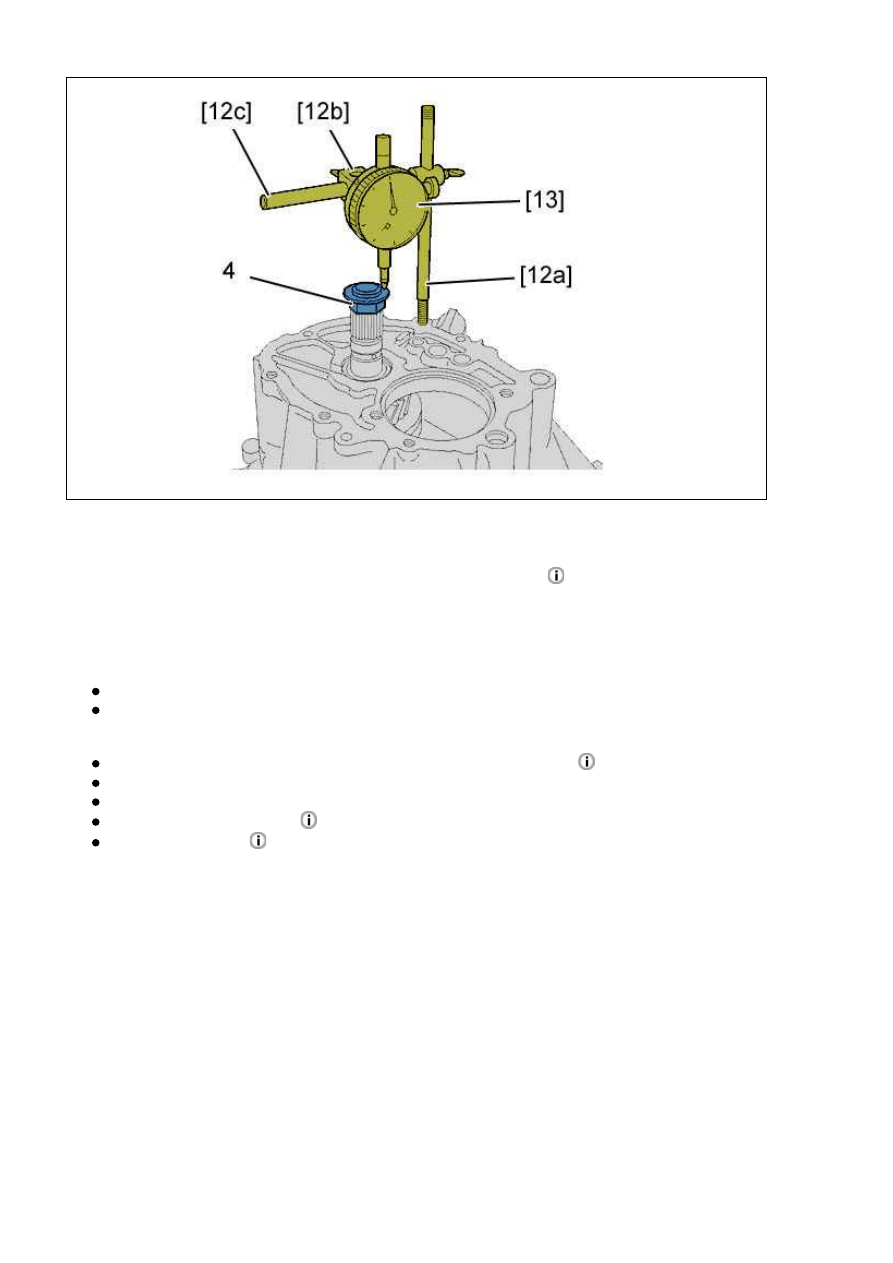

Rysunek : B2CKUSUD
Zamontować nakrętkę ( 4) płaszczyzną styku na zewnątrz.
Dokręcić lekko nakrętkę (4).
Umieścić czujnik zegarowy [ 13] na wsporniku [12a - 12b - 12c]
Umieścić czujnik zegarowy [ 13] na wsporniku [12a - 12b - 12c]
Umieścić czujnik zegarowy [ 13] na wsporniku [12a - 12b - 12c]
Umieścić czujnik zegarowy [ 13] na wsporniku [12a - 12b - 12c]
.
Umieścić sondę czujnika na nakrętce ( 4).
Przesunąć wał osiowo do dołu.
Wyzerować czujnik zegarowy .
Przesunąć wałek osiowo do góry.
Odczytać i zanotować wartość :
Luz musi zawierać się między 0,05 i 0,15 mm
Jeśli wartość odczytana na czujniku nie jest prawidłowa, rozpocząć regulację od nowa
Zdemontować :
Czujnik zegarowy [ 13] wraz ze wspornikiem [12a - 12b - 12c]
Czujnik zegarowy [ 13] wraz ze wspornikiem [12a - 12b - 12c]
Czujnik zegarowy [ 13] wraz ze wspornikiem [12a - 12b - 12c]
Czujnik zegarowy [ 13] wraz ze wspornikiem [12a - 12b - 12c]
Nakrętka (4)
śruby (3)
Obudowę skrzyni biegów
Obudowę skrzyni biegów
Obudowę skrzyni biegów
Obudowę skrzyni biegów
(2)
Wałek sprzęgłowy
Wałek sprzęgłowy
Wałek sprzęgłowy
Wałek sprzęgłowy
(1)
