Układ

hydrauliczny

kombajnu.



background image

układ hydrauliczny

Umożliwia on

sterowanie wieloma

mechanizmami

 złożonej maszyny

bez wysiłku fizycznego
kombajnisty

 i bez straty czasu w

razie potrzeby regulacji
mechanicznej.

Źródłem zasilania układu

hydraulicznego jest

pompa zębata



15napędzana od silnika kombajnu.

background image

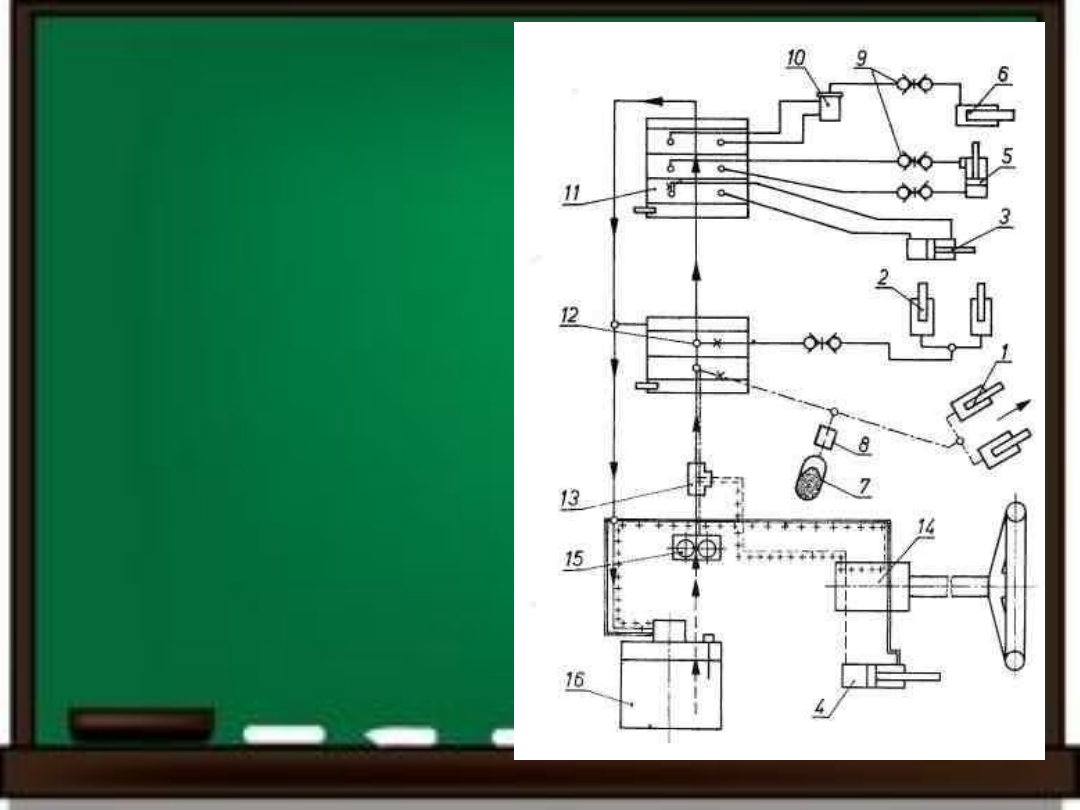

Układ

hydrauliczny

kombajnu

1— siłownik do zmiany

wysokości cięcia,

2 — siłownik do

podnoszenia nagarniacza,

— siłownik do sterowania

przekładnią bezstopniową

napędu  kombajnu,

— siłownik do zmiany

położenia kół sterowanych,

5 — siłownik do

przesuwania nagarniacza,

— siłownik do zmiany

prędkości obrotowej

nagarniacza,

background image

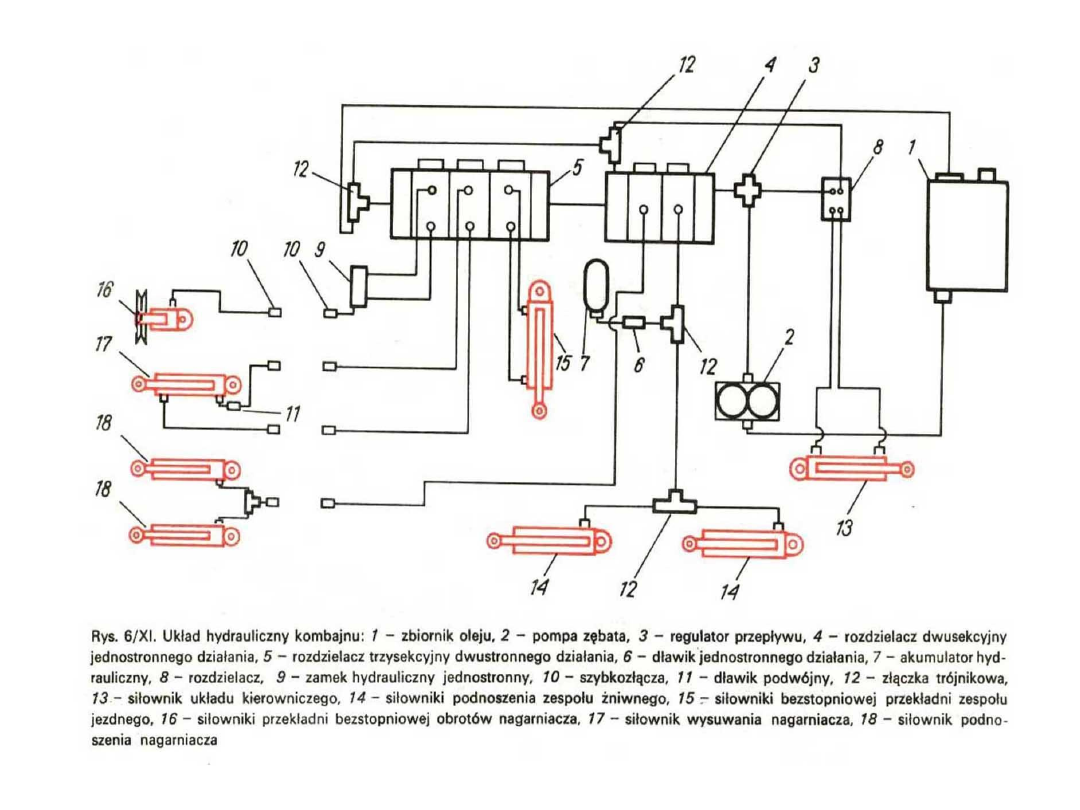

Układ hydrauliczny

kombajnu

— siłownik do zmiany wysokości cięcia,

2 — siłownik do podnoszenia nagarniacza,

— siłownik do sterowania przekładnią bezstopniową

napędu  kombajnu,

— siłownik do zmiany położenia kół sterowanych,

5 — siłownik do przesuwania nagarniacza,

— siłownik do zmiany prędkości obrotowej

nagarniacza,

7 — akumulator hydrauliczno-gazowy,

— dławik przepływu oleju do akumulatora,

— szybkozłącza,

10 — zamek hydrauliczny w obwodzie siłownika

sterowania prędkością obrotową nagarniacza,

11— rozdzielacz dwustronnego działania,12 —

rozdzielacz jednostronnego działania,

13 — trzydrogowy rozdzielacz przepływu,

14 — rozdzielacz Orbitrol,15 — pompa zębata,

16 — zbiornik oleju

background image

Źródłem zasilania układu

hydraulicznego

jest

pompa zębata

 15napędzana od

silnika kombajnu.

 Pompa zasysa olej ze zbiornika 16

tłoczy do

rozdzielacza przepływu

 13,

Łącznie w układzie hydraulicznym

znajduje się pięć sekcji rozdzielaczy
oraz specjalny rozdzielacz do
sterowania kołami kombajnu.

background image

Sterowanie odbiornikami

(siłownikami)

Do sterowania odbiornikami

(siłownikami) zastosowano;

rozdzielacze dwustronnego działania



11, gdy siłownik musi umożliwiać

obustronne przestawianie sterowanego

elementu pod wpływem działania

ciśnienia oleju,

jednostronnego działania

 12 — gdy

siłownik tylko podnosi sterowany

element, a jego opadanie odbywa się

pod własnym ciężarem.

background image

Zespoły hydrauliczne

, należące

do

zespołu żniwnego

, są włączane

do pozostałej części obiegu
poprzez

szybkozłącza

 9,

umożliwiające oddzielanie tej
części od kombajnu.

background image
background image

Akumulator hydrauliczno-

gazowy

Do przewodu doprowadzającego

olej do siłowników hydraulicznych
służących do podnoszenia
zespołu żniwnego jest dołączony

akumulator hydrauliczno-gazowy



7.

Umożliwia on kopiowanie

nierówności terenu i łagodzi
uderzenia podczas opuszczania
zespołu żniwnego.

background image

Akumulator hydrauliczno-

gazowy,

włączany do przewodów zasilających

siłowniki podnoszące zespół żniwny,

stanowi naczynie wypełnione częściowo
azotem pod ciśnieniem, a częściowo
olejem,

 dopływającym przez zawór

dławiący jednostronnego działania 8.

Wypływ oleju z akumulatora następuje w

chwili spadku ciśnienia w obwodzie, z
ominięciem zaworu dławiącego, co

umożliwia szybkie uniesienie zespołu
żniwnego i ułatwia kopiowanie
nierówności terenu.



background image

Instalacja elektryczna

w kombajnach spełnia takie samo

zadanie jak we wszystkich pojazdach
samochodowych i ciągnikach.

Poza tym zawiera ona

sygnalizacyjną

lampę błyskową,

 która jest połączona z

czujnikiem napełniania

 zbiornika

ziarnem.

Jej działanie zwraca uwagę

pracownika obsługującego środki
transportowe na potrzebę podjechania
do kombajnu.
