WYŻSZA SZKOŁA EKOLOGII I ZARZĄDZANIA

W y d z i a ł A r c h i t e k t u r y

02-061 Warszawa, ul. Wawelska 14

Warszawa 2012 r.

B U D O W N I C T W O O G Ó L N E

— plansze dydaktyczne —

Część VIII

Hydroizolacje

Plansza 2 / 12

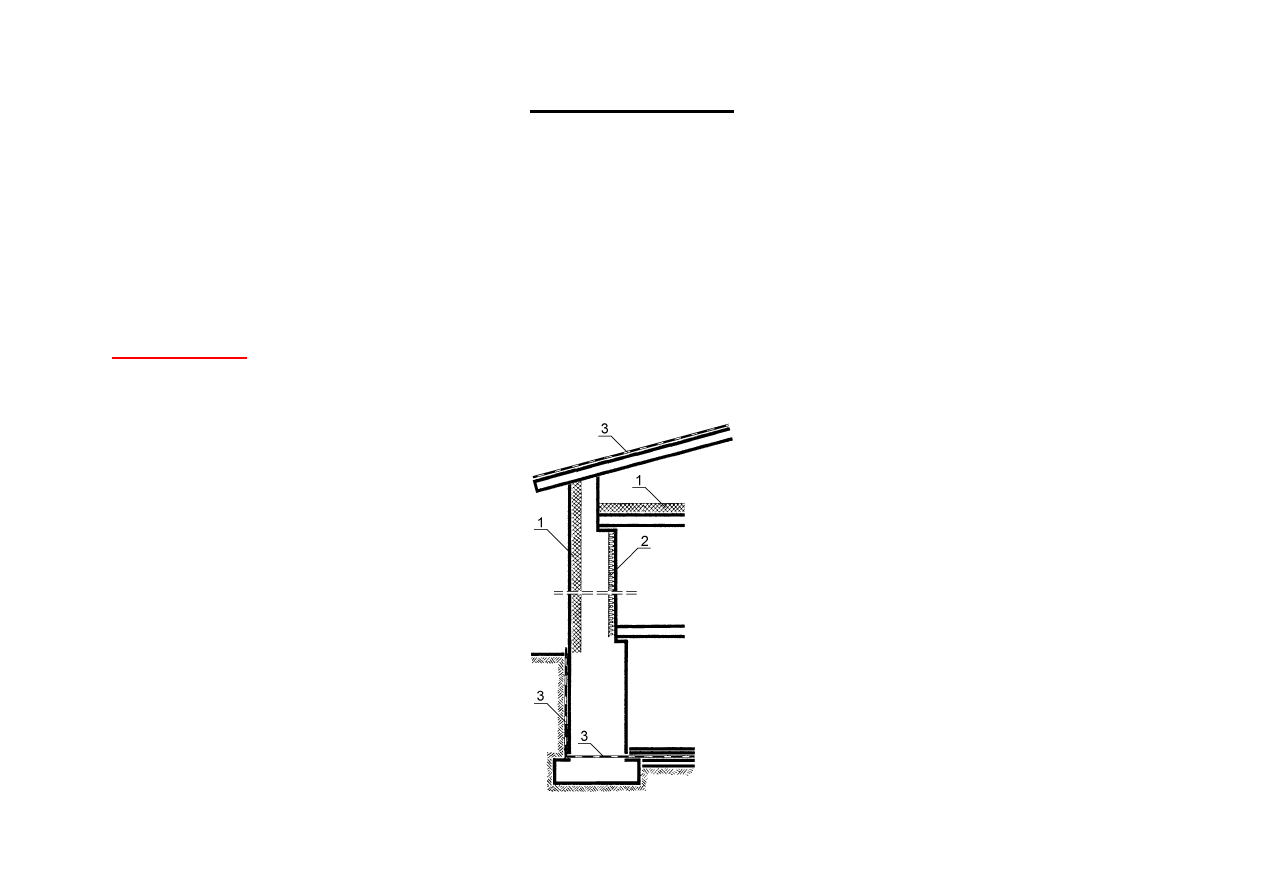

HYDROIZOLACJE

I z o l a c j e — są to, posiadające szczególne właściwości, warstwy ochronne, rozdzielające lub utrudniające
wzajemne oddziaływanie określonych, zwykle przeciwstawnych środowisk (układów). Zależnie od przeznaczenia
rozróżnia się w budownictwie następujące ich rodzaje:
Þ elektroizolacje (ochrona przed niebezpiecznym oddziaływaniem urządzeń przewodzących prąd);
Þ termoizolacje (rozdzielenie środowisk ciepłego i zimnego, a także bierna ochrona przeciwogniowa);
Þ izolacje akustyczne (przeciwdźwiękowe lub dźwiękochłonne);
Þ izolacje antykorozyjne (ochrona elementów budowlanych przed korozyjnym działaniem środowiska);
Þ

hydroizolacje

(rozdzielenie środowisk suchego i mokrego, a także funkcja ochronna przed wilgocią — izolacje

przeciwwilgociowe, lub przed wodą — izolacje wodochronne).

1 - termoizolacja
2 - izolacja akustyczna
3 -

hydroizolacja

Plansza 3 / 12

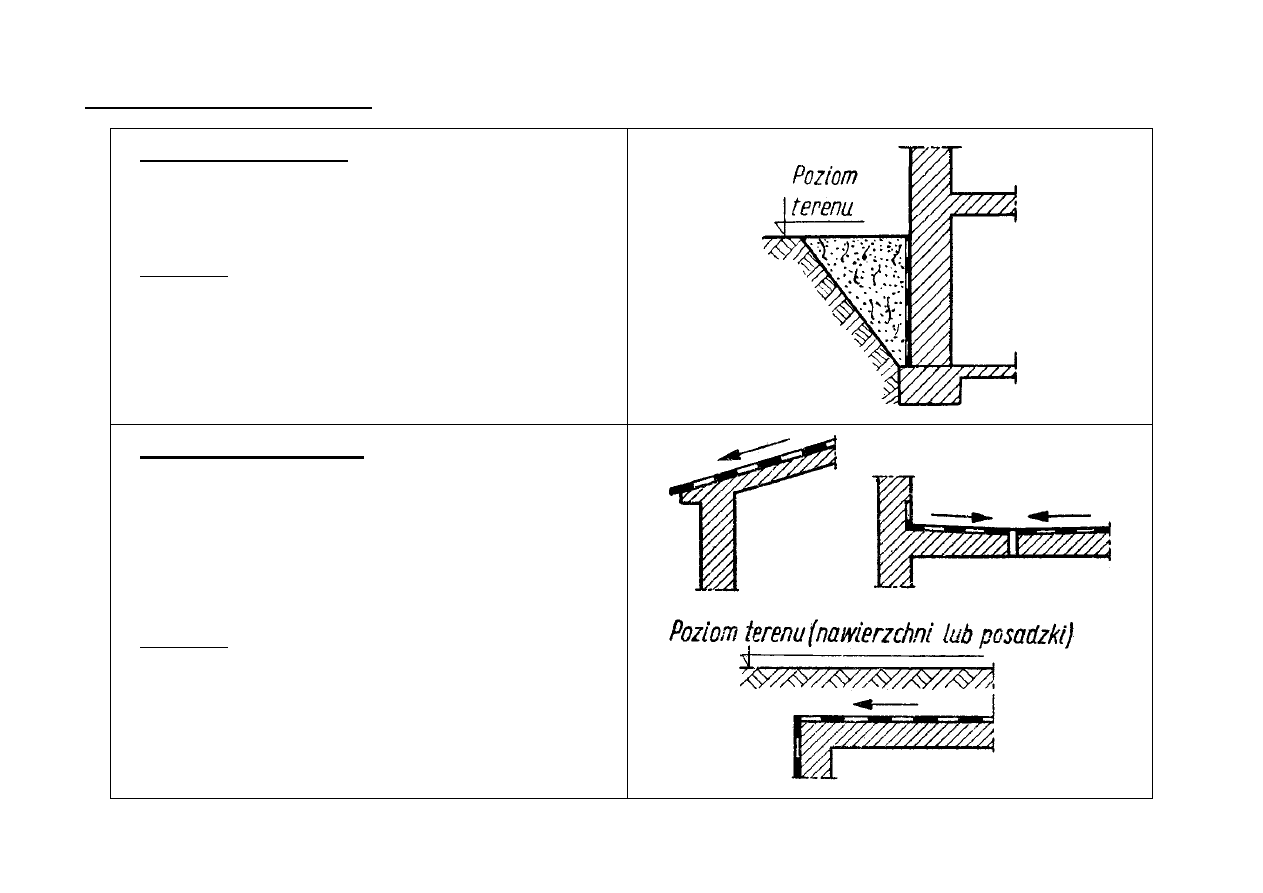

Klasyfikacja hydroizolacji (1)

Izolacje typu lekkiego

Ochrona obiektów budowlanych lub ich elementów
przed

wnikaniem wilgoci

w przegrody budowlane

(zwłaszcza przyziemia).
Materiały: płynne powłoki bitumiczne, hydroizola-
cyjne wyprawycementowe, preparaty hydrofobowe
uszczelniające powierzchnię przegrody, zestawy
filtracyjno-drenażowe itp.

Izolacje typu średniego

Zabezpieczenie obiektów lub ich elementów przed

wodą spływającą lub opływającą bezciśnie-
niowo

izolowaną przegrodę budowlaną, albo za-

bezpieczenie

paroszczelne

lub przeciwdziałające

możliwościom

kapilarnej migracji

wody wewnątrz

przegrody.
Materiały: elastyczne wyroby wodochronne (asfal-
towe, z tworzyw sztucznych i kauczuku), bezspo-
inowe powłoki z mas bitumiczno-mineralnych,
elastyczne lub sztywne wyprawy powłokowe na
bazie cementu itp.

Plansza 4 / 12

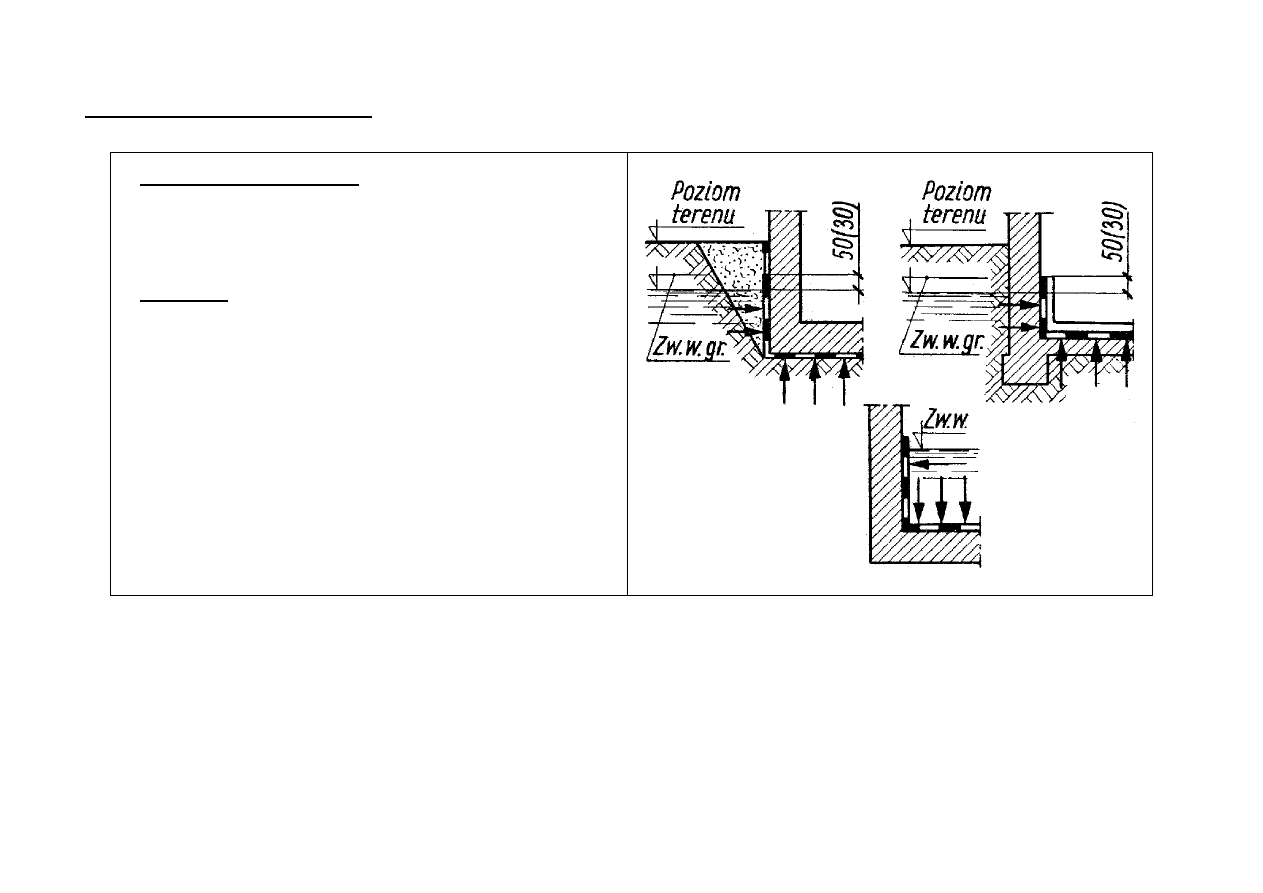

Klasyfikacja hydroizolacji (2)

Izolacje typu ciężkiego

Zabezpieczenie obiektów lub ich elementów przed

wodą naporową

tj. wywierającą stałe lub okreso-

we parcie hydrostatyczne.
Materiały: bitumiczne wyroby rolowe (papy
wzmocnione), zbrojone albo laminowane siatką lub
włókniną folie z tworzyw sztucznych, wyroby meta-
lowe (blachy), betony oraz wyprawy wodoszczelne
itp.

Plansza 5 / 12

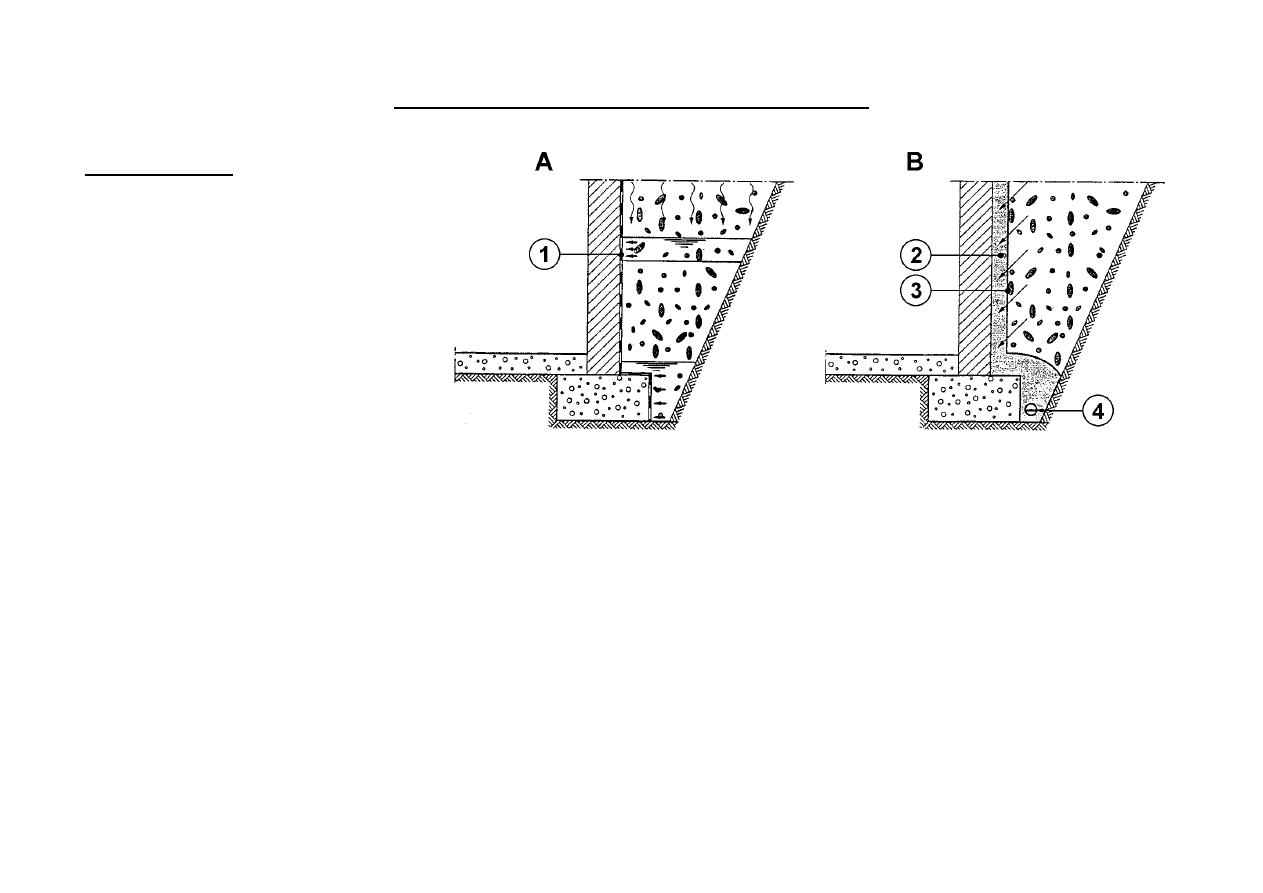

PRZYKŁADY ZASTOSOWAŃ — PRZYZIEMIE (1)

Ogólne zasady
1 – warstwa izolacji przeciwwilgo-

ciowej lub wodochronnej

2 – warstwa drenażu pionowego
3 – warstwa filtracyjna
4 – dren

Warianty rozwiązań:
Þ A
Þ B
Þ A + B

Plansza 6 / 12

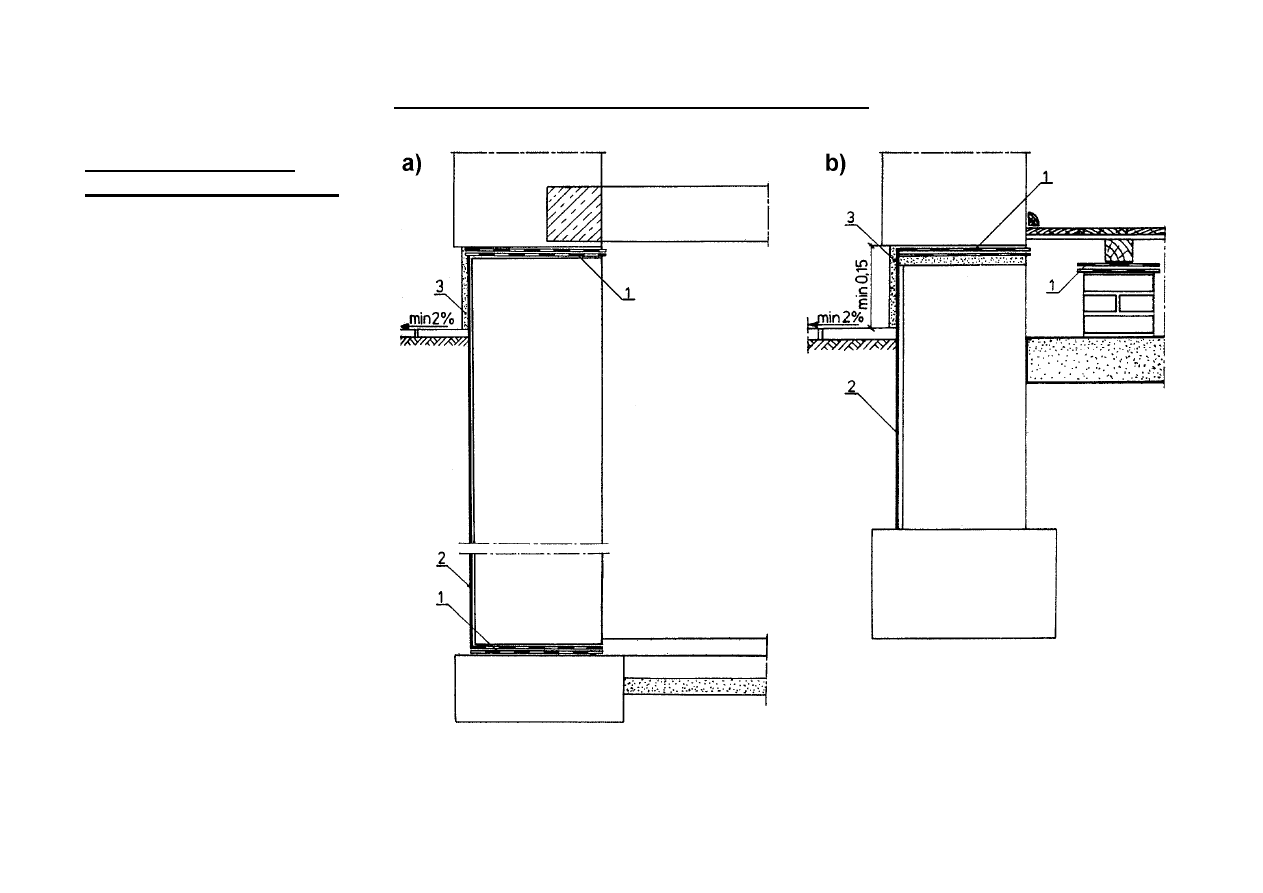

PRZYKŁADY ZASTOSOWAŃ — PRZYZIEMIE (2)

Izolacje w przypadku
gruntu przepuszczalnego

a) budynek podpiwniczony;
b) budynek niepodpiwniczony







1 – pozioma izolacja

z materiałów rolowych;

2 – pionowa izolacja powłoko-

wa z mas bitumicznych;

3 – warstwa ochronna cokołu

Plansza 7 / 12

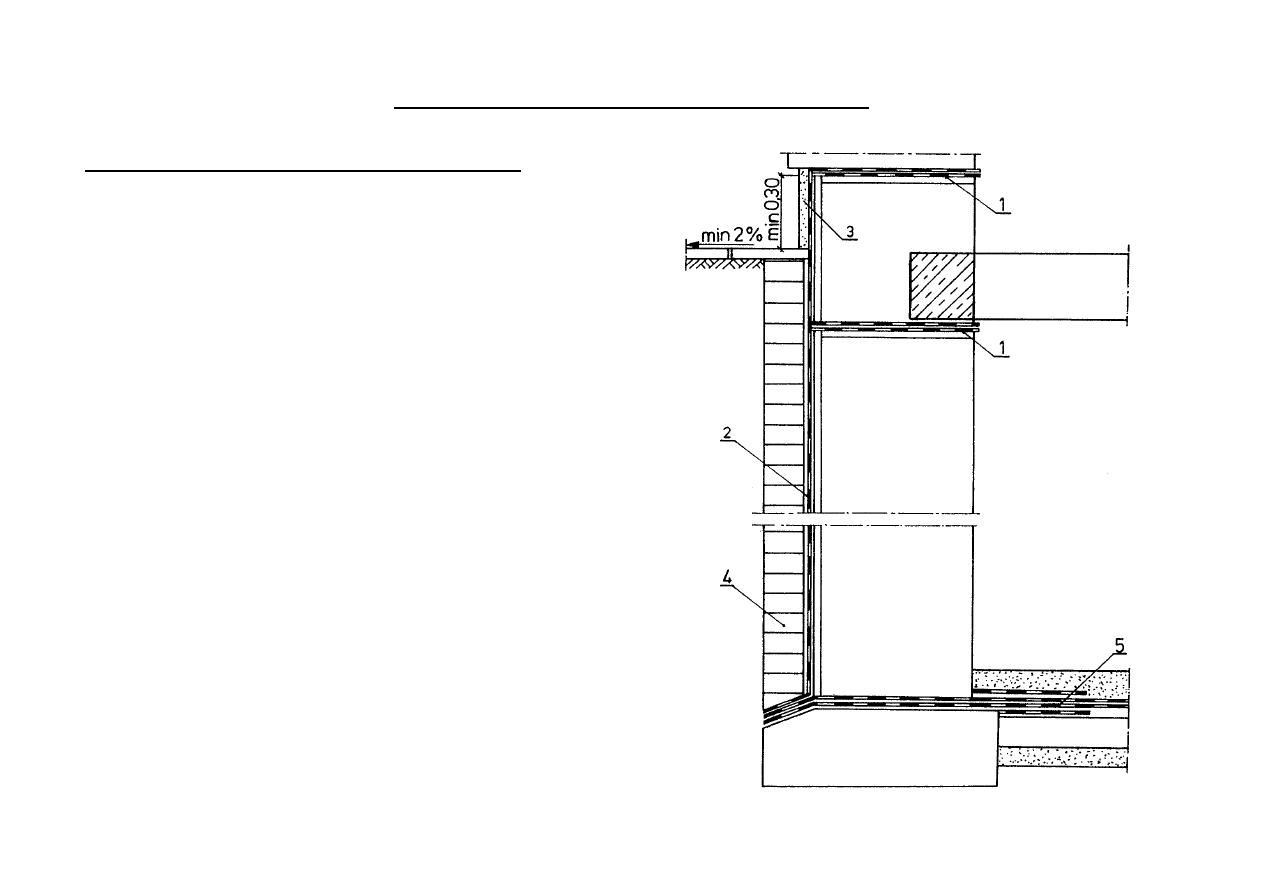

PRZYKŁADY ZASTOSOWAŃ — PRZYZIEMIE (3)

Izolacje w przypadku gruntu nawodnionego


1 – pozioma izolacja z materiałów rolowych;
2 – pionowa izolacja z materiałów rolowych;
3 – warstwa ochronna cokołu;
4 – warstwa ochronna („obmurówka”);
5 – izolacja podłogi

Plansza 8 / 12

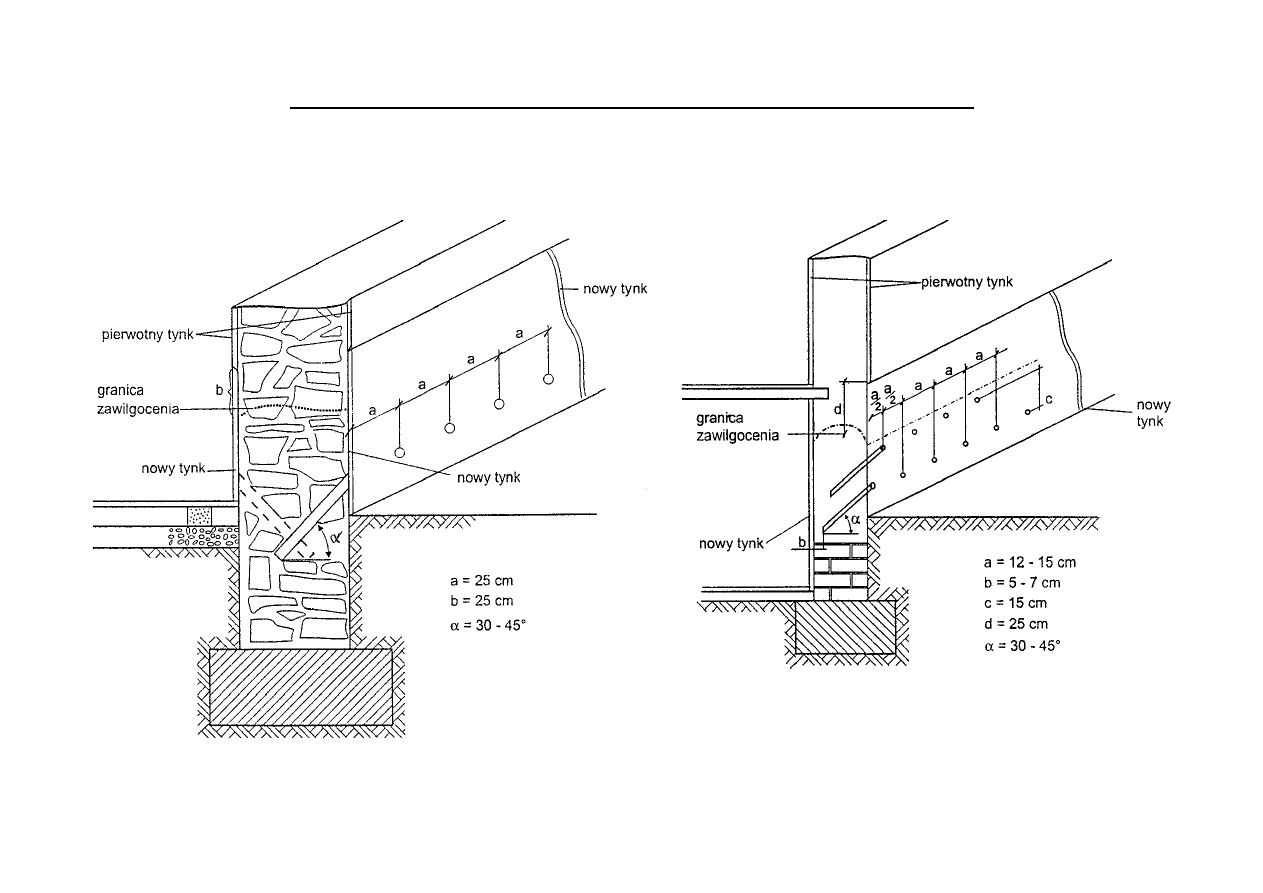

OSUSZANIE I ZABEZPIECZANIE ISTNIEJĄCYCH ŚCIAN PRZYZIEMIA

a) budynek podpiwniczony i/lub grubość ściany < 40 cm

b) budynek niepodpiwniczony i/lub grubość ściany

³ 40 cm

Plansza 9 / 12

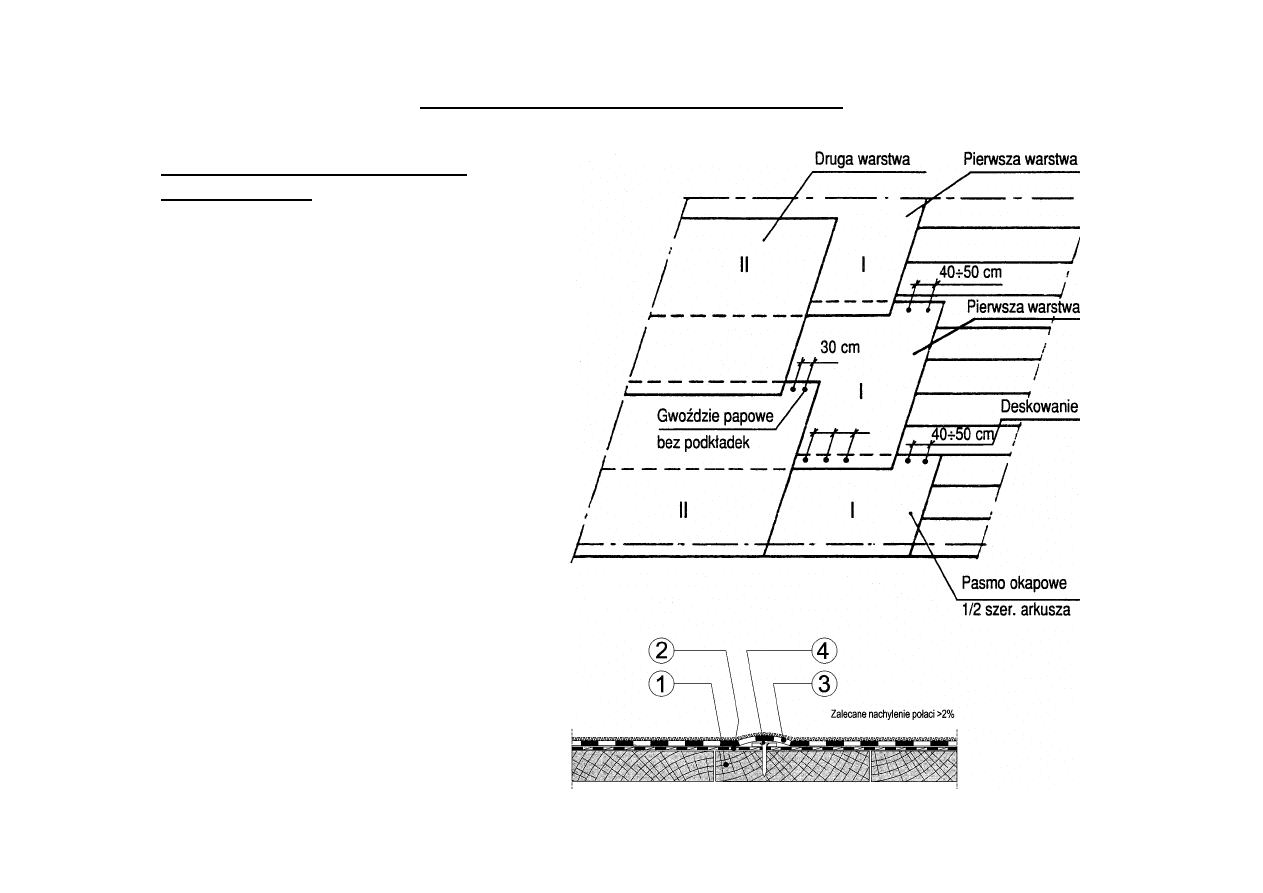

PRZYKŁADY ZASTOSOWAŃ — DACHY (1)

Pokrycie papą dwuwarstwowo
na deskowaniu













1 – deskowanie (podłoże)
2 – papa podkładowa (warstwa I)
3 – papa nawierzchniowa (warstwa II)
4 – gwoździe papowe

Plansza 10 / 12

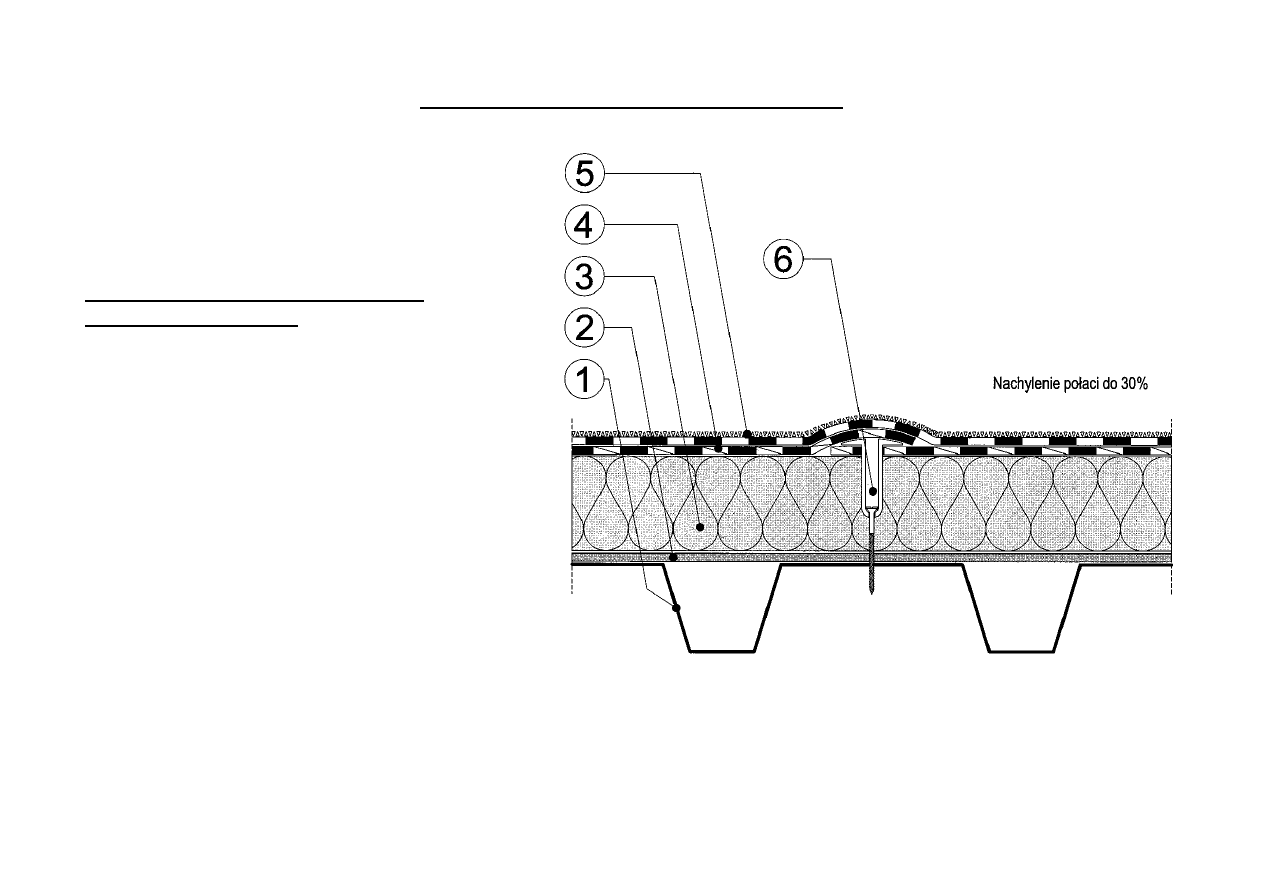

PRZYKŁADY ZASTOSOWAŃ — DACHY (2)

Pokrycie papą ocieplonego dachu
z blachy profilowanej

1 – blacha trapezowa (podłoże);
2 – paroizolacja;
3 – termoizolacja;
4 – papa podkładowa (mocowana mechanicznie);
5 – papa nawierzchniowa;
6 – łącznik mechaniczny

Plansza 11 / 12

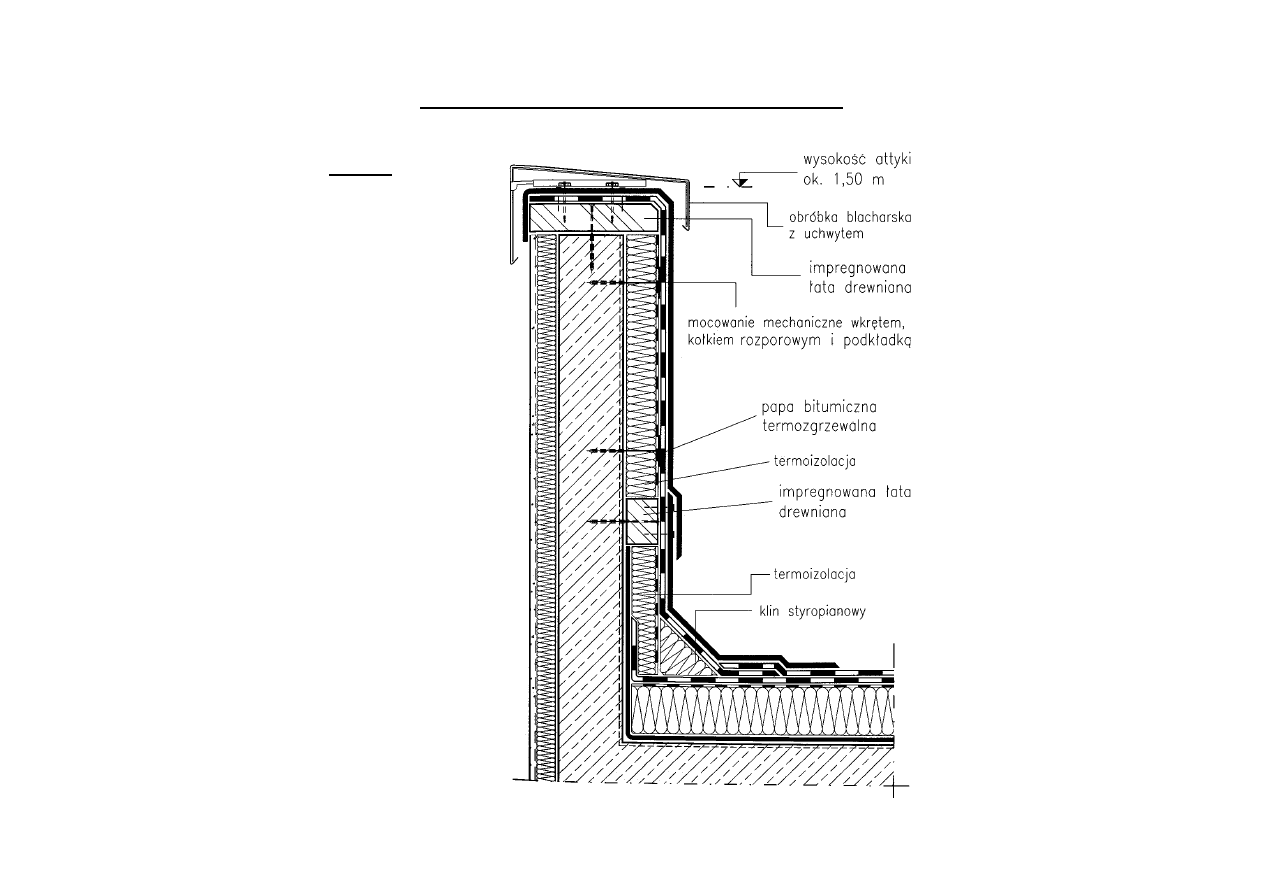

PRZYKŁADY ZASTOSOWAŃ — DACHY (3)

Attyka

Plansza 12 / 12

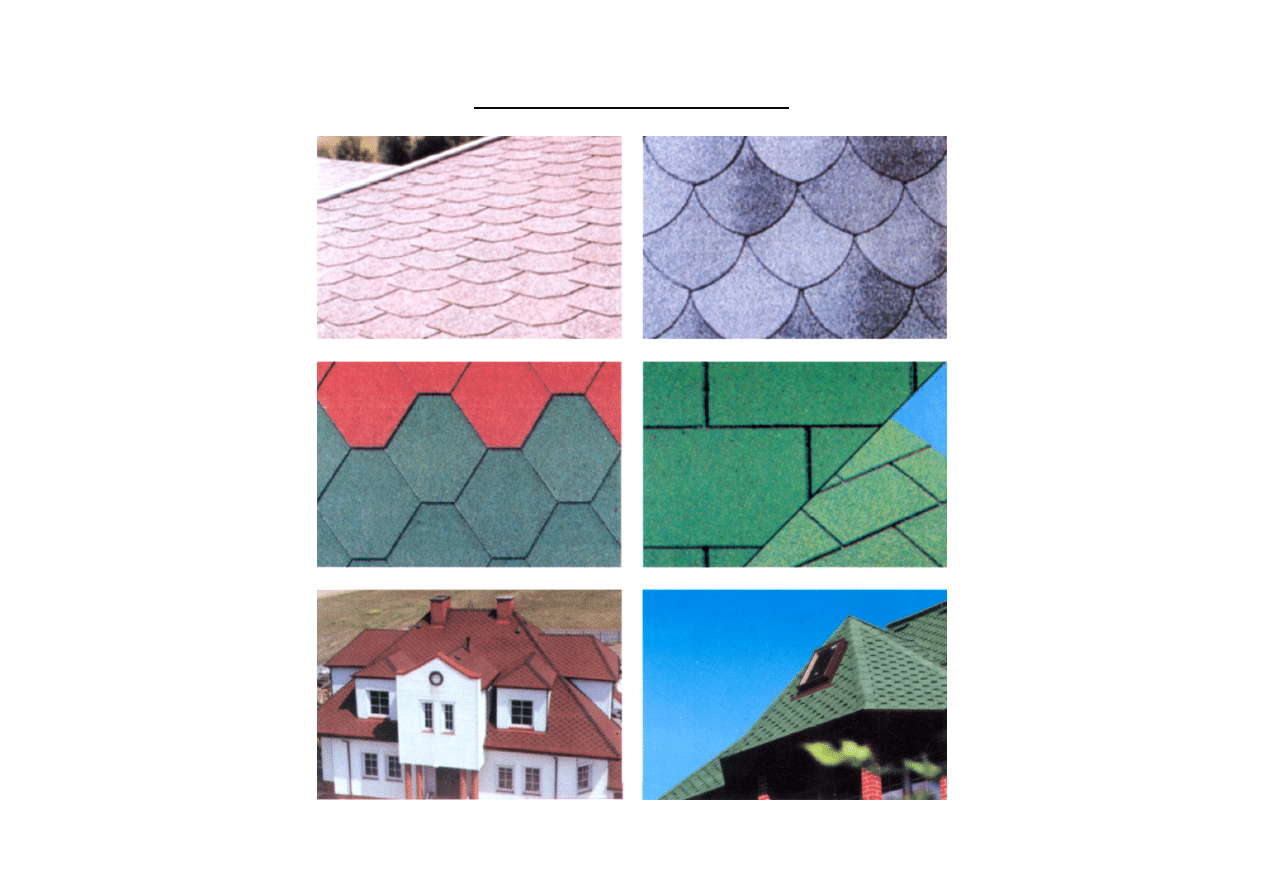

Pokrycia gontami bitumicznymi
