Rok akademicki: 1998/1999	Laboratorium z fizyki
Numer ćwiczenia: 62	Temat ćwiczenia: Zależność oporu elektrycznego ciał stałych od temperatury.
Wydział: elektronika Kierunek: informatyka Grupa: 1.2	Imię i Nazwisko: Andrzej Zagubień
Data wykonania: 21. 04.1999 r.	Ocena:		Data zaliczenia:	Podpis:
		Teoria:
	Sprawozdanie:

Rok akademicki: 1998/1999	Laboratorium z fizyki
Numer ćwiczenia: 62	Temat ćwiczenia: Zależność oporu elektrycznego ciał stałych od temperatury.
Wydział: elektronika Kierunek: informatyka Grupa: 1.2	Imię i Nazwisko: Tomasz Rudnicki
Data wykonania: 21. 04.1999 r.	Ocena:		Data zaliczenia:	Podpis:
		Teoria:
	Sprawozdanie:

1. Zasada pomiaru

Celem doświadczenia jest sprawdzenie eksperymentalnych zależności oporności właś-ciwej od temperatury metali, półprzewodników i konstantanu.

Oporność właściwa metali rośnie proporcjonalnie do temperatury - wynika to z zasto-sowania klasycznej teorii elektronowej przewodnictwa (nadającej się dobrze do opisu metali), w myśl której rosnąca temperatura powoduje wzrost drgań sieci krystalicznej, a tym samym wzrost prawdopodobieństwa zderzenia się nośnika prądu (elektronu) z atomem sieci, czyli skrócenie drogi swobodnej elektronów.

Do opisu właściwości połprzewodników lepiej nadaje się teoria pasmowa, zgodnie z któ-rą rosnąca temperatura powoduje wzrost liczby swobodnych nośników, a tym samym zwię-kszenie przewodności ze wzrostem temperatury.

Konstantan natomiast jest mniej ciekawym, choć może bardziej intrygującym z badawczego punktu widzenia stopem wieloskładnikowym zawierającym Cu, Ni, Mn, Fe i C, odznaczającym się dużym oporem właściwym i małym współczynnikiem temperaturowym oporu - czyli w szerokim zakresie temperatur nic się nie dzieje.

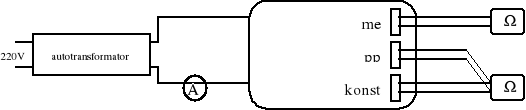

2. Układ pomiarowy

3. Dyskusja błędów

Jedynymi pomiarami były pomiary oporu poszczególnych materiałów. Ich błędy zamieszczone są w punkcie 3. Temperaturę ustalaliśmy na podstawie tabeli wg oporności platyny. Błędy pomiarowe były stosunkowo małe, stąd niemożliwe było naniesienie ich na wykres. Trudny natomiast do oszacowania jest błąd wynikający z graficznej metody wyznaczania stałej B dla półprzewodnika.

4. Zestawienie wyników

Wyniki doświadczenia potwierdziły liniową zależność oporności włąściwej metalu od temperatury oraz dużą stabilność tej wielkości w szerokim zakresie temperatur dla konstantanu. Wartość energii aktywacji germanu wynosząca według moich obliczeń
0,7 eV jest zgodna z danymi tabelarycznymi, które podają wartość 0,67 eV w temperaturze 300K. Stąd wnioskuję, że inne wyniki obliczeń, na podstawie których obliczałem tę wielkość, są również poprawne.

---
