Technical

information

©

Scania CV AB

1999

1

03

TI 03-99 10 22 T

pl

TI 3-98 09 16

(942)

Ulepszony pionowy układ wydechowy

Przedstawienie problemu

Zanotowano przypadki uszkodzenia
pionowego układu wydechowego. W
większości przypadków powodem było
uszkodzenie jednej z rur lub poprzeczki
oraz jej wsporników. Przyczyną problemu
jest zbyt mało wytrzymała konstrukcja tych
elementów.

Czynności zaradcze

Do produkcji został wprowadzony nowy
pionowy układ wydechowy, dla typów
CP/R14, CP/R19 i CT14.

Poprzeczka została wyposażona w nowe
mocowanie do ramy oraz nowy giętki
wspornik mocujący ją na rurze
wydechowej. Pomiędzy rurami
zastosowano nowy giętki przewód
elastyczny.

Należy zwrócić uwagę na to, czy pionowy
układ wydechowy jest właściwie
zamocowany. Podczas wymiany części
pionowego układu wydechowego należy
upewnić się, czy wszystkie nowe części
znajdują się załączonej liście części. Wyjątki
na liście części zostały oznaczone "x".
Części te mogą być ponownie
zamontowane (po demontażu).

Wymiany części nie można przeprowadzić
w pojazdach z DSC11 74/75/79. W
przypadku tych pojazdów, dostępna jest
tylko wcześniejsza wersja.

Nowy typ pionowego układu wydechowego został wprowadzony w pojazdach od
następujących numerów podwozia:

Typ kabiny i numer podwozia

Fabryka

CT14

CP/R14

CP/R19

Scania Södertälje

1 241 770

1242 206

1 239 800

Scania Zwolle

4396 498

4397 542

4 392 551

Scania Angers

9034 027

9034 865

9 032 215

2

©

Scania CV AB

TI 03-99 10 22 T pl

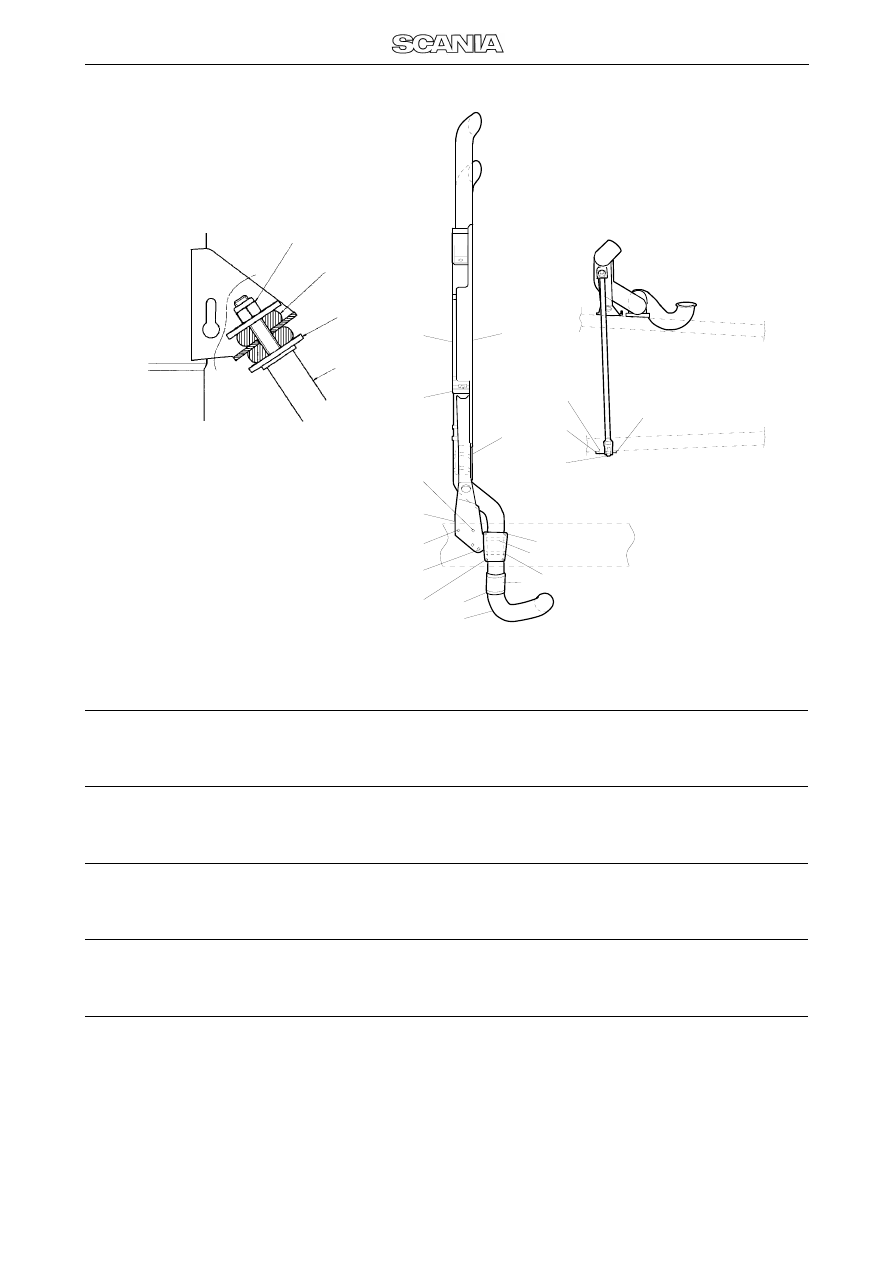

Części do CP/R14

Pozycja

Oznaczenie

Nr części

Dotyczy

Ilość

O

Rura wydechowa dolna

1 413 893

Wszystkie

1

N

Obejma

1 420 480

Wszystkie

2

M

Przewód

1 413 892

Wszystkie

1

L

Wspornik

1 340 467 x Wszystkie poza GA 851/852

1

I

Podkładka, 10.5x22

807 310 x Wszystkie poza GA 851/852

1

I

Nakrętka, M10

815 124 x Wszystkie poza GA 851/852

4

I

Śruba, M10x50

814 876 x F958 poza GA 851/852

4

I

Śruba, M10x45

814 825 x F800/F950 poza GA 851/852

4

L

Wspornik

1 407 175 x GA 851/852

1

I

Śruba, M14x60

814 909 x GA 851/852

2

I

Podkładka, 15x26

803 005 x GA 851/852

2

I

Nakrętka, M14

815 126 x GA 851/852

2

K

Rozpórka

1 384 751 x Wszystkie poza GA 851/852

1

J

Obejma

1 384 745 x Wszystkie

2

F

Wspornik rury
wydechowej

1 412 895

Wszystkie

1

112 274

1

2

3

4

CP/R 14

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

112 287

TI 03-99 10 22 T pl

©

Scania CV AB

3

H

Śruba, M14x50

814 861

Wszystkie F958 oprócz
GA 851/852

1

H

Nakrętka, M14

815 126

Wszystkie F958 oprócz
GA 851/852

1

H

Śruba, M14x40

814 859

Wszystkie F800/F950 oprócz
GA 851/852

1

H

Nakrętka, M14

815 126

Wszystkie F800/F950 oprócz
GA 851/852

1

H

Nakrętka blokująca, M14

815 149

GA 851/852

1

G

Śruba, M14x1.5x55

1 394 900

GA 750/751

1

G

Śruba, M14x40

814 859

Wszystkie oprócz GA 750/751

1

G

Nakrętka blokująca

815 149

Wszystkie oprócz GA 750/751

1

E

Śruba, M14x80

814 912

GA 750/751

2

E

Nakrętka, M14

815 126

GA 750/751

2

E

Nakrętka blokująca, M14

815 149

Wszystkie oprócz GA 750/751

2

E

Śruba, M14x40

814 859

Wszystkie oprócz GA 750/
751/851/852

2

D

Osłona ciepłochłonna

1 420 807

Wszystkie

1

A

Osłona ciepłochłonna

1 413 633

Wszystkie

1

C

Obejma

1 384 745

Wszystkie

10

B

Rura wydechowa
pionowa

1 427 839

Wszystkie

1

S

Wspornik

1 422 757

Wszystkie

1

R

Śruba naciskowa, M14x40

815 621

Wszystkie

1

R

Nakrętka blokująca, M14

815 149

Wszystkie

1

Q

Śruba, M14x60

814 863

Wszystkie

1

Q

Tuleja odległościowa

1 344 163

Wszystkie

1

P

Śruba, M14x80

814 912

GA 750/751

2

P

Nakrętka, M14

815 126

GA 750/751

2

P

Nakrętka blokująca, M14

815 149

Wszystkie oprócz GA 750/751

2

P

Śruba, M14x40

814 859

Wszystkie oprócz GA 750/
751/851/852

2

1

Nakrętka blokująca, M14

815 149

Wszystkie

1

2

Izolator

351 117

Wszystkie

2

3

Podkładka

1 409 827

Wszystkie

2

4

Poprzeczka

1 395 744

Wszystkie

1

Części do CP/R14

Pozycja

Oznaczenie

Nr części

Dotyczy

Ilość

4

©

Scania CV AB

TI 03-99 10 22 T pl

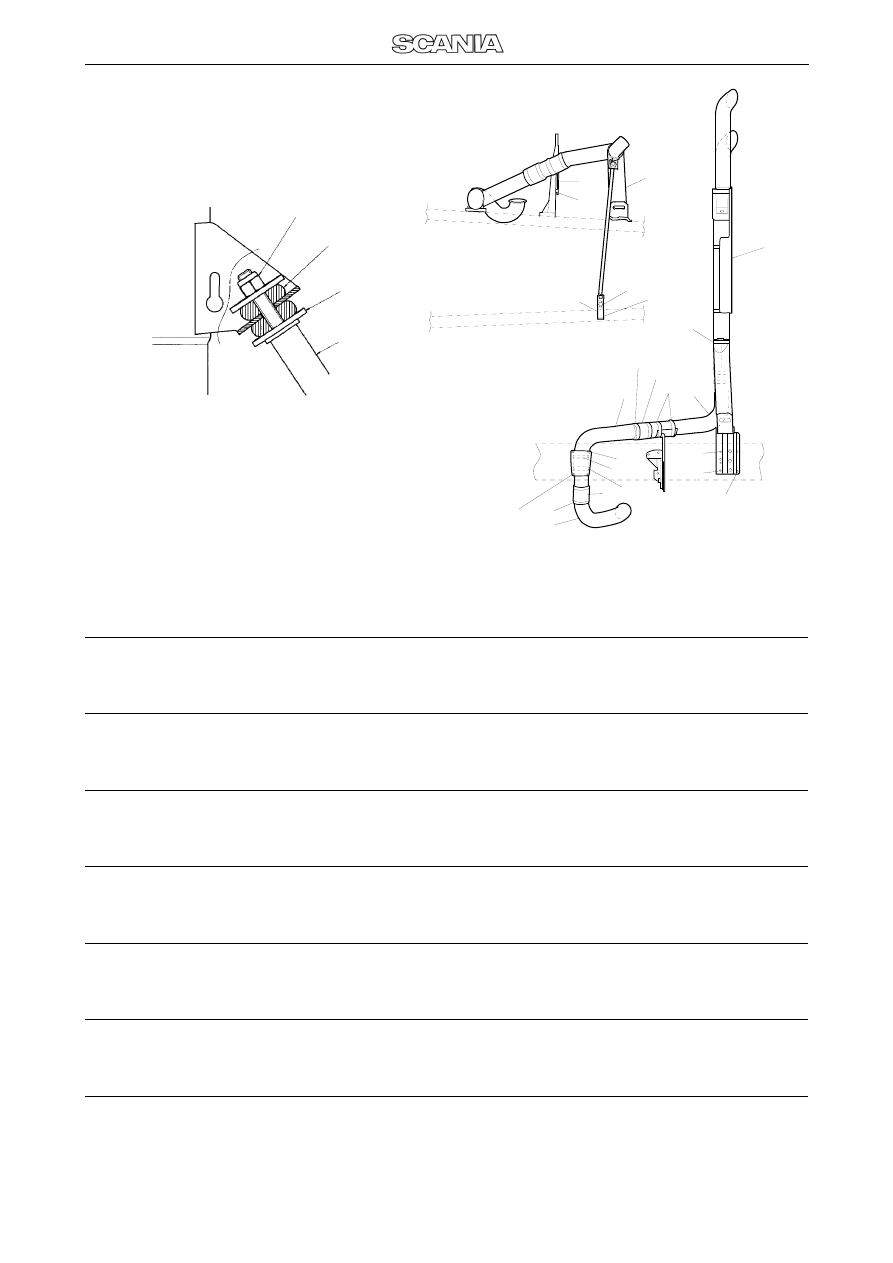

Części do CT14

Pozycja

Oznaczenie

Nr części

Dotyczy

Ilość

Q

Rura wydechowa dolna

1 413 893

Wszystkie

1

P

Obejma

1 420 480

Wszystkie

2

O

Przewód

1 413 892

Wszystkie

1

N

Wspornik

1 340 467

x Wszystkie poza GA 851/852

1

K

Podkładka, 10.5x22

807 310

x Wszystkie poza GA 851/852

4

K

Nakrętka, M10

815 124

x Wszystkie poza GA 851/852

4

K

Śruba, M10x50

814 876

x F958 poza GA 851/852

4

N

Wspornik

1 407 175

x GA 851/852

1

K

Śruba, M14x60

814 909

x GA 851/852

2

K

Podkładka, 15x26

803 005

x GA 851/852

2

K

Nakrętka, M14

815 126

x GA 851/852

2

M

Rozpórka

1 384 751

x Wszystkie poza GA 851/852

1

L

Obejma

1 384 745

x Wszystkie

2

G

Rura wydechowa

1 427 838

Wszystkie

1

F

Obejma

1 420 480

Wszystkie

2

E

Przewód

1 413 892

Wszystkie

1

D

Obejma

1 384 745

Wszystkie

2

S

Wspornik

1 409 829

Wszystkie

1

T

Śruba, M10x21

814 821

Wszystkie

2

C

Rura wydechowa
pionowa

1 405 298

Wszystkie

1

112 274

1

2

3

4

CT 14

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

112 286

TI 03-99 10 22 T pl

©

Scania CV AB

5

B

Obejma

1 384 745

Wszystkie

6

A

Osłona ciepłochłonna

1 413 632

Wszystkie

1

R

Wspornik rury
wydechowej

1 411 868

Wszystkie

1

H

Śruba, M14x70

815 626

Wszystkie

1

I

Śruba, M14x70

815 626

Wszystkie

1

J

Tuleja odległościowa

1 344 163

Wszystkie

4

J

Nakrętka blokująca, M14

815 149

Wszystkie

4

J

Śruba naciskowa, M14x70

815 626

F800/F950

2

J

Śruba naciskowa, M14x90

815 624

F958

2

W

Wspornik

1 412 664

Wszystkie

1

W

Rozpórka

1 384 752

Wszystkie poza F958

1

W

Śruba, M14x50

814 861

Wszystkie

2

V

Nakrętka blokująca, M14

815 149

Wszystkie

2

U

Śruba, M14x60

814 863

Wszystkie

1

U

Tuleja odległościowa

1 344 163

Wszystkie

1

1

Nakrętka blokująca, M14

815 149

Wszystkie

1

2

Izolator

351 117

Wszystkie

2

3

Podkładka

1 409 827

Wszystkie

2

4

Poprzeczka

1 395 744

Wszystkie

1

Części do CT14

Pozycja

Oznaczenie

Nr części

Dotyczy

Ilość

6

©

Scania CV AB

TI 03-99 10 22 T pl

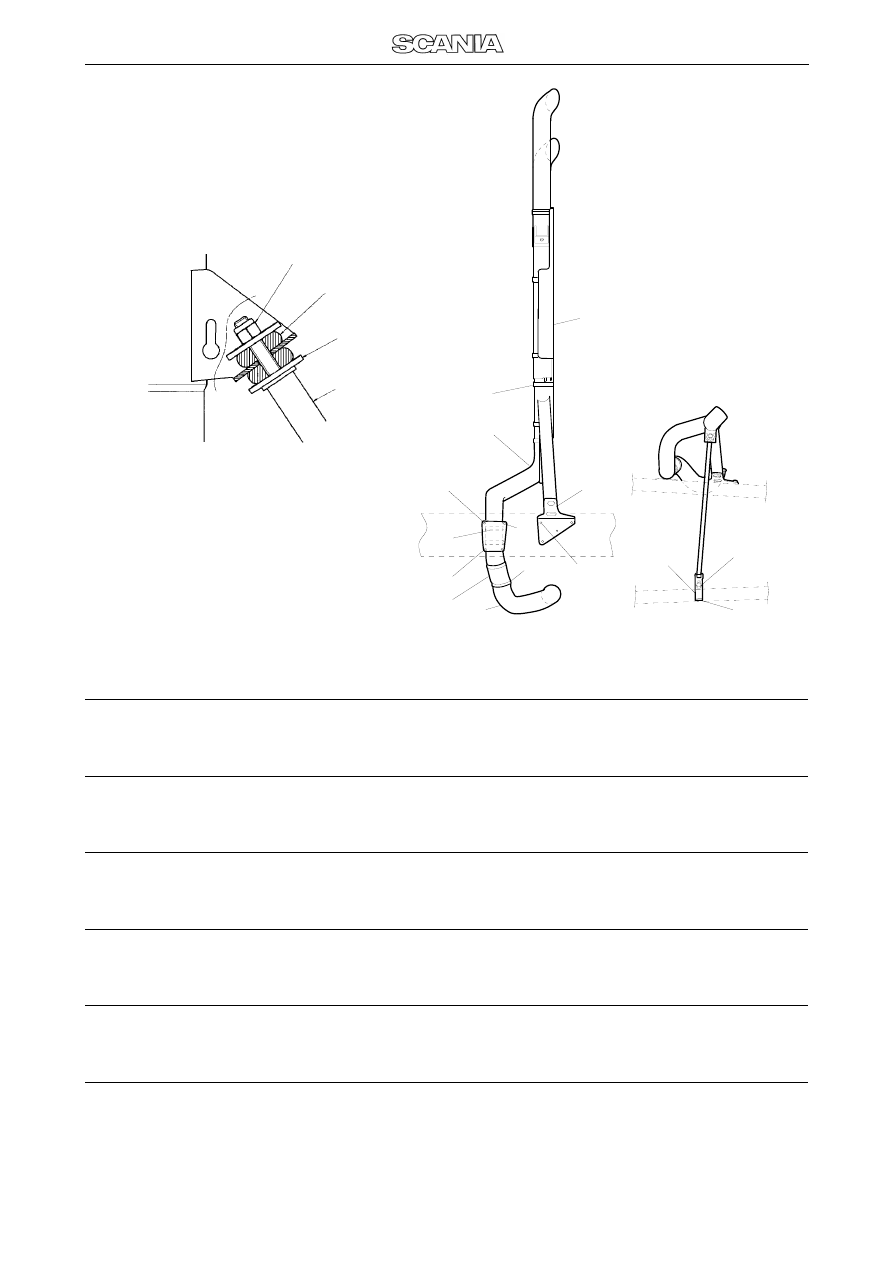

Części do CP/R19

Pozycja

Oznaczenie

Nr części

Dotyczy

Ilość

L

Rura wydechowa dolna

1 413 893

Wszystkie

1

K

Obejma

1 420 480

Wszystkie

2

J

Przewód

1 413 892

Wszystkie

1

I

Wspornik

1 340 467

x Wszystkie

1

H

Obejma

1 384 745

x Wszystkie

2

G

Nakrętka, M10

815 124

x Wszystkie

4

G

Śruba, M10x45

812 825

x F958

3

G

Śruba, M10x35

814 823

x F800/F958

4

F

Podkładka, 10.5x22

807 310

x Wszystkie

1

F

Śruba, M10x35

814 823

x F958

1

C

Rura wydechowa

1 409 822

Wszystkie

1

D

Wspornik

1 409 823

Wszystkie

1

E

Śruba, M14x65

814 864

Wszystkie

3

E

Nakrętka blokująca, M14

815 149

Wszystkie

3

B

Obejma

1 384 745

Wszystkie

6

A

Osłona ciepłochłonna

1 413 632

Wszystkie

1

112 274

1

2

3

4

112 275

CP/R 19

M

N

O

A

B

C

D

E

F

G

H

I

J

K

L

TI 03-99 10 22 T pl

©

Scania CV AB

7

O

Wspornik rury
wydechowej

1 412 664

Wszystkie oprócz 4x4 i 6x6

1

O

Wspornik

1 426 481

Tylko 4x4 i 6x6

1

O

Rozpórka

1 384 752

Wszystkie poza F958

1

N

Śruba, M14x50

814 861

Wszystkie

2

N

Nakrętka blokująca, M14

815 149

Wszystkie

2

M

Śruba, M14x60

814 863

Wszystkie

1

M

Tuleja odległościowa

1 344 163

Wszystkie

1

1

Nakrętka blokująca, M14

815 149

Wszystkie

1

2

Izolator

351 117

Wszystkie

2

3

Podkładka

1 409 827

Wszystkie

2

4

Poprzeczka

1 395 744

Wszystkie

1

Części do CP/R19

Pozycja

Oznaczenie

Nr części

Dotyczy

Ilość
