Ćwiczenie K1

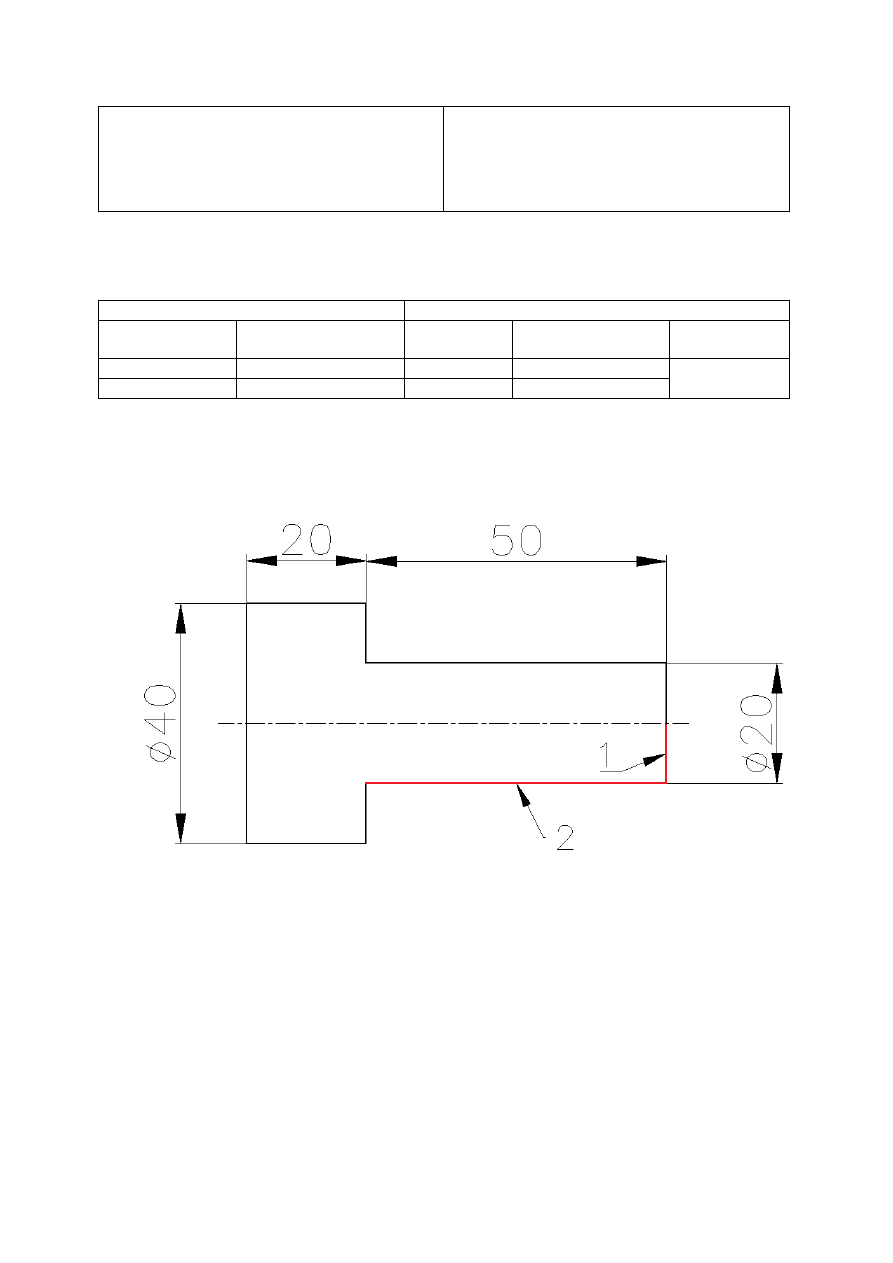

1. Rysunek obrabianej części.

Materiał S6-5-2

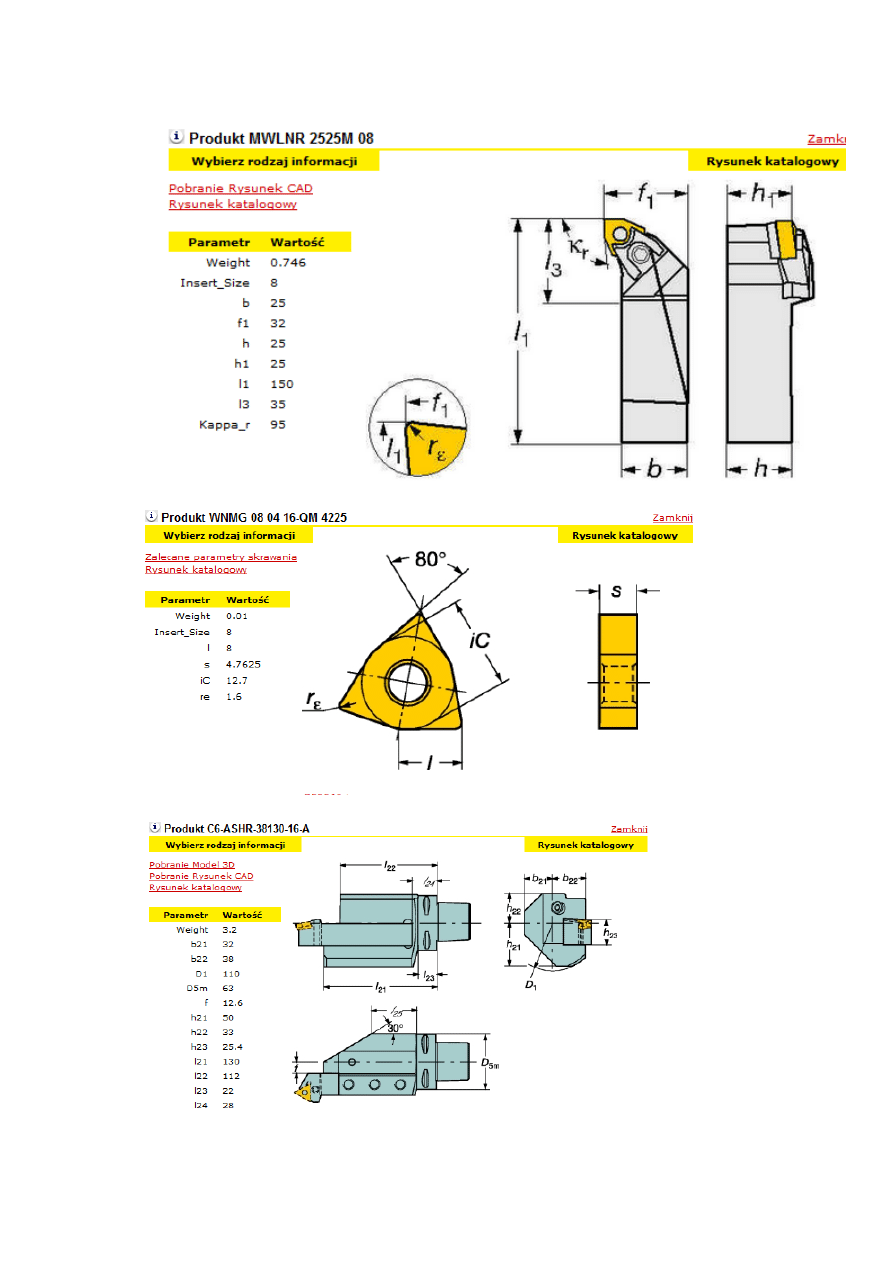

2. Wybranie uchwytu, oprawki i płytki.

Toczenie, Zewnętrzne - Obróbka wzdłużna, Płytka trygonalna - kąt przystawienia 95°, T-Max
P, mocowanie klinowe, Kwadratowy lub prostokątny chwyt tradycyjny dla obu powierzchni.

a) Uchwyt:

b) Płytka:

c) Oprawka:

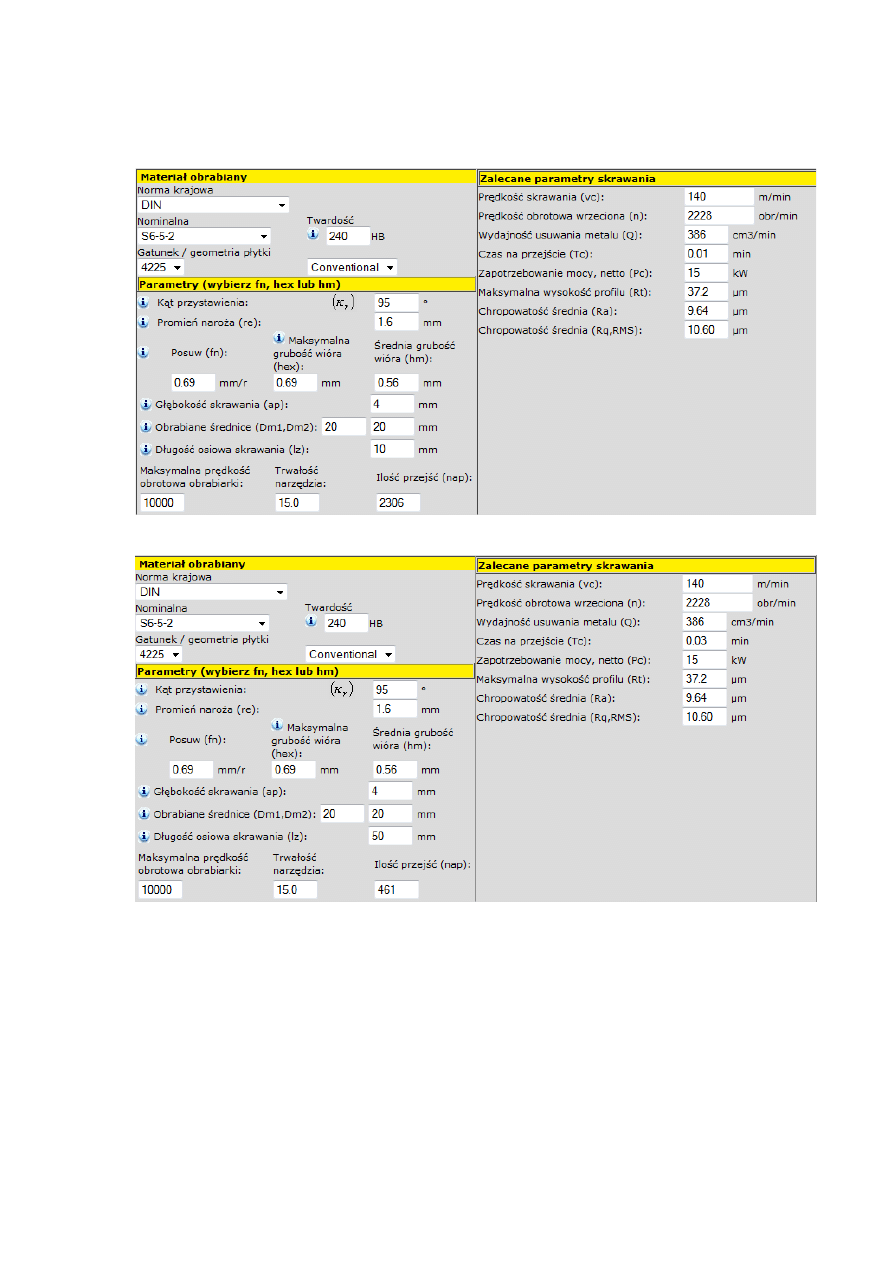

d) Moduł parametrów skrawania:

Dla 1 powierzchni:

Dla 2 powierzchni:

Do wybrania odpowiednich narzędzi skorzystaliśmy z katalogu umieszczonego na stronie
internetowej: www.coroguide.com
