Komentarze do ćwiczenia nr 1:
1. Źródło pasmowatości to nie właściwe walcowanie, które ma wpływ na segregacje chemiczną, a co za tym idzie, anizotropię własności mechanicznych stali czyli zmianę właściwości mechanicznych stali w zależności od kierunku przyłożenia siły (względem kierunku ułożenia warstw - pasm).
2. Zmiękczanie ma na celu uzyskanie określonej, małej twardości, wystarczającej do obróbki skrawaniem. Stan ten osiąga się podobnie jak stan sferoidyzowany - czyli przez kilkugodzinne wyżarzanie w okolicach temperatury AC1. Stal zmiękczona to najczęściej stal eutektoidalna lub nadeutektoidalna, zawierająca nie w pełni sferoidyzowany cementyt w osnowie ferrytu.

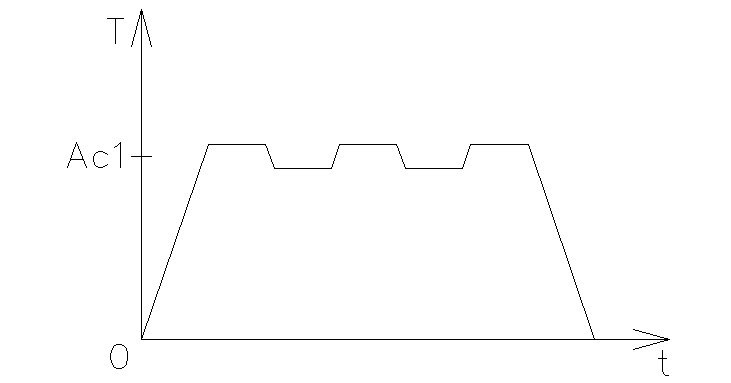

Wykres T(t) zmiękczania

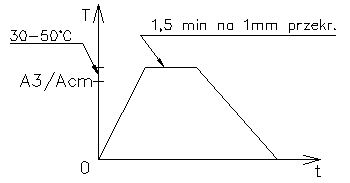

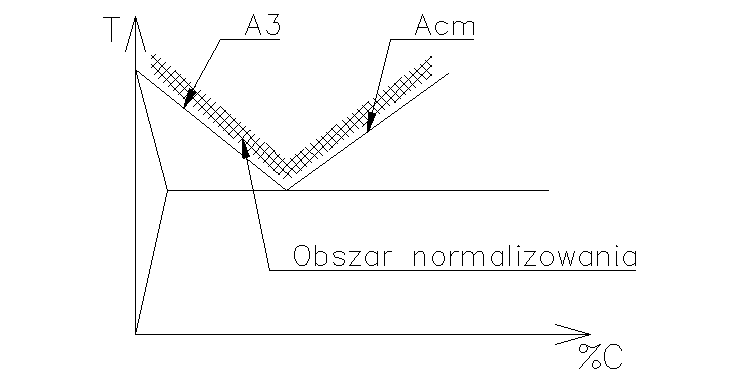

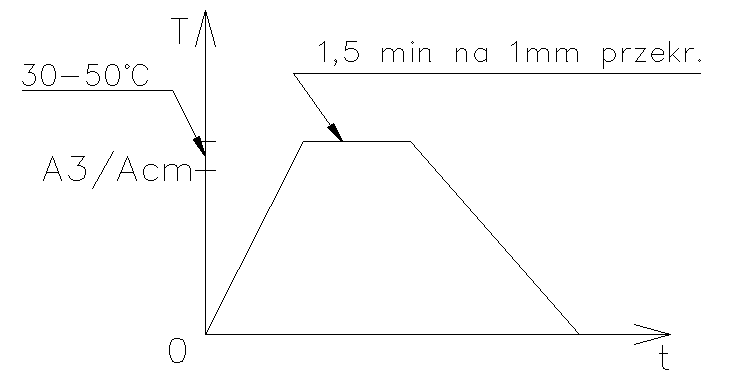

Wykres T(t) normalizowania Dobór temperatury normalizowania
3.
Wg EN |
Wg PN |
X10CrNi18-9 |
1H18N9 |
Rola pierwiastków stopowych:
Cr - rozszerza zakres występowania ferrytu, powoduje wzrost twardości i wytrzymałości roztworu oraz zmniejszenie udarności, zmniejsza hartowność stali, wpływa na nierdzewność stali.
Ni - rozszerza pole występowania austenitu, zwiększa twardość ferrytu bez ujemnego wpływu na udarność, wpływa na kwasoodporność.
Rola węglików:
Zmniejszają one odporność na korozję. Zawartość węglików można zmniejszyć poprzez dodatek Tytanu (Ti).
Zastosowanie:
Jest to stal nierdzewna i kwasoodporna
W jakim stanie obróbki można zamówić:
Hartowaną i/lub odpuszczoną i/lub przesyconą
4. Oferta huty „Buczek” S.A.
Symbol stali |
C [%] |
Mn [%] |
Inne [%] |
Opis * |
1H18N9T |
0,1 |
2 |
Ti < 0,8 |
przesycona, nierdzewna, kwasoodporna |
08X |
0,08 |
|
|
niestopowa, nieuspokojona |
12X |
0,12 |
|
|
niestopowa, nieuspokojona |
St2SX |
0,15 |
0,5 |
|
og. przeznaczenia, spawalna, nieuspokojona |
St2XS |
0,15 |
0,5 |
|
og. przeznaczenia, spawalna, nieuspokojona |
St3X |
0,22 |
0,6 |
|
og. przeznaczenia, nieuspokojona |
18G2A |
0,18 |
2 |
|
niskostopowa, niskowęglowa, do ul. cieplnego, zaw. zakres P i S, odtleniona aluminium |
Oferta huty im. T. Sędzimira
Symbol stali |
C [%] |
Mn [%] |
Inne [%] |
Opis * |
08Al |
0,08 |
|
|
niestopowa |
12Al |
0,12 |
|
|
niestopowa |
St2SAl |
0,15 |
0,6 |
|
spawalna |
St3SAl |
0,22 |
0,6 |
|
spawalna |
* - wszystkie stale to stale konstrukcyjne.
