Zadanie nr A.1.3 Obliczenie współczynnika przenikania ciepła dla dachu

Dane materiałowe:

[m] [W/(m·K)]

1. Płyta gipsowo-kartonowa d₁=0,0125 λ₁=0,20

2. Styropian (ρ=12 kg/m³) d₂=0,10 λ₂=0,04

3. Wełna mineralna d₃=0,18 λ₃=0,03

4. Krokiew d₃'=0,18 λ₃'=0,16

Warunki w pomieszczeniu:

t_i=20^oC

φ=55%

Ri=0,13 m²K/W (opór przejmowania ciepła na wewnętrznej powierzchni)

Re=0,13 m²K/W (opór przejmowania ciepła na zewnętrznej powierzchni)

Współczynnik przenikania ciepła wyrażony jest wzorem:

Opór cieplny dla dachu drewnianego skośnego wyrażamy wzorem:

w którym:

R_T' - kres górny całkowitego oporu cieplnego

R_T'' - kres dolny całkowitego oporu cieplnego

Obliczenie kresu górnego całkowitego oporu cieplnego:

gdzie:

fa, fb - względne pola powierzchni wycinków

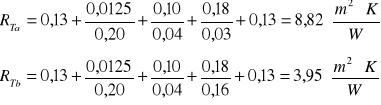

R_Ta, R_Tb - całkowite opory cieplne od środowiska do środowiska każdego wycinka.

Obliczenia:

Obliczenie kresu dolnego całkowitego oporu cieplnego:

gdzie:

Opór cieplny dla dachu drewnianego skośnego:

Współczynnik przenikania ciepła:
