ZADANIE A.1

1. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA ŚCIANY ZEWNĘTRZNEJ

0x01 graphic

WARUNKI W POMIESZCZENIU

t = 20°C

ϕ = 55%

Rsi = 0,13 m2k/W (opór przejmowania ciepła na wewnętrznej powierzchni)

Rse = 0,04 m2k/W (opór przejmowania ciepła na zewnętrznej powierzchni)

PRZEGRODA SŁABOWENTYLOWANA

WARSTWY

GRUBOSĆ

[m]

WSPÓŁCZYNNIK λ

LUB OPÓR CIEPLNY

OPÓR CIEPLNY

1.

Rsi

0,13

2.

tynk wapienny

0,02

λ = 0,7W/mk

0,028

3.

cegła pełna

0,25

0,77

0,325

4.

styropian

0,10

0,034

2,94

5.

cegła klinkierowa

0,12

λ = 1,05 W/mk

0,114

6.

Rse

0,04

Rc [m2k/W ] = 3,577 z tynkiem

Rc [m2k/W ] = 3,549 bez tynku

0x08 graphic
WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA

0x08 graphic
0x08 graphic
POPRAWKA Z UWAGI NA NIESZCZELNOŚCI

Ri - opór cieplny warstwy zawierającej nieszczelności

RT - całkowity opór komponentu

DODATEK WYRAŻAJĄCY WPŁYW MOSTKÓW CIEPLNYCH

0x08 graphic

Uproszczony dodatek ze względu na rodzaj przegrody, tutaj - ściany zewnętrznej z otworami okiennymi 0,05

Skorygowany współczynnik przenikania ciepła:

Uc = U+Uq+Uk = 0,282 + 0,007 + 0,05 = 0,339 W/m2k

0x08 graphic
WNIOSKI:

Udopuszcz. = 0,3 W/m2k

Warunek nie został spełniony.

2. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA DACHU

0x01 graphic

WARUNKI W POMIESZCZENIU

t = 20°C

ϕ = 55%

Rsi = 0,13 m2k/W

Rse = 0,13 m2k/W

Rsi = Rse → zgodnie z PN-EN-ISO6846 pkt. 6.1 (całkowity opór cieplny komponentu składa się ze ścian jednorodnych)

OPÓR CIEPLNY DACHU:

0x08 graphic

RT' - kres górny całkowitego oporu cieplnego

RT” - kres dolny całkowitego oporu cieplnego

RT' - OBLICZENIA:

0x08 graphic

fa - względne pole powierzchni wycinka z krokwią

fb - względne pole powierzchni wycinka z izolacją

0x08 graphic
RTa ; RTb - całkowite opory cieplne od środowiska do środowiska każdego wycinka

0x08 graphic

fa + fb = 1 → 0,098 +0,902 = 1

RT” - OBLICZENIA:

RT” = Rsi + R1 + R2* + Rse

Rsi = Rse

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
opór cieplny dla dachu skośnego:

0x08 graphic
współczynnik przenikania ciepła:

0x08 graphic
0x08 graphic

zgodnie z warunkami technicznymi

2. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA STROPU NAD PIWNICĄ NIEOGRZEWANĄ

0x01 graphic

WARUNKI W POMIESZCZENIU

t = 20°C

ϕ = 55%

Rsi = 0,10 m2k/W (opór przejmowania ciepła na wewnętrznej powierzchni)

Rse = 0,04 m2k/W (opór przejmowania ciepła na zewnętrznej powierzchni)

WARSTWY

GRUBOSĆ

[m]

WSPÓŁCZYNNIK λ

LUB OPÓR CIEPLNY

OPÓR CIEPLNY

1.

Rsi

0,10

2.

parkiet

0,02

0,21

0,095

3.

beton podkł.

0,04

0,82

0,049

4.

styropian

0,02

0,042

0,476

5.

DZ=3

0,23

0,23

6.

tynk cem-wap

0,015

0,82

0,018

7.

Rsei

0,04

Rc [m2k/W ] = 1,008 z tynkiem

Rc [m2k/W ] = 0,990 bez tynku

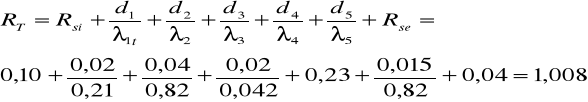

Współczynnik przenikania ciepła:

0x08 graphic

Warunek:

U < Udop.

Udop. = 0,60 - zgodnie z war. tech.

1,01 >0,60

warunek nie został spełniony.

0x08 graphic

Współczynnik przenikania ciepła:0x08 graphic

Udop. = 0,60

0,992 >0,60

warunek nie został spełniony.

PODZIEMIE NIEOGRZEWANE

Budynek mieszkalny o gr. ściany 37cm położony na gruncie kategorii II (λ=2 W/mk),

Podłoga izolowana na całej powierzchni styropiwnem o gr.5cm (λ=0,041 W/mk).

Piwnica nieogrzewana

Rsi = 0,17 m2k/W

Rse = 0,04 m2k/W

A = (3,300+2,400+4,200) x (7,200+1,200) - [(3,300+2,400)x1,200] - (2,400+4,200)x0,600 (po wewn.)

P = 3,990+6,600+0,600+4,290+2,180+2,020+4,890+5,700+7,200+1,200 (po zewn.)

A = 9,900 x 8400 - 5700x1200 - 4600x0,600 = 83,16-6,84-2,76=73,56

P = 38,67

A = 73,56 (po wewn.)

P = 38,67 (po zewn.)

0x08 graphic

0x08 graphic
Grubość równoważna dla płyty

0x08 graphic
słabo izolowana

0x08 graphic

0x08 graphic
`

0x08 graphic
.

3. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA ŚCIANY STYKAJĄCEJ SIĘ Z GRUNTEM

0x01 graphic

WARSTWY

GRUBOSĆ

[m]

WSPÓŁCZYNNIK λ

LUB OPÓR CIEPLNY

OPÓR CIEPLNY

1.

Rsi

0,17

2.

styropian

0,10

0,042

2,38

3.

papa izol.

0,003

0,17

0,018

4.

cegła pełna

0,25

0,5

0.5

5.

tynk cem.-wap.

0,02

0,82

0,02

6.

Rsi

0,04

∑RA = 3,128 m2k/W z tynkiem

bez tynku=3,11

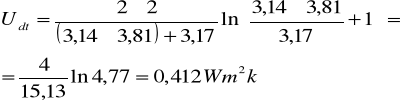

0x08 graphic

Dane:

A = 73,56

P = 38,67

Rsi = 0,017 m2k/W

Rse = 0,04 m2k/W

λgr = 2 W/mk

dt = 3,17

z = 2,30

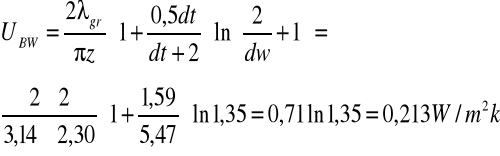

0x08 graphic
Rw = 3,10 m2k/W - opór bez tynku

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

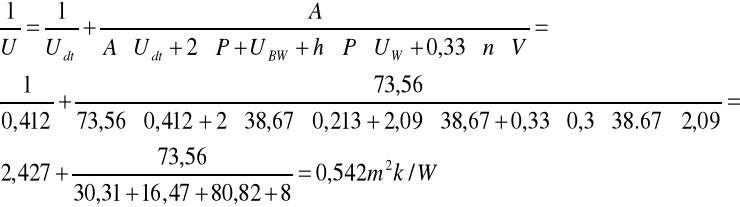

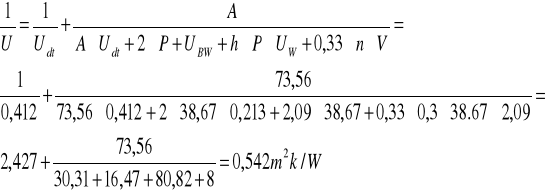

R = 0,542 + 2,427 = 2,969

Zgodnie z warunkami technicznymi minimalna suma oporów cieplnych dla podłogi i ścian podziemia wynosi R=1m2k/W

2,969>1

Warunek został spełniony.
