 POLITECHNIKA ŚLĄSKA

WYDZIAŁ GÓRNICTWA I GEOLOGII

















Projekt z rysunku technicznego

Połączenia spawane i śrubowe








                                                                                                             Wykonawca:



                                                                                                                       Patryk Sienkiewicz

                                                                                                      Grupa 6

                                                                                                           Semestr III










Gliwice, 2013 r

background image



1.

Do wykonania połączenia spawanego i gwintowego dobrałam następujące rodzaje

kształtowników:


a. Kątownik nierównoramienny L    90x60x8 mm  [1]
b. Kątownik równoramienny L   45x45x5 mm  [2]
c. Zetownik ZG  60x45x5  mm  [3]

Długość kształtowników 2000 mm




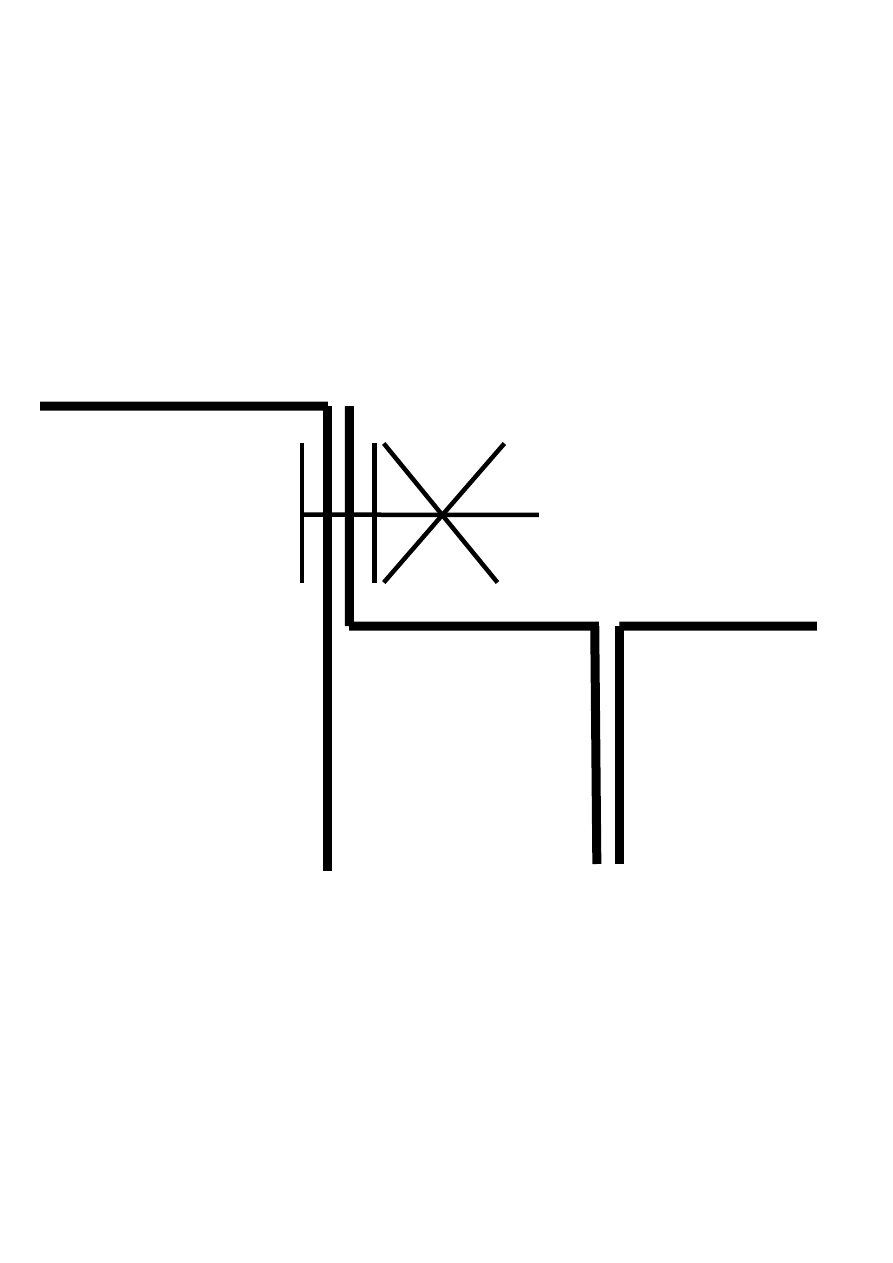

Kątownik
nierównoramienny



















                                          Zetownik                       Kątownik
                                                                               równoramienny
























background image



2.  Do połączenia spawanego dobrałam następujące spoiny: [9]


Połączenie zetownika i kątownika równoramiennego za pomocą spoiny czołowego
typu V


2.1.

Obliczanie grubości spoiny

z = g

gdzie,
z - grubość spoiny, mm
g - grubość  kształtownika, mm


5 mm=5 mm



2.2.

Zastosowana rodzaju połączenia spawanego: [11]



Lp.

Nazwa spoiny

Przedstawienie

uproszczone

Przedstawienie

umowne

Spoina czołowa typu V







3.  Do połączenia gwintowego kątownika równoramiennego i płaskownika

dobrałam: [4]


a.  Śrubę z gwintem na całej długości z łbem sześciokątnym M10   [7]
b.  Nakrętkę sześciokątną M10    [5]
c.  Podkładkę okrągłą dokładne zwykłej 10   [6]














background image



3.1.

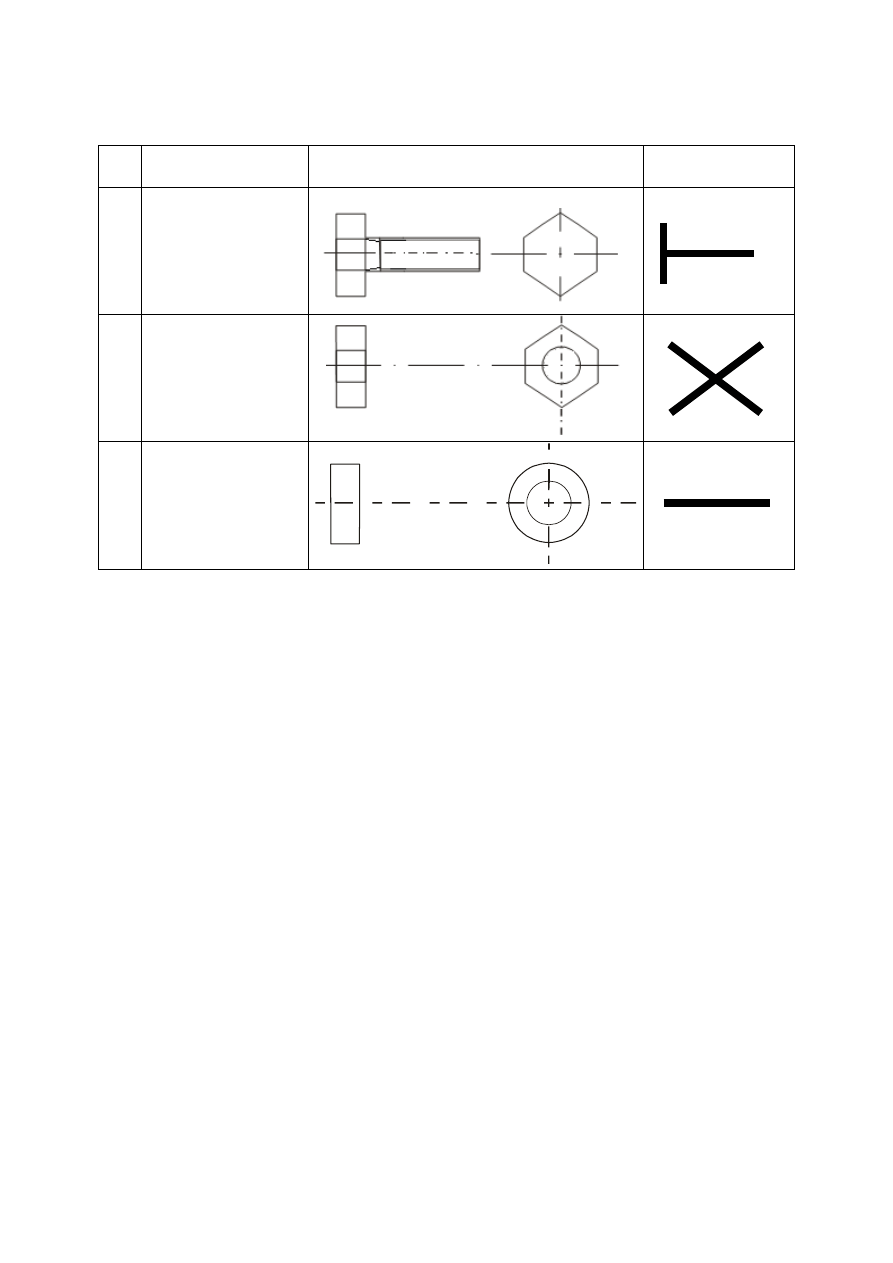

Zastosowane rodzaje elementów gwintowych: [10]

Lp.

Nazwa elementu

Przedstawienie uproszczone

Przedstawienie

umowne

Śruba z gwintem na

całej długości z

łbem sześciokątnym

M10







Nakrętka

sześciokątna M10





Podkładka okrągła

dokładna zwykła 10








3.2.

Obliczanie długości śruby:



L

o

= L

+ L

k

 + L

n

 + L

p

+ L

z



gdzie,
L

z

 - Grubość zetownika, mm

L

k

 - Grubość kątownika nierównoramiennego, mm

L

n

 - Grubość nakrętki, mm

L

p

 - Grubość podkładki, mm

L

z

 – Grubość łba, mm



  Grubość kątownika nierównoramiennego  8 mm



Grubość zetownika  6 mm



Grubość nakrętki  6 mm



Grubość podkładki  2 mm



Grubość łba  7 mm

L

o

 =8+6+6+2+7=29 mm  Dobieram śrubę długości 35 mm









background image



3.3.

Obliczanie ilość śrub







gdzie,
L - długość kształtownika
Z

o

- odległość pierwszej i ostatniej śruby od krawędzi

Z - odległość miedzy środkami śrub




Długość kształtownika 2000 mm

   odległość pierwszej i ostatniej śruby od krawędzi 50 mm



odległość miedzy środkami śrub 100 mm






więc n= 19 śrub



4.  Literatura



1.  PN-81/H-93402 Kątownik nierównoramienny L
2.  PN-EN 10056:2000 Kątowniki równoramienne L
3.  PN-90/B-03200 Zetownik
4.  PN-EN ISO 6410-3:2000 Rysunek Techniczny. Gwinty i części gwintowane
5.  PN-EN ISO 4034:2004 Nakrętki sześciokątne. Klasa dokładności C
6.  PN-EN ISO887:2003 Podkładki okrągłe ogólnego stosowania do śrub, wkrętów i

nakrętek metrycznych.

7.  PN-EN ISO 4018:2004 Śruby z gwintem na całej długości z łbem sześciokątnym. Klasa

dokładności C

8.  Filipowicz K. Kowal A. Kuczaj M. , Rysunek Techniczny. Gliwice: Wydawnictwo

Politechnika Śląska, 2008

9.  PN- ISO 2553:1997 Połączenia spawane, zgrzewane i lutowane.
10. PN-EN 6410-3:2000 Przedstawienia uproszczone.
11. PN-ISO 2553:1997 Umowne przedstawienia na rysunkach prętów i kształtowników.
