- 3 wymiary na płaszczyźnie

•



Co to jest stereogram?

•



Odrobina historii

•



Jak to działa?

•



Jak to zobaczyć?

•



Proste stereogramy

•



Moja kolekcja stereogramów

Co to jest stereogram?

Stereogramy były niegdyś bardzo modne. Osoba, która coś takiego właśnie ogląda
potrafi wydawać okrzyki typu: "widzę, widzę!", jakby doznała olśnienia. A powodem
tego zachowania jest kartka pokryta przypadkowymi wzorami, kolorowymi lub
czarnobiałymi, na której z pozoru nie widać nic sensownego. W skrócie stereogramy to
zwykle kolorowe (choć bywają i czarnobiałe) obrazki, na pierwszy rzut oka
przypominające kolorową, futurystyczną wykładzinę podłogową albo wątpliwej
wartości artystycznej gobelin. Niektóre z nich wyglądają jak zniekształcone fotografie
albo plansze składające się z wielu tysięcy róŜnobarwnych kropek. Naukowym
terminem określającym stereogram jest "obraz stereoskopowy". Za tym terminem
kryje się pojęcie obrazu noszącego cechy trójwymiarowości, czyli technika
przedstawiania obrazu na płaszczyźnie w taki sposób, aby sprawiał on wraŜenie
trójwymiarowego jeŜeli odpowiednio nań popatrzymy. Stereogram jest złudzeniem
optycznym opartym na ściśle określonych podstawach matematycznych. Jednocześnie
jest to zjawisko bardzo złoŜone w porównaniu z innymi złudzeniami. Ale schemat
zawsze pozostanie ten sam - wszystkie stereogramy składają się z powtórzonych
poziomo, lekko róŜniacych sią od siebie, wzorków (które równie dobrze mogą być
losowo narysowanymi czarnymi kropkami). Patrząc po raz pierwszy na stereogram nie
widzimy nic prócz kropek lub wzorków, jeśli jednak spojrzymy na ten sam obrazek
uŜywając pewnej techniki, zobaczymy coś czego wcześniej nie było widać i co w dodatku
jest trójwymiarowe. Jeśli jeszcze nigdy nie miałeś/aś do czynienia z takimi obrazkami, to
na tej stronie będziesz mógł/mogła poćwiczyć swoje moŜliwości w tej dziedzinie.
Stereogramy moŜe stworzyć kaŜdy. Napisanie programu do ich rysowania opartego na
opisanym schemacie nie powinno zająć średniozaawansowanemu programiście więcej
niŜ parę godzin, a jeśli ktoś nie czuje się w tym mocny, to moŜe poszukać w Internecie
programów shareware, pozwalających bawić się w trzy wymiary.

Odrobina historii

JuŜ w XIX wieku znano pojęcie trójwymiarowości. Szaloną popularnością cieszył się
wówczas fotoplastykon. Na zasadzie podobnej do działania fotoplastykonu opiera się
oglądanie stereogramów. Po raz pierwszy zaprezentowano je w Stanach Zjednoczonych.
Pierwsza ksiazka z kilkunastoma takimi obrazkami pt. "Magic Eye" zrobiła tam furorę
(ponad 1 mln sprzedanych egzemplarzy). Potem pojawiło się więcej takich wydawnictw.
W Polsce zostały równieŜ wydane ksiąŜki ze stereoskopowymi obrazkami, m.in.
"Magiczne oko" (w oryg. "Magic Eye"). Powstanie stereogramów nie jest moŜliwe bez
pomocy komputera - ręczne rysowanie kropek nie wchodzi w rachubę! (moŜna tak
stworzyć jedynie bardzo proste stereogramy, podobne do przykładów poniŜej). Pierwsze

stereogramy były tworzone z duŜej liczby losowo pokolorowanych kropek, skąd wzięły
się nazwy RDS, SIRDS i DIRDS. RDS - ang. Random Dot Stereogram, SIRDS - ang.
Single Image Random Dot Stereogram. Zwykły obrazek RDS jest efektem złudzenia
optycznego wytworzonego za pomocą losowo rozrzuconych kropek. Z historycznego
punktu widzenia kolejnym osiągnięciem w dziedzinie stereogramów było stworzenie
obrazka zawierającego dwa ukryte obrazy trójwymiarowe (DIRDS - ang. Dual Image
Random Dot Stereogram).

Jak to działa?

Niewiele osob zdaje sobie sprawę z faktu, Ŝe zdolność widzenia przedmiotów w sposób
trójwymiarowy zawdzięczamy temu, Ŝe posiadamy dwoje oczu. Gdybyśmy mieli tylko
jedno oko, świat bylby dla nas płaski, a oceny odległosci moglibyśmy dokonywać tylko
na podstawie zmian ostrości widzenia (przedmioty dalsze są mniej wyraźne). Nasze oczy
osadzone są w odległości paru centymetrów od siebie, dlatego kaŜde z nich patrzy na
świat z innej perspektywy i przesyła do mózgu inny obraz. Są one przesunięte względem
siebie o 6-7 stopni. Dopiero mózg skleja je w jeden, juŜ trójwymiarowy! Mózg
rozpoznaje odległości na podstawie róŜnic w obrazach dostarczonych do niego przez
lewe i prawe oko. Obiekty które są bliŜej nas są bardziej przesunięte niŜ te dalsze.
MoŜna to sprawdzić w prosty sposob: wyciągasz przed siebie rękę z wystawionym
kciukiem. Popatrz lewym a potem prawym okiem. ZauwaŜysz z pewnością, Ŝe kciuk za
kazdym razem był na tle innych przedmiotów. Mechanizm ten wykorzystano np. przy
budowie okularów do gier 3D. KaŜdemu oku podaje się inny, odpowiednio narysowany
rysunek (przedstawiający scenę z gry), a mózg je przetwarza.

Postrzeganie dowolnego przedmiotu z otoczenia moŜna wyobrazić sobie jako dwa
promienie padające po najkrótszej drodze od kaŜdego oka na przedmiot. Promienie te
spotykają się dokładnie w miejscu obserwowanego obiektu. Odległość punktu przecięcia
promieni od naszych oczu nosi nazwę ogniskowej. Stereogramy wykorzystują dwa
zjawiska związane ze sposobem przekazywania informacji przez narząd wzroku.

1.



Kiedy obserwowany przedmiot zbliŜa się lub oddala, mózg stara się aby oczy
widziały go jednocześnie. Kiedy obiekt zbliŜa się, linie wzroku zbliŜają się do
siebie, kiedy się oddala, linie wzroku rozsuwają się. Mózg zna połoŜenie oczu i ta
informacja pozwala mu ocenić odległość.

2.



PoniewaŜ oczy znajdują się w róŜnych miejscach głowy, nie zawsze widzą to
samo. Dzieje się tak zwłaszcza wtedy gdy patrzymy na krawędź jakiegoś
przedmiotu.



Podobnie jest ze stereogramami. Gdy krzyŜujesz wzrok za obrazkiem lewe i prawe oko
odbiora rózne obrazy. Na podstawie pewnych róŜnic w obrazach mózg "wyliczy"
obrazek, który jest ukryty.

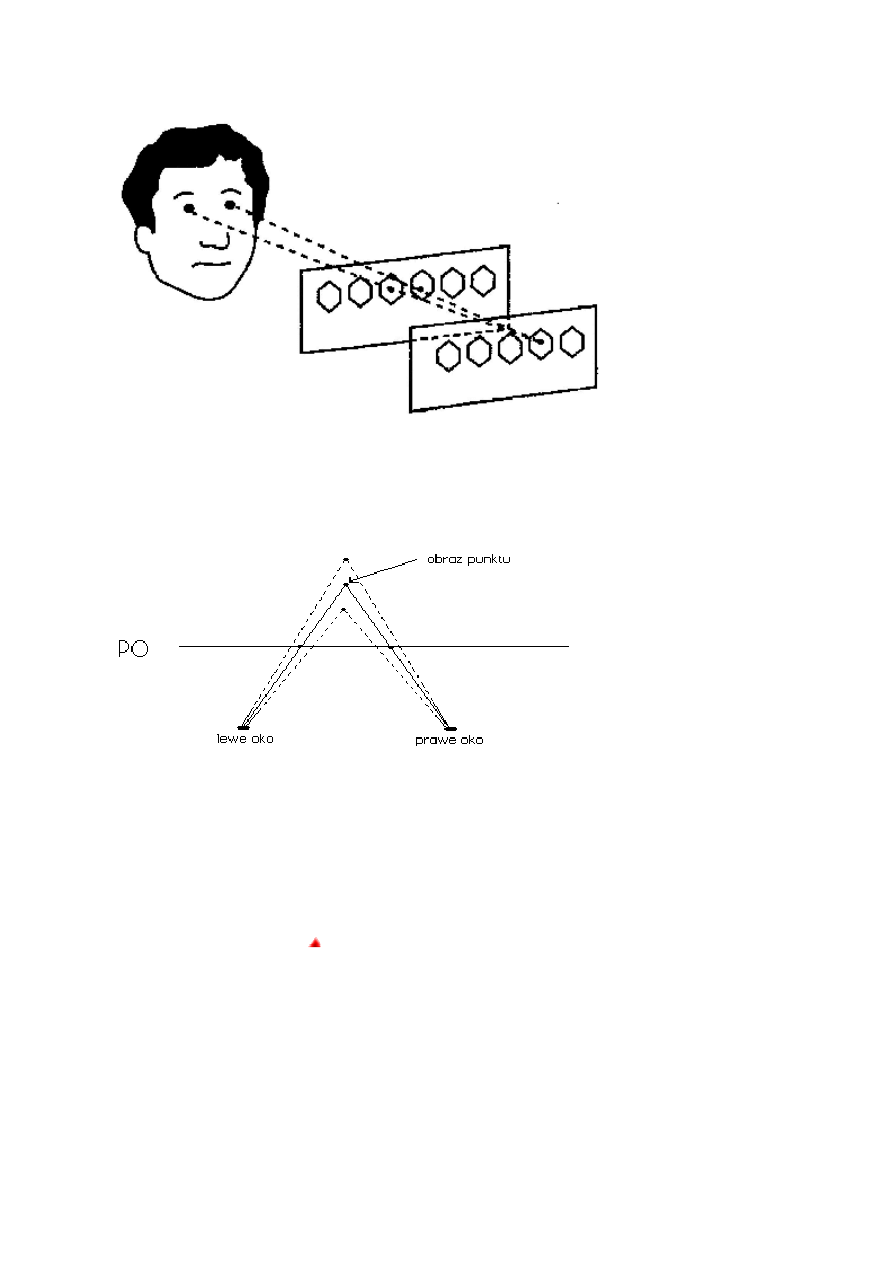

Proszę spojrzeć na powyŜszy rysunek. Na płaszczyźnie obrazka (oznaczonej na rysunku:
PO) znajdują się dwa punkty ułoŜone na tym samym poziomie w pewnej odległości od
siebie. Jeśli jedno oko patrzy na jeden punkt, a drugie oko - na drugi, mózg odbiera to
jako obraz jednego punktu (dwa zlewają się w jeden), ale znajdującego się "za kartką".
Jeśli dwa punkty oddalimy od siebie bądź przybliŜymy (w poziomie), wywoła to efekt
oddalania bądź przybliŜania tego trzeciego punktu. W ten sposób buduje się głębię.

Jak to zobaczyć?

Kluczem do ogladania stereogramow jest widzenie rozbieŜne. Polega ono na patrzeniu
nie na kartkę (lub monitor) z rysunkiem ale poza nią. Z czasem człowiek uczy się
manipulować ogniskową wzroku, jednak niezbędny jest trening. Jedni mogą zobaczyć
zawartość stereogramu w ciągu kilku sekund, inni dopiero po kilkunastu minutach
wpatrywania się w kartkę. Generalnie trójwymiarowego obrazu nie mogą zobaczyć
tylko ludzie z powaŜną wadą wzroku.

Kilka metod na ułatwienie "zobaczenia" stereogramu

•



Obrazek z stereogramem przybliŜyć do nosa, potrzymać chwilę, a następnie
powoli oddalać i moŜe kiedyś się uda (metoda z ksiąŜki "Magiczne Oko", raczej
nie do zastosowania z monitorem)

•



Najprościej jest przybliŜyć nos do ekranu i zrobić "zeza" w taki sposób, aby
obrazki leŜące obok siebie pokryły się. Następnie powoli oddalać wzrok od
ekranu cały czas patrząc w ten sam sposób. Przy określonej odległości punkciki
powinny stworzyć obrazek.

•



Inny sposób polega na "rozmyciu" wzroku - nie naleŜy skupiać wzroku na
powierzchni obrazka, ale patrzeć na punkt znajdujący się za kartką. Teraz
trzeba tylko dobrać ostrość (moŜna oddalać bądź przybliŜać rysunek).

•



Dobrym sposobem nauczenia się oglądania stereogramów jest patrzenie na jakiś
przedmiot znajdujący się w duŜej odległości od nas, a następnie ustawienie przed
oczyma stereogramu, bez zmiany ogniskowej wzroku (tak jak gdybyśmy nadal
patrzyli na oddalony przedmiot).

•



Trzymaj stereogram w odległości 40-50 cm przed oczyma. Spróbuj skrzyŜować
oczy za nim (skoncentruj się na odległym punkcie). Po kilku minutach z kartki
wyłoni się bryła, napis, ...

•



MoŜna sobie w pewien sposób ułatwić sprawę. Proszę narysować na kartce w
odległości mniej więcej 3,5 centymetra dwie kropki, usytuowane na jednej linii
poziomej. WaŜne jest, aby kropki były identyczne. Teraz "rozmywając" wzrok,
proszę spróbować zobaczyć cztery kropki. Następnie postarać się, aby dwie
środkowe kropki zlały się jedną i utworzyły jeden ostry obraz. Będzie on jakby
tkwił w innej płaszczyźnie niŜ kartka - to jest właśnie ten efekt. Tak samo
postepujemy, oglądając stereogram.

•



Niektórzy patrzą na stereogramy odwrotnie, tzn., Ŝe skupiają wzrok dokładnie w
połowie odległości od obserwowanego stereogramu. Wynikiem tego jest to, Ŝe to
co normalnie widziane byłoby najdalej, teraz będzie widziane najbliŜej i na
odwrót. Ten sposób jest rzadziej uŜywany, dlatego wszystkie obrazki są
przystosowane do sposobów poprzednich (poniewaŜ to, co zobaczysz na rysunku,
zaleŜy od tego, w jaki sposób patrzysz!)

W razie kłopotów z ostrością na monitorze moŜna spróbować mrugnąć kilka razy.

Początki są trudne, ale naprawdę warto poćwiczyć. Mi nauka zajęła jakieś dwa lata od
czasu gdy ujrzałem pierwsze przykłady stereogramów i po wielu próbach stwierdziłem,
Ŝe chyba jestem niezdolny do ich oglądania, do chwili, gdy wreszcie udało mi się ujrzeć
w którymś z nich "drugie dno". Na początek polecam ćwiczenia na prostych
sterogramach takich, jak pokazane ponizej. Po obejrzeniu kilkunastu obrazków nabiera
się takiej perfekcji, Ŝe wystarcza kilka chwil i juŜ widzimy co jest w środku. JeŜeli wiesz
juŜ w jaki sposób zobaczyć stereogram to Ŝyczę dobrej zabawy.









Proste stereogramy

D

........

D

........

D

........

D

........

D

........

D

........

D

........

D

........

D

........

D

........

D

........

D



C

......

C

......

C

......

C

......

C

......

C

......

C

......

C

......

C

......

C

......

C

......

C

......

C

......

C



B

.....

B

.....

B

.....

B

.....

B

.....

B

.....

B

.....

B

.....

B

.....

B

.....

B

.....

B

.....

B

.....

B

.....

B



A

...

A

...

A

...

A

...

A

...

A

...

A

...

A

...

A

...

A

...

A

...

A

...

A

...

A

...

A

...

A

...

A

...

A





Oto pierwszy przykład stereogramu, który jest zarazem najbardziej prymitywny. KaŜdy
z Was moŜe bezproblemowo stworzyć tą techniką swój własny stereogram uŜywając
dowolnego edytora tekstowego. Litery w wierszach są w róŜnych odległościach od siebie,
dzięki czemu widzimy je bliŜej lub dalej od nas. Tak więc wiersz z literami D powinien
być najbardziej oddalony od Was a wiersz z literami A powinien być najbliŜej Was.



...

...

.

.

.

.

.





...

...

...

...

...

...



Ten stereogram róŜni się od poprzedniego tym Ŝe mamy tu do czynienia z obrazkami
monet zamiast liter. W drugim wierszu powinniście zobaczyć monety na dwóch
poziomach.Takie stereogramy moŜna tworzyć za pomocą programów graficznych.
