DEMONTAŻ-MONTAŻ : ZESPÓŁ SPRĘŻYNY AMORTYZATORA (PRZED DATĄ )

DEMONTAŻ-MONTAŻ : ZESPÓŁ SPRĘŻYNY AMORTYZATORA (PRZED DATĄ )

DEMONTAŻ-MONTAŻ : ZESPÓŁ SPRĘŻYNY AMORTYZATORA (PRZED DATĄ )

DEMONTAŻ-MONTAŻ : ZESPÓŁ SPRĘŻYNY AMORTYZATORA (PRZED DATĄ )

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

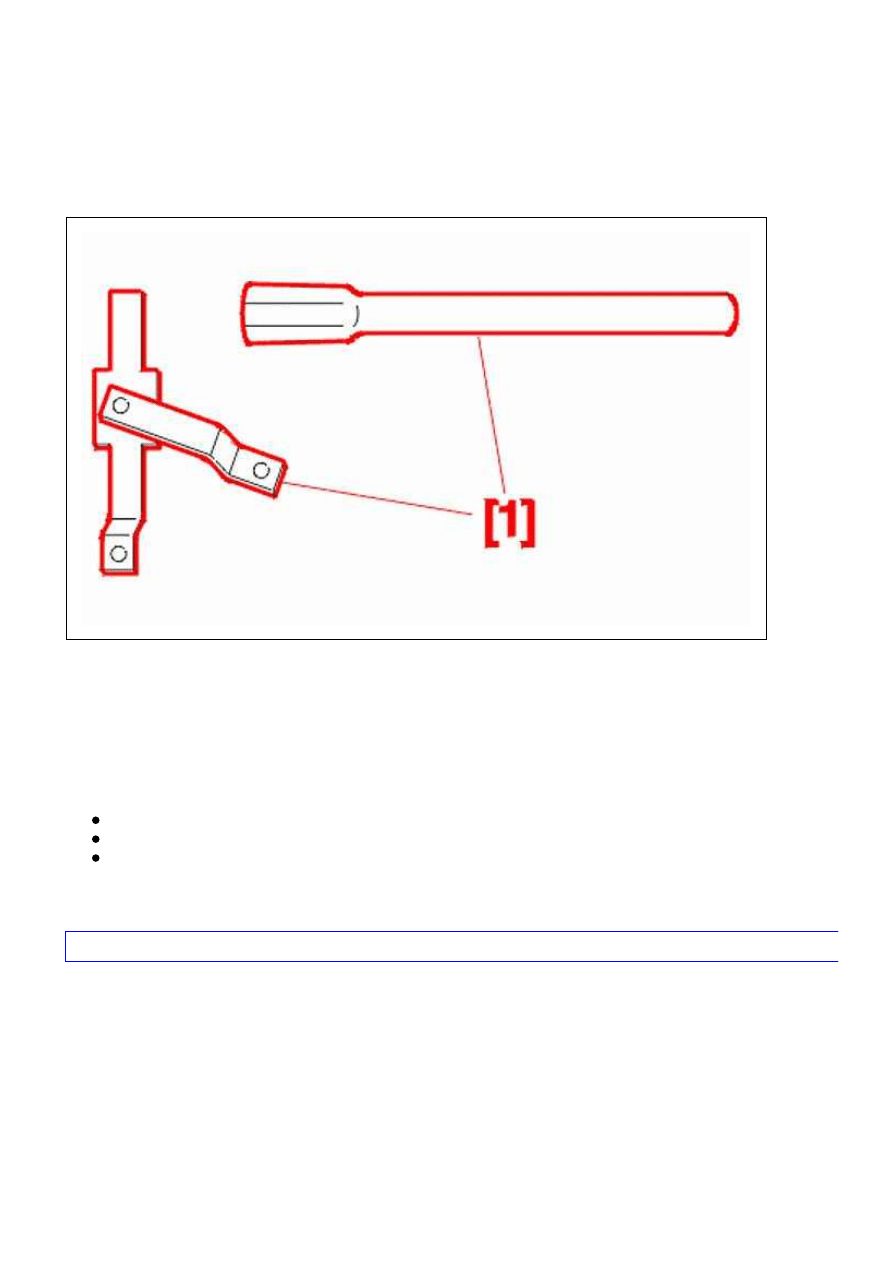

Rysunek : B3CK108D

[1] przyrząd do unieruchamiania piasty (-).0606-AY.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Ustawić pojazd na podnośniku pomostowym.

Odblokowac śruby koła.

Podnieść i ustalić samochód tak, aby przednie koła wisiały w powietrzu.

Zdemontować :

Koło

Zapinka (/)

Obudowa nakrętki przegubu

Unieruchomić piastę za pomocą przyrządu [ 1], uniemożliwiając obrót.

Odkręcić nakrętkę osi napędowej.

UWAGA

UWAGA

UWAGA

UWAGA : Nigdy nie hamować aby odkręcić nakrętkę ; Grozi to ścięciem śruby mocującej tarczę hamulca do piasty.

407 - B3BG26K1 - Demontaż-montaż : Zespół sprężyny amortyzatora (...

http://127.0.0.1:6090/affiche.do?ref=B3BG26K1&refaff=B3BG26K1&...

1 z 3

2015-03-28 03:00

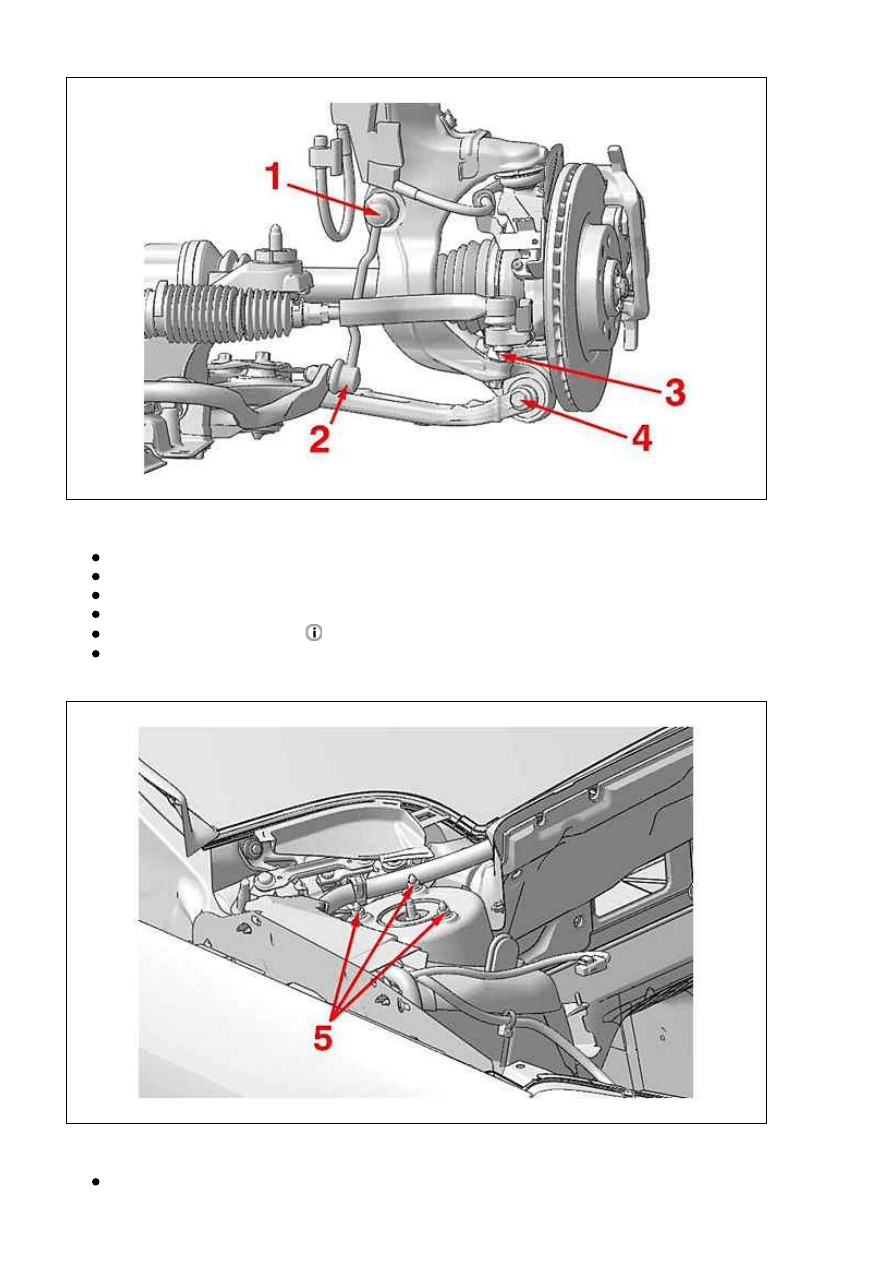

Rysunek : B3BKAFYD

Zdemontować :

mocowania (1 - 2) (Łącznik drążka stabilizatora )

Mocowanie (3) (Przegub kulowy układu kierowniczego (/))

Mocowanie (4) (Dolny wahacz)

Ramiona wycieraczki

Kratka wlotu powietrza (/)

Kratka wlotu powietrza (/)

Kratka wlotu powietrza (/)

Kratka wlotu powietrza (/)



Osłona górnej części amortyzatora

Rysunek : B3BKAFZD

Zdemontować :

Górna śruba mocująca (5) (Zespół sprężyny amortyzatora)

407 - B3BG26K1 - Demontaż-montaż : Zespół sprężyny amortyzatora (...

http://127.0.0.1:6090/affiche.do?ref=B3BG26K1&refaff=B3BG26K1&...

2 z 3

2015-03-28 03:00

Zespół sprężyny amortyzatora

UWAGA

UWAGA

UWAGA

UWAGA : W trakcie demontażu - montażu zespołów sprężyny amortyzatora : Uważać, aby nie uszkodzić sprężyn

poprzez pozostawienie niezabezpieczonego metalu.

3. Montaż

3. Montaż

3. Montaż

3. Montaż

Wykonywać czynności w kolejności odwrotnej do demontażu.

Umieścić na miejscu : mocowania (1 - 4) (Bez dokręcania go) .

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

   .

Wymienić nakrętki Nylstop na nowe.

4. Momenty dokręcania

4. Momenty dokręcania

4. Momenty dokręcania

4. Momenty dokręcania

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

daNm

daNm

daNm

daNm

(1)

(1)

(1)

(1)

Mocowanie (/) (Łącznik (/)/Wspornik zwrotnicy )

20

(2)

(2)

(2)

(2)

Mocowanie (/) (Łącznik (/)/Stabilizator (/))

8.5

(3)

(3)

(3)

(3)

Mocowanie (/) (Przegub kulowy układu kierowniczego (/)) 3.5

(4)

(4)

(4)

(4)

Mocowanie (/) (Dolny wahacz)

7.5

(5)

(5)

(5)

(5)

Mocowanie (/) (Zespół sprężyny amortyzatora)

1.5
