(407 - B3BG28K1 - Demonta\277 - Monta\277 : Spr\352\277yna i amortyzator przedni na stole warsztatowym)

DEMONTAŻ - MONTAŻ : SPRĘŻYNA I AMORTYZATOR PRZEDNI NA STOLE

WARSZTATOWYM

1. Oprzyrządowanie specjalne

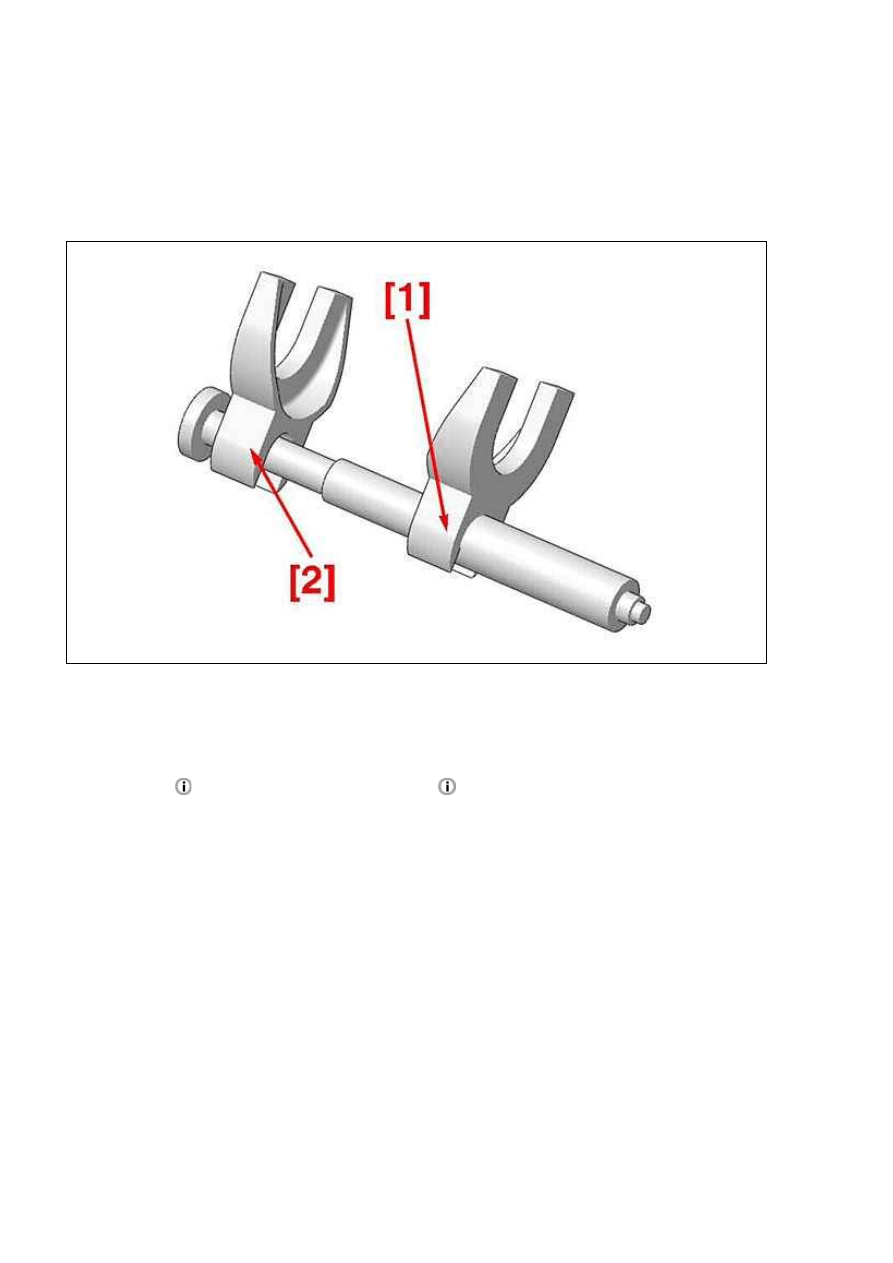

Rysunek : B3BKAG4D

[1] ściskacz sprężyny MG INTERNATIONAL.

[2] Widełki oporowe M1.

2. Demontaż

Zdemontować

Zespół sprężyny amortyzatora

407 - B3BG28K1 - Demontaż - Montaż : Sprężyna i amortyzator przedn...

http://127.0.0.1:6090/affiche.do?ref=B3BG28K1&refaff=B3BG28K1&...

1 z 3

2015-03-28 02:59

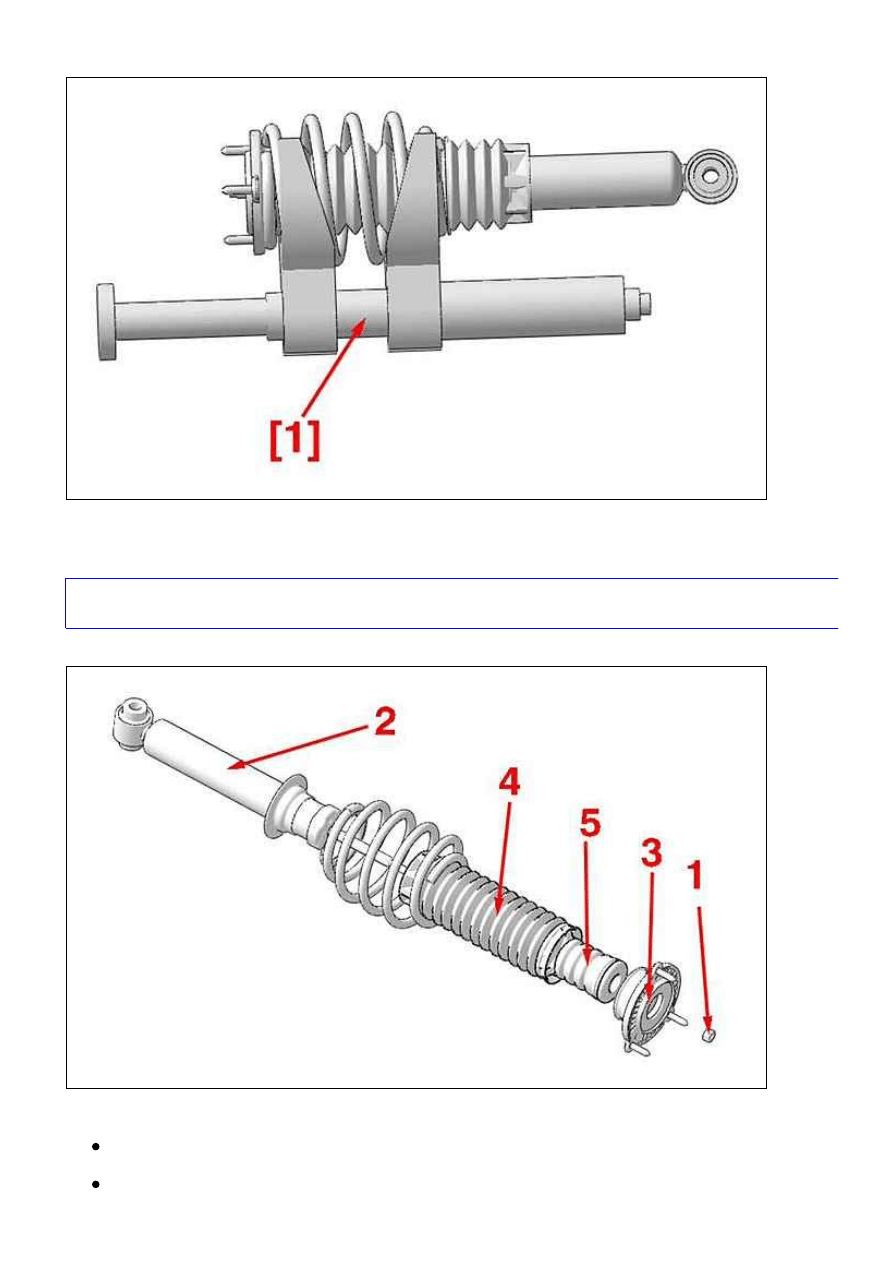

Rysunek : B3BKAG5D

Umieścić zwoje sprężyny w widełkach oporowych ściągacza do sprężyn [1].

Ścisnąć sprężynę (/).

UWAGA

UWAGA : Ściskajac sprężynę sprawdzić, czy zwoje są prawidłowo umieszczone w widełkach oporowych ; Uważać,

aby nie uszkodzić sprężyn poprzez pozostawienie niezabezpieczonego metalu.

Rysunek : B3BKAG0D

Zdemontować :

Nakrętka trzpienia amortyzatora (1) ; Uniemożliwić obracanie się trzpienia amortyzatora za pomocą płaskiego

klucza 6

Amortyzator (2)

407 - B3BG28K1 - Demontaż - Montaż : Sprężyna i amortyzator przedn...

http://127.0.0.1:6090/affiche.do?ref=B3BG28K1&refaff=B3BG28K1&...

2 z 3

2015-03-28 02:59

Górną miseczkę amortyzatora (3)

Osłona tłoczyska amortyzatora (4)

Element oporowy (5)

3. Montaż

Wykonywać czynności w kolejności odwrotnej do demontażu.

Uniemożliwić obracanie się trzpienia amortyzatora za pomocą płaskiego klucza 6.

Systematycznie wymieniać nakrętkę ( 1) i dokręcać na 3.0 danm.
