F1-46

Układy bramkowe 1



•  Schemat układu kombinacyjnego można utworzyć z symboli

funktorów wybranego SFP, na przykład {NAND}



•  Reguły stosowania

funktorów równoważnych NAND



i



Negative

-OR

 do utworzenia schematu logicznego układu o znanej

formie sumacyjnej:



-  graficznym symbolem bramki wyjściowej (

pierwszy

poziom

układu) jest symbol

Negative



–OR





-  do wejść bramki wyjściowej przyłącza się wyjścia bramek

NAND

 (

drugi poziom

 układu)



-  na dalszych poziomach

nieparzystych

 stosuje się symbole

Negative



-OR

, a na

parzystych

 symbole

NAND





-  każda linia połączeniowa powinna mieć

na obydwu

końcach

 wskaźniki negacji albo nie mieć ich w ogóle



-  zmienne na wejściach ze wskaźnikami negacji są

zanegowane w formie boolowskiej (i odwrotnie).

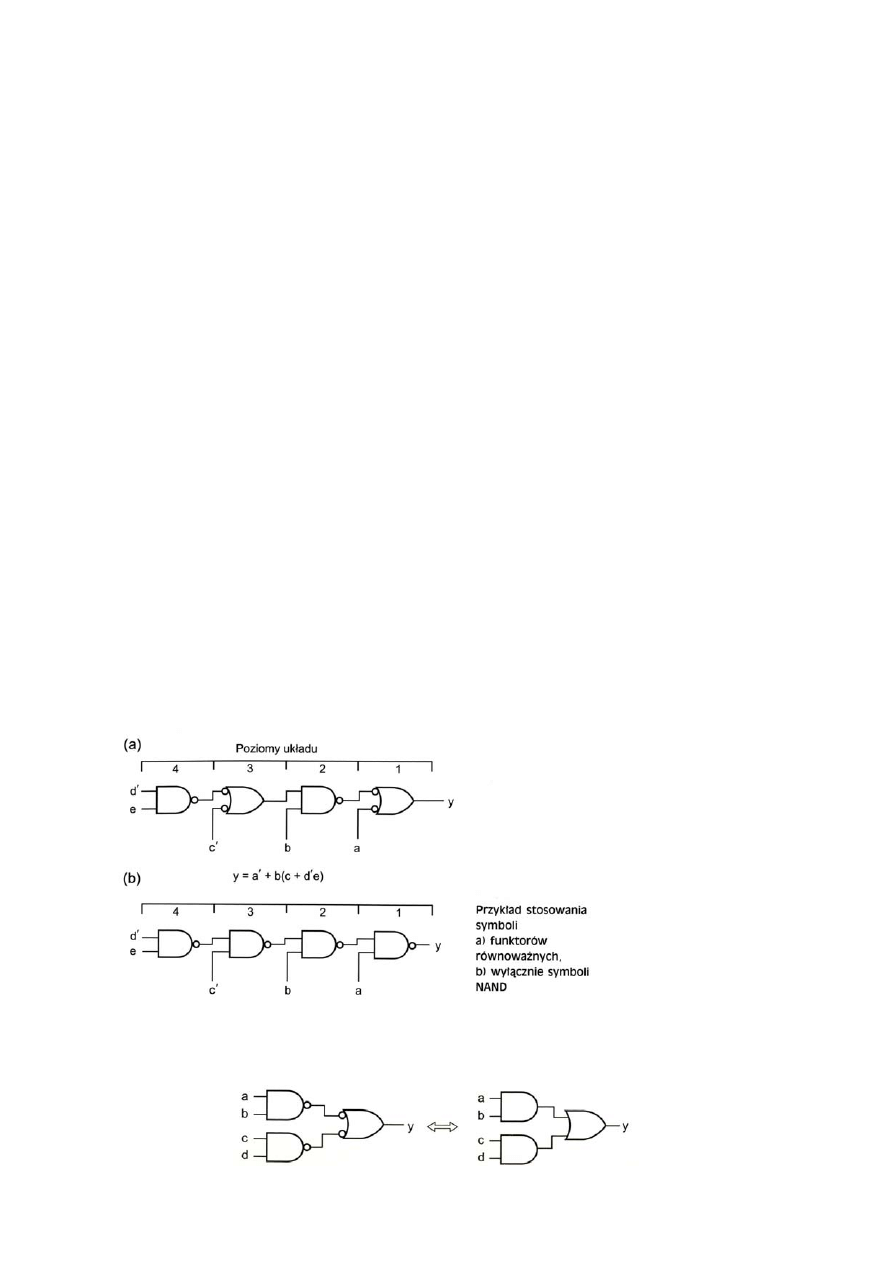

•  Przykład zastosowania

funktorów równoważnych







◄

Zaleta:



łatwość interpretacji













•  Wskaźniki negacji na obydwu końcach linii się znoszą:
