F1-47

Układy bramkowe 2

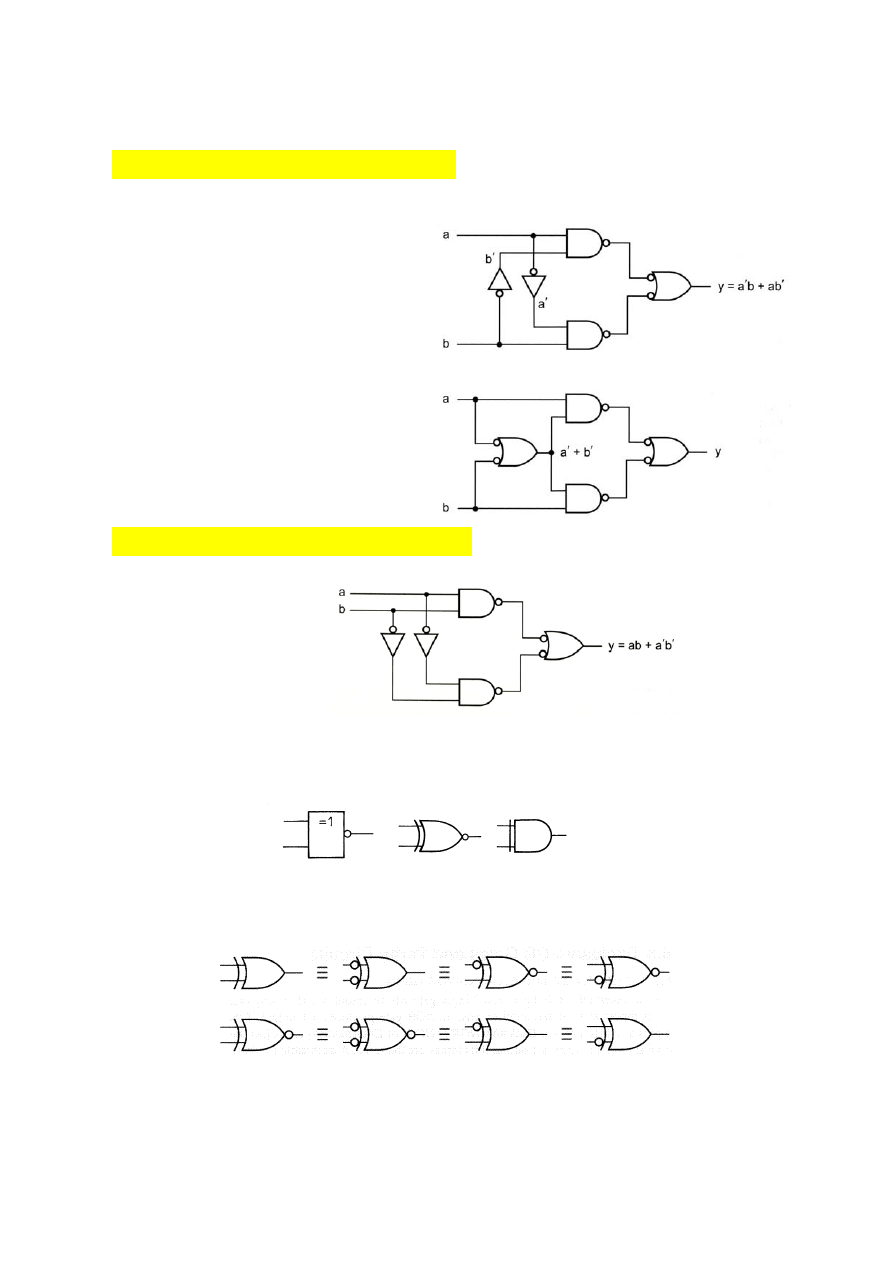

•  Układ realizujący funkcję

XOR







z trzema bramkami NAND i dwoma

inwerterami



►









z czterema bramkami NAND



►








•  Układ realizujący funkcję

XNOR













•  Symbole logiczne

komparatora









•  Symbole

równoważne

 bramek XOR i XNOR





© J. Kalisz, WAT, 2008
