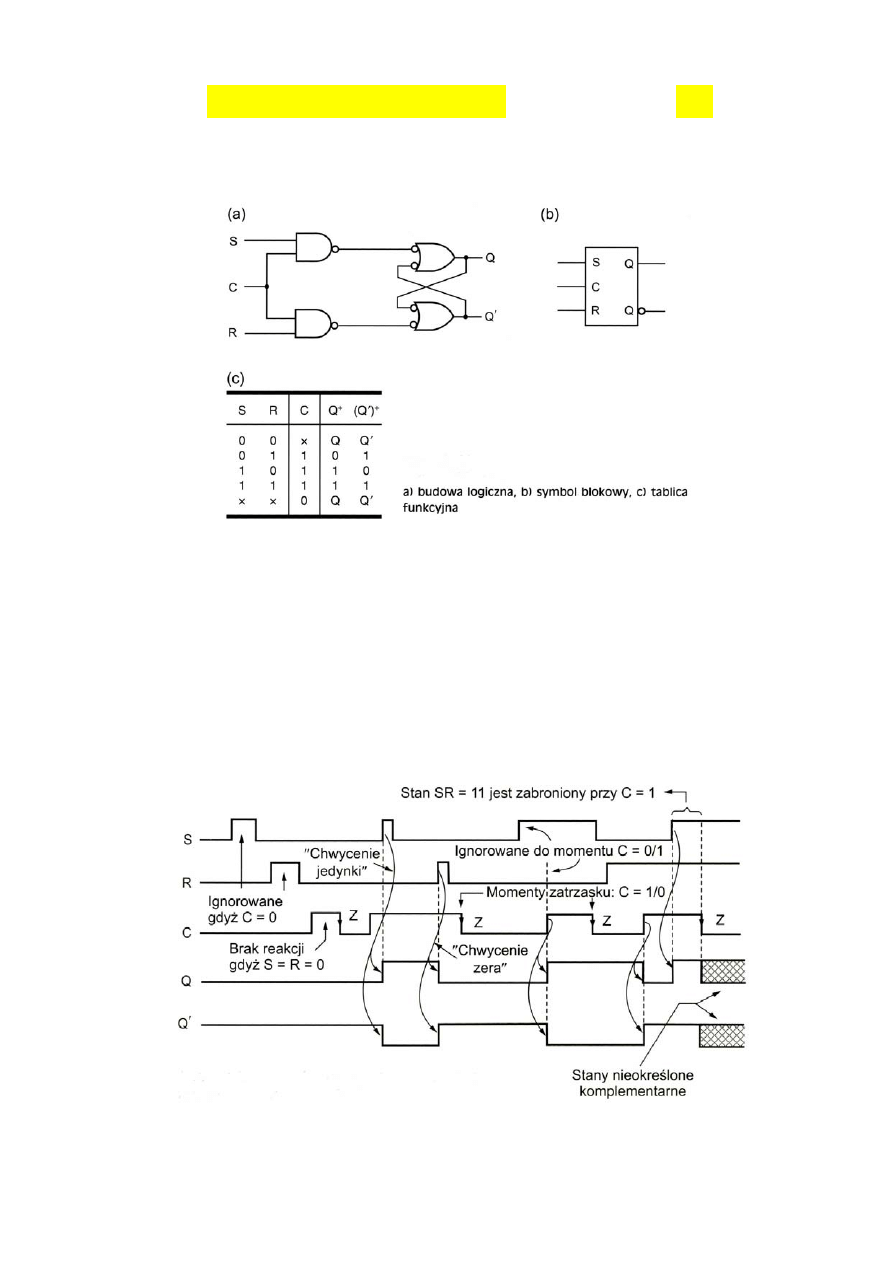

Bramkowany zatrzask



(

gated latch

)

 SR





Inne nazwy: Zatrzask SR

z zezwoleniem

 (

with Enable

), „

synchroniczny

”


























•  Przy C = 1

przejściowa



zmiana

S = 0/1/0 lub R = 0/1/0 jest

zapamiętywana

 („

chwytanie

”

 jedynek

 – S  lub

zer

 – R)





•  Przy S = R = 0 i C = 1/0 stan Q

nie zmienia się







•  Jeśli S = R = 1  i  C = 1/0, to stan zatrzasku jest

nieprzewidywalny
