MOMENTY DOKRĘCANIA : POŁĄCZENIE SILNIK - AUTOMATYCZNA SKRZYNIA BIEGÓW

MOMENTY DOKRĘCANIA : POŁĄCZENIE SILNIK - AUTOMATYCZNA SKRZYNIA BIEGÓW

MOMENTY DOKRĘCANIA : POŁĄCZENIE SILNIK - AUTOMATYCZNA SKRZYNIA BIEGÓW

MOMENTY DOKRĘCANIA : POŁĄCZENIE SILNIK - AUTOMATYCZNA SKRZYNIA BIEGÓW

BVA AM6

1. Podłączenie : Automatyczna skrzynia biegów (AM6)

1. Podłączenie : Automatyczna skrzynia biegów (AM6)

1. Podłączenie : Automatyczna skrzynia biegów (AM6)

1. Podłączenie : Automatyczna skrzynia biegów (AM6)

1.1. Silniki typu DT - ES

1.1. Silniki typu DT - ES

1.1. Silniki typu DT - ES

1.1. Silniki typu DT - ES

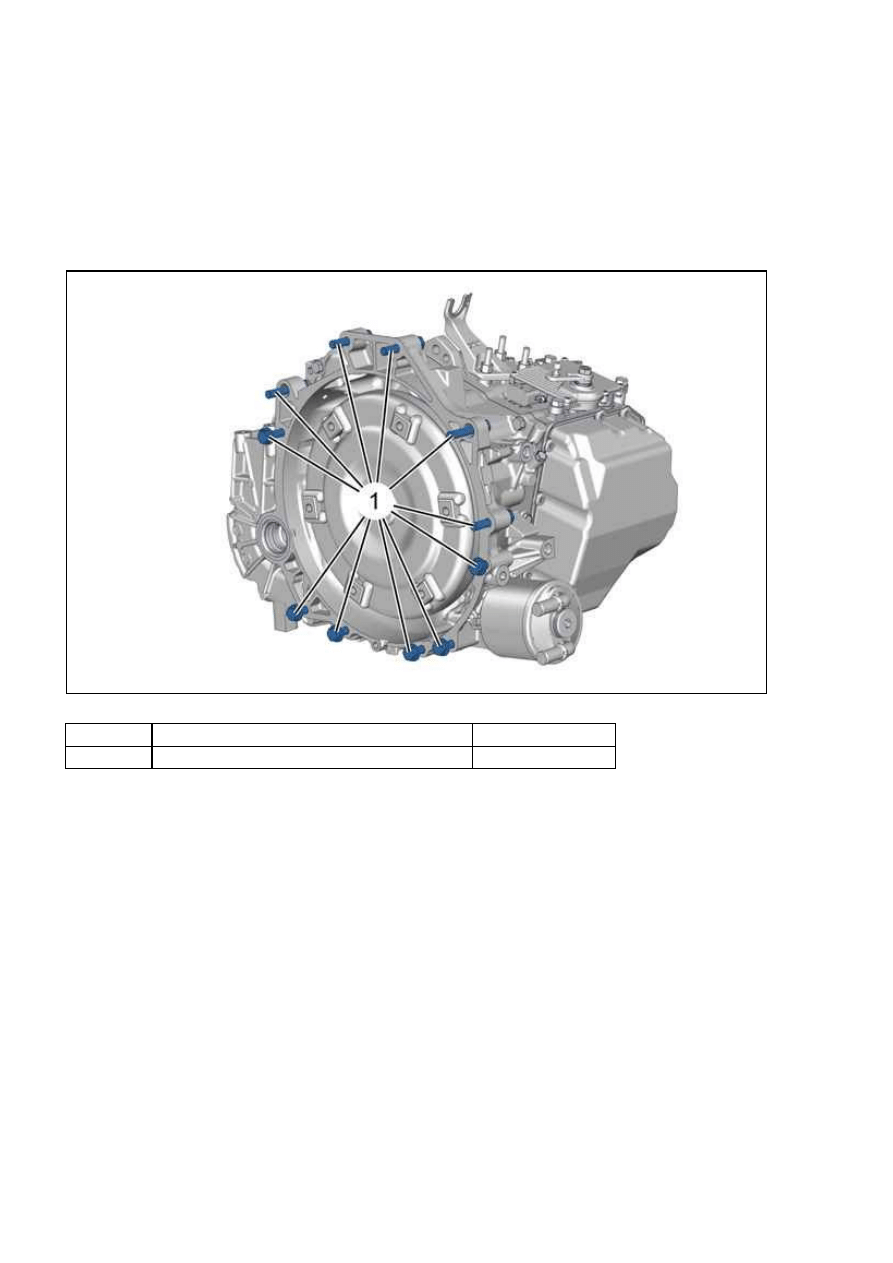

Rysunek : B2CB031D

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(1)

(1)

(1)

(1)

Połączenie silnik - automatyczna skrzynia biegów 6 daNm

1.2. Silniki typu DW

1.2. Silniki typu DW

1.2. Silniki typu DW

1.2. Silniki typu DW

407 - B2CB013KP0 - Momenty dokręcania : Połączenie silnik - automa...

http://127.0.0.1:6090/affiche.do?ref=B2CB013KP0&refaff=B2CB013...

1 z 3

2015-03-28 01:57

background image

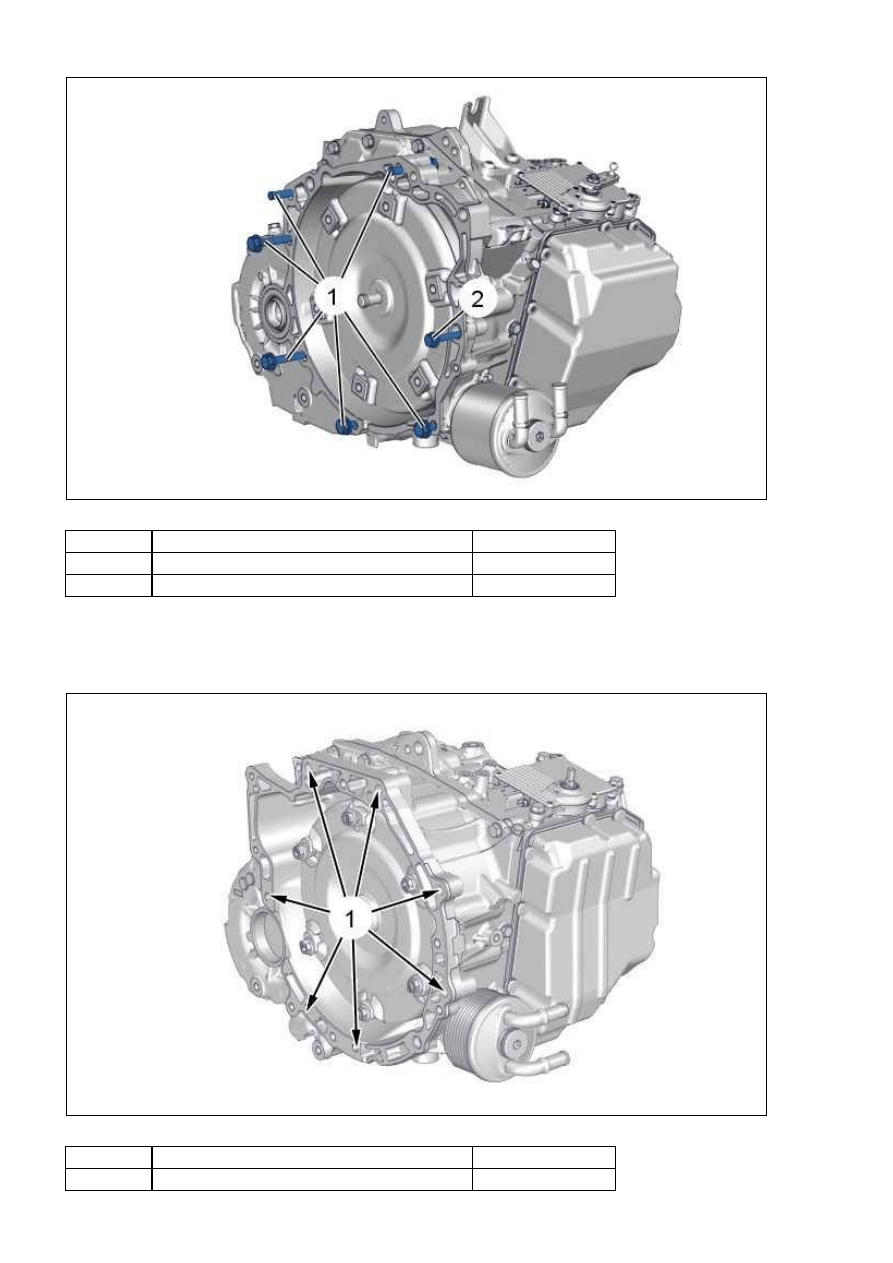

Rysunek : B2CB02BD

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(1)

(1)

(1)

(1)

Połączenie silnik - automatyczna skrzynia biegów 6 daNm

(2)

(2)

(2)

(2)

Połączenie silnik - automatyczna skrzynia biegów 3,5 daNm

2. Podłączenie : Automatyczna skrzynia biegów (AT6)

2. Podłączenie : Automatyczna skrzynia biegów (AT6)

2. Podłączenie : Automatyczna skrzynia biegów (AT6)

2. Podłączenie : Automatyczna skrzynia biegów (AT6)

Rysunek : B2CB064D

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(1)

(1)

(1)

(1)

Połączenie silnik - automatyczna skrzynia biegów 5,5 daNm
