background image

SYSTEM WIRING DIAGRAMS

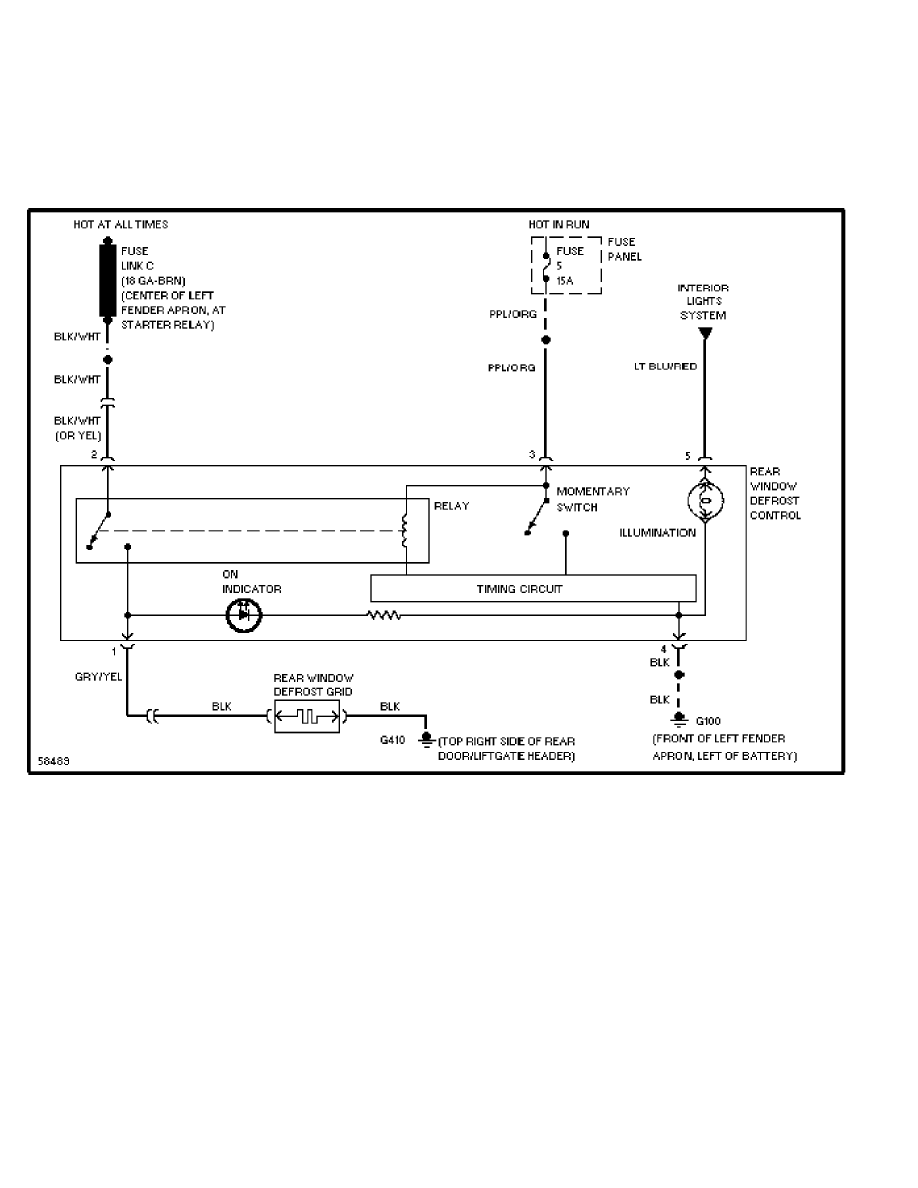

Defogger Circuit

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

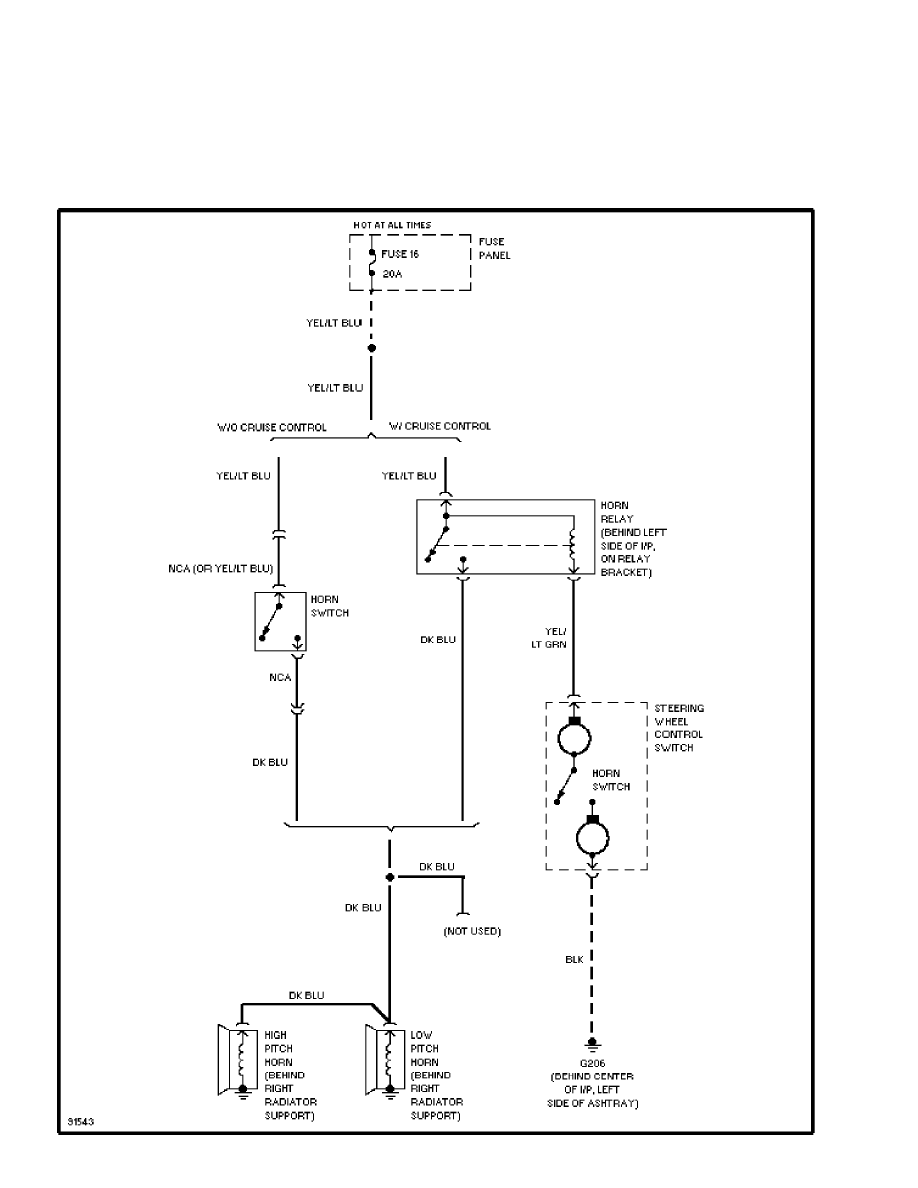

Horn Circuit (p. 2)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

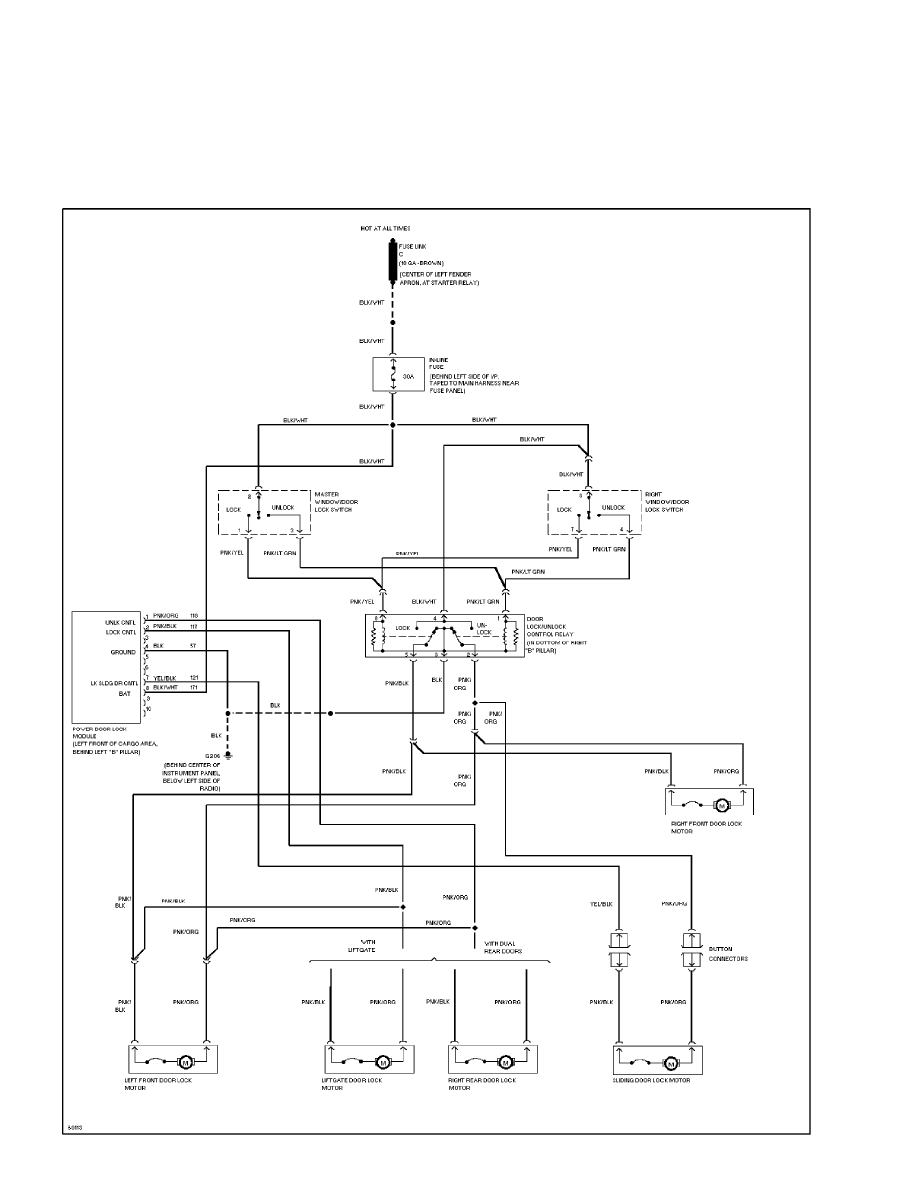

Power Door Lock Circuit (p. 3)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

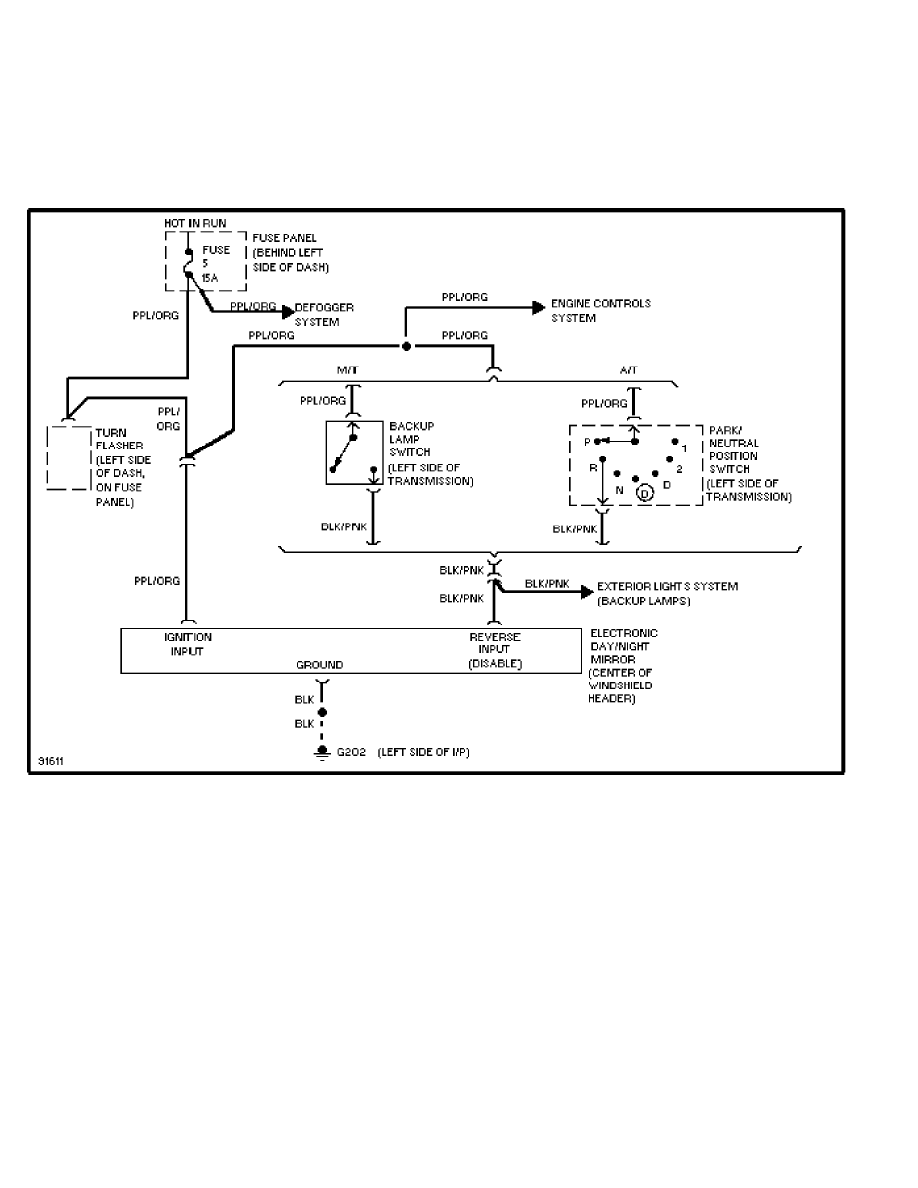

Electronic Day/Night Mirror Circuit (p. 4)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

Power Mirrors Circuit (p. 5)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

Lumbar Circuit (p. 6)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

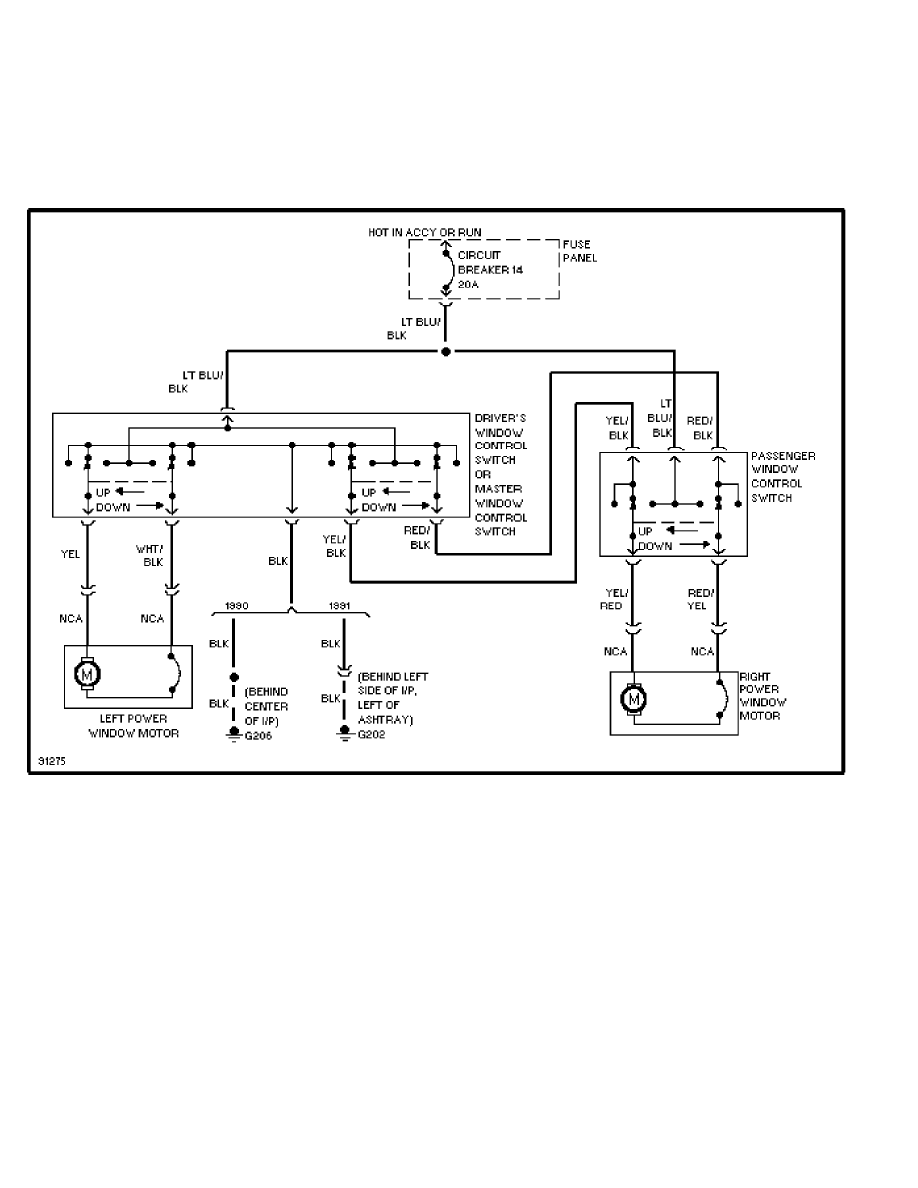

Power Window Circuit (p. 7)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

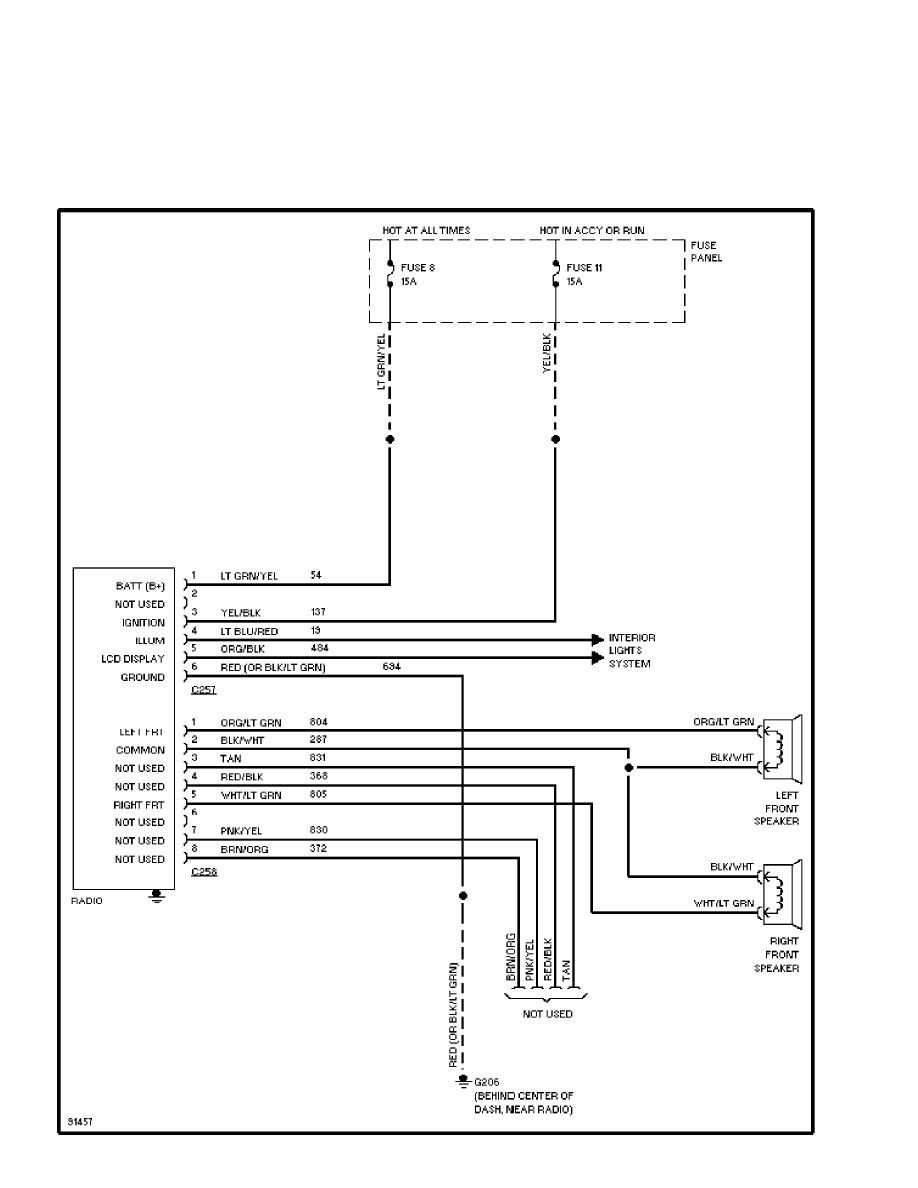

AM Radio Circuit (p. 8)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

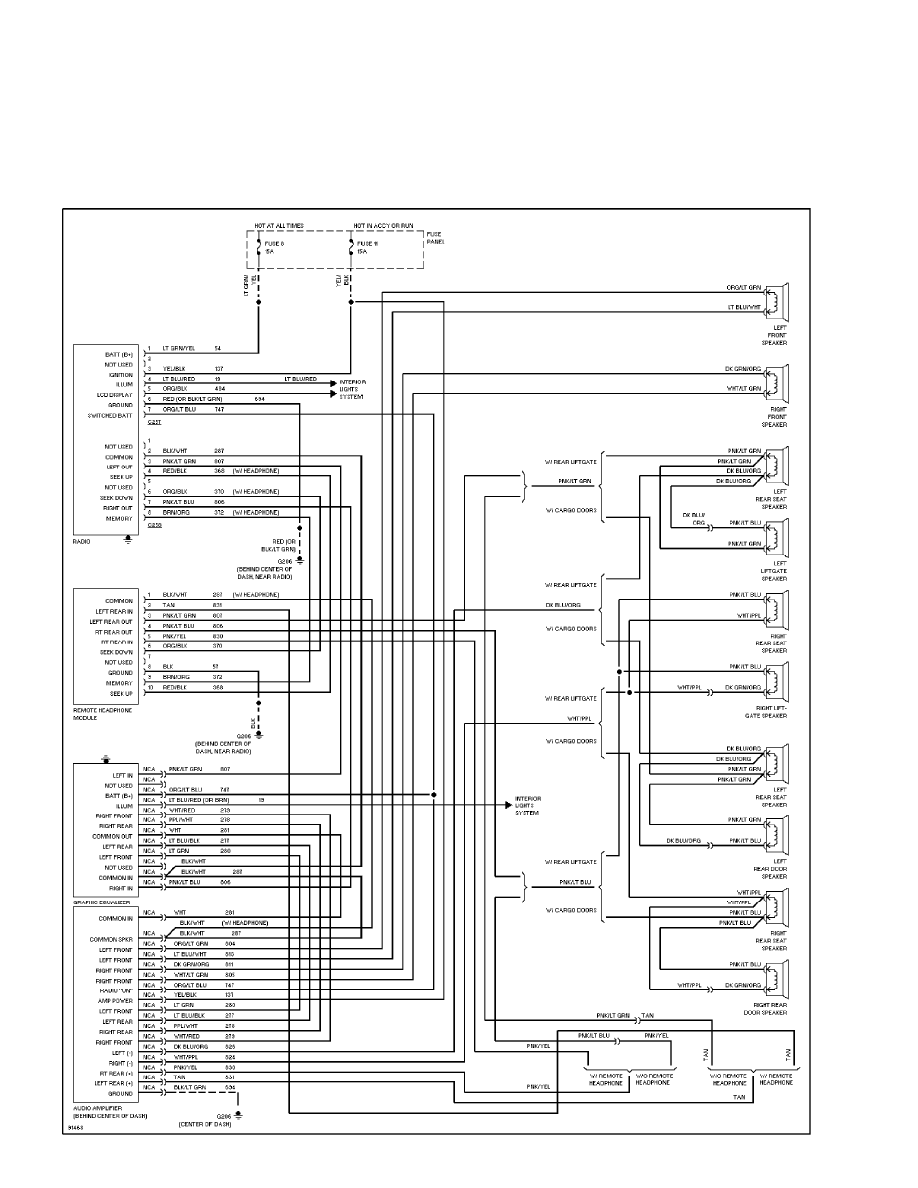

AM/FM Stereo W/ Remote Headphone Circuit (p. 9)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

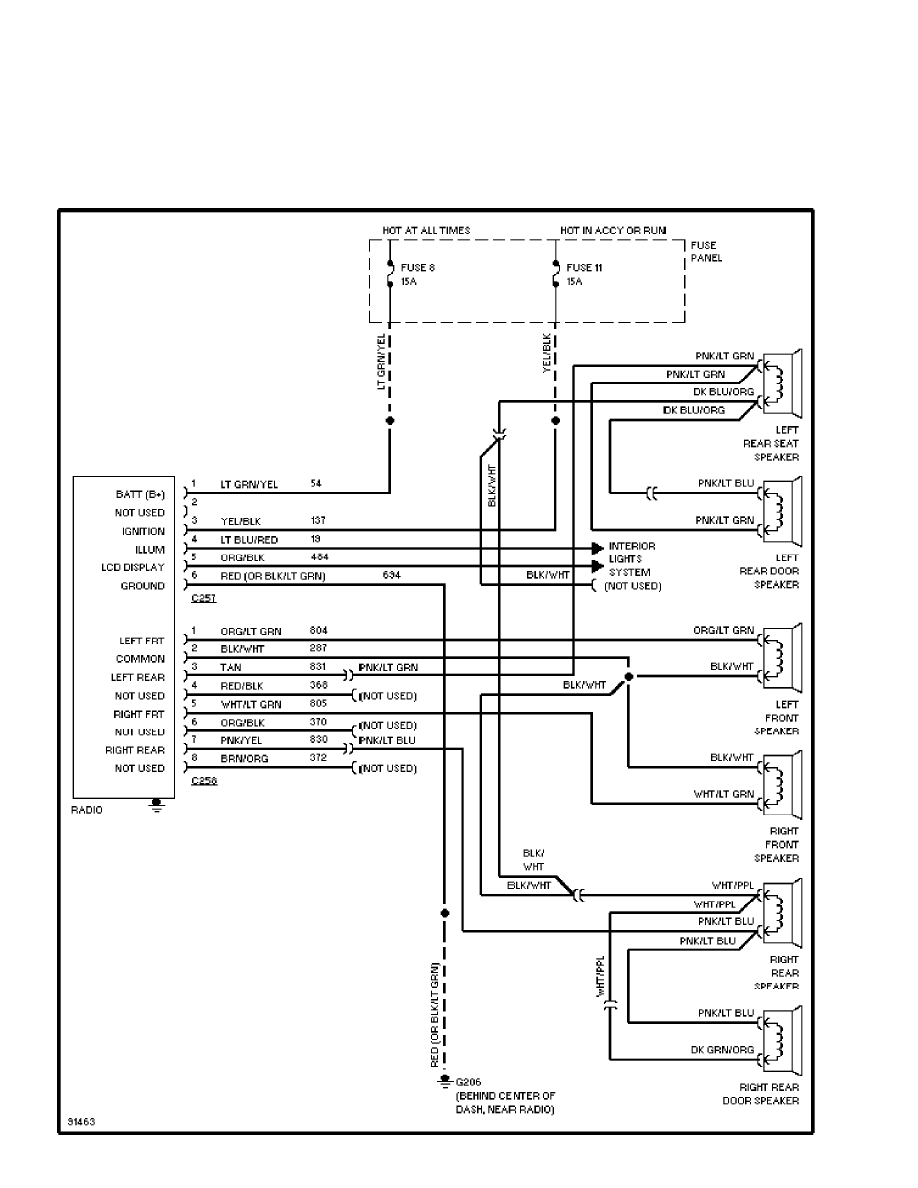

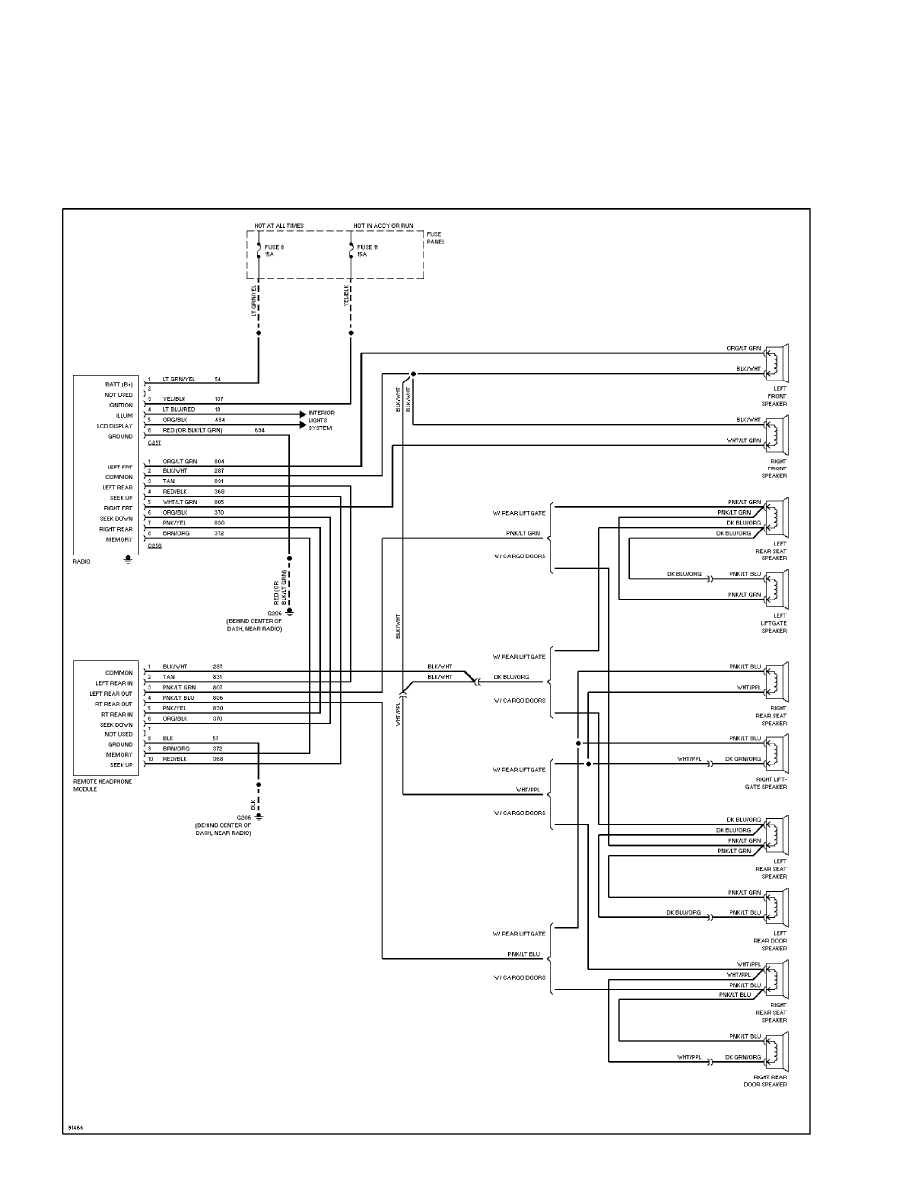

AM/FM Stereo W/O Remote Headphone Circuit, W/ Cargo Doors (p. 10)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

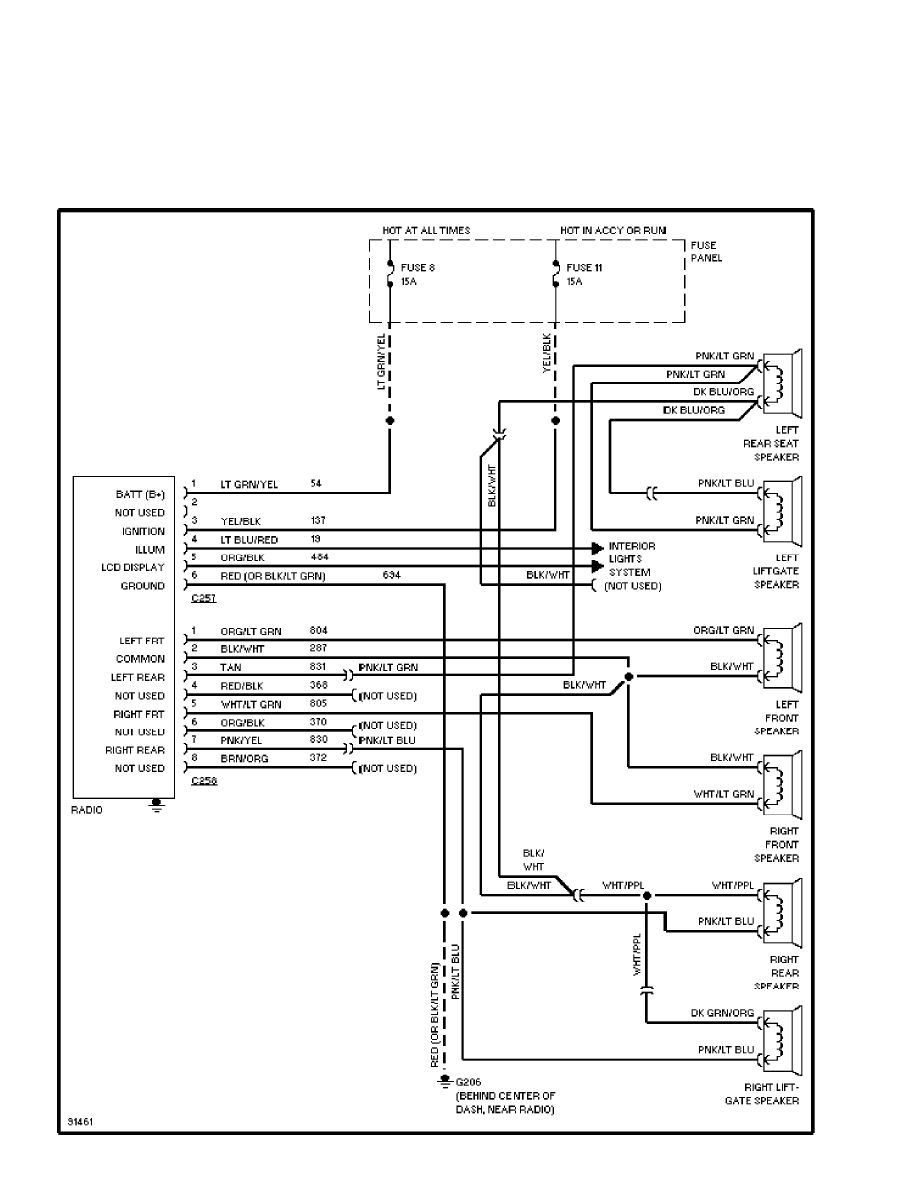

AM/FM Stereo W/O Remote Headphone Circuit, W/ Liftgate (p. 11)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

Premium Sound Radio Circuit (p. 12)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

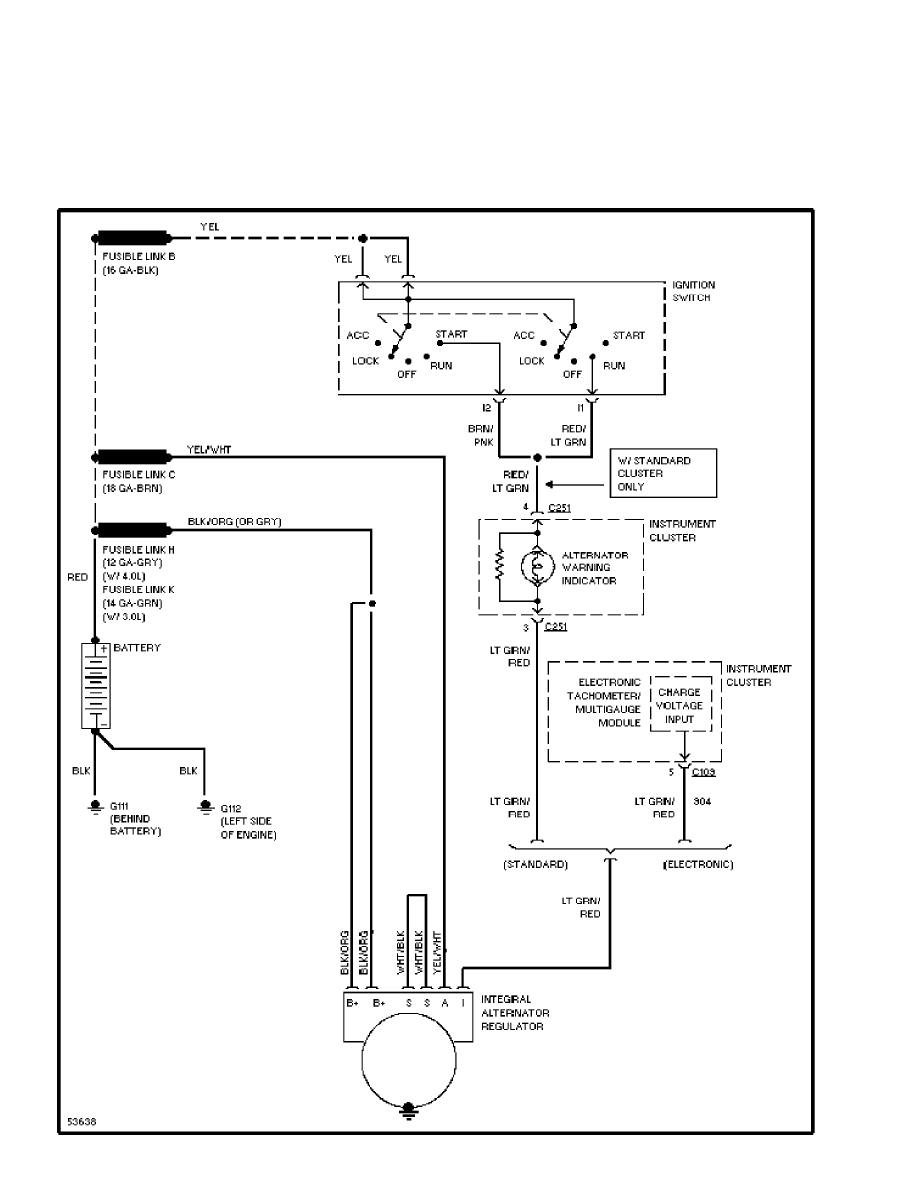

Charging Circuit (p. 13)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

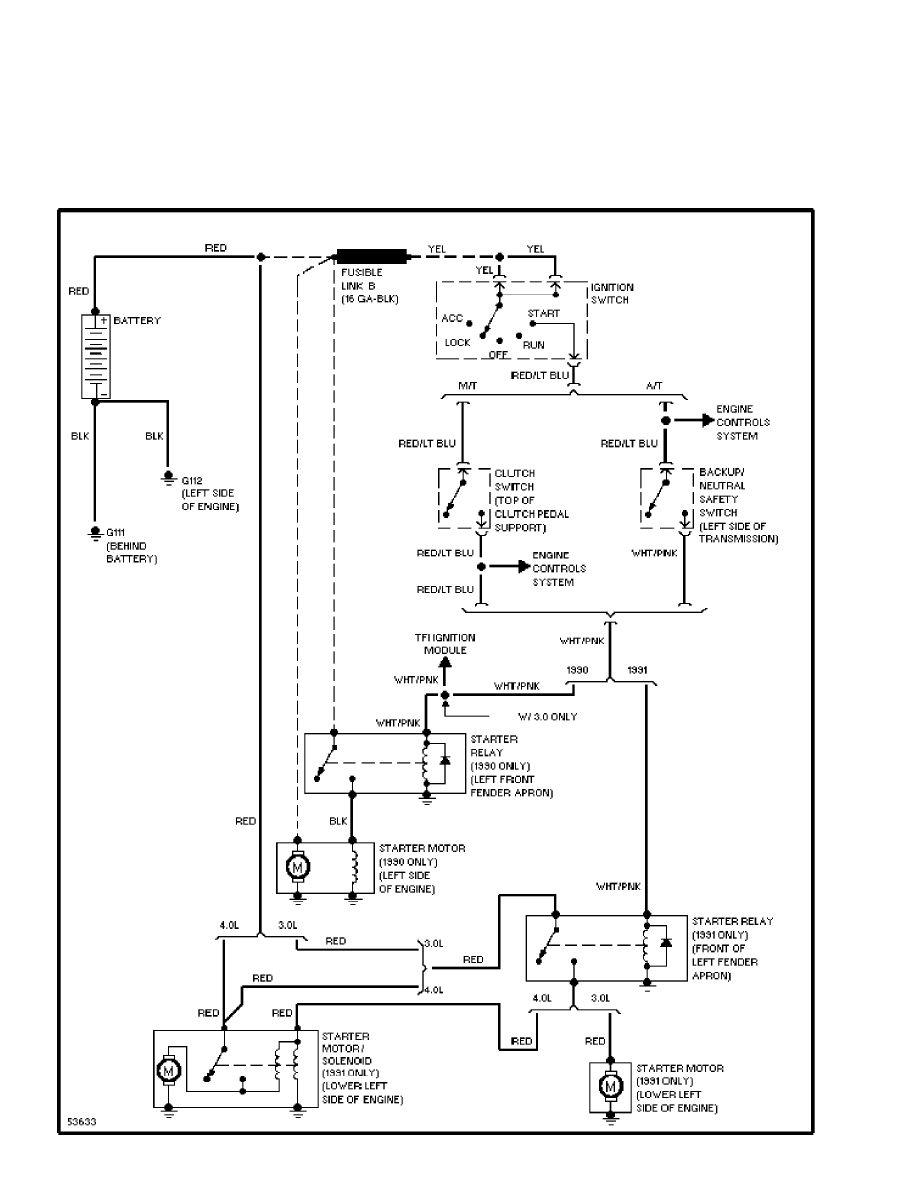

Starting Circuit (p. 14)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

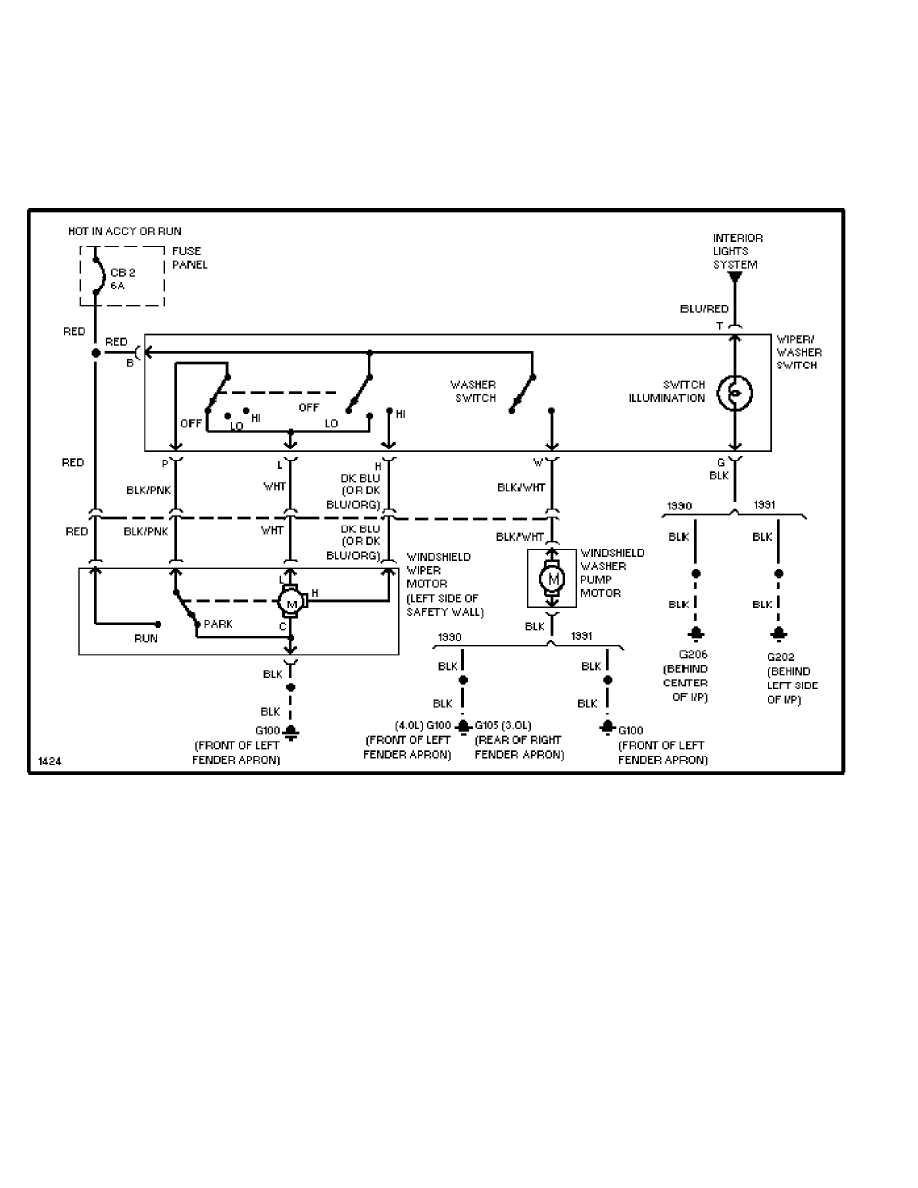

2-Speed Wiper/Washer Circuit (p. 15)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

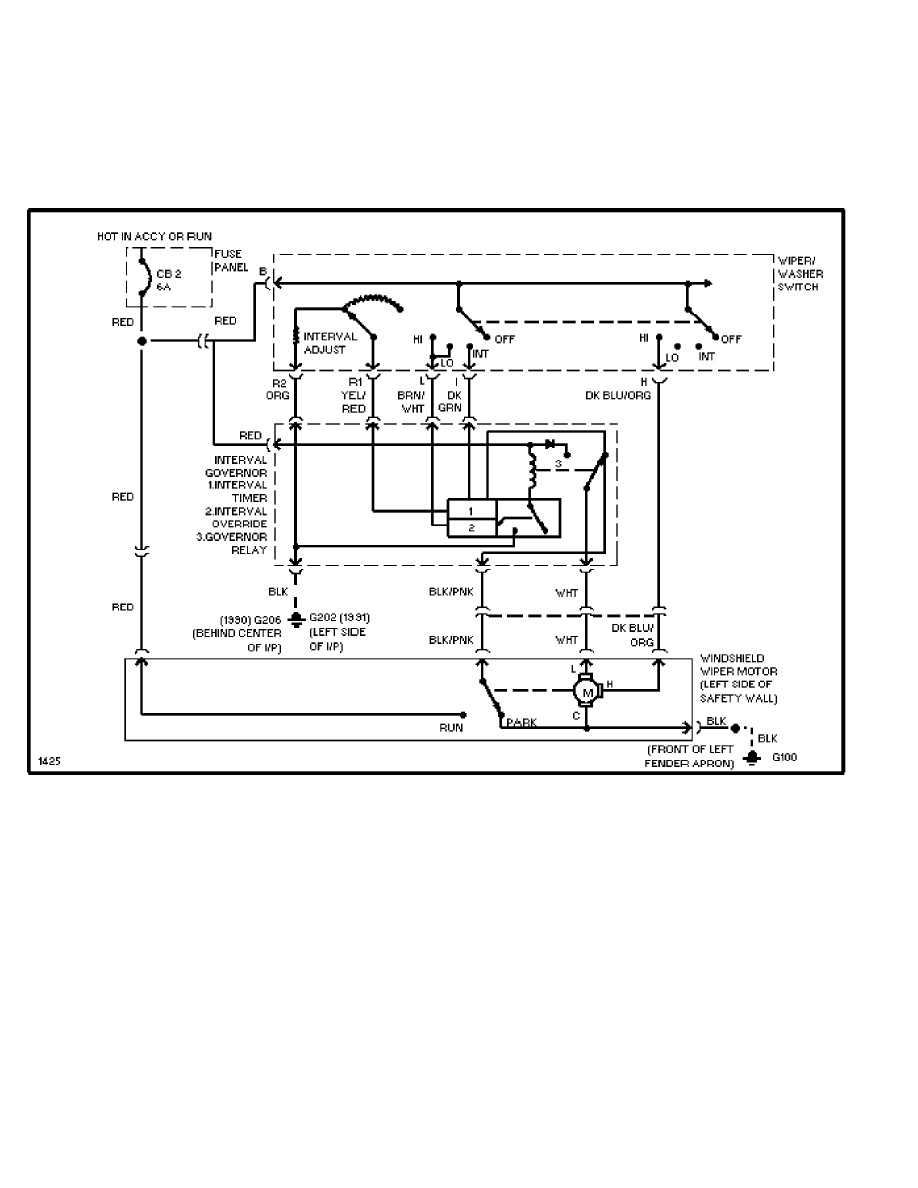

Interval Wiper/Washer Circuit (1 of 2) (p. 16)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

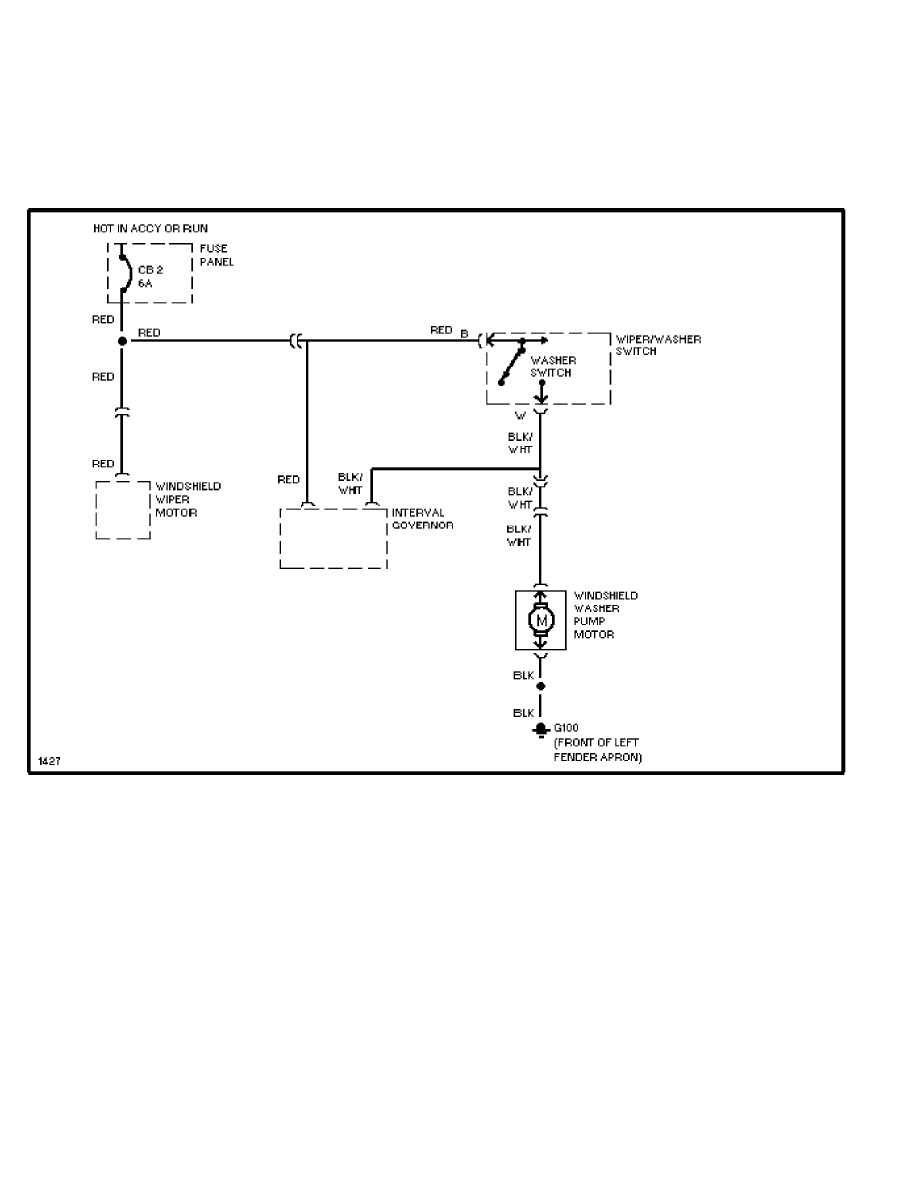

Interval Wiper/Washer Circuit (2 of 2) (p. 17)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

SYSTEM WIRING DIAGRAMS

Rear Wiper/Washer Circuit (p. 18)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:19AM

background image

WIRING DIAGRAMS

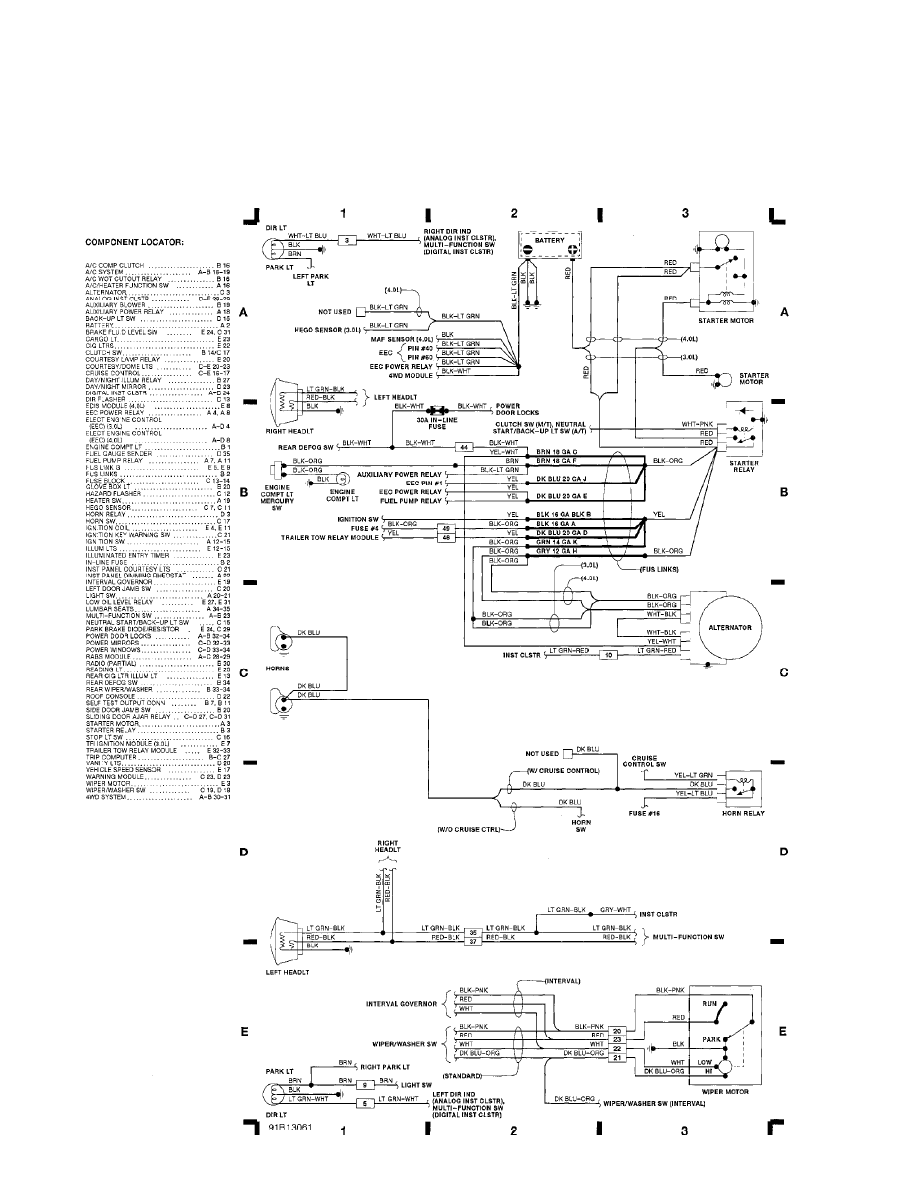

Fig. 1:  Engine Compartment & Headlights (Grids 1-3)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:20AM

background image

WIRING DIAGRAMS

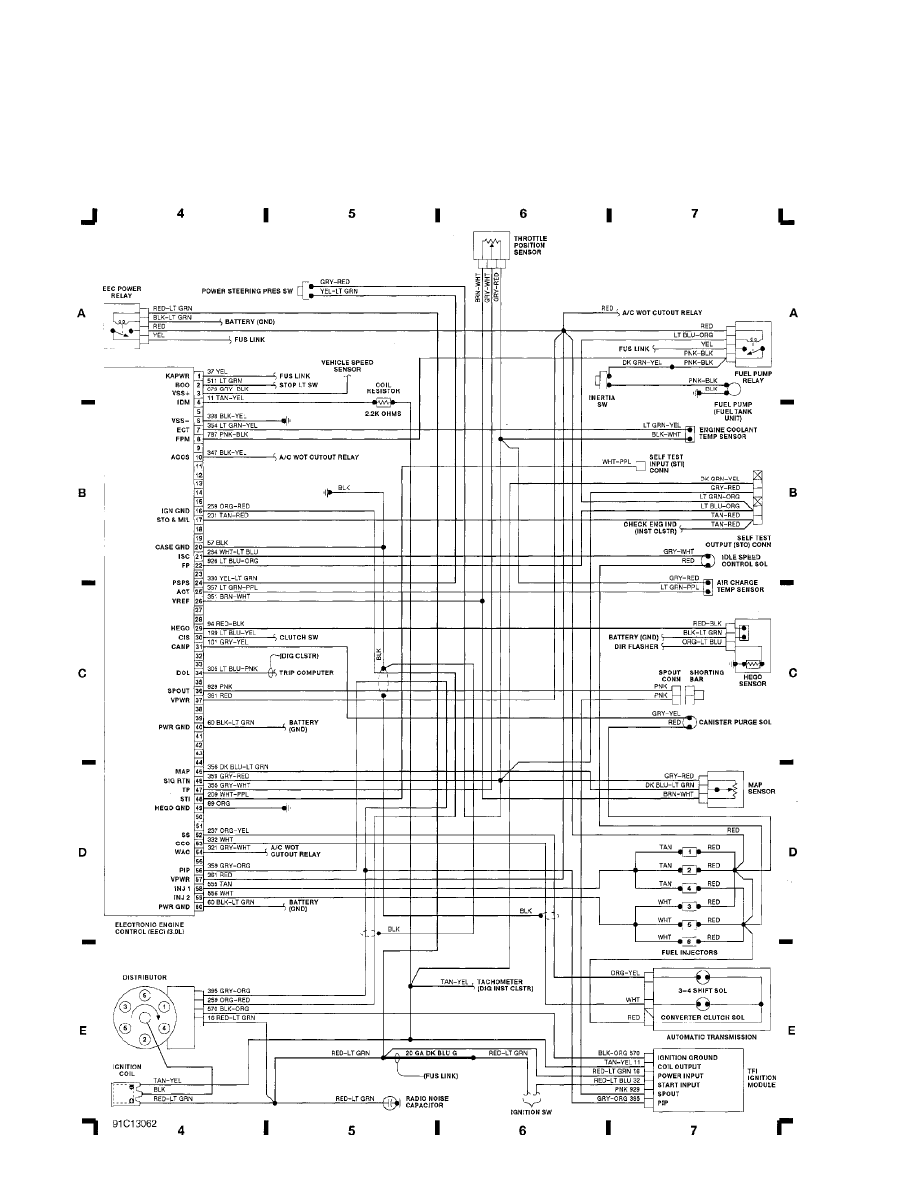

Fig. 2:  Electronic Engine Control (EEC) (3.0L) (Grids 4-7) (p. 2)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:20AM

background image

WIRING DIAGRAMS

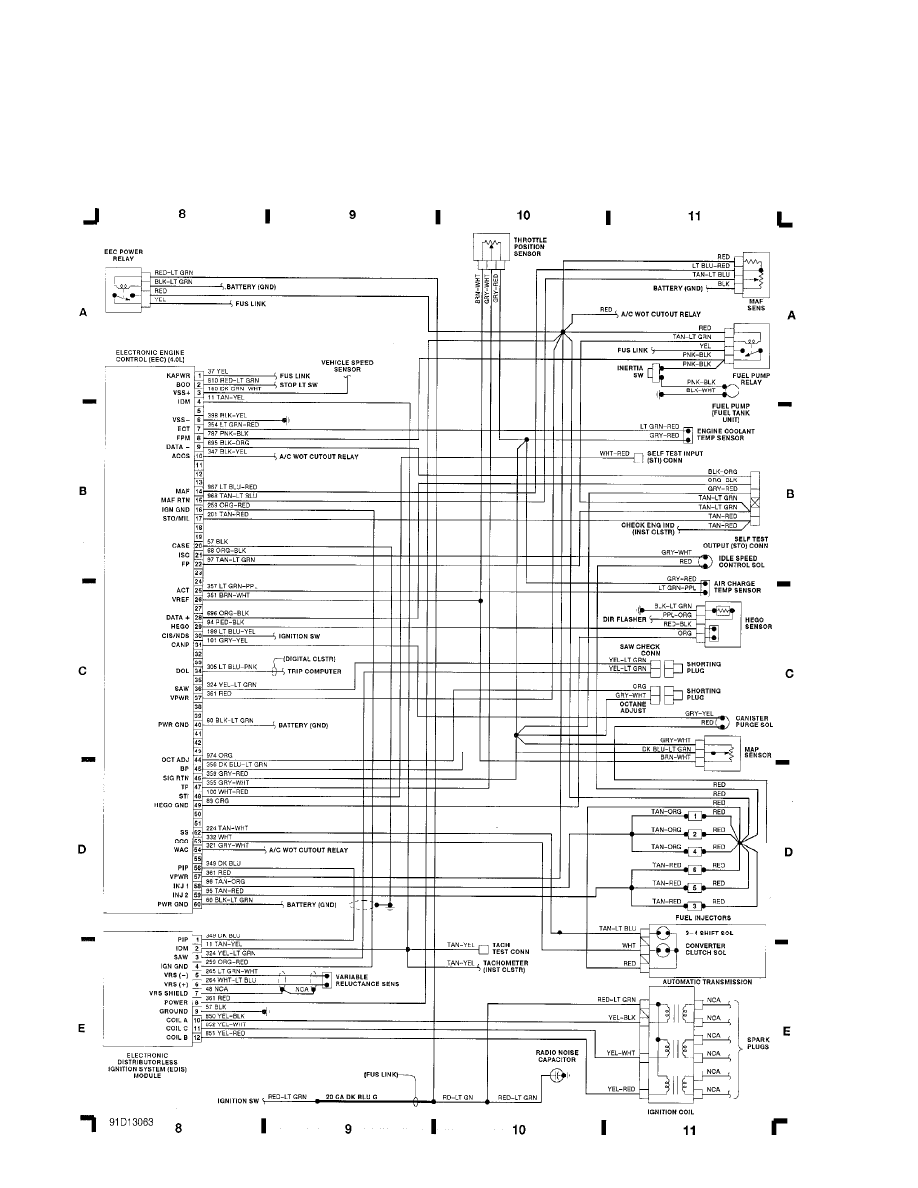

Fig. 3:  Electronic Distributorless Ignition System (EDIS) Module (Grids 8-11) (p. 3)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:20AM

background image

WIRING DIAGRAMS

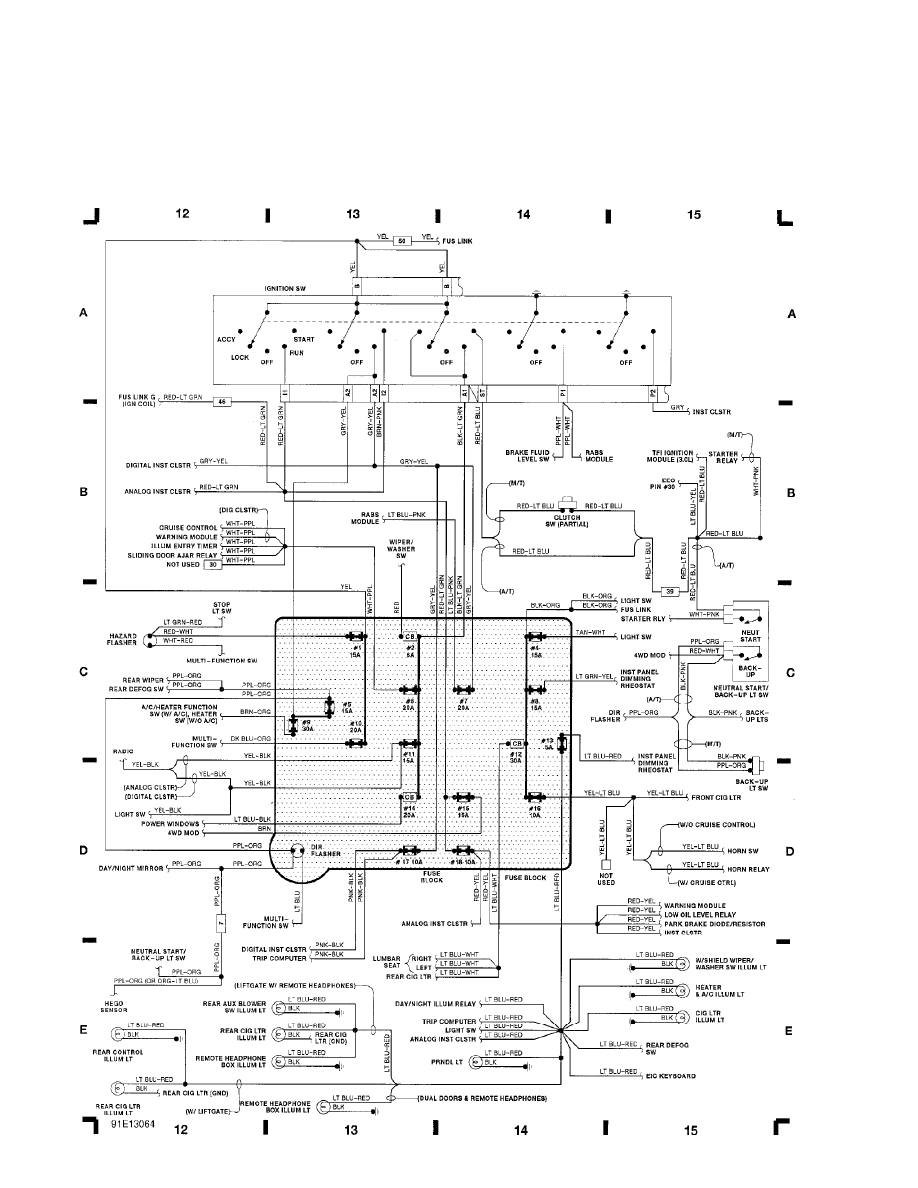

Fig. 4:  Fuse Block (Grids 12-15) (p. 4)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:20AM

background image

WIRING DIAGRAMS

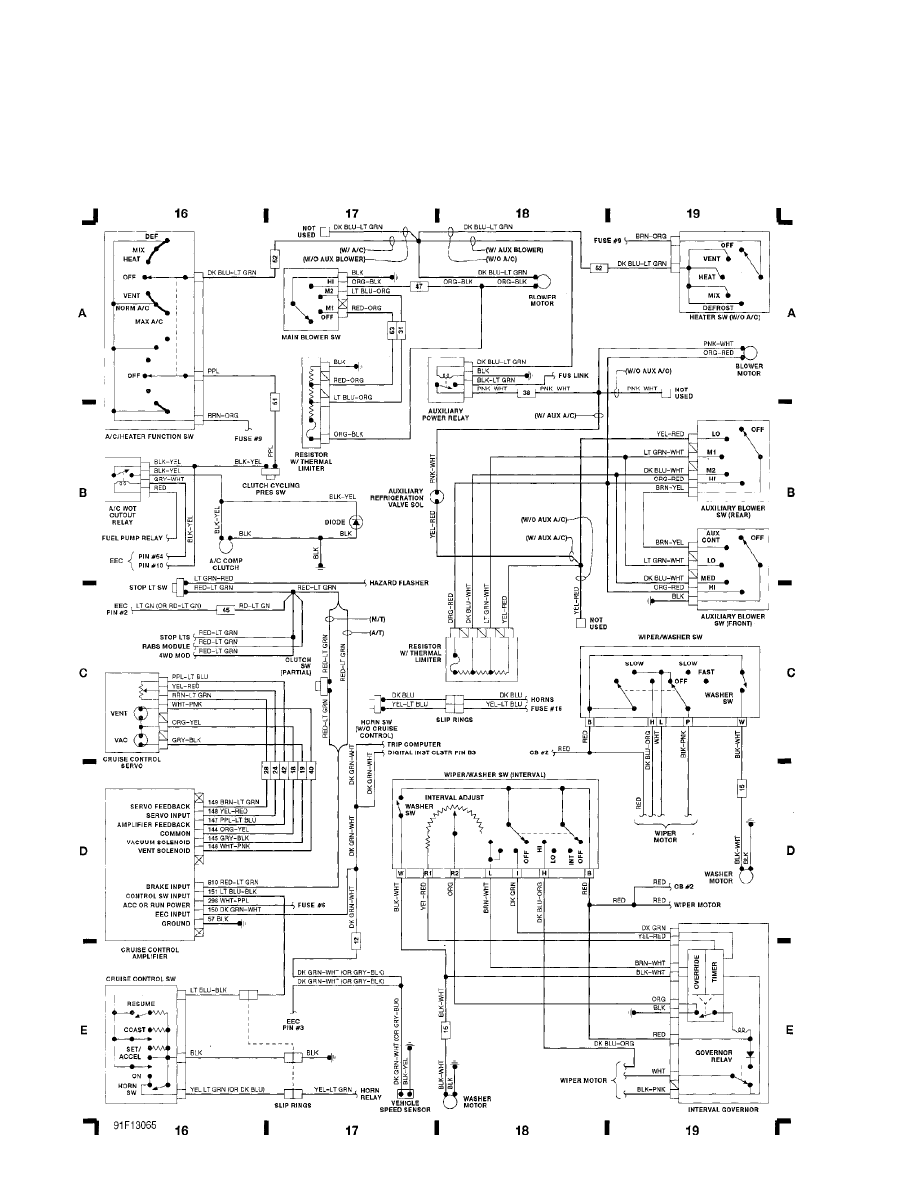

Fig. 5:  A/C-Heater & Cruise Control Switches (Grids 16-19) (p. 5)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:20AM

background image

WIRING DIAGRAMS

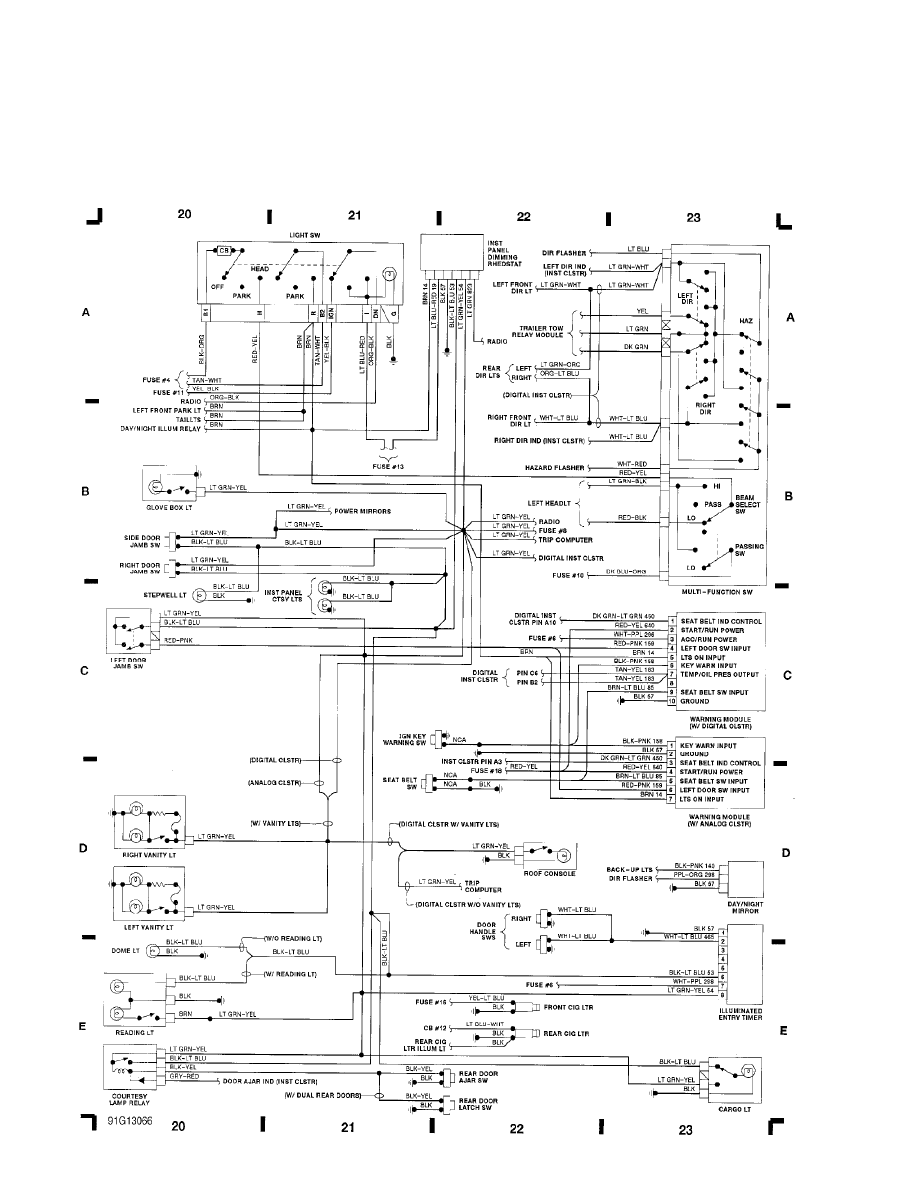

Fig. 6:  Multi-Function Switch & Warning Module (Grids 20-23) (p. 6)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:20AM

background image

WIRING DIAGRAMS

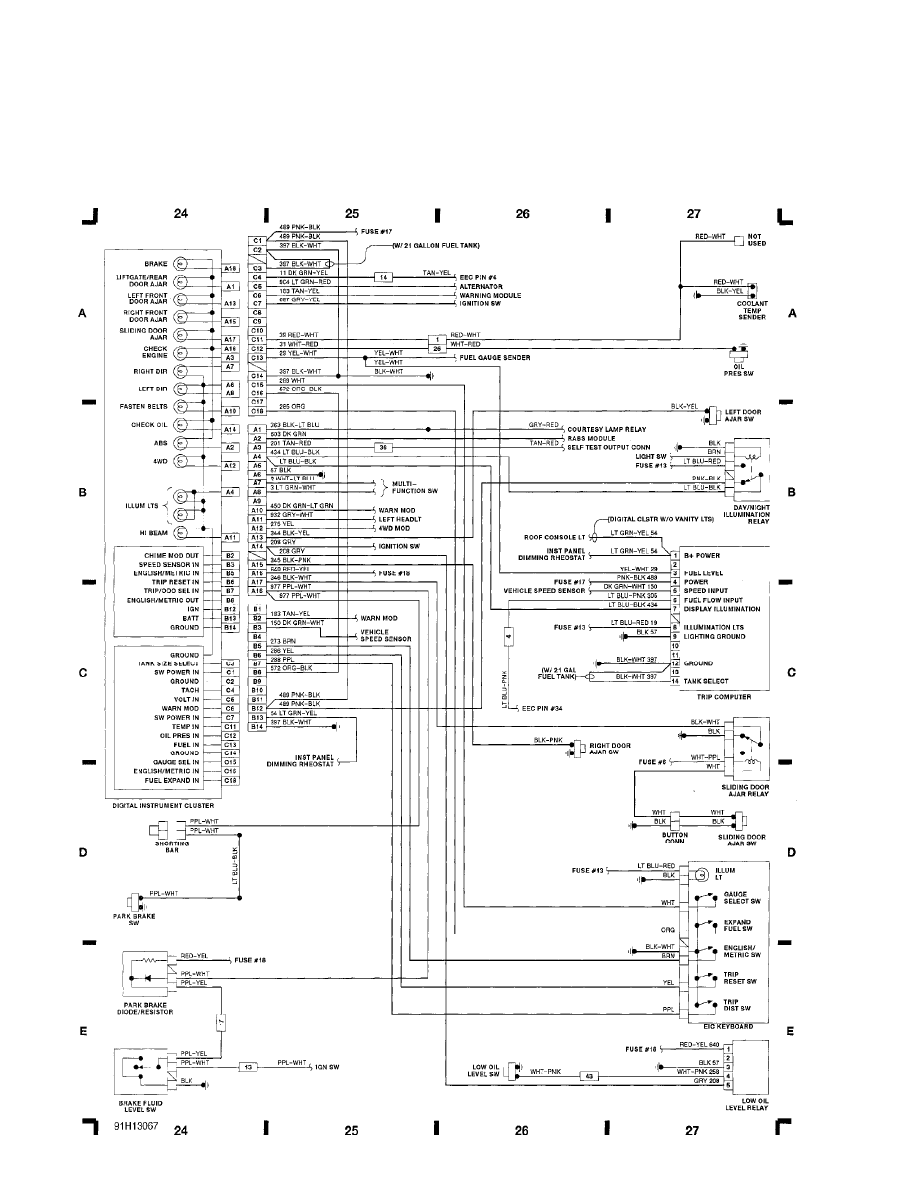

Fig. 7:  Digital Instrument Cluster (Grids 24-27) (p. 7)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:20AM

background image

WIRING DIAGRAMS

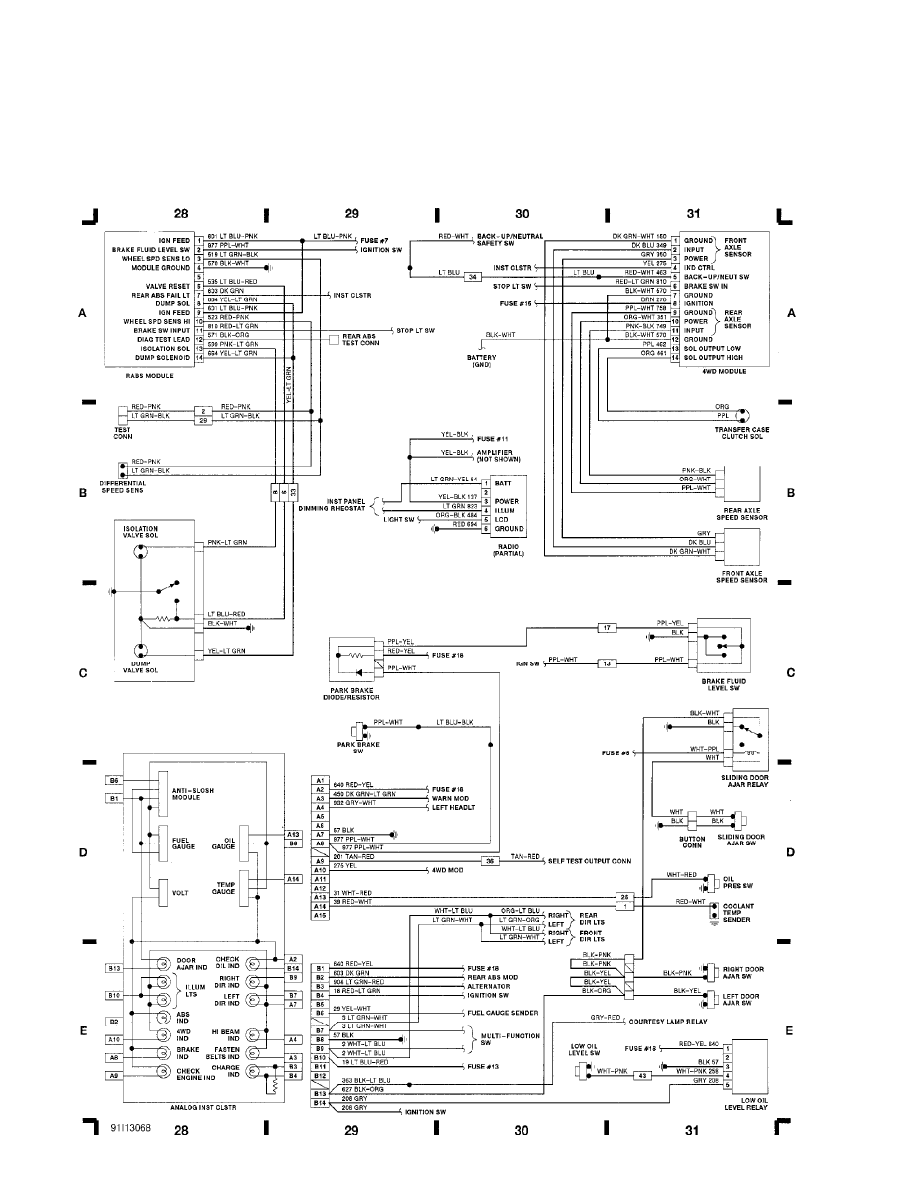

Fig. 8:  RABS Module & Analog Instrument Cluster (Grids 28-31) (p. 8)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:20AM

background image

WIRING DIAGRAMS

Fig. 9:  Passenger Compartment & Taillights (Grids 32-35) (p. 9)

1991 Ford Aerostar

For cdr101@wp.pl

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, May 06, 2005  11:20AM
