| OBLICZANIE PRZEKŁADNI ŁAŃCUCHOWYCH |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1. Dane wejściowe |
|
|
|
|
|
|
|
|
|
|
|
| Moc przenoszona przez przekładnię P [kW] |
|
|
|
5 |
|
|
|
|
|
|
|
| Prędkość obrotowa wału napędzającego n1[obr/min] |
|
|
|
120 |
|
|
|
|
|
|
|
| Przełożenie przekładni łańcuchowej i |
|
|
|
1.4 |
|
|
|
|
|
|
|
| Przybliżony rozstaw osi kół łańcuchowych a1 [m] |
|
|
|
0.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 2. Dane odczytane z tablic |
|
|
|
|
|
|
|
|
|
|
|
| Współczynnik f1 uwzględniający warunki pracy |
|
|
|
Dobiera się
z tablicy 33 zbioru zadań.
1.5 |
|
|
|
|
|
|
|
| Liczba zębów koła czynnego z1 |
|
|
|
Zalecaną liczbę zębów koła podano w tablicy 32 zbioru zadań.
15 |
|
|
|
|
|
|
|
| Liczba zębów koła biernego z2 |
|
|
|
Zalecaną liczbę zębów koła podano w tablicy 32 zbioru zadań.
21 |
|
|
|
|
|
|
|
| Współczynnik f2 uwzględniający liczbę zębów |
|
|
|
Wg tablicy 34 zbioru zadań
1.25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 3. Wstępny dobór łańcucha |
|
|
|
|
|
|
|
|
|
|
|
| Moc skorygowana Ps [kW] |
|
|
9.375 |
|
|
|
|
|
|
|
|
| Typ łańcucha (liczba rzędów) |
|
|
|
W nawiasie bez spacji należy podać ile rzędów posiada łańcuch.
220B(1) |
|
|
|
|
|
|
|
| Podziałka t [mm] |
|
|
|
63.5 |
|
|
|
|
|
|
|
| Średnica rolki dr łańcucha [mm] |
|
|
|
19.05 |
|
|
|
|
|
|
|
| Minimalne obciążenie zrywające Fr [kN] |
|
|
|
65.8 |
|
|
|
|
|
|
|
| Masa 1 metra łańcucha m [kg] |
|
|
|
2.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

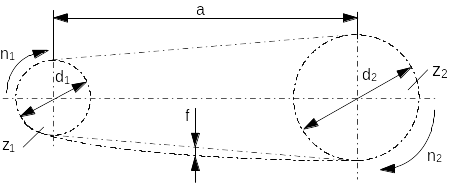

| 4. Obliczone wymiary geometryczne przekładni łańcuchowej |
|
|
|
|
|
|
|
|
|
|
|
| Średnica koła napędzają-cego da1[mm] |
Średnica koła na-pędzanego da2 [mm] |
Liczba ogniw łańcucha x1 |
Rozstaw osi kół łańcu-chowych a [mm] |
Minimalny zwis łańcucha fmin [mm] |
|
|
|
|
|
|
|
| 365.7 |
486.4 |
32 |
440.3 |
4.4 |
0 |
|
|
|
|
|
|
| Uwaga: |
Rozstaw kół nie mieści się w zalecanych granicach - skorygować założony rozstaw a1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 5. Rodzaj konstrukcji ogniwa złącznego |
|
|
|
|
|
|
|
|
|
|
|
| oraz rodzaj jego zabezpieczenia |
|
|
|
PS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 6. Dobór rodzaju smarowania przekładni łańcuchowej |
|
|
|
|
|
|
|
|
|
|
|
| Prędkość liniowa łańcucha u [m/s] |
|
|
1.91 |
zamknięte, smarowane kroplowo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 7. Obliczenie sił działających na łańcuch |
|
|
|
|
|
|
|
|
|
|
|
| Siła obwodowa statyczna Fst [kN] |
|
|
2.62 |
|
|
|
|
|
|
|
|
| Siła obwodowa dynamiczna Fd [kN] |
|
|
3.94 |
|
|
|
|
|
|
|
|
| Siła odśrodkowa Fo [kN] |
|
|
0.08 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 8. Sprawdzenie współczynników bezpieczeństwa na zrywanie |
|
|
|
|
|
|
|
|
|
|
|
| wprzy obciążeniu statycznym |
|
|
|
|
|
|
|
|
|
|
|
|
gst |
>= |
gst min |
|
|
|
|
|
|
|
|
|
24.3 |
>= |
7 |
|
|
|
|
|
|
|
|

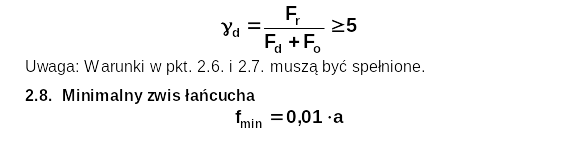

| wprzy obciążeniu dynamicznym |
|
|
|
|
|
|
|
|
|
|
|
|
gd |
>= |
gd min |
|
|
|
|
|
|
|
|
|
16.4 |
>= |
5 |
1 |
7 |
|
|
|
|
|
|
| Uwaga: |
Łańcuch został dobrany prawidłowo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 9. Oznaczenie obliczonego łańcucha |
|
|
ŁAŃCUCH |
220B(1) |
- |
32 |
PS |
PN-78/M-84167 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
