Badanie amperomierza magnetoelektrycznego

1. Który z rysunków przedstawia prawidłowy sposób poszerzania zakresu pomiarowego amperomierza o rezystancji wewnętrznej R_a = 1 ၗ z zakresu 1 A do zakresu 20 A?

2. Amperomierzem I_A = 10 mA, R_A = 10 Ω po rozszerzeniu zakresu pomiarowego można zmierzyć prąd o największej wartości 0,25 A. Jaki bocznik R_b należy dobrać?

3. Jaką wartość wskaże mikroamperomierz włączony w układ omomierza równoległego, jak pokazano na rysunku?

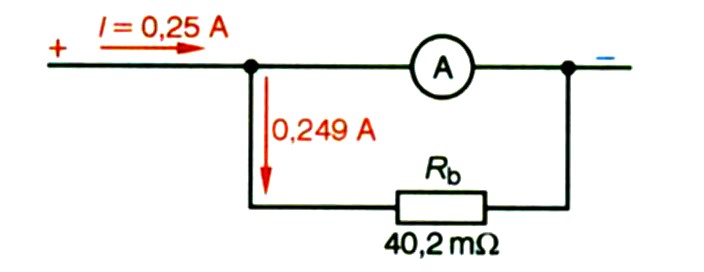

4.
   Dany jest obwód o schemacie przedstawionym na rysunku. Jakiej wartości rezystor należy włączyć równolegle do bocznika R_b, aby można było zmierzyć prądy o natężeniu 0,75 A?

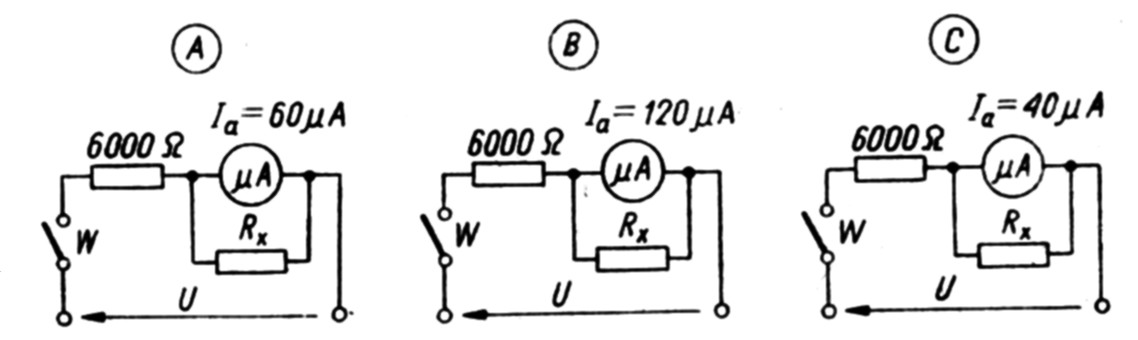

5.
   W którym układzie omomierza równoległego pokazanym na rysunku, rezystancja mierzona R_x ma wartość największą (U = const)?

6. Narysuj schemat układu do pomiaru rezystancji wewnętrznej amperomierza i opisz sposób wykonania pomiaru.

---
