Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się z wpływem wartości współczynnika mocy cosϕ na pracę układu elektrycznego oraz z jednym ze sposobów kompensacji mocy biernej.

Wykaz przyrządów:

1. Autotransformator napięcia zmiennego (LPE-973)

2. Amperomierz elektromagnetyczny LPE-32, LPE-54, LPE-60
3. Woltomierz elektromagnetyczny LPE-268
4. Watomierz elektromagnetyczny LPE- 412

Wzory zastosowane w obliczeniach:

• Moc pozorna:





• Moc bierna:






• Kąt przesunięcia fazowego:








Przykłady obliczeń:

Tabele pomiarów i obliczeń:

Wykresy:

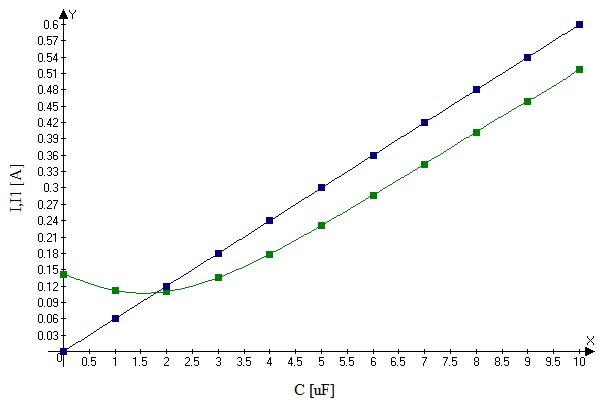

• Układ a), zwarcie:




  I₁

I

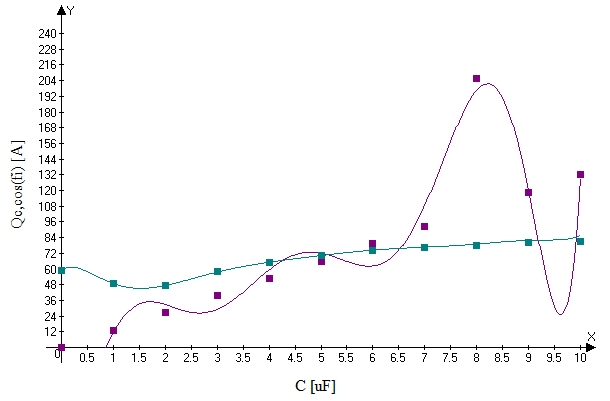

Qc

cosφ

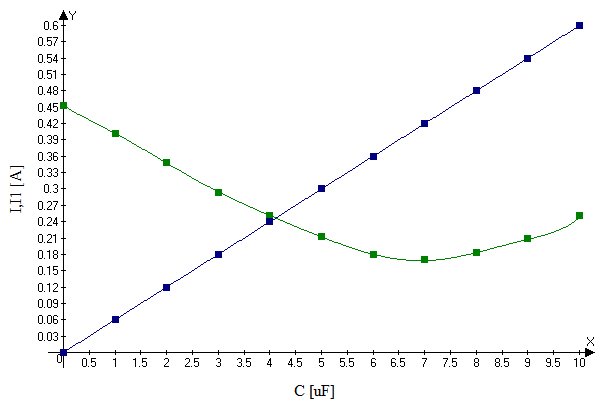

• Układ b), cewka 0,398 H:



I₁

Dyskusja wyników:

Wnioski:

•
  I




Qc

cosφ

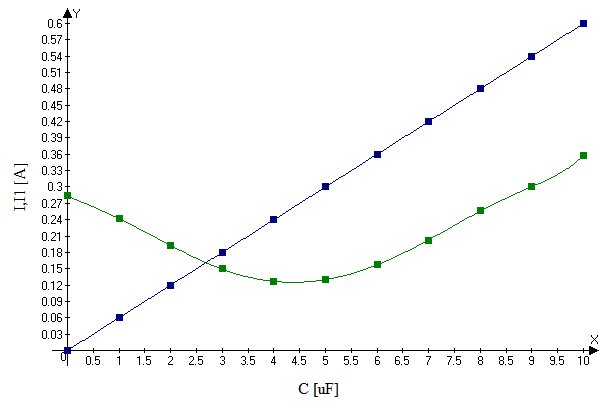

• Układ c), kondensator 5 μF:






I₁

I

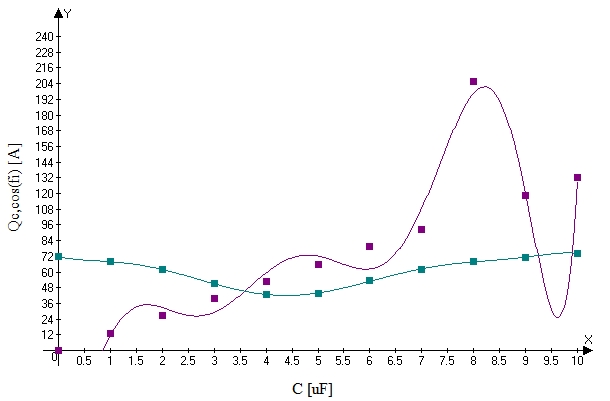

Qc

cosφ

Wnioski:

• Znaczna ilość odbiorników energii elektrycznej posiada charakter indukcyjny, współczynnik mocy (cos) takich odbiorników jest zwykle mniejszy od jedności, w praktyce dąży się do całkowitej lub częściowej poprawy tego współczynnika,

• W ćwiczeniu dowiedzieliśmy się na czym polega poprawa współczynnika mocy, polega ona na dołączeniu takiej ilości baterii kondensatorów by jak najbardziej zmniejszyć wartość cosinusa kąta φ,

• Kompensacje mocy biernej i tym samym zmniejszenie (cos), doskonale obrazują nam wykresy wskazowe, wybrałem takie pomiary aby zobrazować to jak najlepiej,

• Wykres wskazowy pierwszy przedstawia brak dołączanych kondensatorów, co nie zmienia nam (cos) i u układzie nie zachodzi kompensacja. Wykres drugi obrazuje nam kompensacje całkowitą poprzez dołączenie baterii kondensatorów o wartości 5μF. Ze wskazu ostatniego odczytać możemy, iż zastosowaliśmy za dużą wartość kondensatorów i układ przeszedł w stan przekompensowania, to znaczy, że (cos) zmienił nam się za mocno. W przypadku przekompensowania odbiornik zmienia charakter z indukcyjnego na pojemnościowy,

• Najlepszym dla naszego układu rozwiązaniem jest zastosowanie baterii kondensatoró o pojemności 5μF.
