Cel ćwiczenia:

Praktyczne zapoznanie się z przebiegami napięć występującymi w obwodach różniczkujących i całkujących przy wymuszeniu napięciowym prostokątnym, trójkątnym i sinusoidalnym.

Wykaz przyrządów:

1. Function Generator GFT 73

2. Oscyloskop dwukanałowy HAMEG 20 MHz HM- 205- 3

3. Badane czwórniki: 1, 4 i 5.

Schematy badanych czwórników:

1. 4.

5.

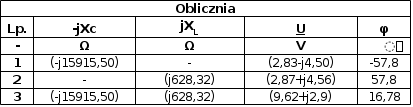

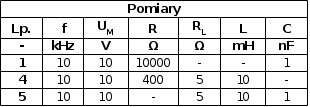

Tabele pomiarów i obliczeń:

Wzory:

Reaktancja:

Napięcie zespolone:

Kąt przesunięcia fazowego:

Przykłady obliczeń:

Wnioski:

• Na podstawie przebiegów odczytanych z oscyloskopu możemy bez trudu odczytać kąt przesunięcia fazowego pomiędzy przebiegiem napięcia wejściowego, a przebiegiem napięcia wyjściowego, oczywiście musimy liczyć się z błędem odczytu z oscyloskopu.

• Na przebiegach bardzo łatwo zaobserwować proces rozładowania oraz ponownego naładowania kondensatora.

• W ćwiczeniu zaobserwowaliśmy jak badane czwórniki czyli układy różniczkujące i całkujące oddziałują na przebiegi o sinusoidalnym, prostokątnym oraz trójkątnym wymuszeniu.

• Przebieg sinusoidalny jest szczególnym przypadkiem przebiegu napięcia zmiennego, ponieważ we wszystkich układach RLC jego kształt zawsze pozostaje niezmieniony. Zmienia się tylko jego amplituda i występuje zjawisko przesunięcia fazowego

• Przesunięcie fazowe zależy od rodzaju i sposobu połączenia elementów, a wielkości elementów wpływają na jego wartość

• Przy pomocy kondensatora, cewki i rezystora, tworząc układy różniczkujące oraz całkujące można dowolnie zmieniać i modyfikować przebieg stanu napięcia
