objaśnienia:

x

y

- do wprowadzenia

0,5

0,59

NPP

- normalny poziom pietrzenia [m n.p.m.]

0,55

0,58

SNQdolne

- poziom SNQ na dolnym stanowisku [m n.p.m.]

0,6

0,575

lb

- długość komory (komora+przegroda) [m]

0,65

0,565

hu

- głębokość wody poniżej przegrody [m]

0,7

0,55

ho

- głębokość wody powyżej przegrody [m]

0,75

0,525

mr

- współczynnik wydatku zależny od stosunku głębokości wody poniżej i powyżej przegrody

0,8

0,49

s

- szerokość szczeliny [m]

0,833

0,46

hm

- średnia głębokość wody [m]

0,85

0,445

b

- szerokość komór przepławki [m]

0,9

0,39

d

- grubość przegród [m]

0,95

0,31

0,99

0,225

obliczenie przepławki

NPP =

124,45

m n.p.m.

SNQdolne =

122,5

m n.p.m.

różnica wysokości GW i DW, htot = NPP-SNQdolne

htot =

1,95

m

dopuszczalna różnica wysokości wody pomiędzy komorami Dh

Dh =

0,2

m

minimalna ilość komór n = (htot / Dh) - 1

n =

8,75000000000001

szt.

dobrana ilość komór n

n =

11

szt.

całkowita obliczeniowa długość przepławki Itot = n * lb + 2 * 1.0m

lb =

2

m

Itot =

24

m

obliczeniowa różnica wysokości wody pomiędzy komorami Dh = htot / n

Dh =

0,1625

m

maksymalna prędkość wody w przesmykach vs = √(2gDh)

vs =

1,78556713679436

m/s

warunek na prędkość dopuszczalną:

- obliczeniowa vs < vsmax =

2

m/s

OK !!!

obliczenie wydatku w pierwszym przesmyku przepławki Q = (2/3)*mr*s(√ 2gh)*(ho13/2)

hu1 =

0,85

m

ho1 =

1

m

hu1/ho1 =

0,85

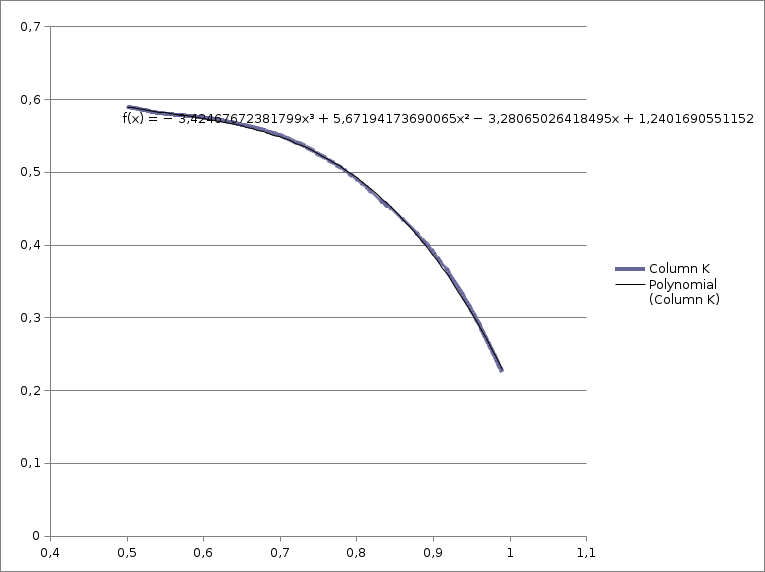

współczynnik wydatku mr = -3.424 (hu/ho)3 + 5.671 (hu/ho)2 - 3.28 (hu/ho) + 1.240

mr1 =

0,447

s =

0,22

m

Q =

0,290091477190536

m3/s

obliczenie energii wody w pierwszym przesmyku przepławki Ev = (rgDhQ) / (bhm(lb-d))

b =

1,5

m

d =

0,1

m

średnia głębokość hm1 = hu1 + Dh/2

hm1 =

0,93125

m

Ev1 =

174,239331619494

W/m3

warunek na energię dopuszczalną w pierwszym przesmyku przepławki:

- obliczeniowa Ev < Edop =

200

W/m3

OK !!!

- obliczeniowa Ev > Edop =

150

W/m3

OK !!!

obliczenie wydatku w ostatnim przesmyku przepławki Q = (2/3)*mr*s(√ 2gh)*(ho13/2)

huost =

0,5

m

hoost =

0,655

m

huost/hoost =

0,76

współczynnik wydatku mr = -3.424 (hu/ho)3 + 5.671 (hu/ho)2 - 3.28 (hu/ho) + 1.240

mrost =

0,518

s =

0,22

m

Q =

0,178287272150735

m3/s

obliczenie energii wody w ostatnim przesmyku przepławki Ev = (rgDhQ) / (bhm(lb-d))

b =

1,5

m

d =

0,1

m

średnia głębokość hmost = huost + Dh/2

hmost =

0,58125

m

Evost =

171,567446273407

W/m3

warunek na energię dopuszczalną w ostatnim przesmyku przepławki:

- obliczeniowa Ev < Edop =

200

W/m3

OK !!!

- obliczeniowa Ev > Edop =

150

W/m3

OK !!!
