EKG   Odprowadzenia







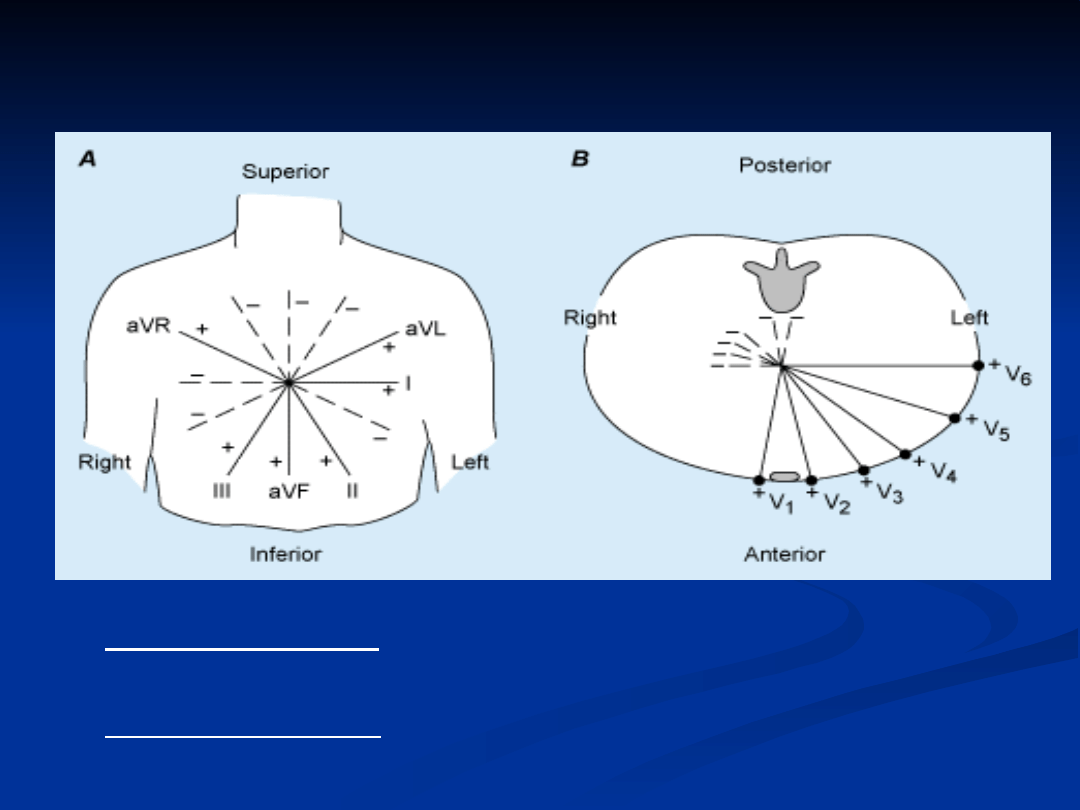

Kończynowe: I, II, III, aVR, aVL, aVF,



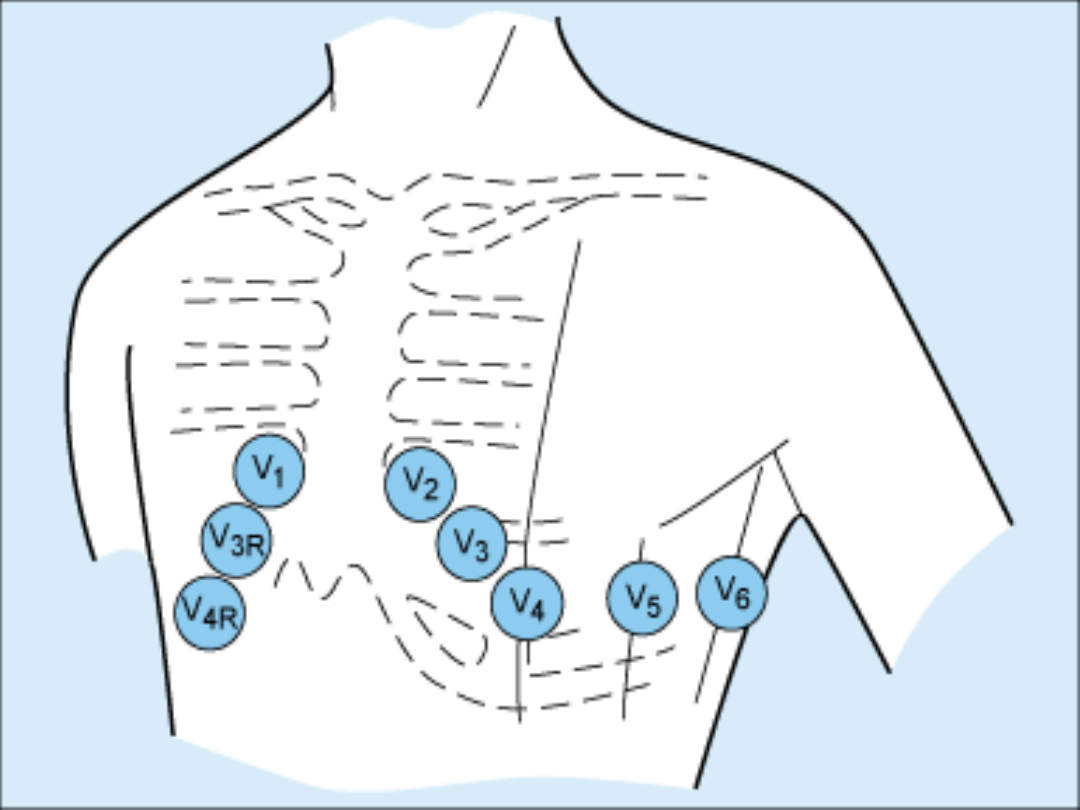

Przedsercowe: V1, V2-V4, V5-V6













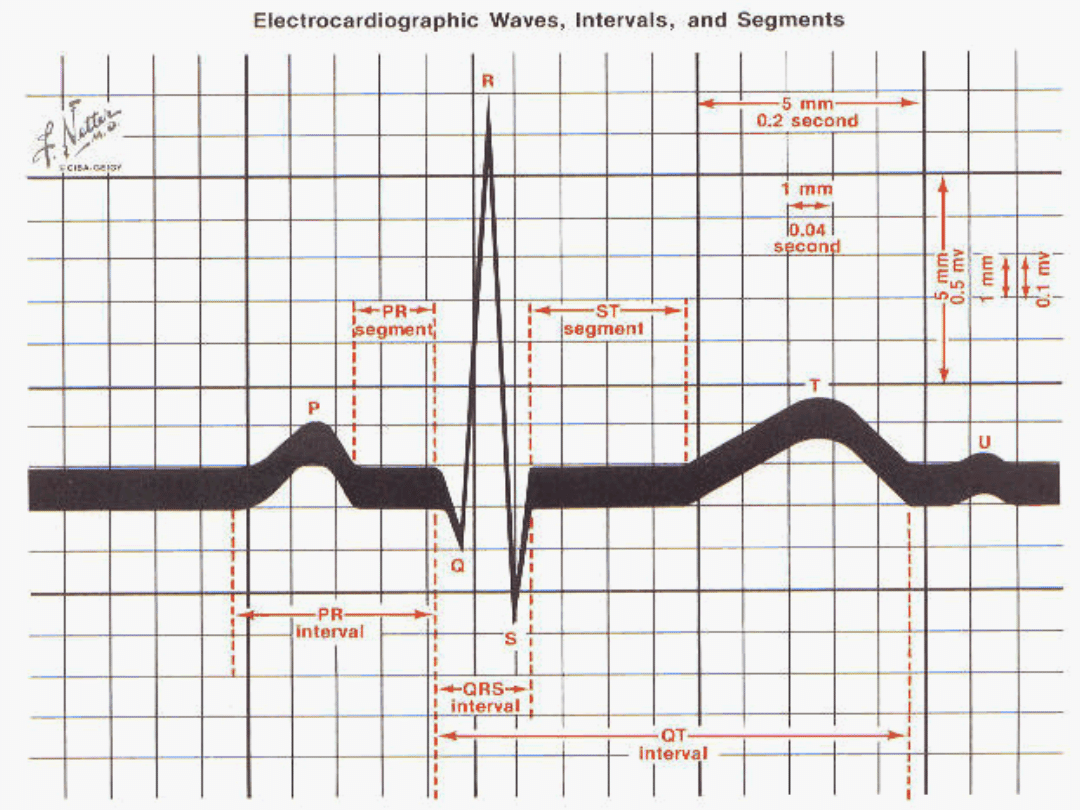

25 mm/s

50 mm/s

Mała kratka (1 mm)

0,04 s = 40 ms0,02 s = 20 ms

Duża kratka (5 mm)

0,2 s = 200 ms

0,1 s = 100 ms

Częstość

300 / RR

600 / RR





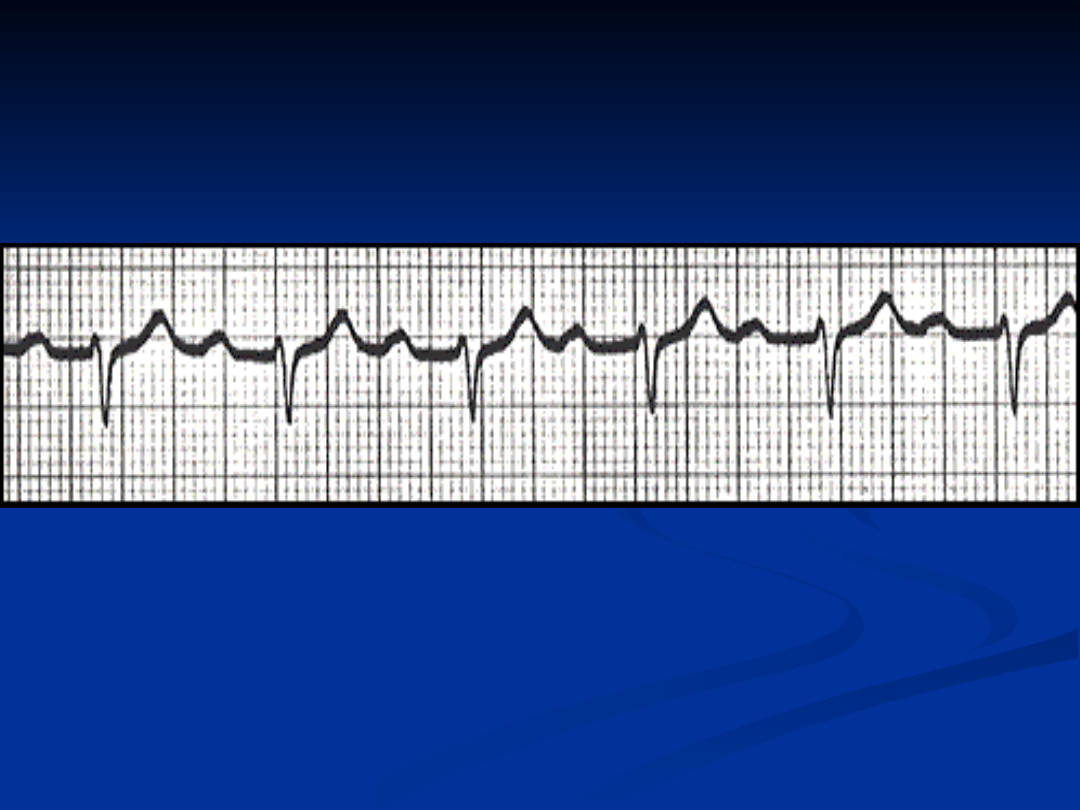

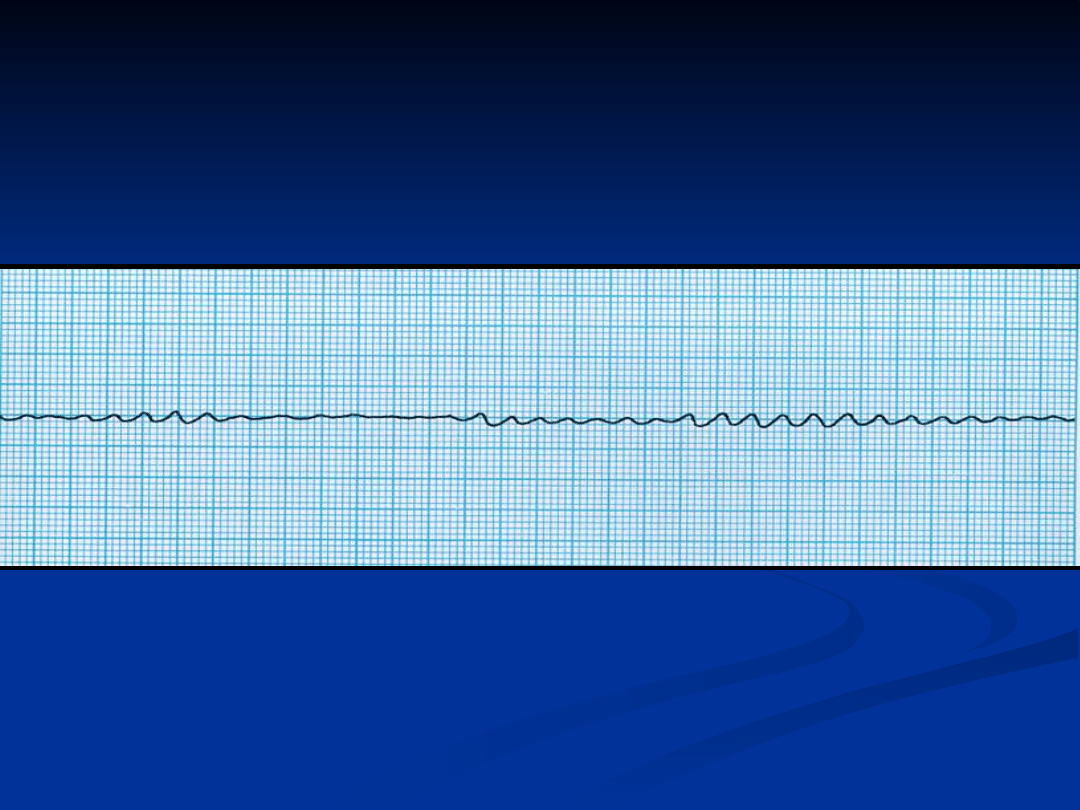

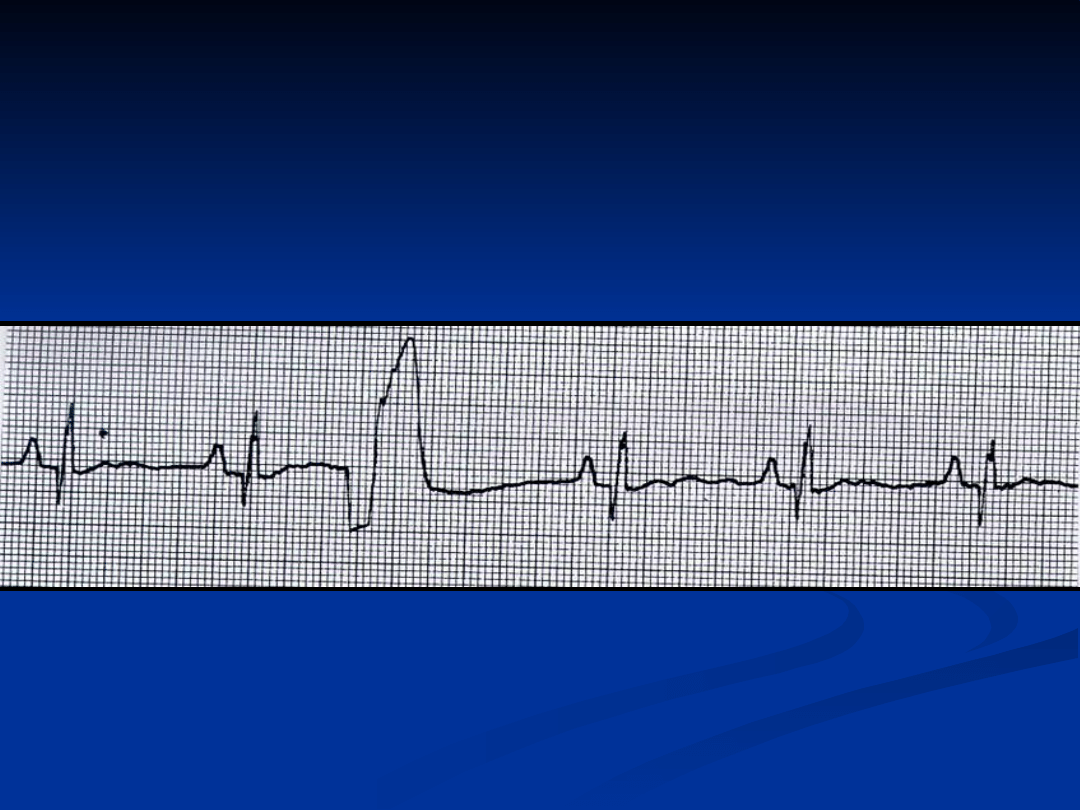

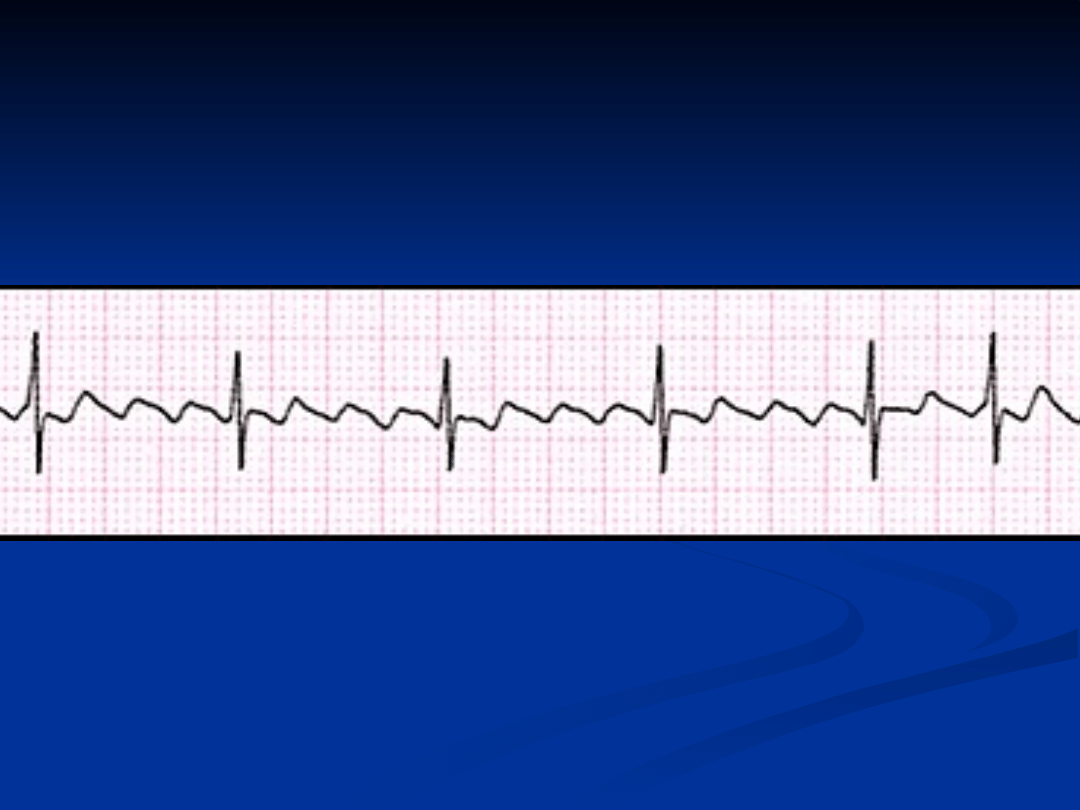

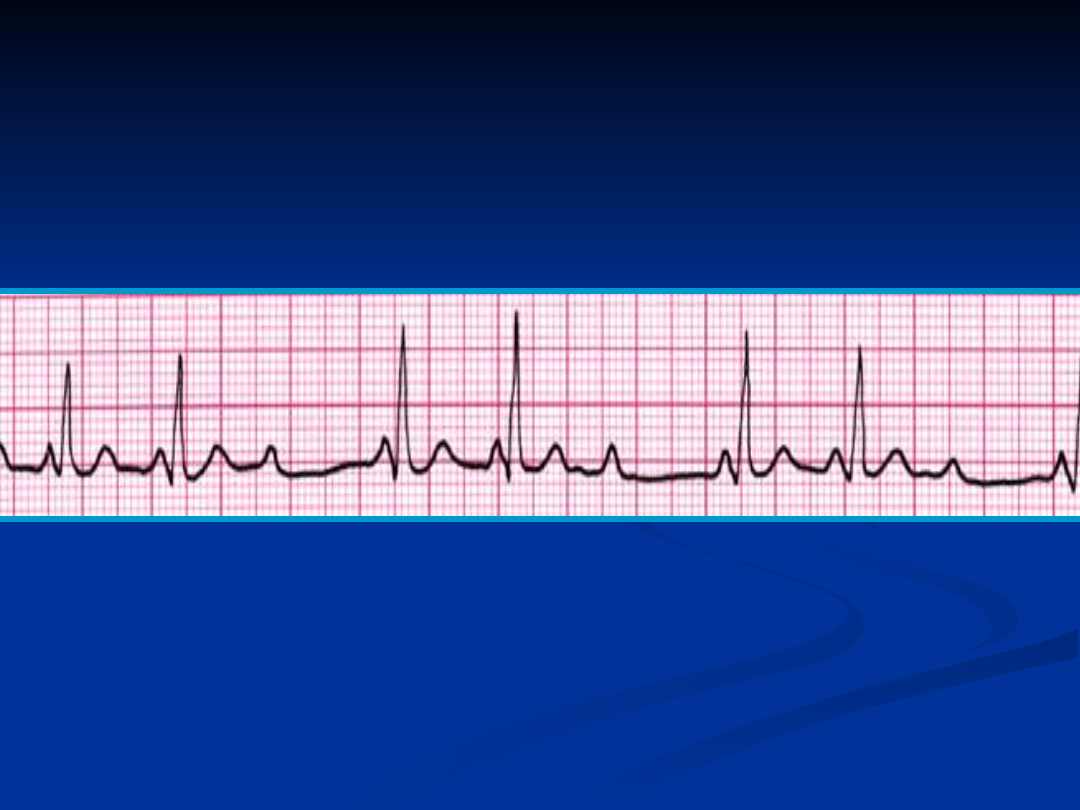

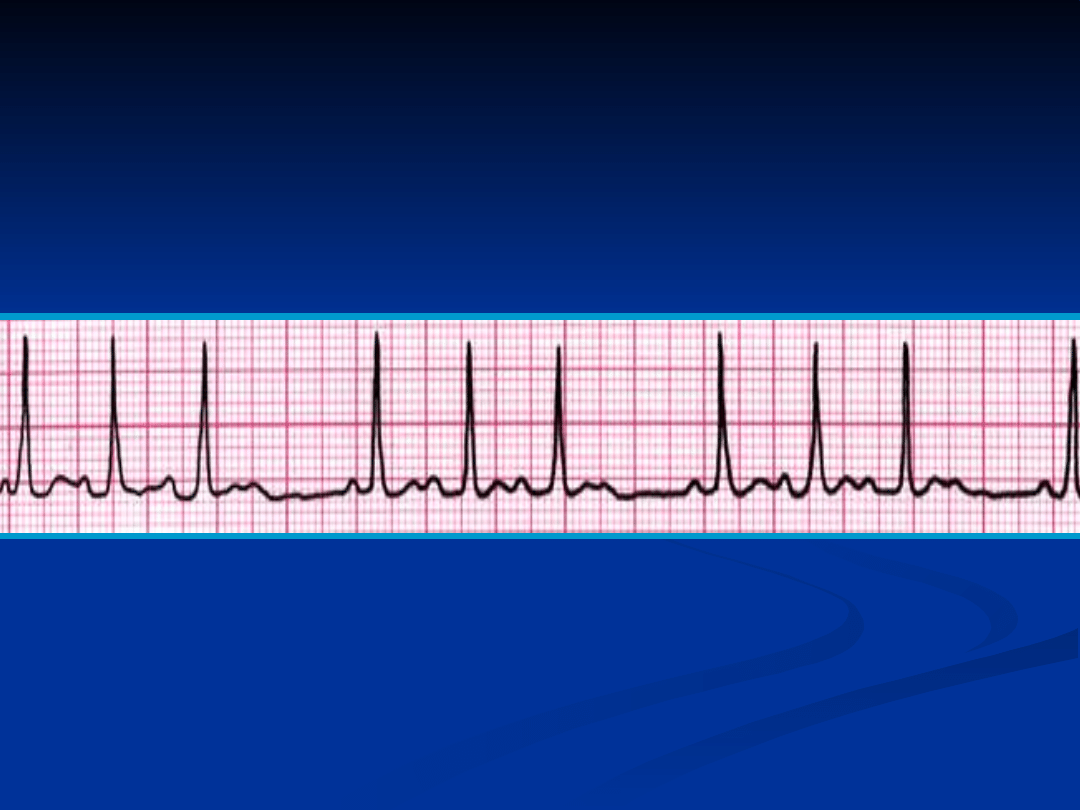

RYTM

RYTM



CZY JEST ZAŁAMEK P w I II dodatnie,

CZY JEST ZAŁAMEK P w I II dodatnie,





AVR ujemne

AVR ujemne



CZY P POPRZEDZA KAŻDY ZESP. QRS

CZY P POPRZEDZA KAŻDY ZESP. QRS



CZY JEST MIAROWE-odstępy miedzy QRS

CZY JEST MIAROWE-odstępy miedzy QRS





takie same

takie same

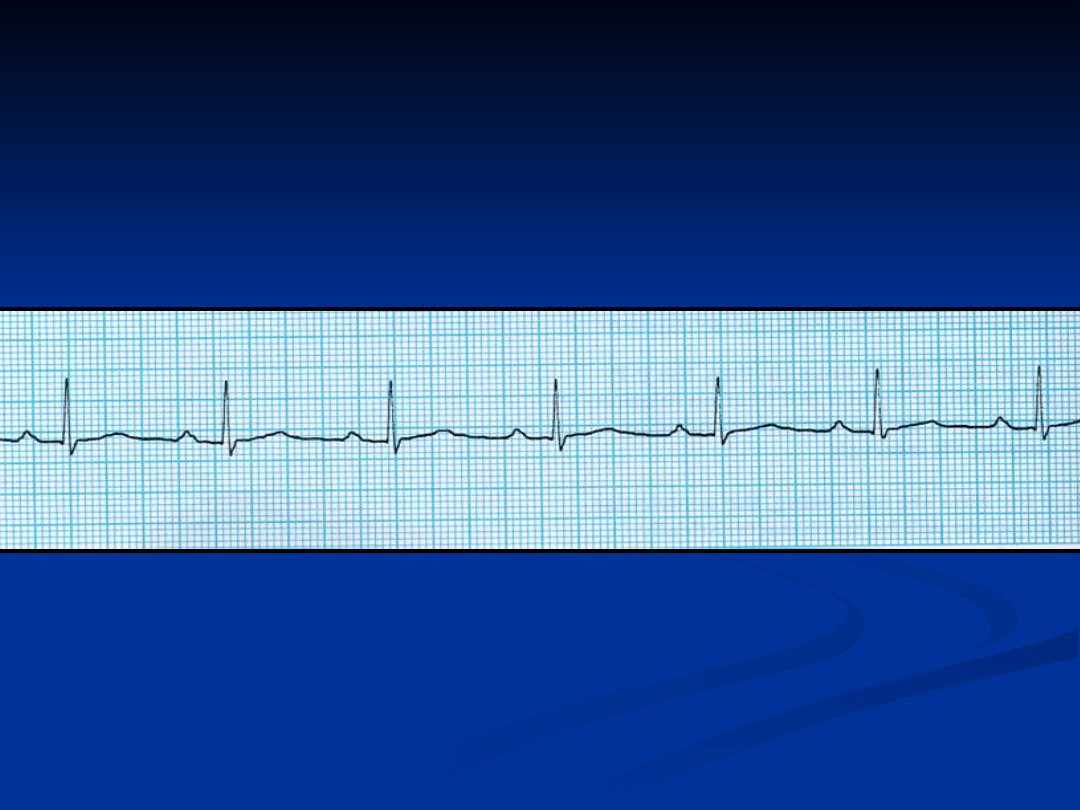

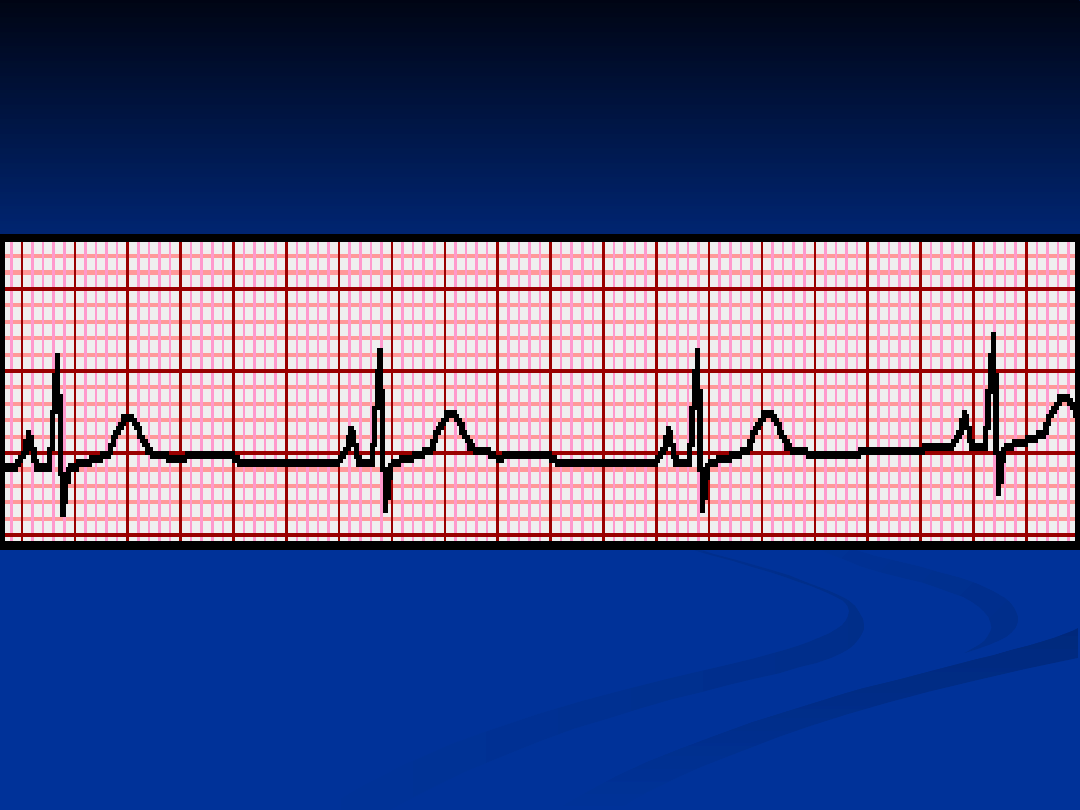

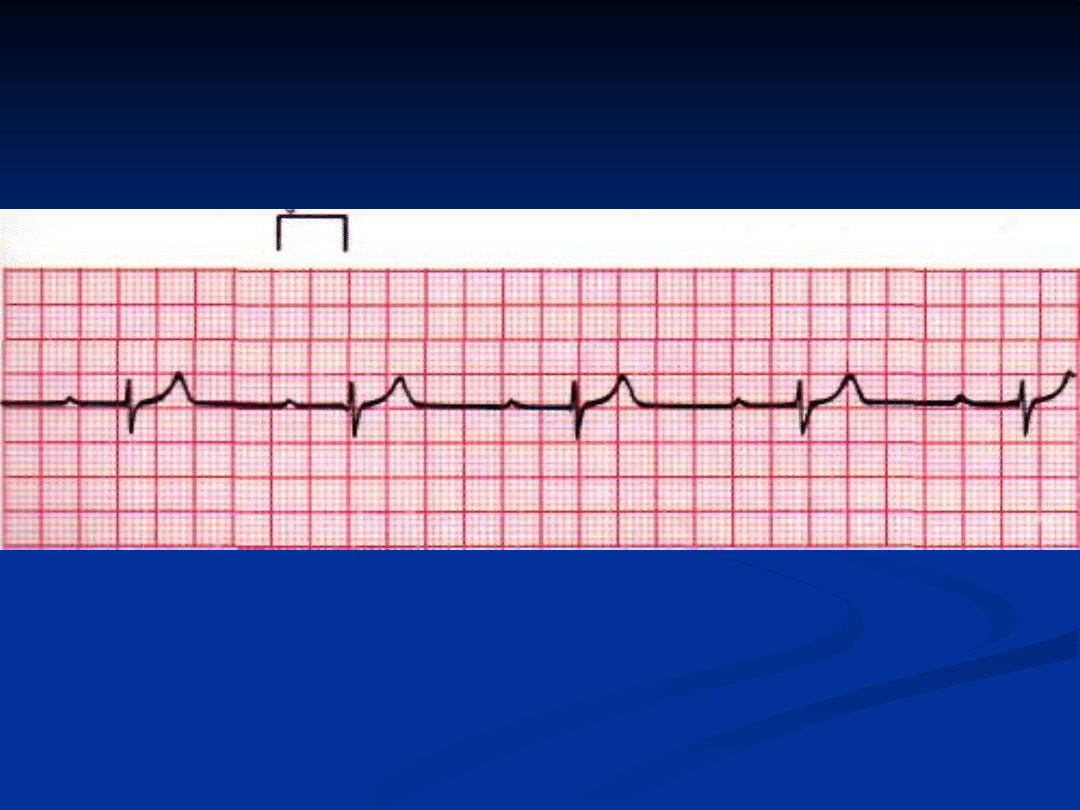

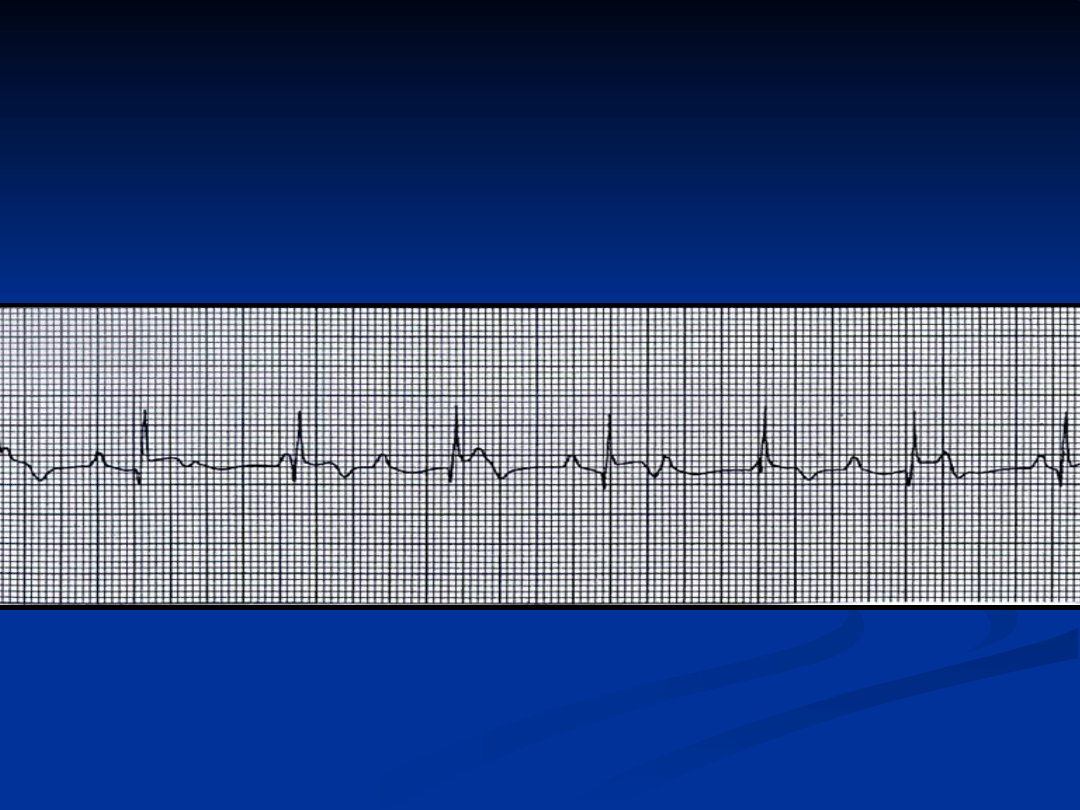

Rytm zatokowy



Dodatnie załamki P: I, II, (V6)



Ujemne załamki P: aVR



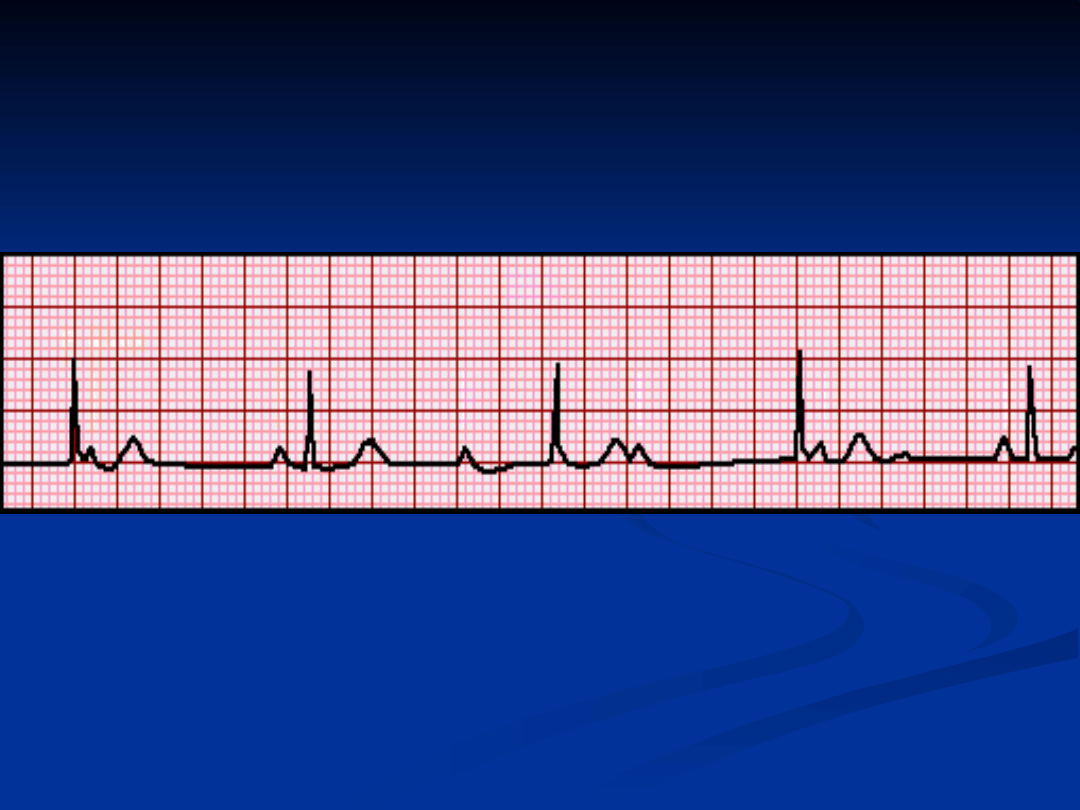

Niemiarowy: odstępy P-P



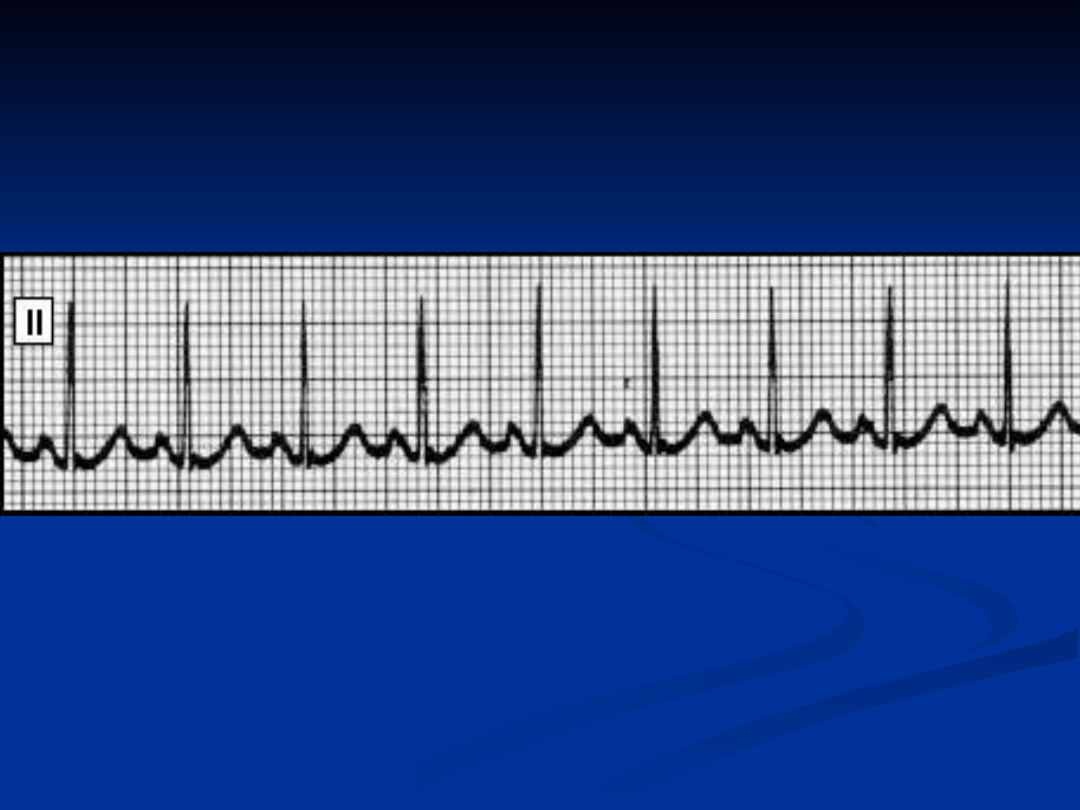

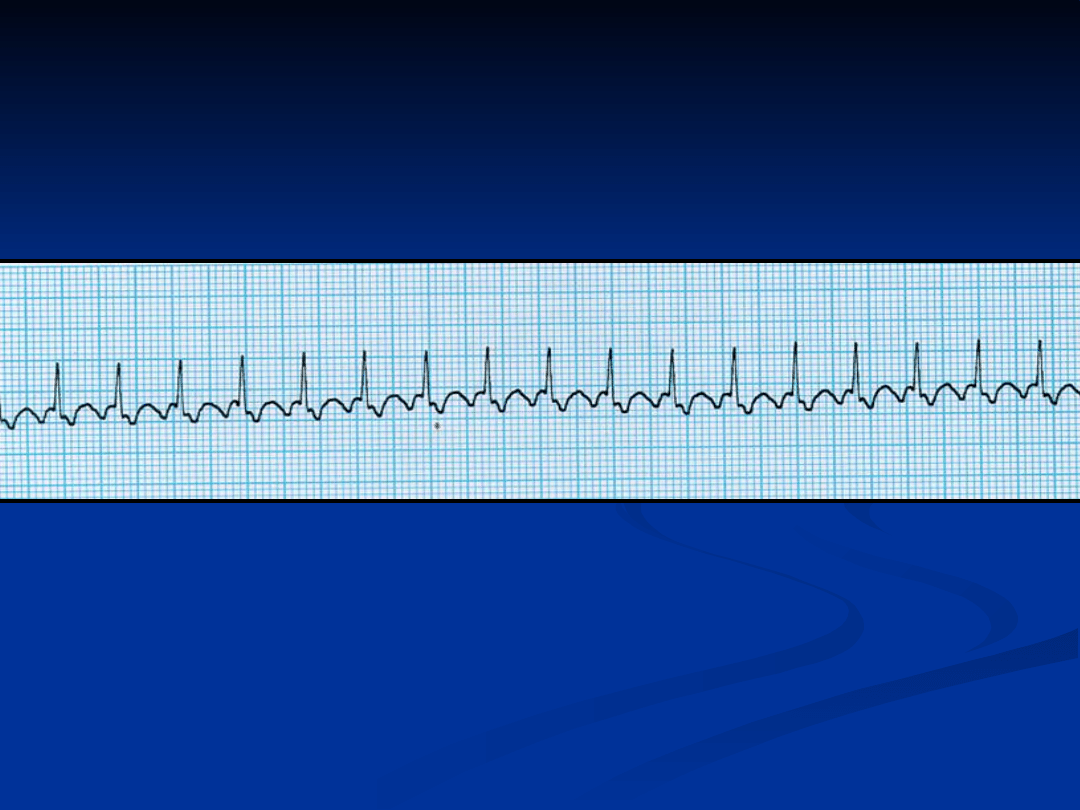

Przyśpieszony: >100/min



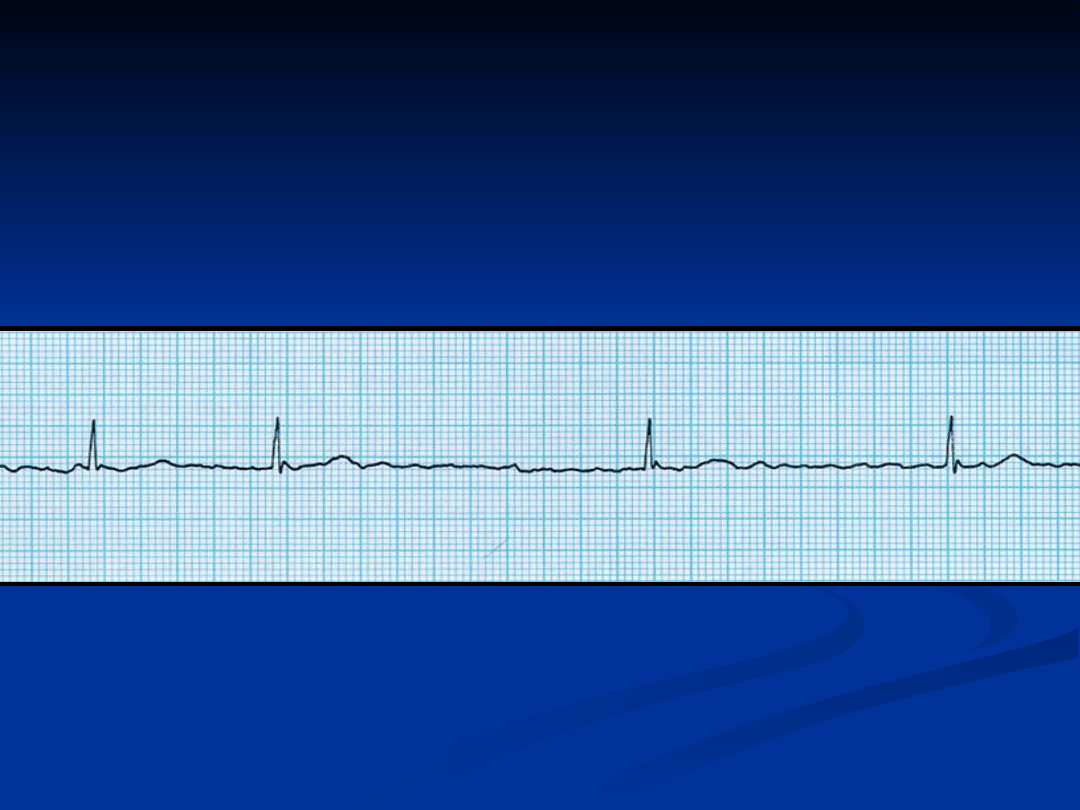

Zwolniony: <55-60/min

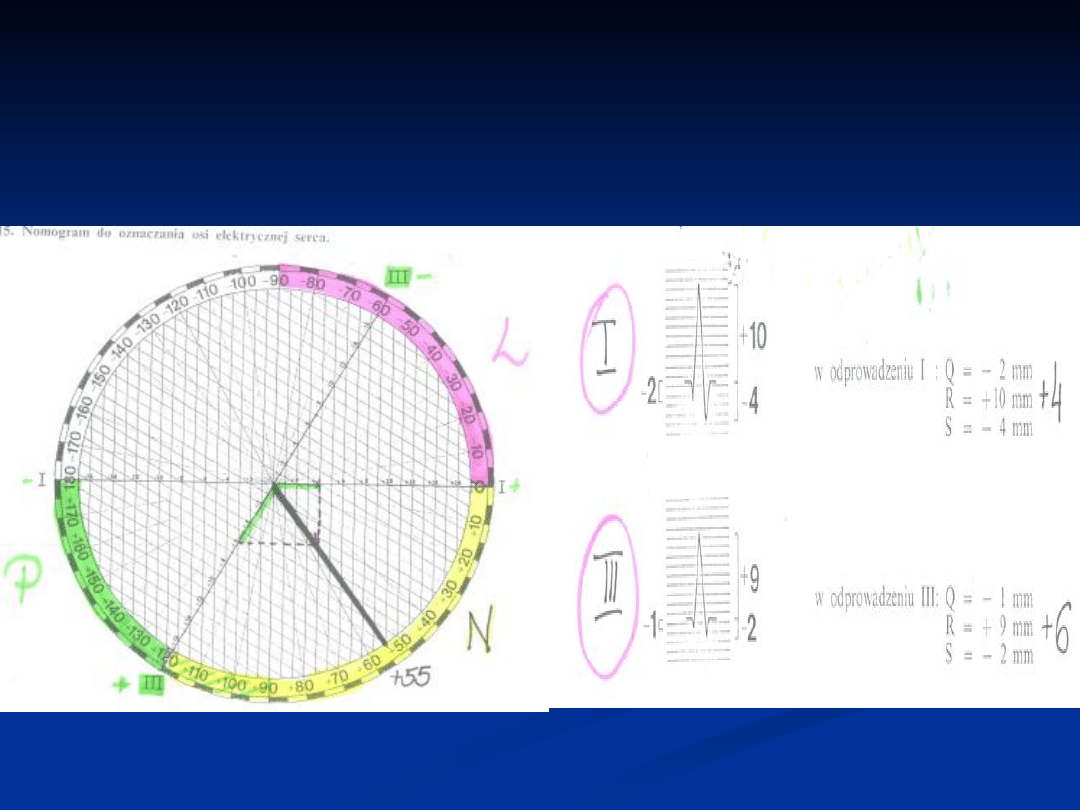

OŚ SERCA

OŚ SERCA





OŚ SERCA

OŚ SERCA

ODCHYLONA W

ODCHYLONA W

PRAWO

PRAWO



PRZEROST PK

PRZEROST PK



ZESPÓŁ WPW

ZESPÓŁ WPW



ZAWAŁ SCIANY

ZAWAŁ SCIANY

PRZEDNIO-BOCZNEJ

PRZEDNIO-BOCZNEJ



BLOK TYLNEJ WIĄZKI

BLOK TYLNEJ WIĄZKI

LEWEJ ODNOGI

LEWEJ ODNOGI

PĘCZKA HISA

PĘCZKA HISA



SZCZUPLI I DZIECI

SZCZUPLI I DZIECI

-PIONOWE

-PIONOWE

POŁOZENIE

POŁOZENIE

LEWO

LEWO



BLOK PRZEDNIEJ

BLOK PRZEDNIEJ

WIĄZKI LEWEJ

WIĄZKI LEWEJ

ODNOGI PĘCZKA HISA

ODNOGI PĘCZKA HISA



ZESPÓŁ WPW

ZESPÓŁ WPW



ZAWAŁ ŚCIANY

ZAWAŁ ŚCIANY

DOLNEJ

DOLNEJ



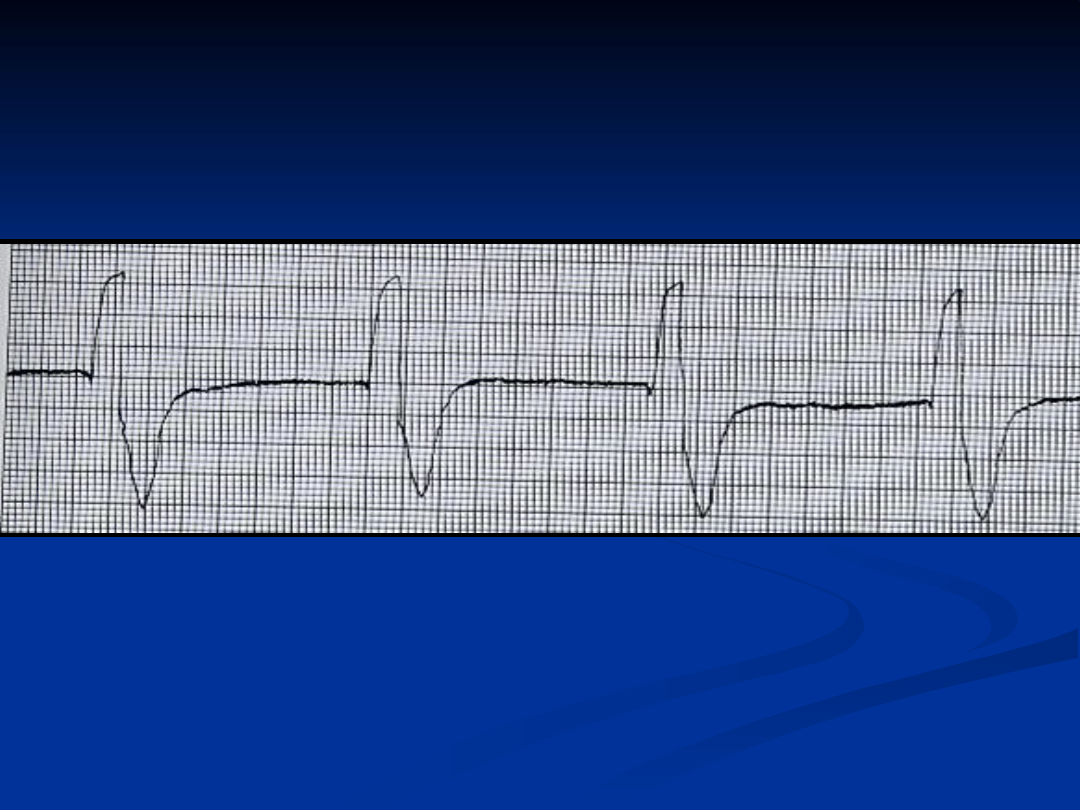

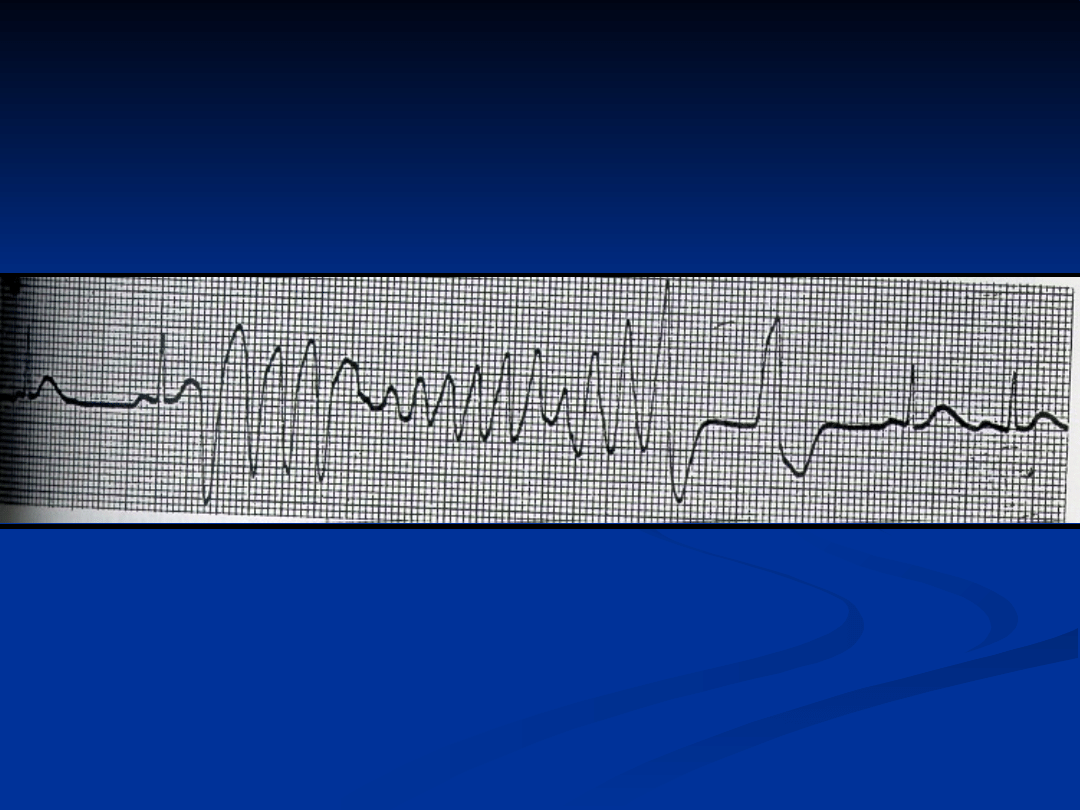

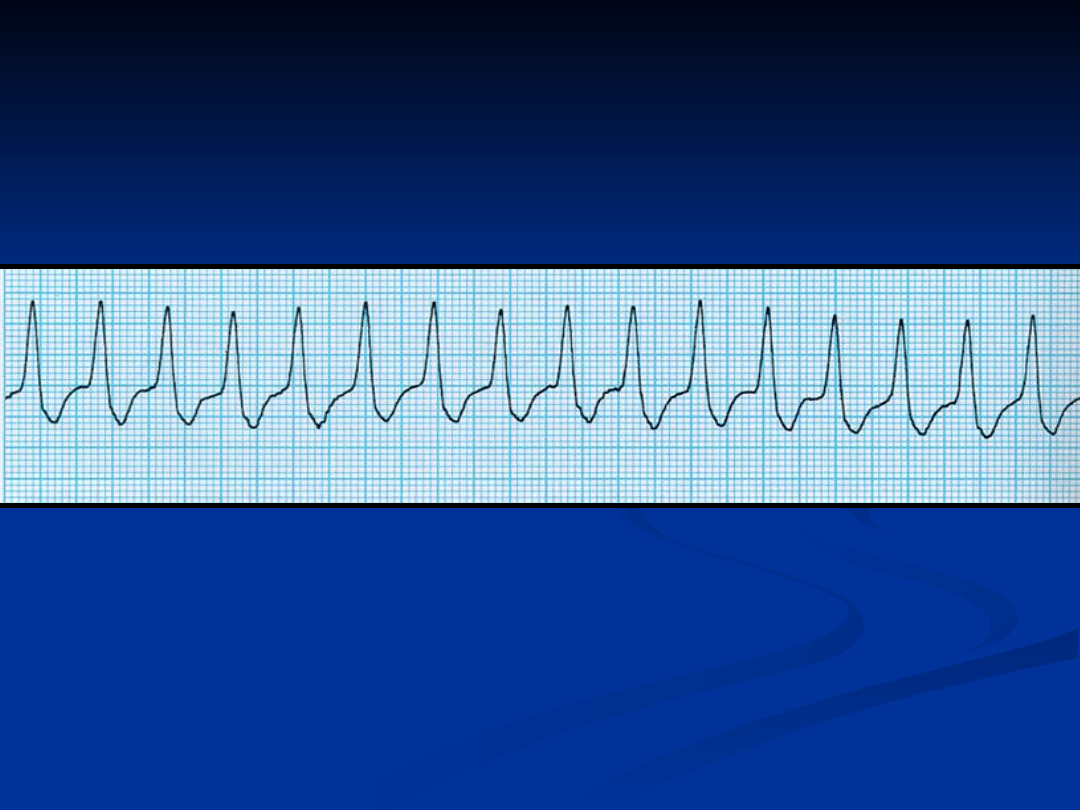

CZĘSTOSKURCZ

CZĘSTOSKURCZ

KOMOROWY

KOMOROWY



OTYLI-POZIOME

OTYLI-POZIOME

POŁOŻENIE

POŁOŻENIE
