WIELKOŚĆ STREF

ZAGROŻEŃ AWARII

PRZEMYSŁOWYCH

A

REAL

L

OCATIONS

O

F

H

AZARDOUS

A

TMOSPHERES

ALOHA

•

Czas i miejsce zdarzenia

•

Własności substancji z bazy

•

Dane atmosferyczne

•

Charakterystyka źródła emisji

•

Wybór stężenia progowego

•

Dane określonej lokalizacji

•

Obliczenia

WPROWADZANE DANE

14th Street & Constitution Avenue,
NW Room 6217
Washington, DC 20230
Phone: [phone]
Fax: [phone]

Ariel Rios Building
1200 Pennsylvania Avenue, N.W.
Mail Code 3213A
Washington, DC 20460
[phone]

Autorzy programu

Program ALOHA

służy do określania wielkości efektów fizycznych

awarii



uwolnień jednoskładnikowych

 kilku mieszanin

substancji palnych, wybuchowych i toksycznych

z uszkodzonych instalacji

przemysłowych

• reaktorów procesowych
• zbiorników magazynowych
• rurociągów przesyłowych

Zakres wykorzystania

Narzędzie do opracowania



raportów o bezpieczeństwie



planów operacyjno-ratowniczych

W celu oszacowania

wielkości stref zagrożeń awarii

podczas

uwolnień substancji niebezpiecznych,

program wykorzystuje do obliczenia:

modele

 meteorologiczne


źródeł emisji

 dyspersji

Metodyka obliczeń

Lokalizacja źródła emisji oraz czas zdarzenia to parametry
potrzebne do określenia klasy stabilności atmosferycznej

Czas i miejsce zdarzenia

Program wykorzystuje własną bazę danych zawierającą charakterystykę
kilkuset substancji niebezpiecznych. Istnieje możliwość uzupełniania
istniejącej bazy o dowolną substancję

Baza danych substancji

Dane atmosferyczne

należy wybrać możliwa opcję źródła emisji

-

bezpośrednią wartość natężenia emisji

- rozlewisko cieczy
- zbiornik
-

rurociąg

Charakterystyka źródła emisji

USZKODZENIE ZBIORNIKA

-

kształt i wymiary zbiornika

- parametry substancji w zbiorniku

-

kształt i wielkość uszkodzenia

PAROWANIE CIECZY Z ROZLEWISKA

- wymiary rozlewiska

-

dane o podłożu i substancji

USZKODZENIE RUROCIĄGU

-

dane o rurociągu

- dane o gazie

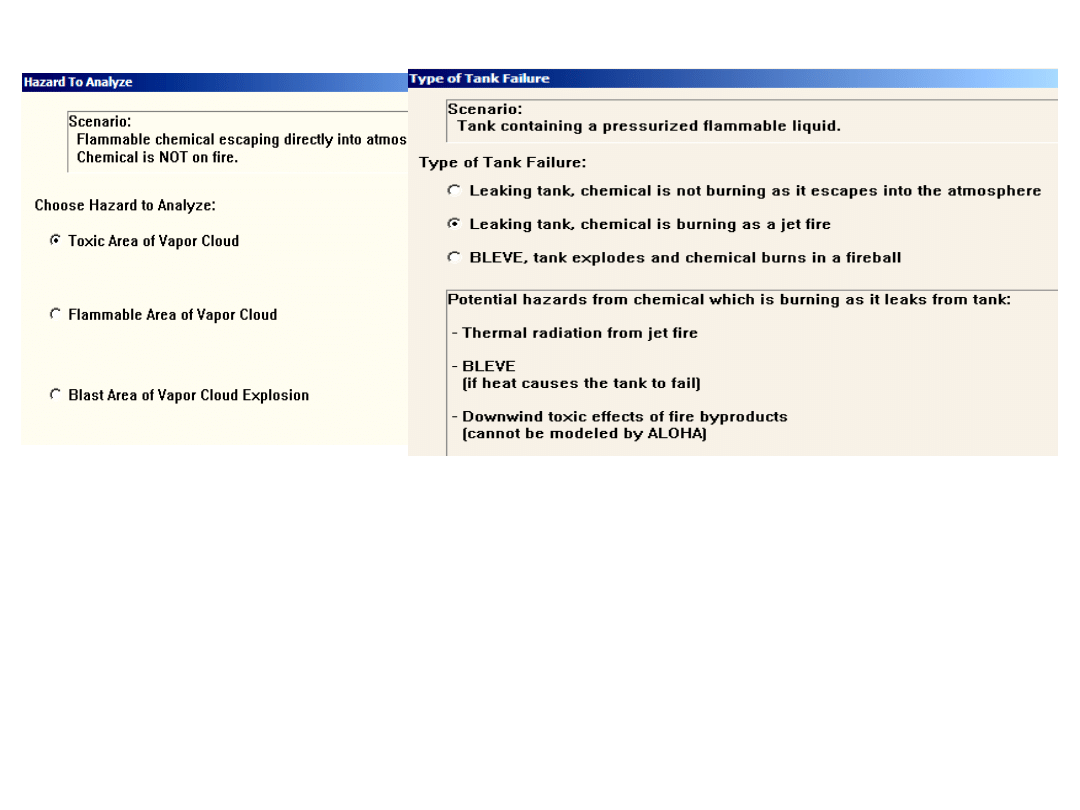

WYBÓR MODELU DYSPERSJI

 toksycznej

– stężenia (np. LC50)

 palnej

–

strumienia promieniowania cieplnego

 wybuchowej

–

nadciśnienia

SKUTKI EMISJI SUBSTANCJI NIEBEZPIECZNEJ

Wybór wartości w zależności od zdefiniowanej

strefy zagrożenia

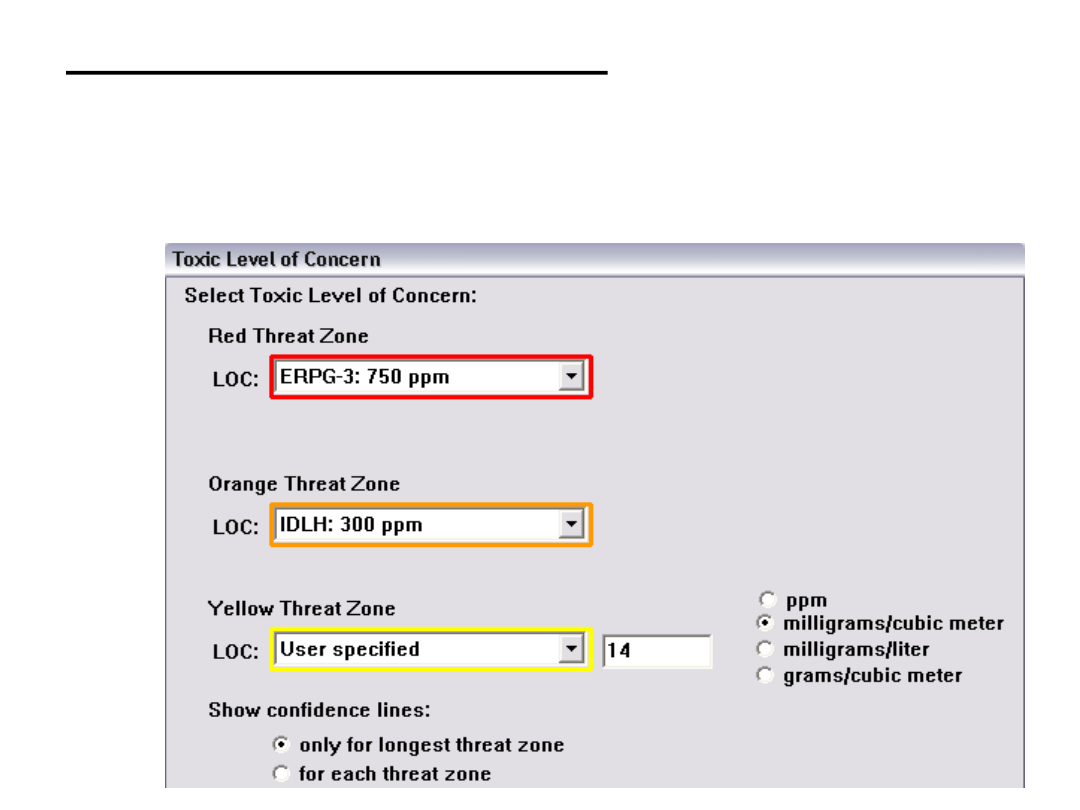

Stężenia progowe toksyczności

- higieniczne (np. NDS, NDSCh)

- szkodliwe (IDLH)

-

śmiertelne (LC

50

LCL

0

)

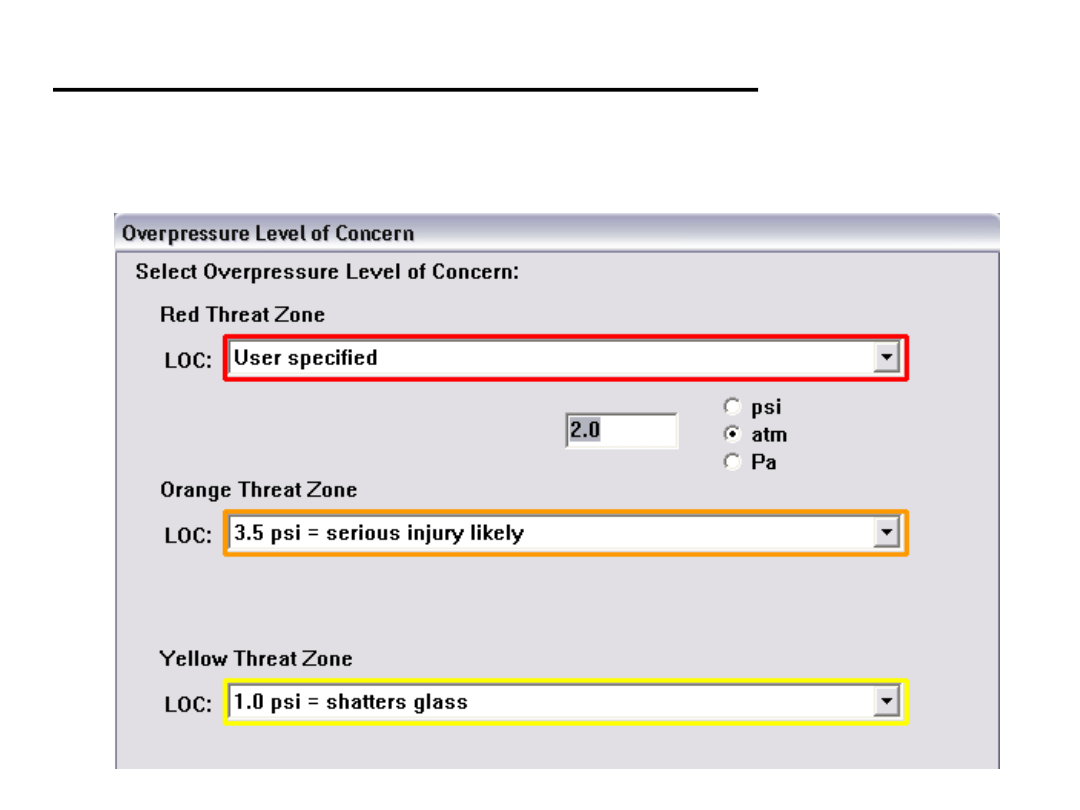

Wartości progowe nadciśnienia wybuchu

-

zniszczenia lub uszkodzenia budynków

-

śmierć i uszkodzenia ludzkiego ciała (pęknięcie bębenków)

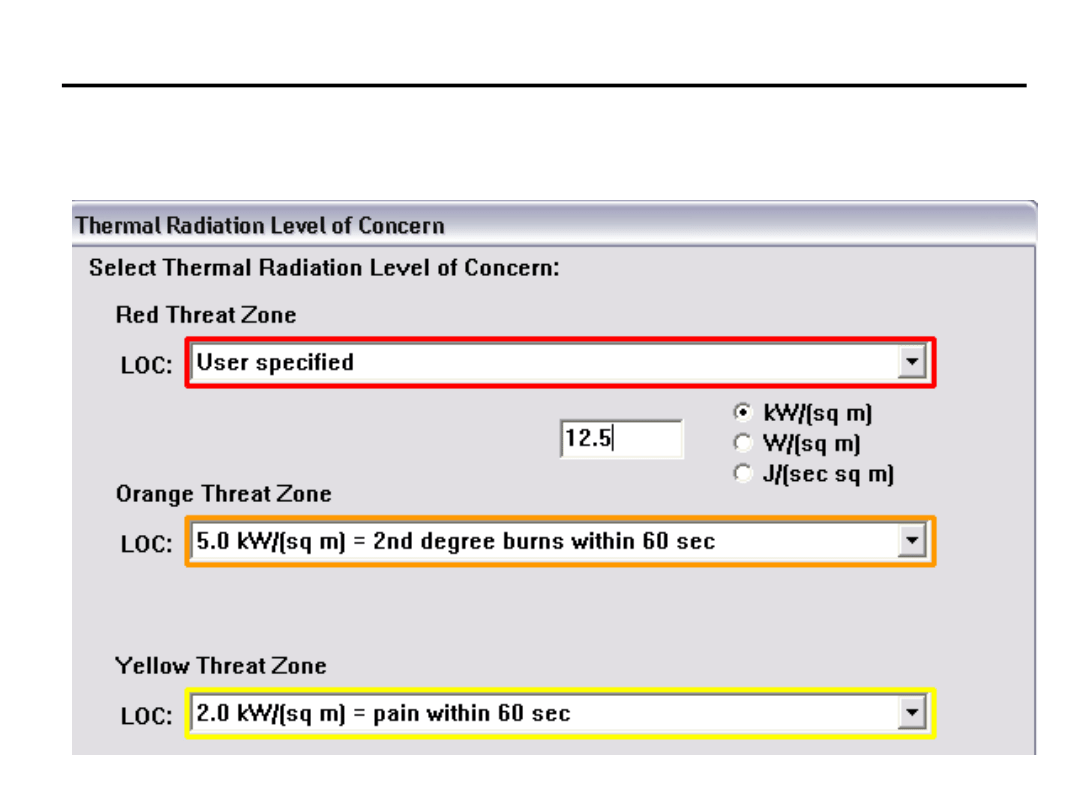

Wartości progowe strumienia promieniowania cieplnego

-

śmierć, poparzenia

-

zniszczenia materiałów

WYNIKI OBLICZEŃ

-

szybkość emisji i jej zmiany w czasie

-

obszar strefy zagrożenia toksycznego

- obszar strefy wybuchowej

-

obszar ograniczony izopletą fali nadciśnienia

- obszar ograniczony

izopletą radiacji cieplnej

-

porównanie zagrożenia wewnątrz i na zewnątrz budynku

określonej lokalizacji

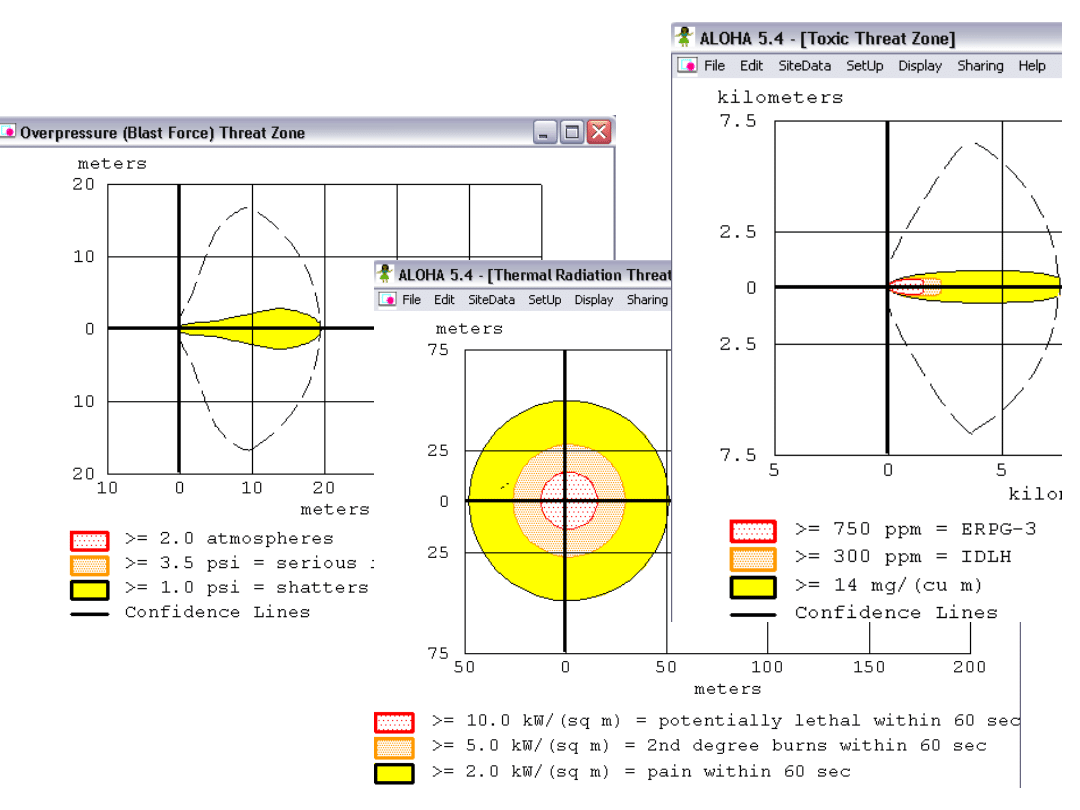

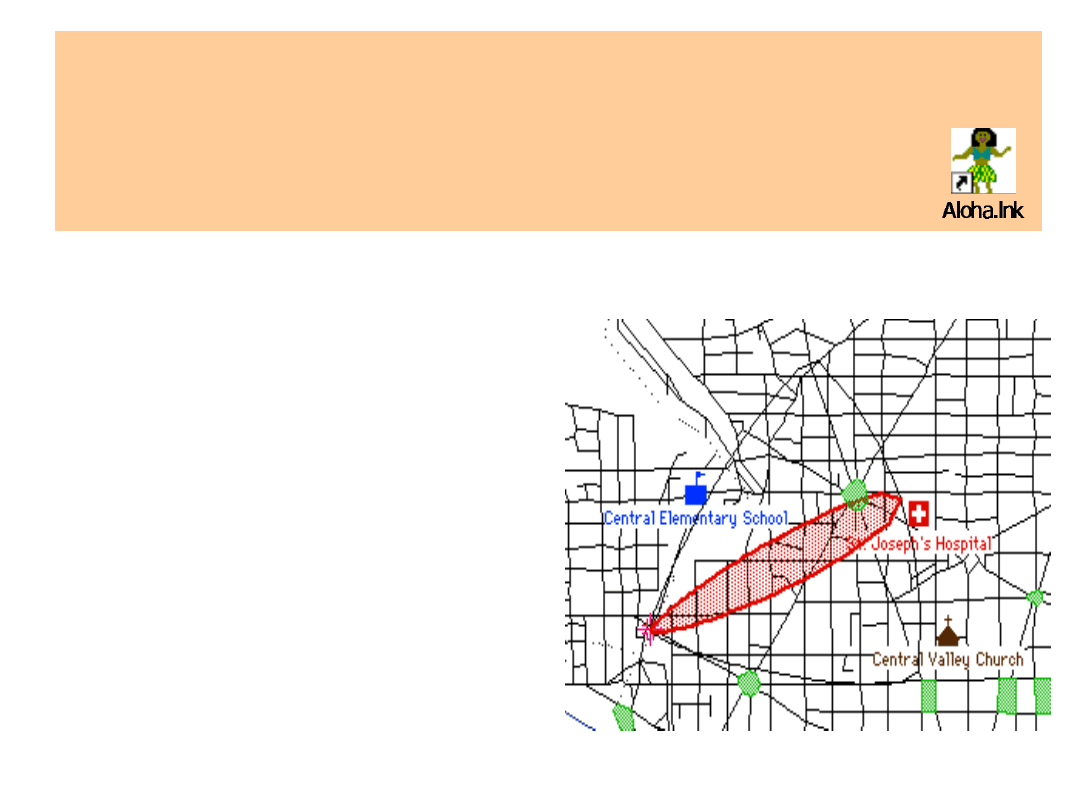

STREFY ZAGROŻENIA
wyniki graficzne

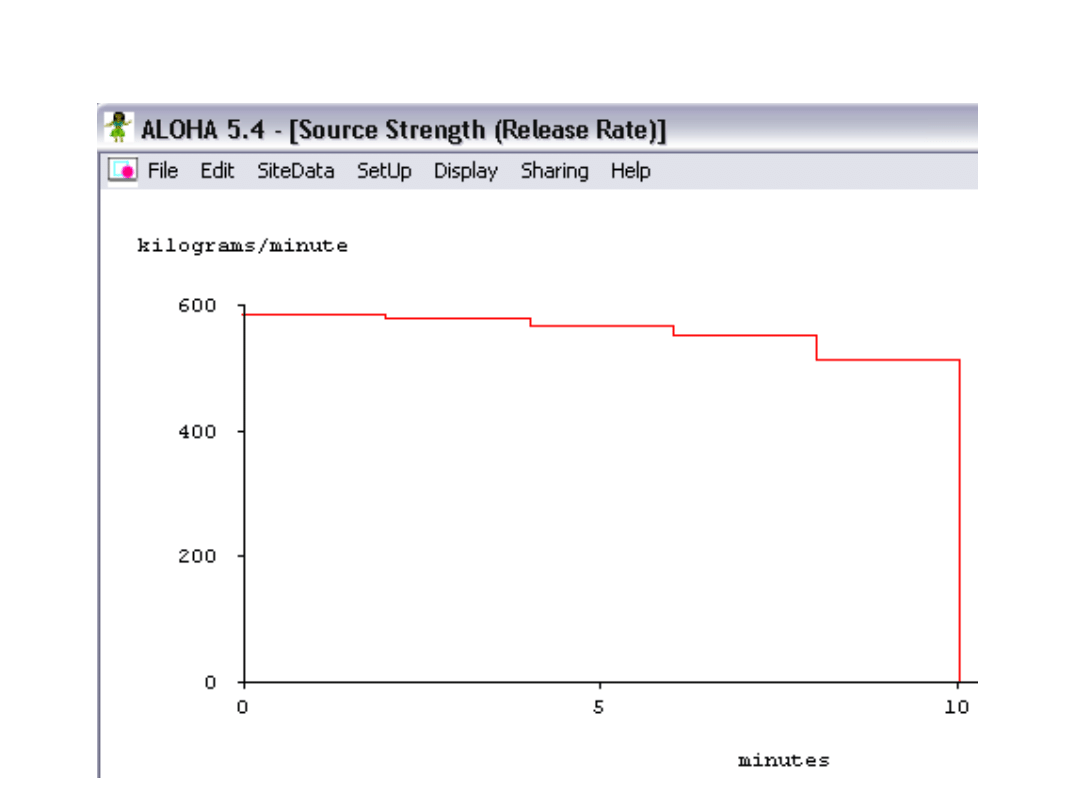

SZYBKOŚĆ EMISJI

wyniki graficzne

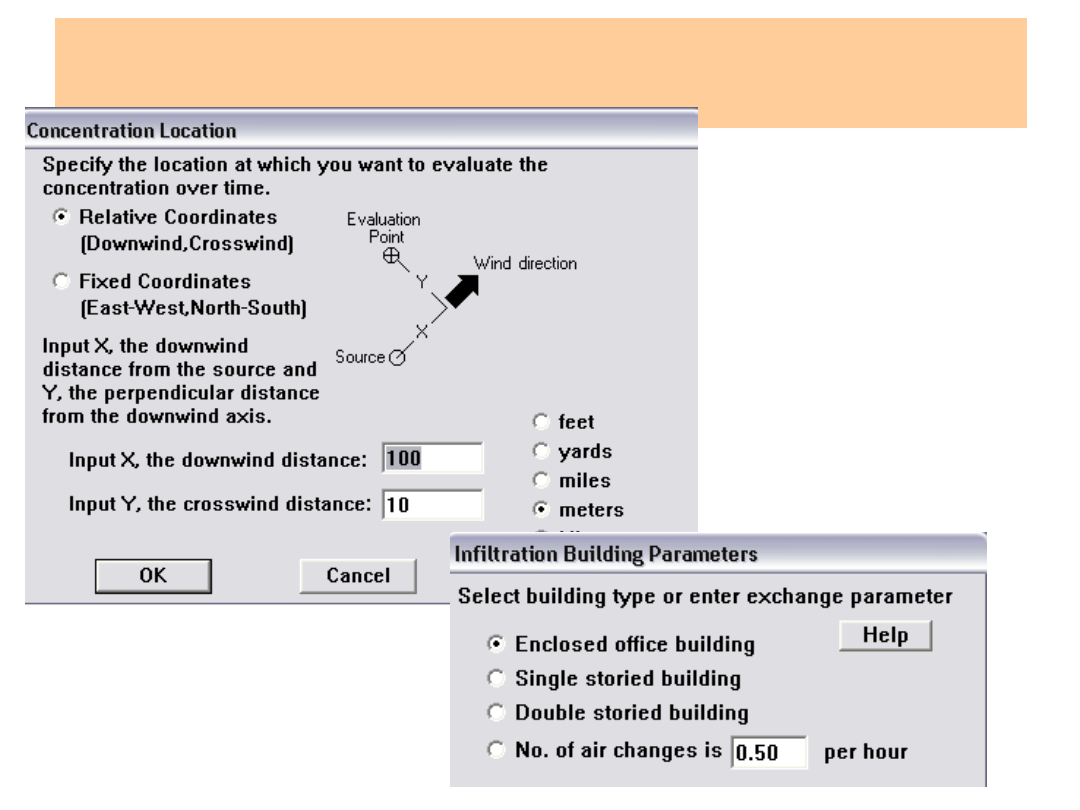

Współrzędne określonej lokalizacji

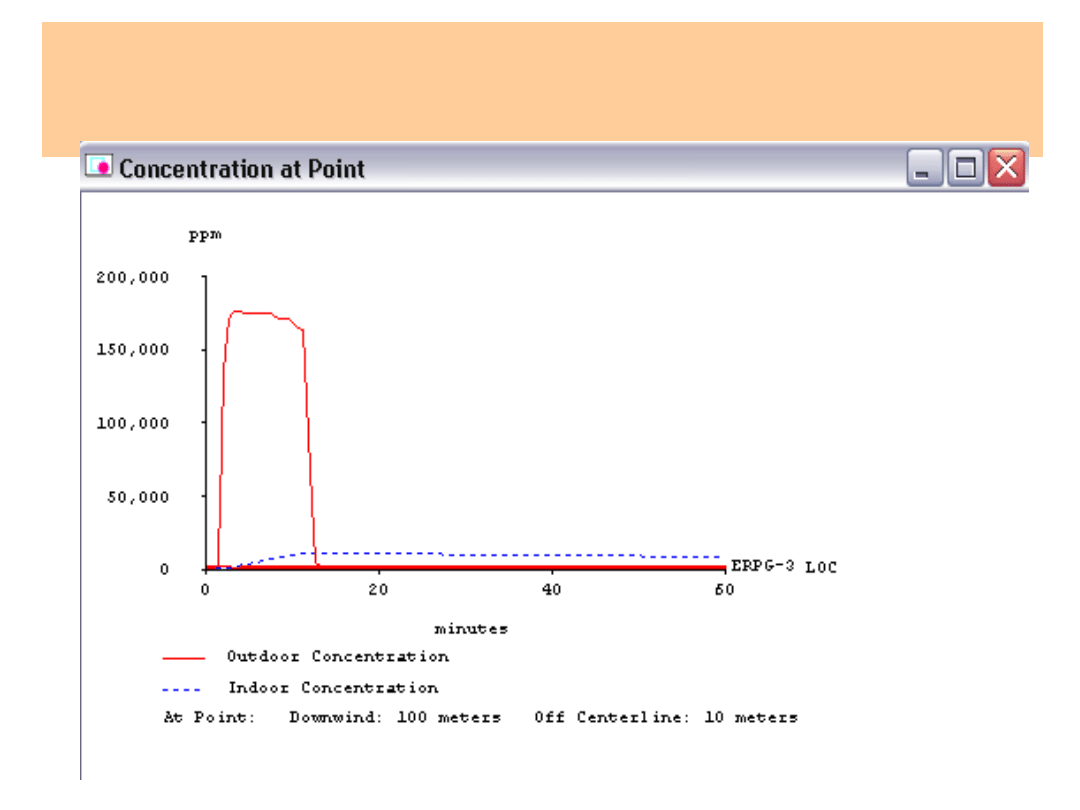

Zmiany stężenia substancji toksycznej w powietrzu

w funkcji czasu dla określonej lokalizacji

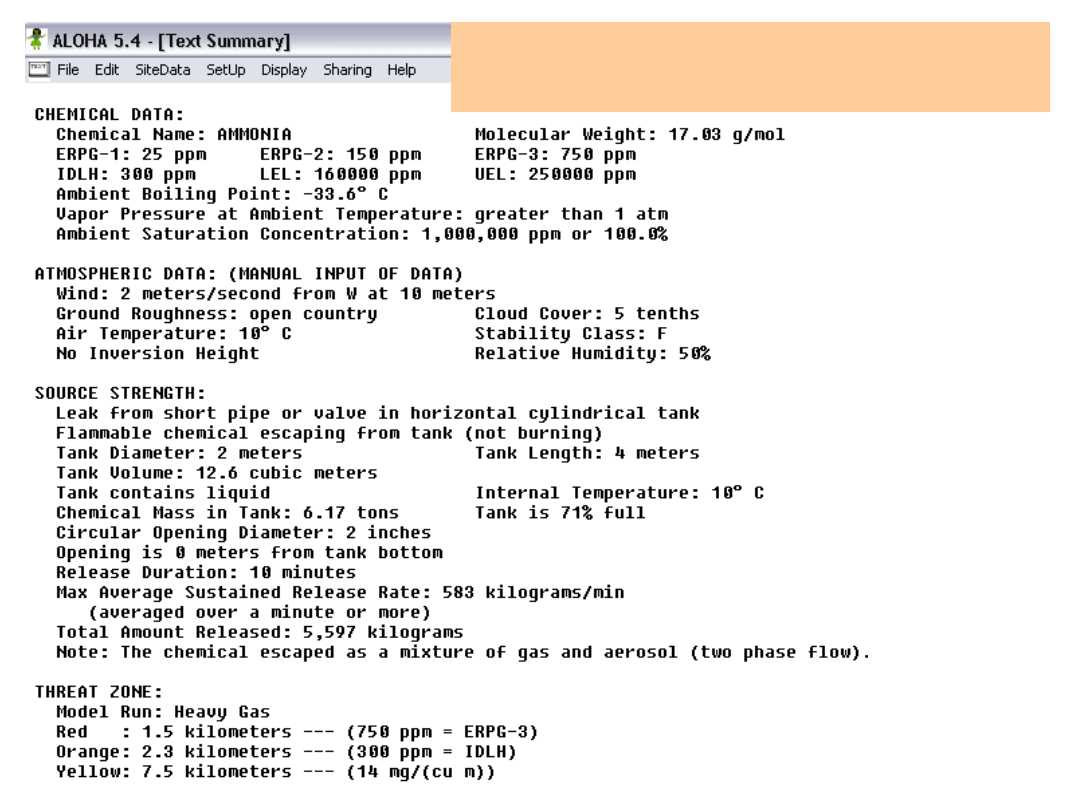

Raport z obliczeń
