Charakterystyka techniczna obiektu ,urządzeń transportowych i obciążeń

KOPARKA D- 1120 - koparka łańcuchowa, na szynach, nieobrotowa, podpoziomowa.

Koparka ta reprezentuje najstarsze koparki wielonaczyniowe. Zasadniczą cechą konstrukcyjną jest sztywne połączenie konstrukcji nadwozia z podwoziem .Technologicznym skutkiem tej cechy jest ograniczenie zakresu pracy koparek do pracy podpoziomowej. Zaletą natomiast tego typ koparek jest prosta konstrukcja niski ciężar oraz duży zasięg pracy podpoziomowej. Przy wyposażeniu ich w wysięgnik ładujący mogą pracować z transportem przenośnikowym.

Charakterystyczne	dane koparki
Wydajność teoretyczna [m^3/h]	1920
Wysokość urabiania nadpoziomowego [m]	15
Wysokość urabiania podpoziomowego [m]	28
Ciężar roboczy [T]	1320
Rozstaw torów [m]	12
Nacisk koła [T]	15
Moc całkowita [kW]	3117

Przykład obliczeń dla podłoża :rumosze , żwiry , pospółka , piaski grube

Skoro nacisk koła wynosi 15 T to siła P będzie wyrażać się wzorem :

P=G*g=15*9,81=147,15[kN]

Obliczając γ z poniższego wzoru dla toru na podwalinie drewnianej

a - odstęp między osiami mostownic

E₁*J₁ - sztywność mostownicy

E*J - sztywność szyny

L - rozstaw podłużnic

c - odległość osi podłużnicy od osi szyny

otrzymujemy , że γ=1/2

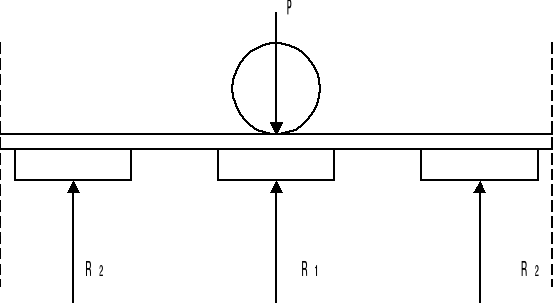

Jeżeli γ>1/3 należy przyjąć schemat rozkładu reakcji jak na poniższym schemacie

⇒ R₁=73,6 [kN] R₂=36,8 [kN]

Z powyższych obliczeń widzimy , że największa siła występuje pod podwaliną środkową i tam liczymy nośność gruntu :

Obciążenie wynosi :

=10,9*10 [kPa]

A=25x270 cm

F=R₁=73,6 [kN]

Skoro mamy dwa koła na jednej podwalinie to :

q=2*10,9=21,8*10 [kPa]

Obliczenie nośności podłoża

Dla podłoża typu a rumosze , żwiry , pospółka, piaski grube i podwaliny drewnianej 25x270 cm

q_f wynosi :

q_p=qf/k≥q

k-współczynnik bezpieczeństwa 1,5

26,67/1,5≥21,8

17,78≤21,8

grunt nie przeniesie zadanego obciążenia

Charakterystyki odwodnionego podłoża o nienaruszonej strukturze NNS które zostały poddane analizie

Rodzaj podłoża	ϕ^/[rad]	c^/[10kPa]	γ[10kpa]
Rumosze , żwiry , pospółka , piaski grube	0,7	0,1	1,95
Piaski średnie , drobne , pylaste , miał skalny	0,61	0,4	1,8
Pył piaszczysty , piaski gliniaste	0,35	3	2,1
Gliny , gliny piaszczyste ,gliny pylaste	0,31	4	2,2
Iły , iłypiaszczyste , iły pylaste	0,15	6	2,1

Rodzaje nawierzchni :

• Tor na podwalinach drewnianych 25x270 cm

• Tor na pontonach 70x280 cm

• Tor na płytach żelbetowych przekładanych 100x300 cm

Rodzaj podwaliny Rodzaj podłoża	Tor na podwalinach drewnianych 25x270 cm	Tor na pontonach 70x280 cm	Tor na płytach żelbetowych przekładanych 100x300 cm
Rumosze , żwiry , pospółka , piaski grube	qp≤q	qp≥q	qp≥q
Piaski średnie , drobne , pylaste , miał skalny	qp≤q	qp≥q	qp≥q
Pył piaszczysty , piaski gliniaste	qp≥q	qp≥q	qp≥q
Gliny , gliny piaszczyste ,gliny pylaste	qp≥q	qp≥q	qp≥q
Iły , iłypiaszczyste , iły pylaste	qp≥q	qp≥q	qp≥q

Ćwiczenie z zagospodarowania powierzchni kopalń

Temat : Analiza oddziaływania torów koparki

D- 1120 na różne rodzaje niezawodnionego podłoża o nienaruszonej strukturze .

Wykonał : Krystian Mroczkowski
