PRZYKŁAD 3-5

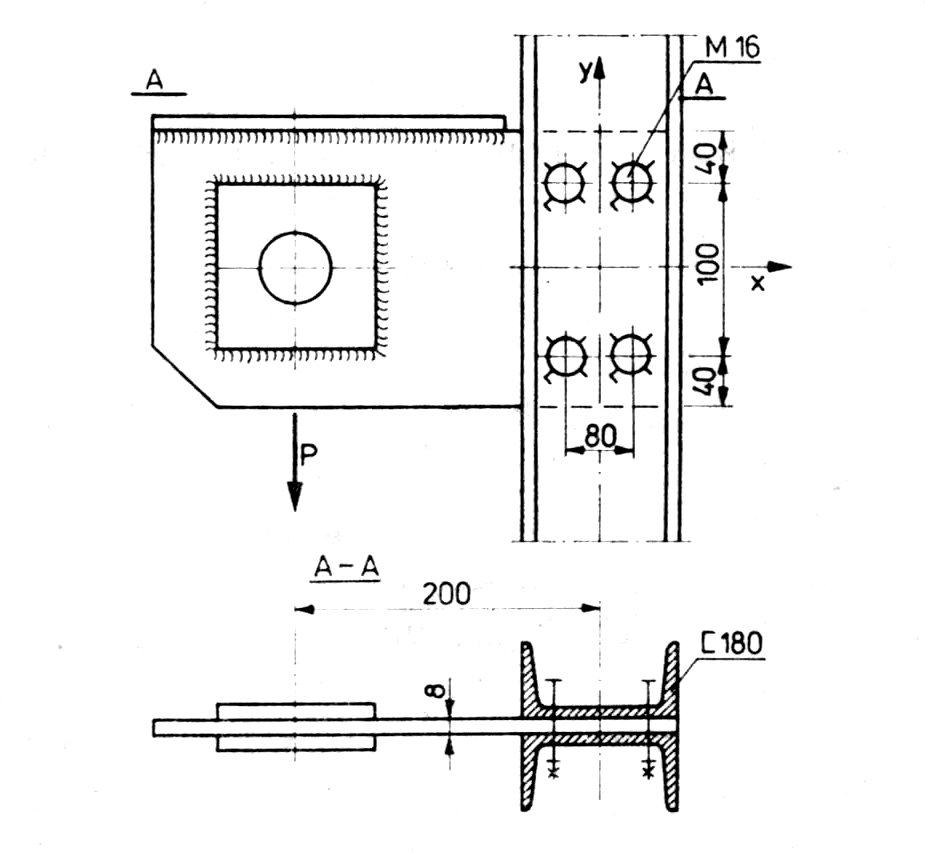

Sprawdzić , czy przedstawione na rysunku połączenie na śruby sprężające jest prawidłowo zaprojektowane.

Dane: śruby M16-12.9 , materiał konstrukcji - stal St3S , (f_d=215 MPa) , siła obliczeniowa obciążająca wspornik P=42 kN.

Przyjąć współczynnik tarcia μ=0,40 oraz α_s =0,85.

Analogicznie jak w przykładzie 3-4 określmy:

S_Rt = 125 kN , S_Rν = 110 kN

, a zatem

Nośność obliczeniowa śruby z uwagi na poślizg styku sprężonego wynosi:

Siły obliczeniowe w skrajnej śrubie wynoszą odpowiednio:

Siła wypadkowa w skrajnej śrubie wyniesie odpowiednio:

Sprawdzenie naprężeń w przekroju osłabionym:

---
