PRZYKŁAD 3-4

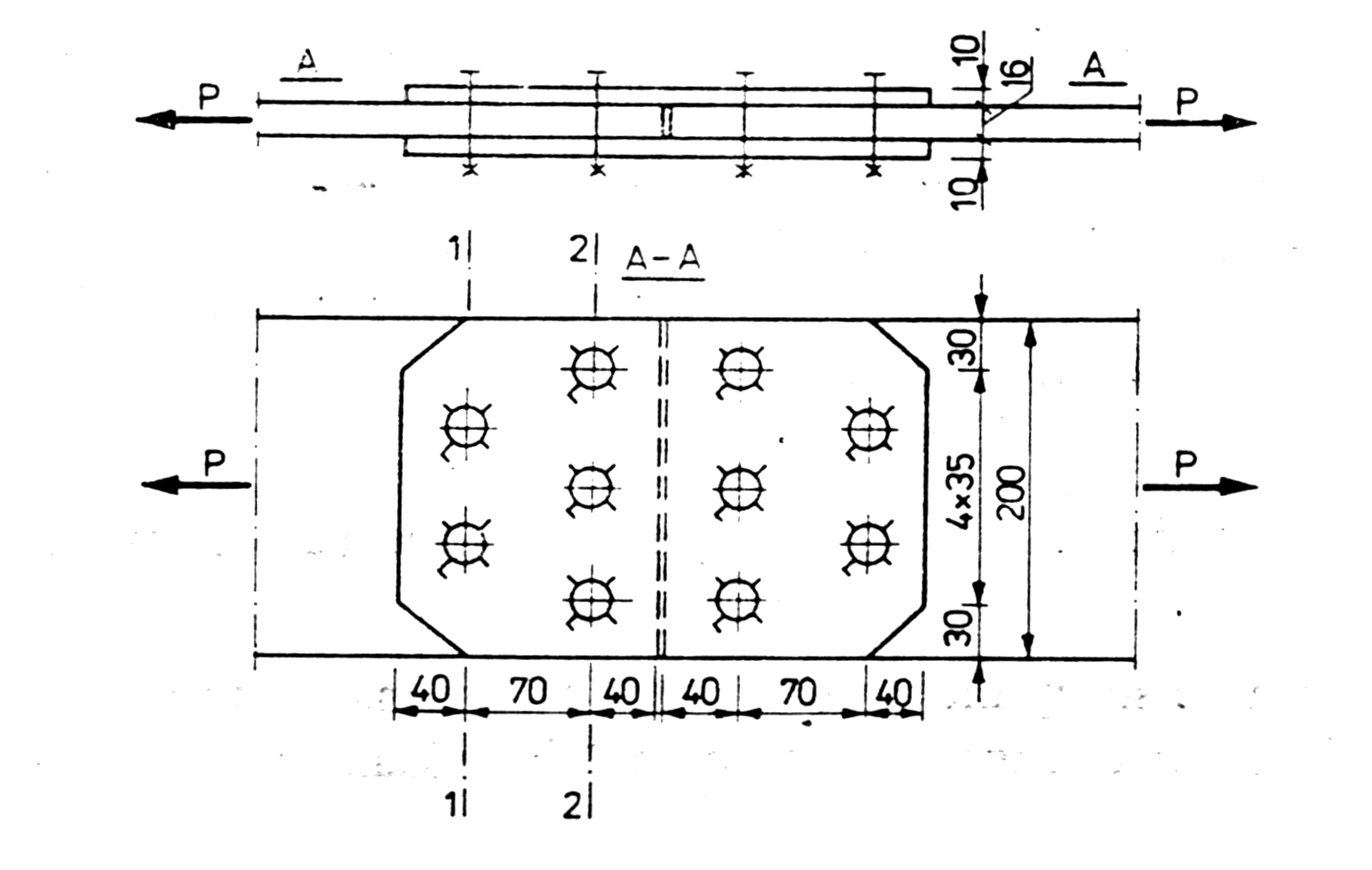

Zaprojektować połączenie na śruby sprężające ściągu stalowego , rozciąganego siłą obliczeniową P=600 kN. Ściąg ma przekrój 200 x 16 mm i wykonany jest ze stali St3S , (f_d=215 MPa). Przyjęto śruby sprężające M20-10.9. Przyjęto nakładki obustronne grubości 10 mm. Połączenie należy zaprojektować w kategorii B.

Przyjąć współczynnik tarcia μ=0,45 oraz α_s =0,85.

Ponieważ połączenie ma spełniać warunki połączeń kategorii B , należy sprawdzić dwa stany graniczne: I S.G. - ścięcie lub docisk łączników oraz II S.G. - poślizg styku.

Dla śrub M20-10.9 mamy: S_Rt=166 kN , S_Rν=150 kN

, a zatem

Wymagana liczba śrub z uwagi na ścinanie wynosi więc:
, a

z uwagi na docisk:

Nośność obliczeniowa śruby z uwagi na poślizg styku sprężonego wynosi:

a wymagana liczba śrub w połączeniu:
.

Ostatecznie przyjęto więc po pięć śrub z jednej strony styku.

Ponieważ nasze połączenie jest połączeniem rozciąganym , musimy sprawdzić dodatkowo nośność przekroju zredukowanego , osłabionego otworami na śruby , i tak odpowiednio:

• w przekroju 1-1

, a zatem

oraz

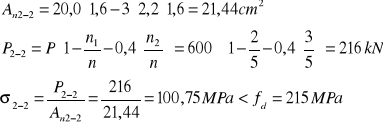

• w przekroju 2-2

, a zatem

---
