POLITECHNIKA CZĘSTOCHOWSKA

LABORATORIUM ELEKTROTECHNIKI TEORETYCZNEJ

Ćwiczenie nr 5

Temat: Badanie składowych symetrycznych w niesymetrycznym układzie trójfazowym trójprzewodowym.

Wykonali:

Pal Sylwester

Ogłaza Damian

Nowak Katarzyna

Pazera Anna

sem. IV gr.V

1. Cel ćwiczenia.

Celem ćwiczenia są pomiary składowych symetrycznych zgodnej i przeciwnej napięć przewodowych oraz porównanie otrzymanych wyników z wyliczeniami analitycznymi i wykreślnymi.

Składowe symetryczne układów trójfazowych niesymetrycznych można wyznaczyć w sposób doświadczalny za pomocą specjalnych układów wyodrębniających badane składowe. W oparciu o te układy budowane są tzw. filtry składowych symetrycznych, z których jeden zastosowano w badanym układzie pomiarowym.

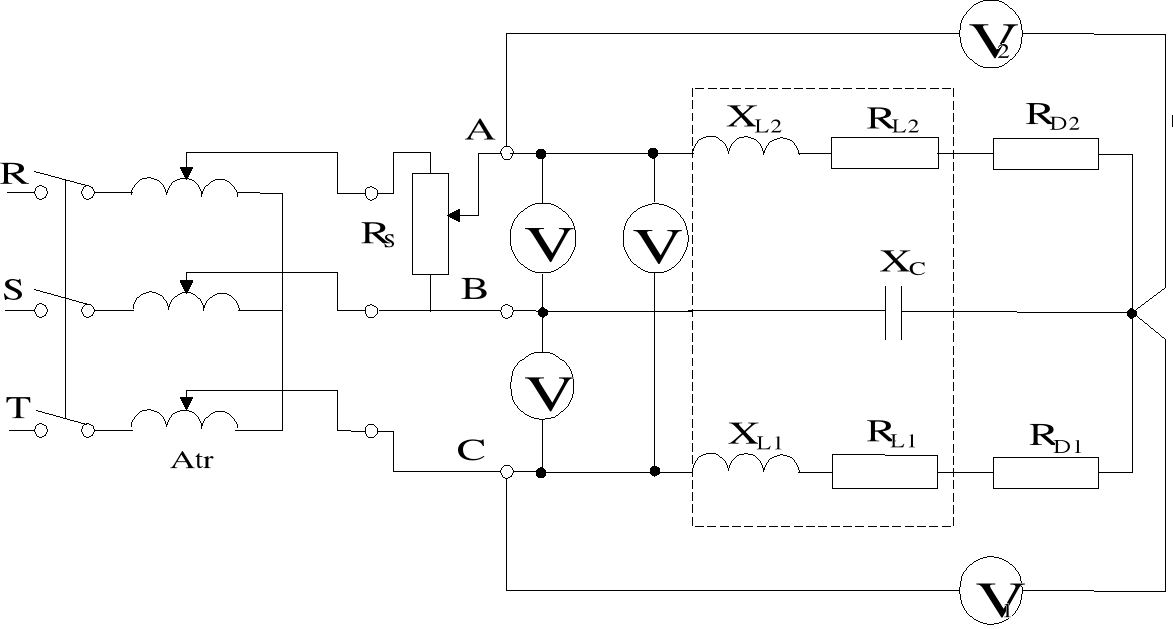

2. Schemat układu pomiarowego.

Atr - autotransformator trójfazowy

Rs - opornica suwakowa

R_L1, X_L1, R_L2, X_L2 - dwie jednakowe cewki powietrzne

Xc - kondensator

R_D1, R_D2 - oporniki dodatkowe, dekadowe

R_D1 = 686,4 Ω

R_D2 = 686,8 Ω

V - woltomierze elektromagnetyczne

V₁, V₂ - woltomierze lampowe

3. Tabela wyników pomiarowych.

Lp.	Pomiary					Obliczenia		Wykreślnie
		Uab	Ubc	Uca	U1	U2	U1	U2	U1	U2
		V	V	V	V	V	V	V	V	V
1	52,5	53,5	50	52,2	2,78	51,67	2,114	51,66	3
2	26,2	52,2	42,5	38,63	16,16	38,524	15,115	38,3	15,3
3	2	52,5	51	30,5	29,2	30,482	29,288	30	29
4	32,5	33	30	32,05	2,02	31,69	1,805	31,6	3
5	15	32,5	26,5	23,75	10,9	21,448	9,999	23,6	10
6	2	32,5	31	18,8	19,35	18,927	17,493	18,5	17,5

4. Obliczenia.

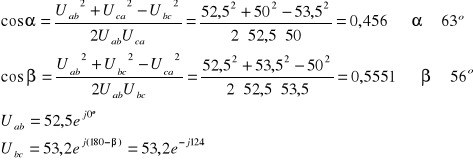

Pomiar 1:








Pomiar 2:










Pomiar 3:

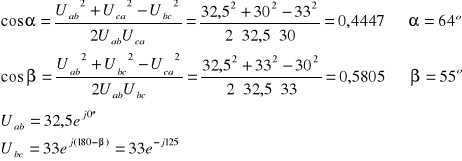

Pomiar 4:










Pomiaru 5:










Pomiar 6:










5. Wnioski.

Podczas wykonywania tego ćwiczenia zapoznaliśmy się z wpływem niesymetrii układu na wartość składowych symetrycznych napięć przewodowych. Składowe symetryczne pozwalają na zastąpienie dowolnego układu trójfazowego napięć lub prądów zespołem trzech układów symetrycznych : kolejności zgodnej , przeciwnej oraz zerowej , a następnie zastosować dla nich superpozycję.

W układach trójkątnych i gwiazdowych napięcia liniowe nie zawierają składowej zerowej kolejności. Im bardziej układ jest niesymetryczny tym wartość skuteczna składowej kolejności przeciwnej jest większa co możemy potwierdzić na podstawie przeprowadzonego ćwiczenia. Wraz ze wzrostem asymetrii układu wzrastał wskaz składowej kolejności przeciwnej (U₂), malał natomiast wskaz składowej kolejności zgodnej. Tak więc składowa kolejności przeciwnej świadczy o stopniu asymetrii układu.

Składowa symetryczna układu trójfazowego można wyznaczyć również metodą graficzną.

---
